2015 TOYOTA RAV4 Návod na použití (in Czech)

6338-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Když dojde k defektu pneumatiky
(vozidla bez rezervního kola)
●Zastavte vozidlo na bezpečném místě a na pevném, rovném povrchu.
●Zabrzděte parkovací brzdu.
●Přesuňte řadicí páku do P (vozidla s automatickou převodovkou
nebo Multidrive) nebo N (vozidla s manuální převodovkou).
●Vypněte motor.
●Zapněte varovná světla. (S. 580)
●Pro vozidla s elektricky ovládanými zadními dveřmi: Vypněte sys-
tém elektricky ovládaných zadních dveří. (S. 144)
Vaše vozidlo není vybaveno rezervním kolem, ale místo toho je
vybaveno sadou pro nouzovou opravu pneumatiky. Defekt způ-
sobený hřebíkem nebo šroubem, který prošel skrz běhoun pneu-
matiky může být dočasně opraven pomocí sady pro nouzovou
opravu pneumatiky.
VÝSTRAHA
■Když dojde k defektu pneumatiky
Nepokračujte v jízdě s vypuštěnou pneumatikou.
Jízda i na krátkou vzdálenost s vypuštěnou pneumatikou může pneumatiku
a kolo neopravitelně poškodit, což by mohlo mít za následek nehodu.
Jízda s vypuštěnou pneumatikou může způsobit podélnou drážku na boku
pneumatiky. V tom případě může pneumatika explodovat, když použijete
opravnou sadu.
Před opravou vozidla

6348-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
*1:Může být umístěna spolu se sadou pro nouzovou opravu pneumatiky
*2: Vyjmutí zvedáku (S. 622)
*3: Použití zvedáku (S. 624)
Umístění sady pro nouzovou opravu pneumatiky, zvedáku
a nářadí
Brašna s nářadím
(je-li ve výbavě)
*1
Zvedák (je-li ve výbavě)*2, 3
Sada pro nouzovou opravu
pneumatiky1
2
3

6358-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Součásti sady pro nouzovou opravu pneumatiky
Lahev
Hadička
Tlakoměr
Sp ín ač kompresoruKompresor
Nálepky
Napájecí zástrčka
Vypouštěcí uzávěr1
2
3
4
5
6
7
8

6368-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
Otevřete a odklopte zadní podlahovou desku. (S. 487)
Vyjměte sadu pro nouzovou
opravu pneumatiky.
Zkontrolujte stupeň poškození pneumatiky.
Pneumatika by měla být opravena
pomocí sady pro nouzovou opra-
vu pneumatiky pouze tehdy, po-
kud je poškození způsobeno
hřebíkem nebo šroubem, který
prošel skrz běhoun pneumatiky.
• Nevytahujte hřebík nebo šroub
z pneumatiky. Vyjmutím před-
mětu se může otvor rozšířit
a znemožnit tak nouzovou
opravu pomocí sady.
• Abyste zabránili úniku těsnicího přípravku, popojeďte s vozidlem
tak, aby místo propíchnutí, pokud je známo, bylo umístěno na vr-
cholu pneumatiky.
Vyjmutí sady pro nouzovou opravu pneumatiky
1
2
Před prováděním nouzové opravy

6378-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Vyjměte opravnou sadu ze sáčku.
Sejměte čepičku z ventilku pro-
píchnuté pneumatiky.
Sejměte vypouštěcí uzávěr z ha-
dičky.
Vypouštěcí uzávěr znovu použije-
te. Proto ho uschovejte na bezpeč-
ném místě.
Připojte hadičku na ventilek.
Zašroubujte konec hadičky smě-
rem doprava až na doraz.
Ujistěte se, že je spínač kom-
presoru vypnutý.
Postup při nouzové opravě
1
2
3
4
5

6388-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
Vyjměte gumovou záslepku
z kompresoru.
Připojte napájecí zástrčku do napájecí zásuvky.6
7
Levá strana přístrojového paneluPravá strana přístrojového pa-
nelu
Zadní strana schránky v konzole

6398-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)

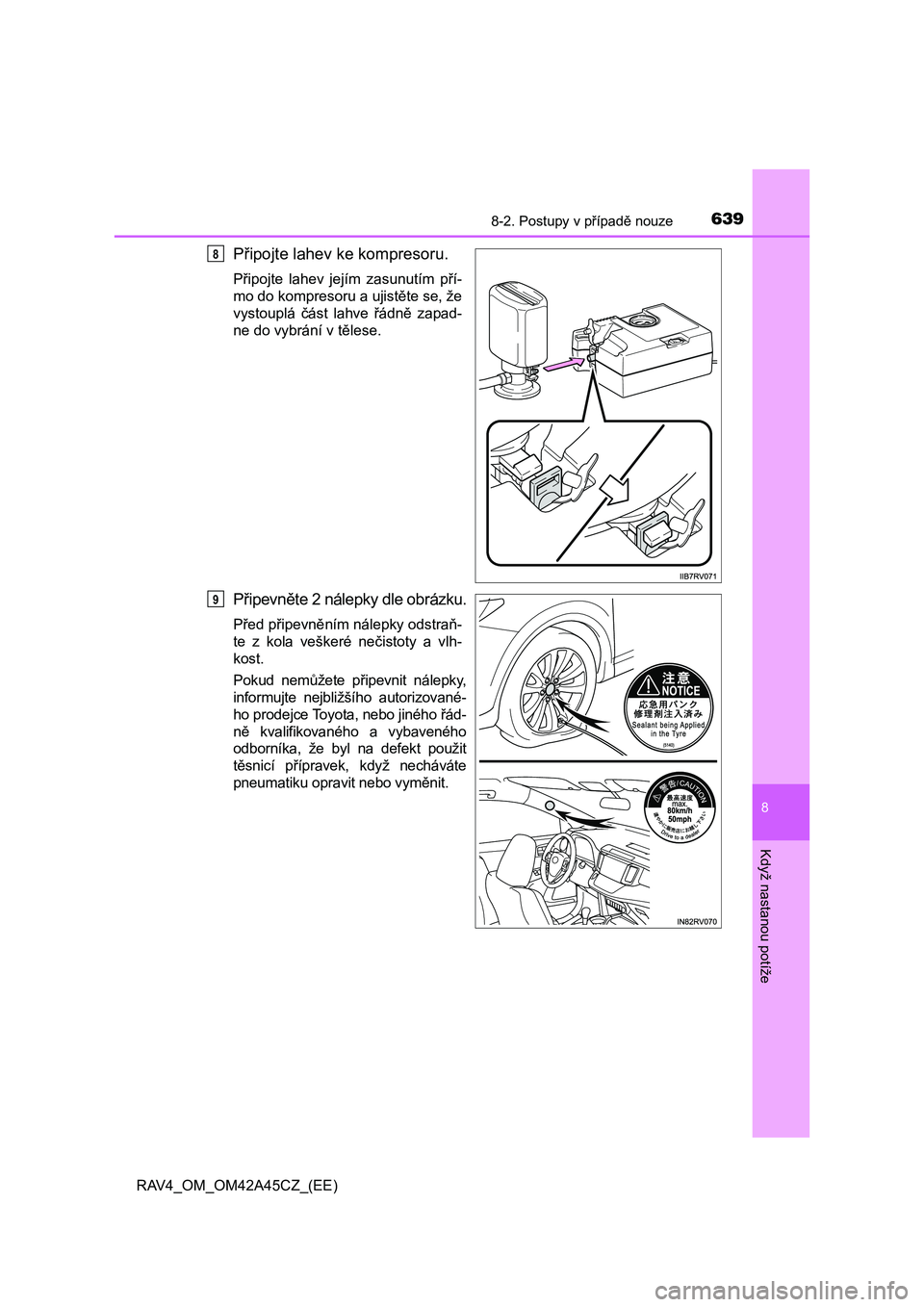

Připojte lahev ke kompresoru.
Připojte lahev jejím zasunutím pří-
mo do kompresoru a ujistěte se, že
vystouplá část lahve řádně zapad-
ne do vybrání v tělese.
Připevněte 2 nálepky dle obrázku.
Před připevněním nálepky odstraň-
te z kola veškeré nečistoty a vlh-
kost.
Pokud nemůžete připevnit nálepky,
informujte nejbližšího autorizované-
ho prodejce Toyota, nebo jiného řád-
ně kvalifikovaného a vybaveného
odborníka, že byl na defekt použit
těsnicí přípravek, když necháváte
pneumatiku opravit nebo vyměnit.
8
9

6408-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
Zkontrolujte předepsaný tlak huštění pneumatik.
Tlak huštění pneumatiky je uveden na štítku umístěném na sloupku dveří
u řidiče, viz obrázek. (S. 693)
Nastartujte motor. (S. 221, 224)
Abyste vstříkli těsnicí prostředek
do pneumatiky, zapněte spínač
kompresoru.
10
Vozidla s levostranným řízenímVozidla s pravostranným říze-
ním
11
12
