6658-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Hladina chladicí kapaliny je uspokojující, pokud je mezi ryskami
"FULL" (plná) a "LOW" (nízká) na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je to nutné, doplňte chla-
dicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může být
použita voda.
Nastartujte motor a zapněte systém klimatizace, abyste zkontrolo-
vali, že běží ventilátory chladiče a abyste zkontrolovali úniky chladi-
cí kapaliny z chladiče nebo hadic.
Ventilátory běží, když je zapnut systém klimatizace ihned po studeném
startu. Ověřte činnost ventilátorů pomocí zvuku ventilátoru a proudění
vzduchu. Pokud je obtížné to zkontrolovat, opakovaně zapněte a vypněte
systém klimatizace. (Ventilátory nemusí běžet při teplotách pod bodem
mrazu.)
Pokud nejsou ventilátory v činnosti:
Vypněte ihned motor a kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného
a vybaveného odborníka.
Pokud jsou ventilátory v činnosti:
Nechte vozidlo zkontrolovat kterýmkoliv nejbližším autorizovaným
prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným
a vybaveným odborníkem.
4
1
2
3
5
6
7

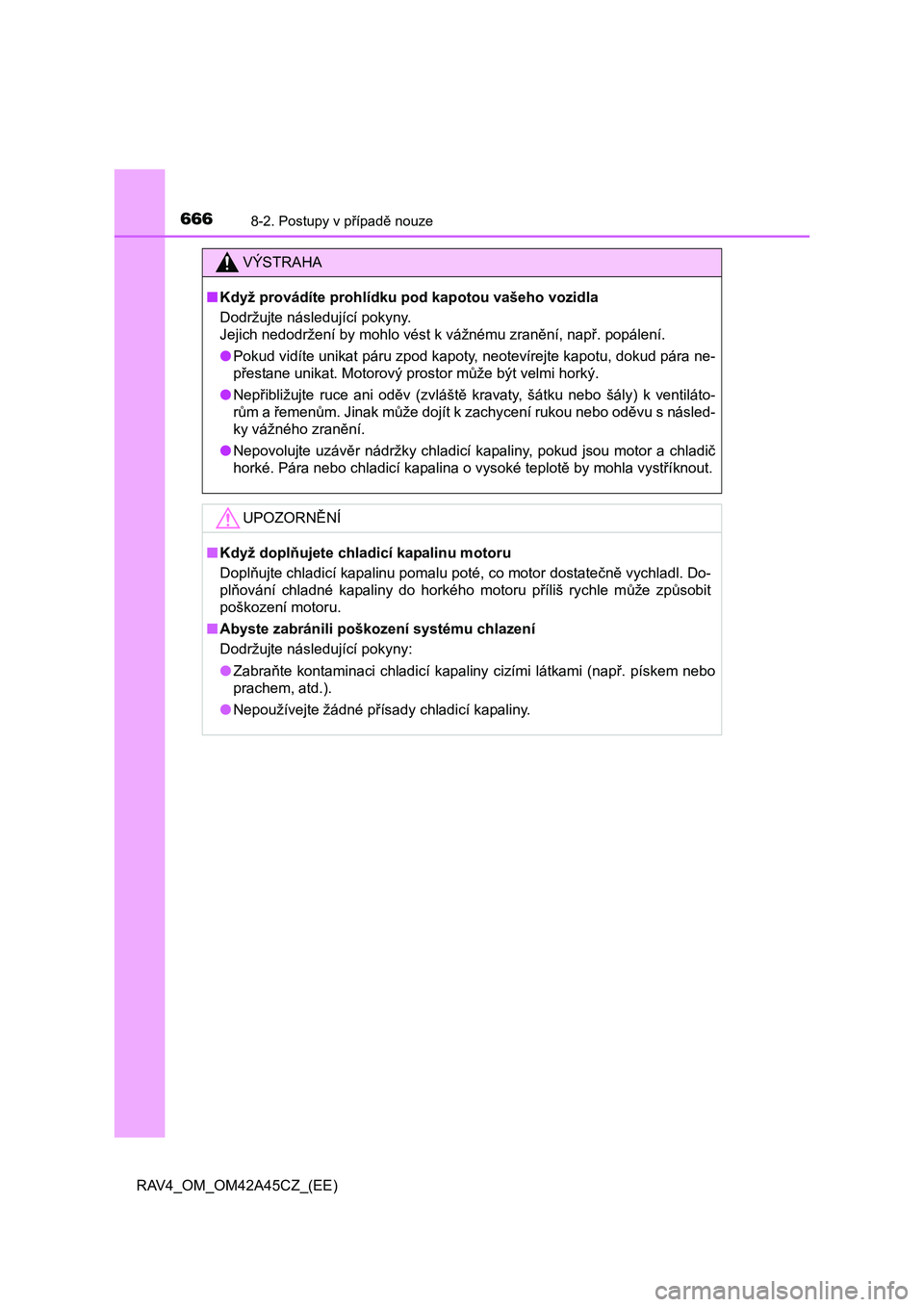

6668-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
VÝSTRAHA
■Když provádíte prohlídku pod kapotou vašeho vozidla
Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážnému zranění, např. popálení.
●Pokud vidíte unikat páru zpod kapoty, neotevírejte kapotu, dokud pára ne-
přestane unikat. Motorový prostor může být velmi horký.
●Nepřibližujte ruce ani oděv (zvláště kravaty, šátku nebo šály) k ventiláto-
rům a řemenům. Jinak může dojít k zachycení rukou nebo oděvu s násled-
ky vážného zranění.
●Nepovolujte uzávěr nádržky chladicí kapaliny, pokud jsou motor a chladič
horké. Pára nebo chladicí kapalina o vysoké teplotě by mohla vystříknout.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu motoru
Doplňujte chladicí kapalinu pomalu poté, co motor dostatečně vychladl. Do-
plňování chladné kapaliny do horkého motoru příliš rychle může způsobit
poškození motoru.
■Abyste zabránili poškození systému chlazení
Dodržujte následující pokyny:
●Zabraňte kontaminaci chladicí kapaliny cizími látkami (např. pískem nebo
prachem, atd.).
●Nepoužívejte žádné přísady chladicí kapaliny.

6678-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Když vám dojde palivo a motor se zastaví
(pouze motory 2AD-FTV a 2AD-FHV)
Když vám dojde palivo a motor se zastaví:
Natankujte vozidlo.
Abyste odvzdušnili palivový sys-
tém, čerpejte palivo ručním čer-
padlem, až ucítíte větší odpor.
Nastartujte motor. (S. 221, 224)
Pokud motor po provedení výše uvedeného postupu nelze nastartovat, poč-
kejte 10 sekund a zkuste zopakovat krok a . Pokud motor stále nelze
nastartovat, kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka.
Po nastartování motoru sešlápněte lehce plynový pedál, až motor po-
běží plynule.
1
2
UPOZORNĚNÍ
■Když opětovně startujete motor
●Neprotáčejte motor před natankováním a dočerpáním paliva ručním čer-
padlem. To může poškodit motor a palivový systém.
●Neprotáčejte motor najednou déle než 30 sekund. Tím by se mohly pře-
hřát systémy startéru a kabelů.
3
23

6688-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
Když vozidlo uvízne
Vypněte motor. Zabrzděte parkovací brzdu a přesuňte řadicí páku
do P (vozidla s automatickou převodovkou nebo Multidrive) nebo N
(vozidla s manuální převodovkou).
Odstraňte bahno, sníh nebo písek, které jsou okolo uvízlé pneuma-
tiky.
Podložte pneumatiku dřevem, kameny nebo jiným materiálem, abys-
te umožnili zlepšit trakci.
Znovu nastartujte motor.
Modely AWD: Aktivujte režim pohonu všech kol. (S. 347)
Přesuňte řadicí páku do polohy D nebo R (vozidla s automatickou
převodovkou nebo Multidrive) nebo 1 nebo R (vozidla s manuální
převodovkou) a uvolněte parkovací brzdu. Pak opatrně sešlápněte
plynový pedál.
■Když je obtížné vozidlo uvolnit
Pokud se protáčejí pneumatiky nebo vozidlo uvízne v bahně,
štěrku nebo sněhu, proveďte následující činnosti:
Stiskněte , abyste vypnuli TRC.Modely 2WD
Modely AWD
1
2
3
4
5
6

6698-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé vozidlo
Pokud zvolíte pro uvolnění vozidla zatlačení dozadu a dopředu, ujistěte se,
že je okolní prostor prázdný, abyste zabránili nárazu do jiných vozidel, před-
mětů nebo osob. Vozidlo může také po uvolnění náhle vyrazit dopředu nebo
dozadu. Buďte mimořádně opatrní.
■Když přesunujete řadicí páku (vozidla s automatickou převodovkou
nebo Multidrive)
Dávejte pozor, abyste nepřesouvali řadicí páku při sešlápnutém plynovém
pedálu.
To může vést k neočekávanému prudkému zrychlení vozidla, což může
způsobit nehodu s následky smrtelných nebo vážných zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození převodovky a jiných součástí
●Vyhněte se protáčení kol a sešlapování plynového pedálu více, než je ne-
zbytné.
●Pokud zůstává vozidlo uvízlé i po provedení těchto činností, vozidlo může
vyžadovat vytažení, aby se uvolnilo.

6708-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)

671
9
Technické údaje
vozidla
RAV4_OM_OM42A45CZ_(EE)9-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje, atd.) ........... 672
Informace o palivu ............. 696
9-2. Přizpůsobení
Přizpůsobitelné funkce....... 700
9-3. Inicializace
Zařízení pro inicializaci ...... 710

6729-1. Technické údaje
RAV4_OM_OM42A45CZ_(EE)
Údaje o údržbě (palivo, hladina oleje, atd.)
*1: Nenaložené vozidlo
*2: Vozidla se zvýšenou výškou vozidla
Motor 3ZR-FE*1
Rozměry
Celková délka4 605 mm
Celková šířka1 845 mm
Celková výška*1
Bez střešního
nosiče zavaza-
del1 675 mm
1 685 mm*2
Se střešním
nosičem zavaza-
del1 705 mm
1 715 mm*2
Rozvor2 660 mm
Rozchod vpředu
a vzadu
17palcové pneu-
matiky1 570 mm
18palcové pneu-
matiky1 560 mm
Hmotnosti
Celková hmotnost vozidla
2 000 kg*2
2 050 kg*3
2 080 kg*4
2 110 kg*5
Maximální přípustné
zatížení nápravyPřední1 150 kgZadní
Zatížení na tažný hák*660 kg
Přípustná hmotnost
přípojného vozidla
*6
Bez brzdy750 kg
S brzdou1 500 kg
