2015 TOYOTA RAV4 Manual del propietario (in Spanish)

721
8
8-1. Especificaciones
Especificaciones del vehículo
RAV4_OM_OM42A82S_(ES)

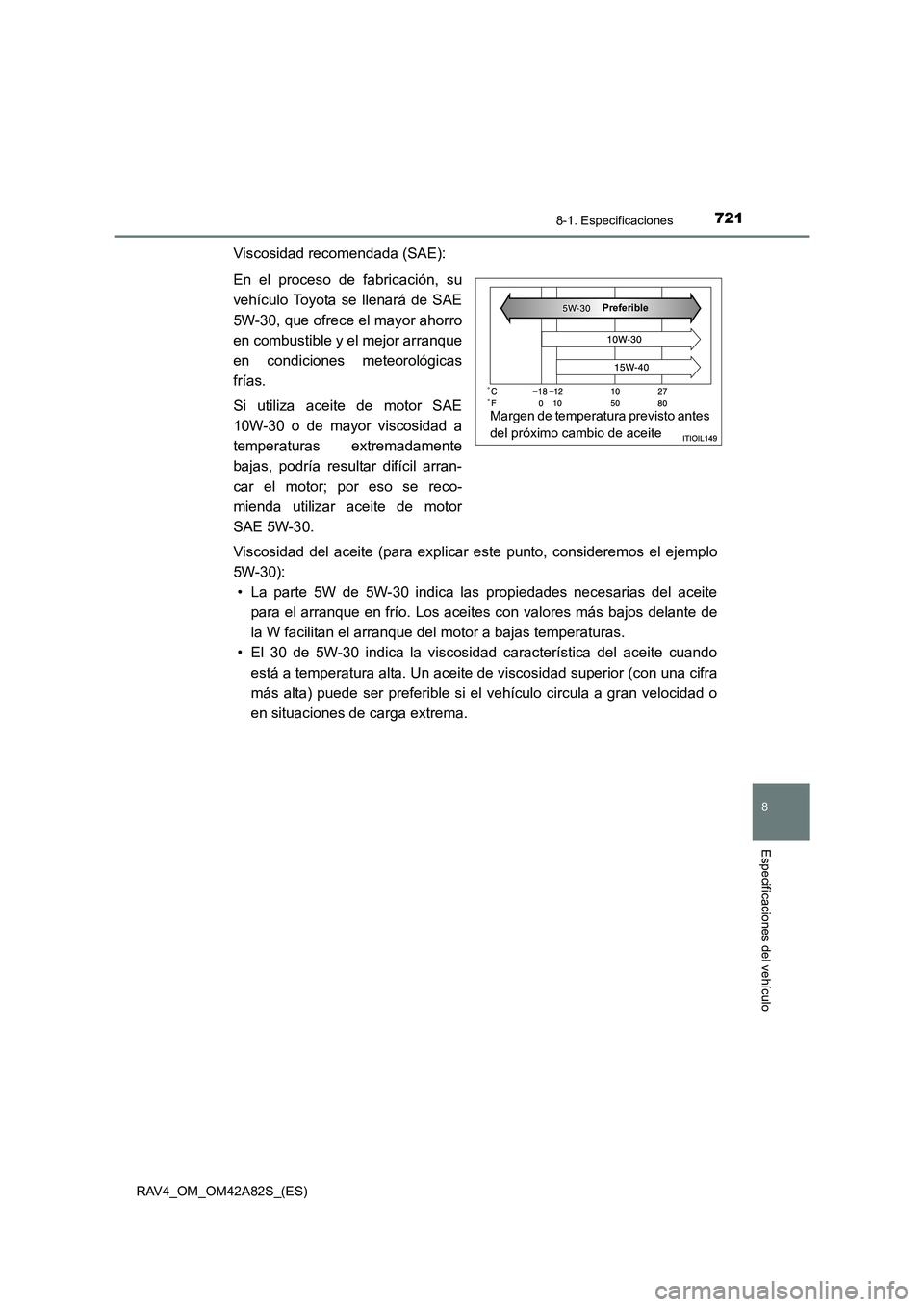

Viscosidad recomendada (SAE):
En el proceso de fabricación, su
vehículo Toyota se llenará de SAE
5W-30, que ofrece el mayor ahorro
en combustible y el mejor arranque
en condiciones meteorológicas
frías.
Si utiliza aceite de motor SAE
10W-30 o de mayor viscosidad a
temperaturas extremadamente
bajas, podría resultar difícil arran-
car el motor; por eso se reco-
mienda utilizar aceite de motor
SAE 5W-30.
Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
5W-30):• La parte 5W de 5W-30 indica las propiedades necesarias del aceite para el arranque en frío. Los aceites con valores más bajos delante de
la W facilitan el arranque del motor a bajas temperaturas.
• El 30 de 5W-30 indica la viscosidad característica del aceite cuando está a temperatura alta. Un aceite de viscosidad superior (con una cifra
más alta) puede ser preferible si el vehículo circula a gran velocidad o
en situaciones de carga extrema.
Preferible
Margen de temperatura previsto antes
del próximo cambio de aceite

7228-1. Especificaciones
RAV4_OM_OM42A82S_(ES)

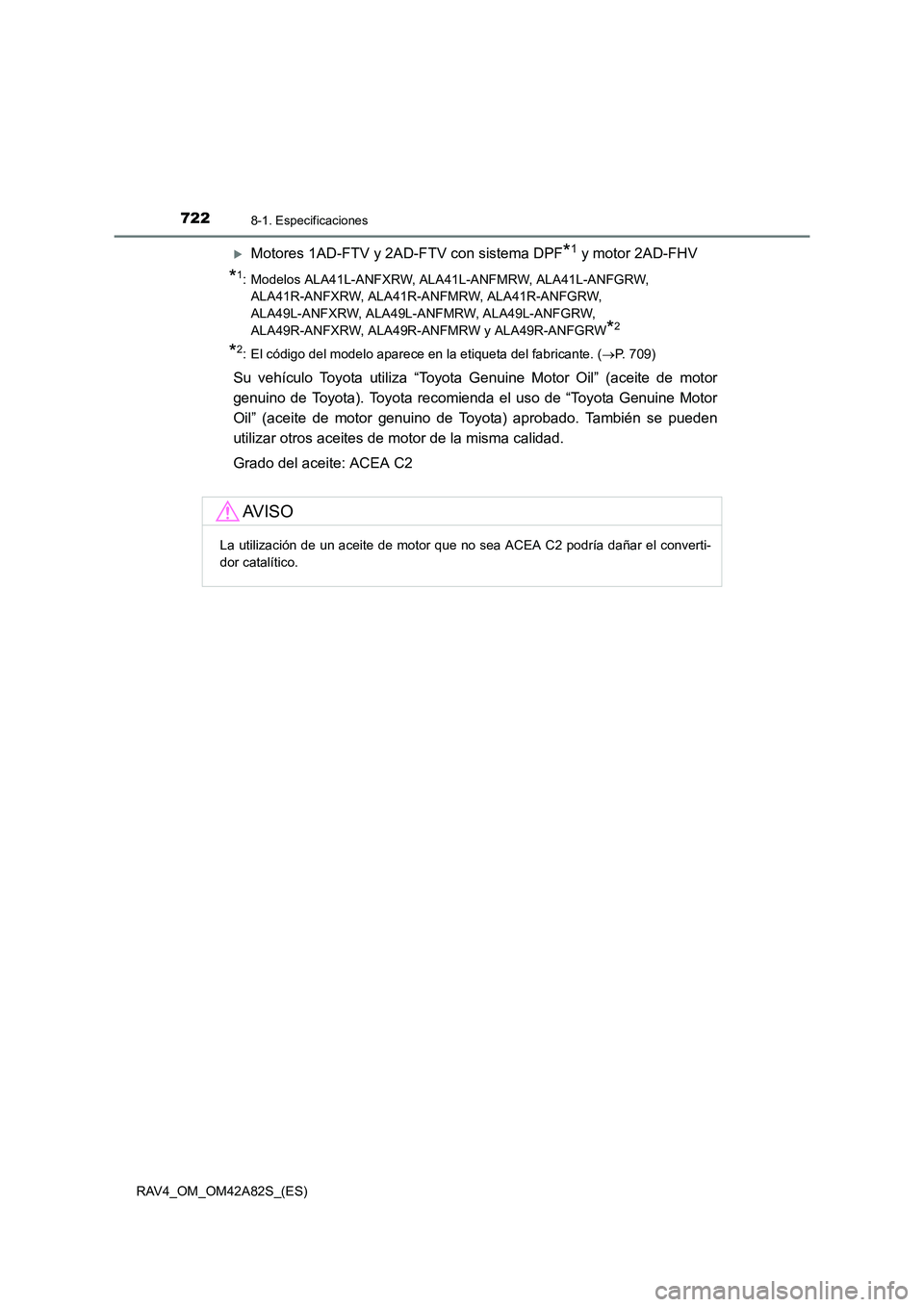

XMotores 1AD-FTV y 2AD-FTV con sistema DPF*1 y motor 2AD-FHV
*1: Modelos ALA41L-ANFXRW, ALA41L-ANFMRW, ALA41L-ANFGRW, ALA41R-ANFXRW, ALA41R-ANFMRW, ALA41R-ANFGRW,
ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-ANFMRW y ALA49R-ANFGRW
*2
*2: El código del modelo aparece en la etiqueta del fabricante. ( →P. 709)
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota). Toyota recomienda el uso de “Toyota Genuine Motor
Oil” (aceite de motor genuino de Toyota) aprobado. También se pueden
utilizar otros aceites de motor de la misma calidad.
Grado del aceite: ACEA C2
AV I S O
La utilización de un aceite de motor que no sea ACEA C2 podría dañar el converti-
dor catalítico.

723
8
8-1. Especificaciones
Especificaciones del vehículo
RAV4_OM_OM42A82S_(ES)

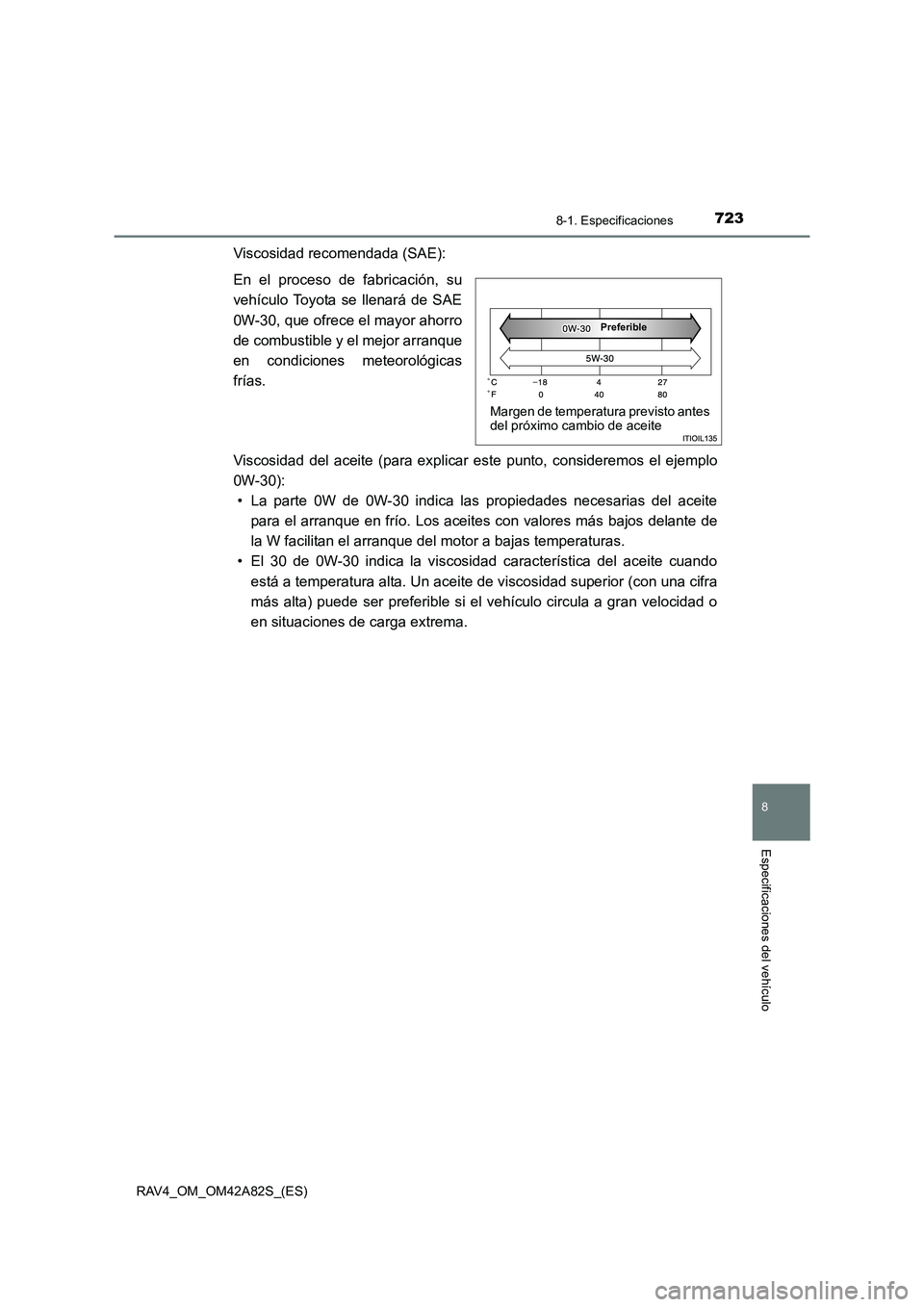

Viscosidad recomendada (SAE):
En el proceso de fabricación, su
vehículo Toyota se llenará de SAE
0W-30, que ofrece el mayor ahorro
de combustible y el mejor arranque
en condiciones meteorológicas
frías.
Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
0W-30):• La parte 0W de 0W-30 indica las propiedades necesarias del aceite para el arranque en frío. Los aceites con valores más bajos delante de
la W facilitan el arranque del motor a bajas temperaturas.
• El 30 de 0W-30 indica la viscosidad característica del aceite cuando está a temperatura alta. Un aceite de viscosidad superior (con una cifra
más alta) puede ser preferible si el vehículo circula a gran velocidad o
en situaciones de carga extrema.
Preferible
Margen de temperatura previsto antes
del próximo cambio de aceite

7248-1. Especificaciones
RAV4_OM_OM42A82S_(ES)
XMotor de gasolina
XMotor diésel

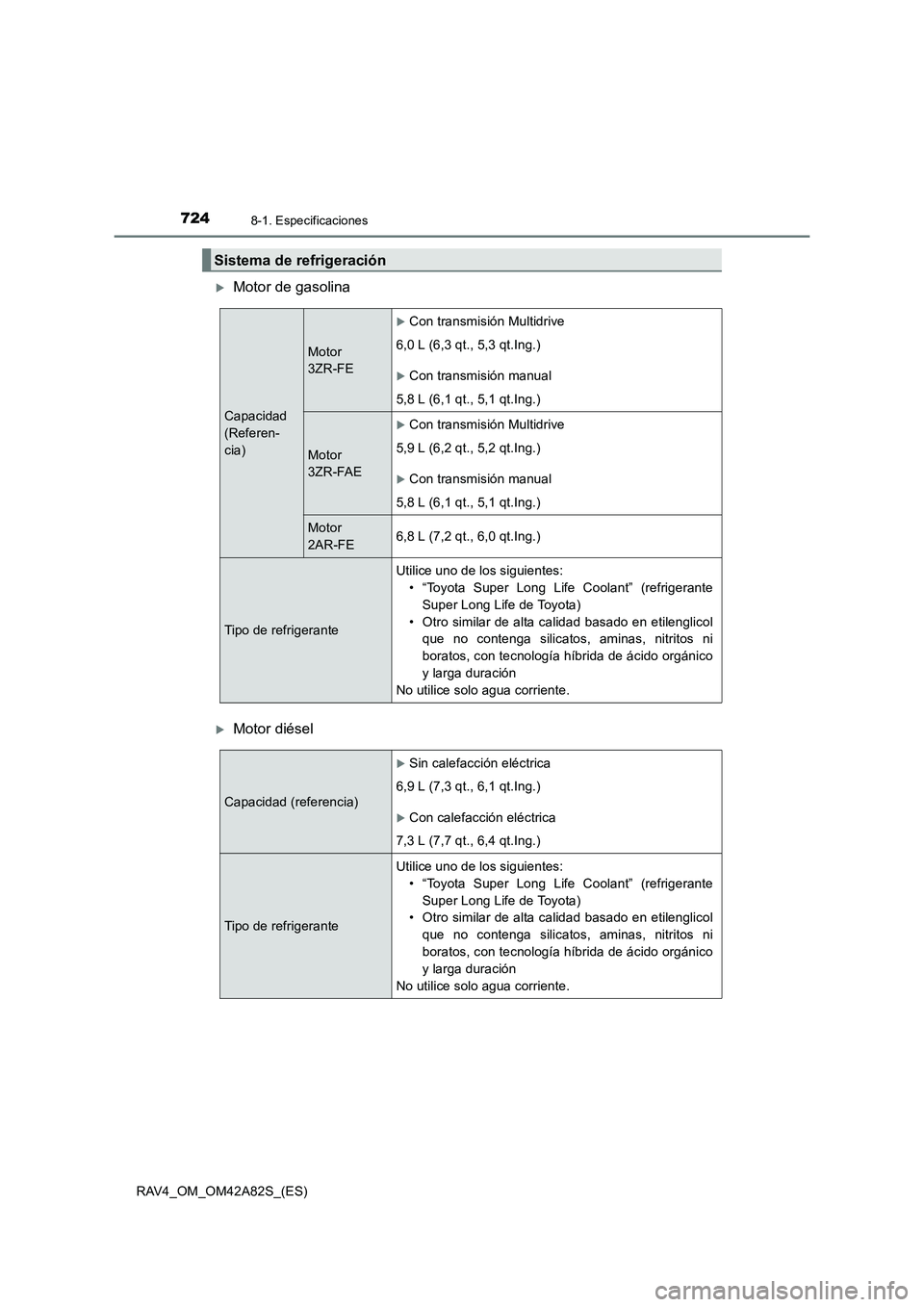

Sistema de refrigeración
Capacidad
(Referen-
cia)
Motor
3ZR-FE
XCon transmisión Multidrive
6,0 L (6,3 qt., 5,3 qt.Ing.)
XCon transmisión manual
5,8 L (6,1 qt., 5,1 qt.Ing.)
Motor
3ZR-FAE
XCon transmisión Multidrive
5,9 L (6,2 qt., 5,2 qt.Ing.)
XCon transmisión manual
5,8 L (6,1 qt., 5,1 qt.Ing.)
Motor
2AR-FE6,8 L (7,2 qt., 6,0 qt.Ing.)
Tipo de refrigerante
Utilice uno de los siguientes: • “Toyota Super Long Life Coolant” (refrigerante
Super Long Life de Toyota)
• Otro similar de alta calidad basado en etilenglicol que no contenga silicatos, aminas, nitritos ni
boratos, con tecnología híbrida de ácido orgánico
y larga duración
No utilice solo agua corriente.
Capacidad (referencia)
XSin calefacción eléctrica
6,9 L (7,3 qt., 6,1 qt.Ing.)
XCon calefacción eléctrica
7,3 L (7,7 qt., 6,4 qt.Ing.)
Tipo de refrigerante
Utilice uno de los siguientes: • “Toyota Super Long Life Coolant” (refrigeranteSuper Long Life de Toyota)
• Otro similar de alta calidad basado en etilenglicol
que no contenga silicatos, aminas, nitritos ni
boratos, con tecnología híbrida de ácido orgánico
y larga duración
No utilice solo agua corriente.

725
8
8-1. Especificaciones
Especificaciones del vehículo
RAV4_OM_OM42A82S_(ES)Su vehículo Toyota viene de fábrica con “Toyota Genuine Differential Gear Oil” (aceite
de engranaje diferencial genuino de Toyota).
Utilice “Toyota Genuine Differential Gear Oil” (aceite de engranaje diferencial genuino
de Toyota) aprobado por Toyota o uno equivalente de la misma calidad que cumpla
con los requisitos mencionados anteriormente. Su concesionario o taller de reparacio-
nes Toyota autorizado, o cualquier otro establecimiento debidamente cualificado y
equipado, le proporcionarán más información.

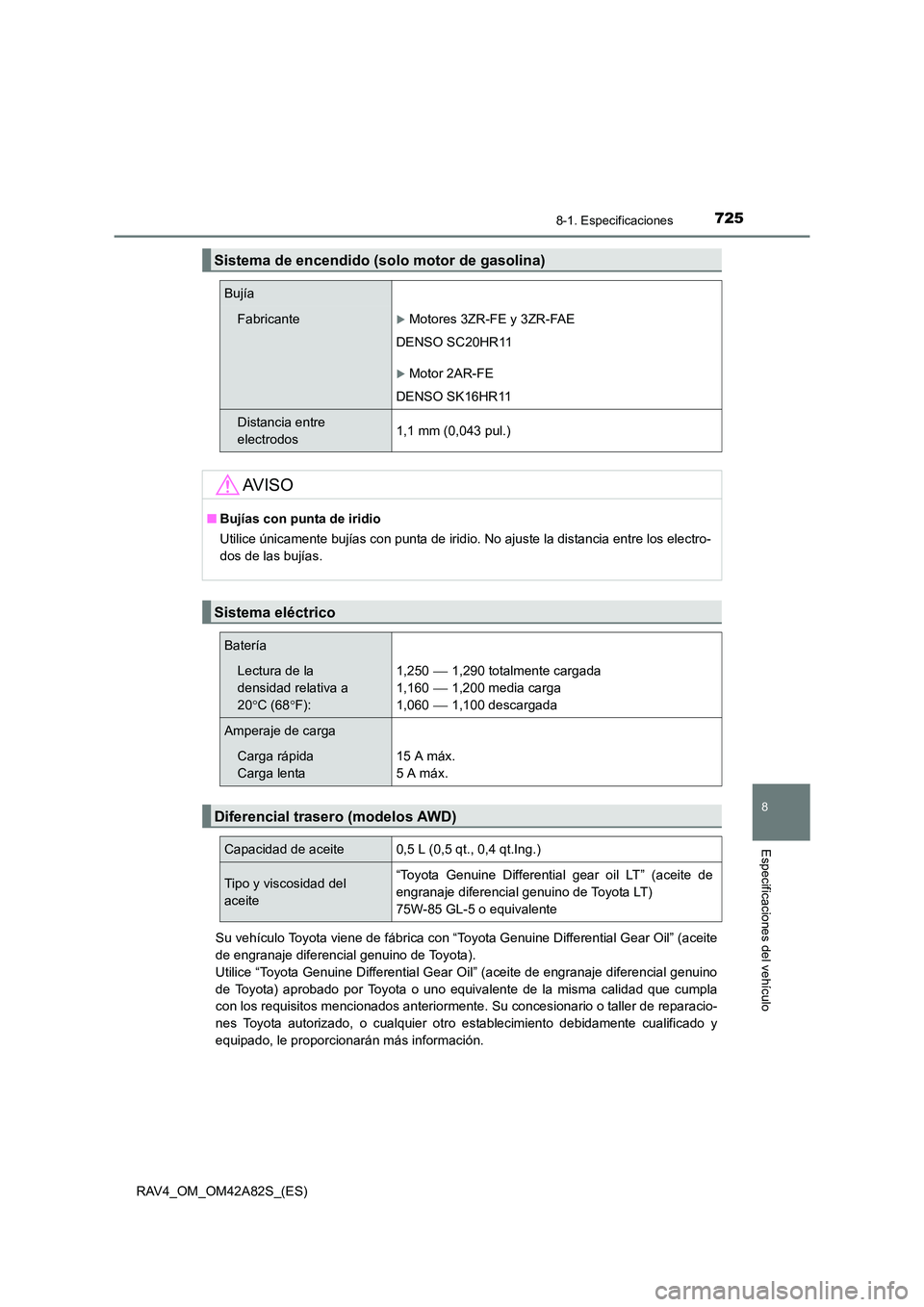

Sistema de encendido (solo motor de gasolina)
Bujía
FabricanteXMotores 3ZR-FE y 3ZR-FAE
DENSO SC20HR11
XMotor 2AR-FE
DENSO SK16HR11
Distancia entre
electrodos1,1 mm (0,043 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste la distancia entre los electro-
dos de las bujías.
Sistema eléctrico
Batería
Lectura de la
densidad relativa a
20 °C (68 °F):1,250  1,290 totalmente cargada
1,160
 1,200 media carga
1,060
 1,100 descargada
Amperaje de carga
Carga rápida
Carga lenta15 A máx.
5 A máx.
Diferencial trasero (modelos AWD)
Capacidad de aceite0,5 L (0,5 qt., 0,4 qt.Ing.)
Tipo y viscosidad del
aceite“Toyota Genuine Differential gear oil LT” (aceite de
engranaje diferencial genuino de Toyota LT)
75W-85 GL-5 o equivalente

7268-1. Especificaciones
RAV4_OM_OM42A82S_(ES)
*: La capacidad de líquido se indica solo como referencia. Si es necesario reponerlo, póngase en contacto con un concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento con personal
debidamente cualificado y equipado.
*: La capacidad de líquido se indica solo como referencia. Si es necesario reponerlo, póngase en contacto con un concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento con personal
debidamente cualificado y equipado.

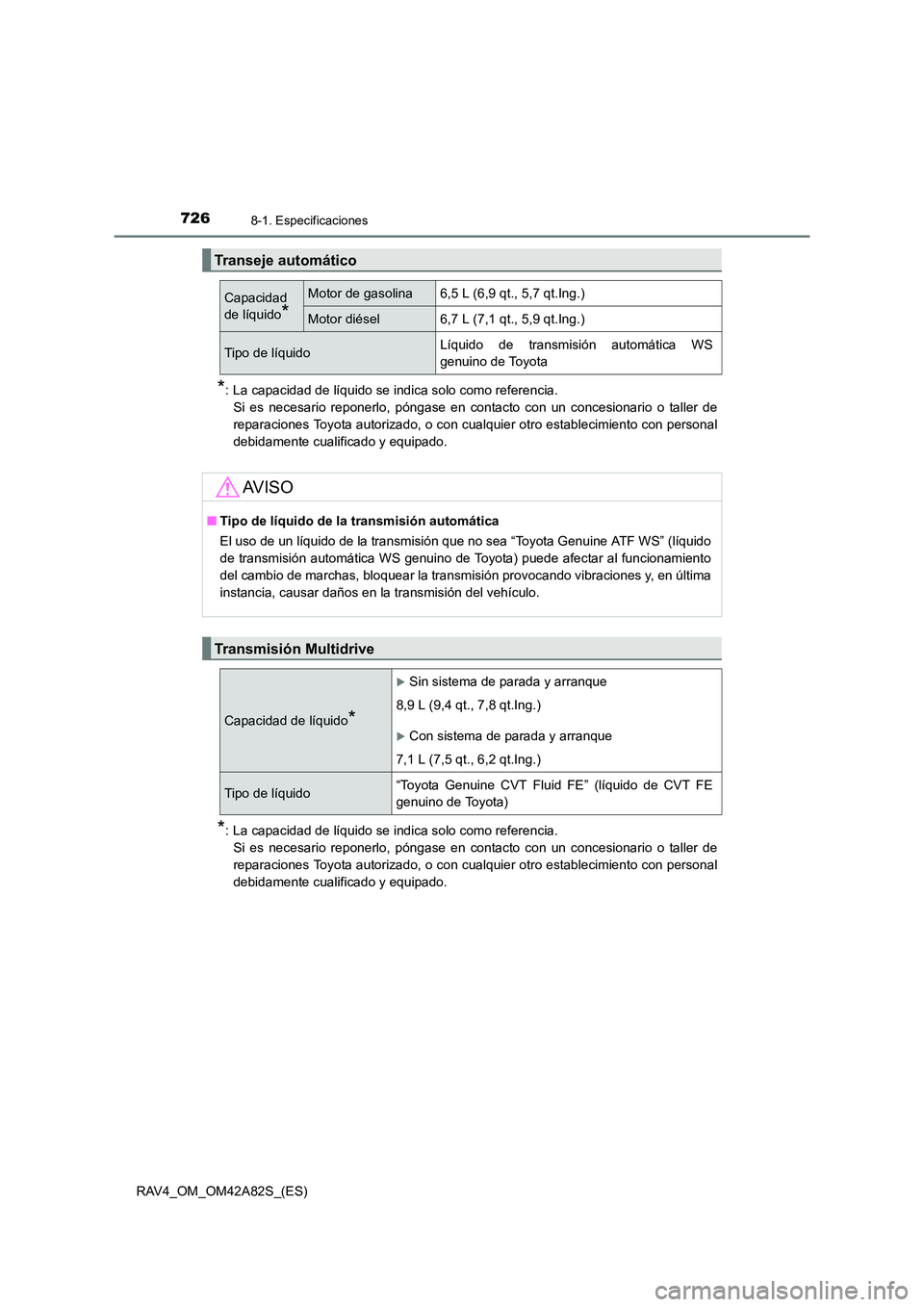

Transeje automático
Capacidad
de líquido
*
Motor de gasolina6,5 L (6,9 qt., 5,7 qt.Ing.)
Motor diésel6,7 L (7,1 qt., 5,9 qt.Ing.)
Tipo de líquidoLíquido de transmisión automática WS
genuino de Toyota
AV I S O
■ Tipo de líquido de la transmisión automática
El uso de un líquido de la transmisión que no sea “Toyota Genuine ATF WS” (líquido
de transmisión automática WS genuino de Toyota) puede afectar al funcionamiento
del cambio de marchas, bloquear la transmisión provocando vibraciones y, en última
instancia, causar daños en la transmisión del vehículo.
Transmisión Multidrive
Capacidad de líquido*
XSin sistema de parada y arranque
8,9 L (9,4 qt., 7,8 qt.Ing.)
XCon sistema de parada y arranque
7,1 L (7,5 qt., 6,2 qt.Ing.)
Tipo de líquido“Toyota Genuine CVT Fluid FE” (líquido de CVT FE
genuino de Toyota)

727
8
8-1. Especificaciones
Especificaciones del vehículo
RAV4_OM_OM42A82S_(ES)
AV I S O

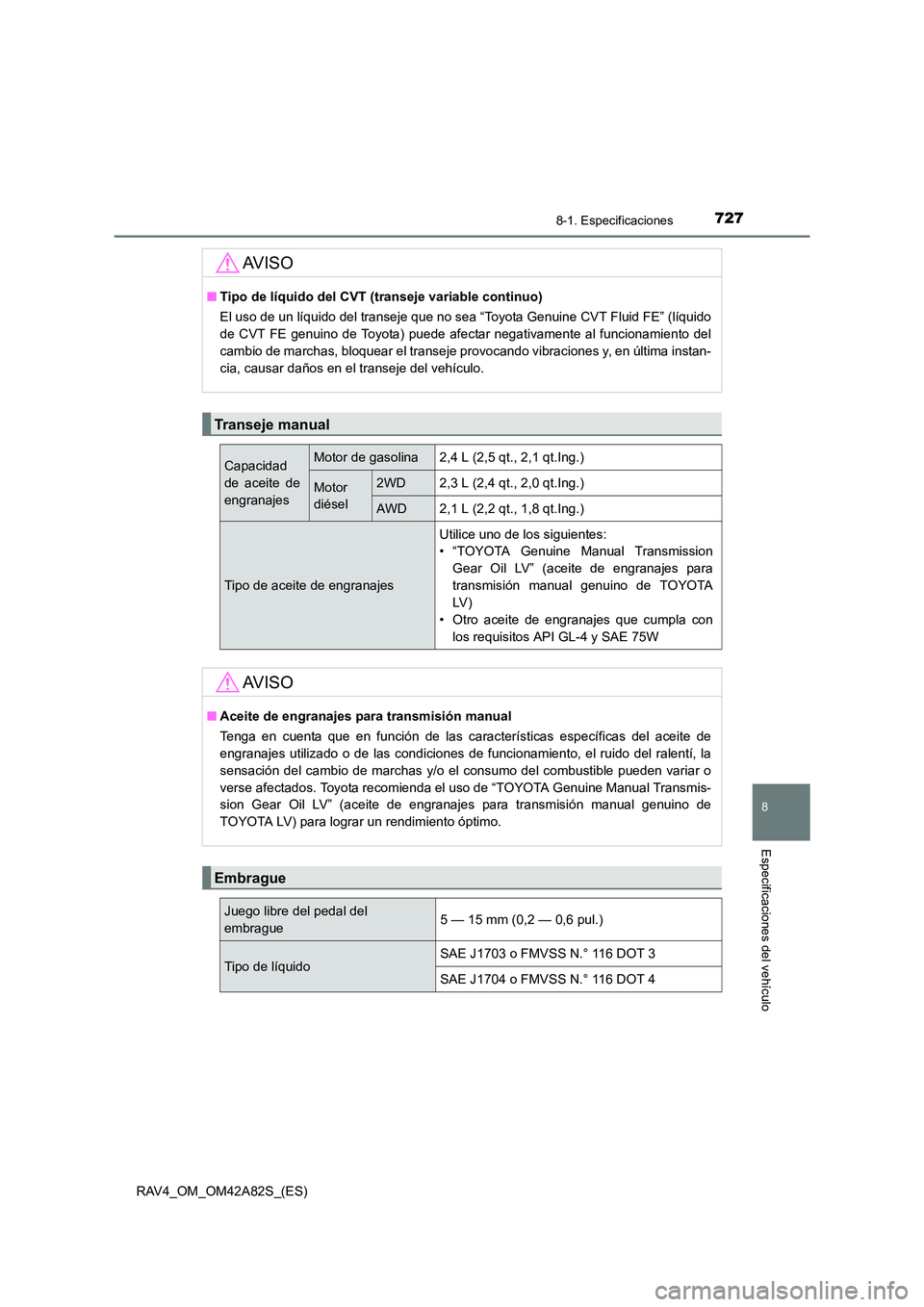

■Tipo de líquido del CVT (transeje variable continuo)
El uso de un líquido del transeje que no sea “Toyota Genuine CVT Fluid FE” (líquido
de CVT FE genuino de Toyota) puede afectar negativamente al funcionamiento del
cambio de marchas, bloquear el transeje provocando vibraciones y, en última instan-
cia, causar daños en el transeje del vehículo.
Transeje manual
Capacidad
de aceite de
engranajesMotor de gasolina2,4 L (2,5 qt., 2,1 qt.Ing.)
Motor
diésel2WD2,3 L (2,4 qt., 2,0 qt.Ing.)
AWD2,1 L (2,2 qt., 1,8 qt.Ing.)
Tipo de aceite de engranajes
Utilice uno de los siguientes:
• “TOYOTA Genuine Manual Transmission Gear Oil LV” (aceite de engranajes para
transmisión manual genuino de TOYOTA
LV )
• Otro aceite de engranajes que cumpla con los requisitos API GL-4 y SAE 75W
AV I S O
■ Aceite de engranajes para transmisión manual
Tenga en cuenta que en función de las características específicas del aceite de
engranajes utilizado o de las condiciones de funcionamiento, el ruido del ralentí, la
sensación del cambio de marchas y/o el consumo del combustible pueden variar o
verse afectados. Toyota recomienda el uso de “TOYOTA Genuine Manual Transmis-
sion Gear Oil LV” (aceite de engranajes para transmisión manual genuino de
TOYOTA LV) para lograr un rendimiento óptimo.
Embrague
Juego libre del pedal del
embrague5 — 15 mm (0,2 — 0,6 pul.)
Tipo de líquidoSAE J1703 o FMVSS N.° 116 DOT 3
SAE J1704 o FMVSS N.° 116 DOT 4

7288-1. Especificaciones
RAV4_OM_OM42A82S_(ES)El vehículo Toyota viene de fábrica con aceite “Toyota Genuine Differential Gear Oil”
(aceite de engranaje diferencial genuino de Toyota).
Utilice aceite “Toyota Genuine Differential Gear Oil” aprobado por Toyota o uno equi-
valente de la misma calidad para cumplir con los requisitos mencionados. Su conce-
sionario o taller de reparaciones Toyota autorizado, o cualquier otro establecimiento
debidamente cualificado y equipado, le proporcionarán más información.
*1: Holgura mínima del pedal cuando se pisa con una fuerza de 490 N (50 kgf, 110 lbf)
con el motor en funcionamiento.
*2: Recorrido de la palanca del freno de estacionamiento cuando se tira de ella conuna fuerza de 200 N (20 kgf, 45 lbf).

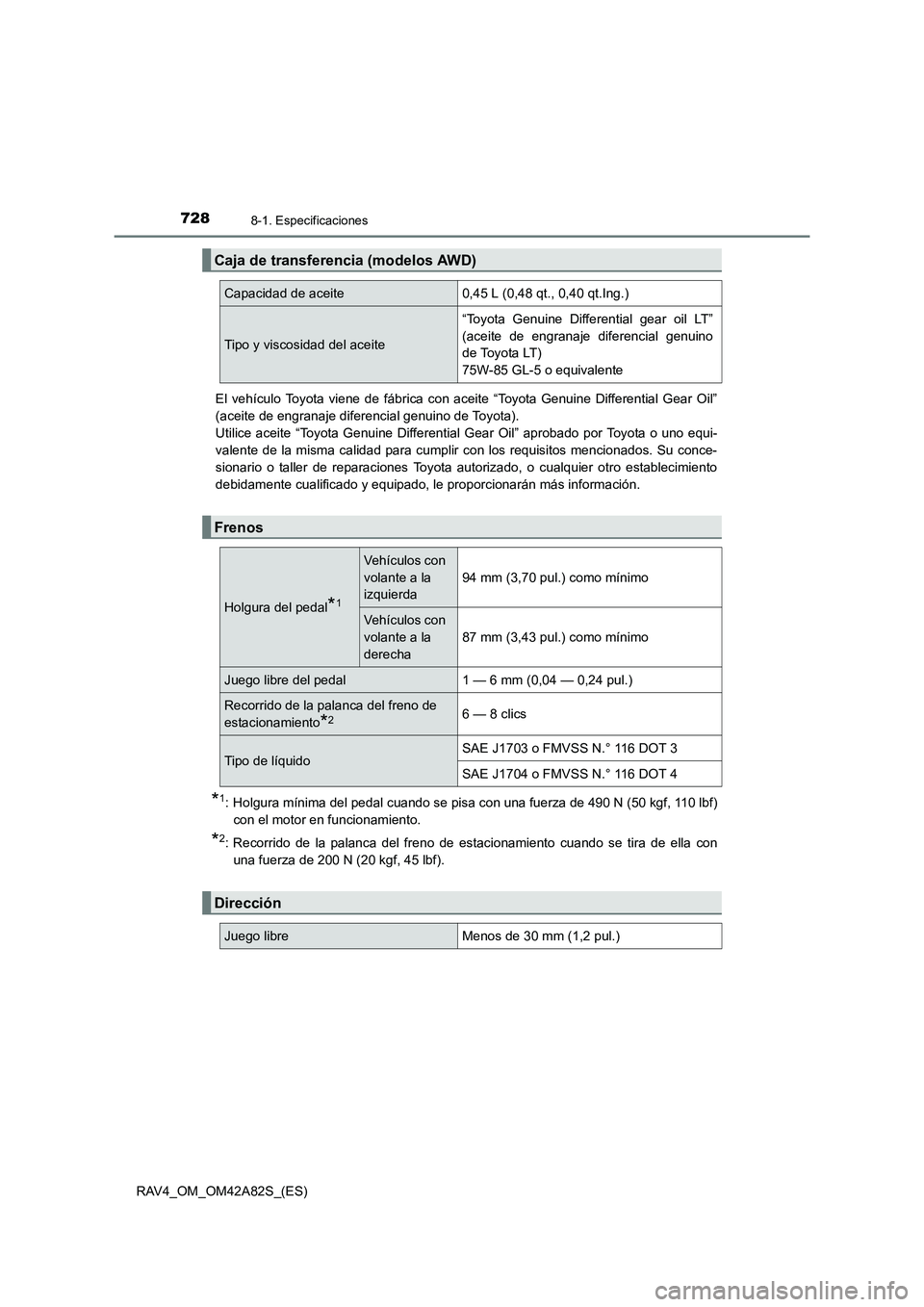

Caja de transferencia (modelos AWD)
Capacidad de aceite0,45 L (0,48 qt., 0,40 qt.Ing.)
Tipo y viscosidad del aceite
“Toyota Genuine Differential gear oil LT”
(aceite de engranaje diferencial genuino
de Toyota LT)
75W-85 GL-5 o equivalente
Frenos
Holgura del pedal*1
Vehículos con
volante a la
izquierda
94 mm (3,70 pul.) como mínimo
Vehículos con
volante a la
derecha
87 mm (3,43 pul.) como mínimo
Juego libre del pedal1 — 6 mm (0,04 — 0,24 pul.)
Recorrido de la palanca del freno de
estacionamiento
*26 — 8 clics
Tipo de líquidoSAE J1703 o FMVSS N.° 116 DOT 3
SAE J1704 o FMVSS N.° 116 DOT 4
Dirección
Juego libreMenos de 30 mm (1,2 pul.)
