2015 TOYOTA RAV4 Manual del propietario (in Spanish)

705
8

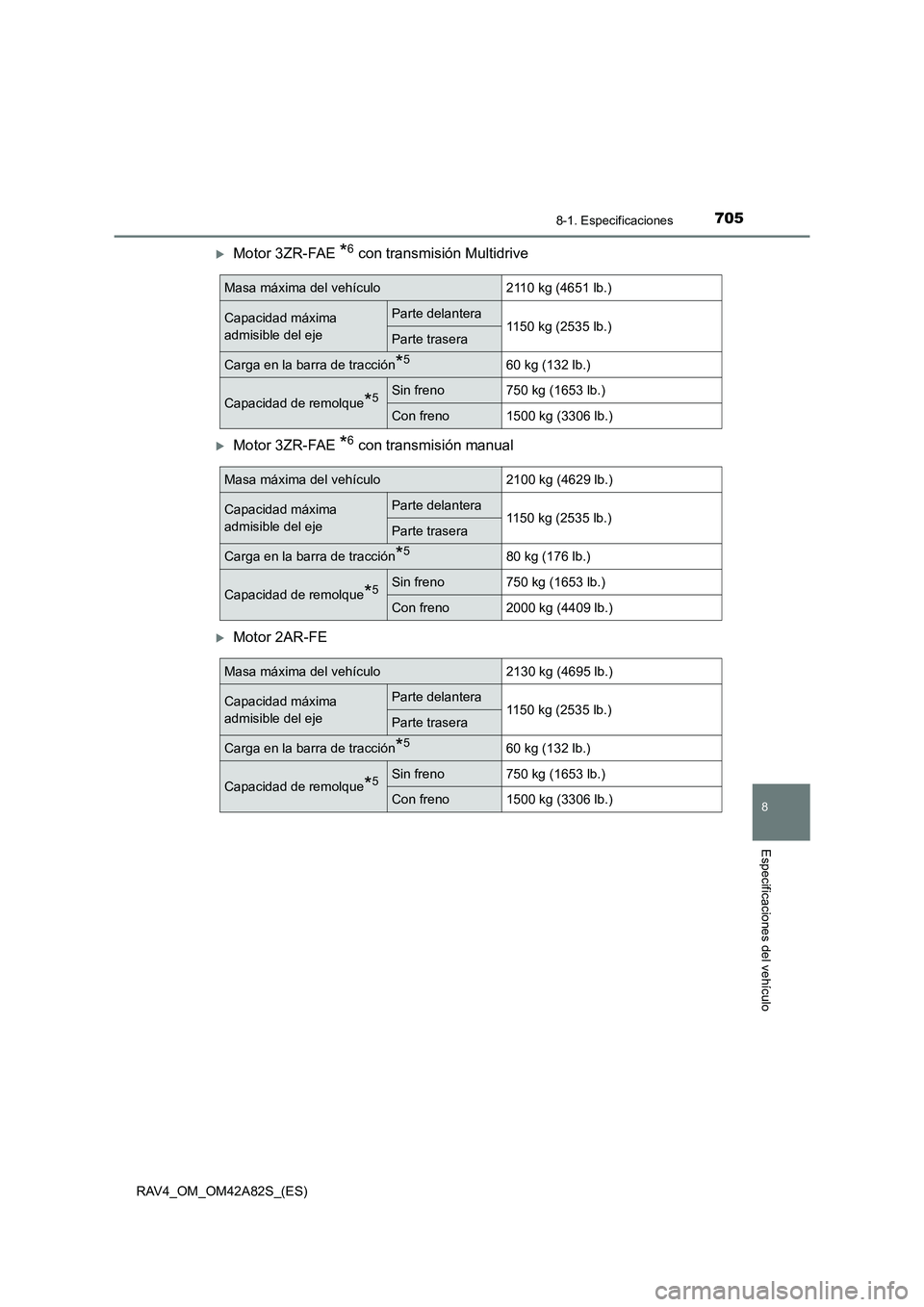

8-1. Especificaciones
Especificaciones del vehículo
RAV4_OM_OM42A82S_(ES)
XMotor 3ZR-FAE *6 con transmisión Multidrive
XMotor 3ZR-FAE *6 con transmisión manual
XMotor 2AR-FE
Masa máxima del vehículo2110 kg (4651 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*560 kg (132 lb.)
Capacidad de remolque*5Sin freno750 kg (1653 lb.)
Con freno1500 kg (3306 lb.)
Masa máxima del vehículo2100 kg (4629 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*580 kg (176 lb.)
Capacidad de remolque*5Sin freno750 kg (1653 lb.)
Con freno2000 kg (4409 lb.)
Masa máxima del vehículo2130 kg (4695 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*560 kg (132 lb.)
Capacidad de remolque*5Sin freno750 kg (1653 lb.)
Con freno1500 kg (3306 lb.)

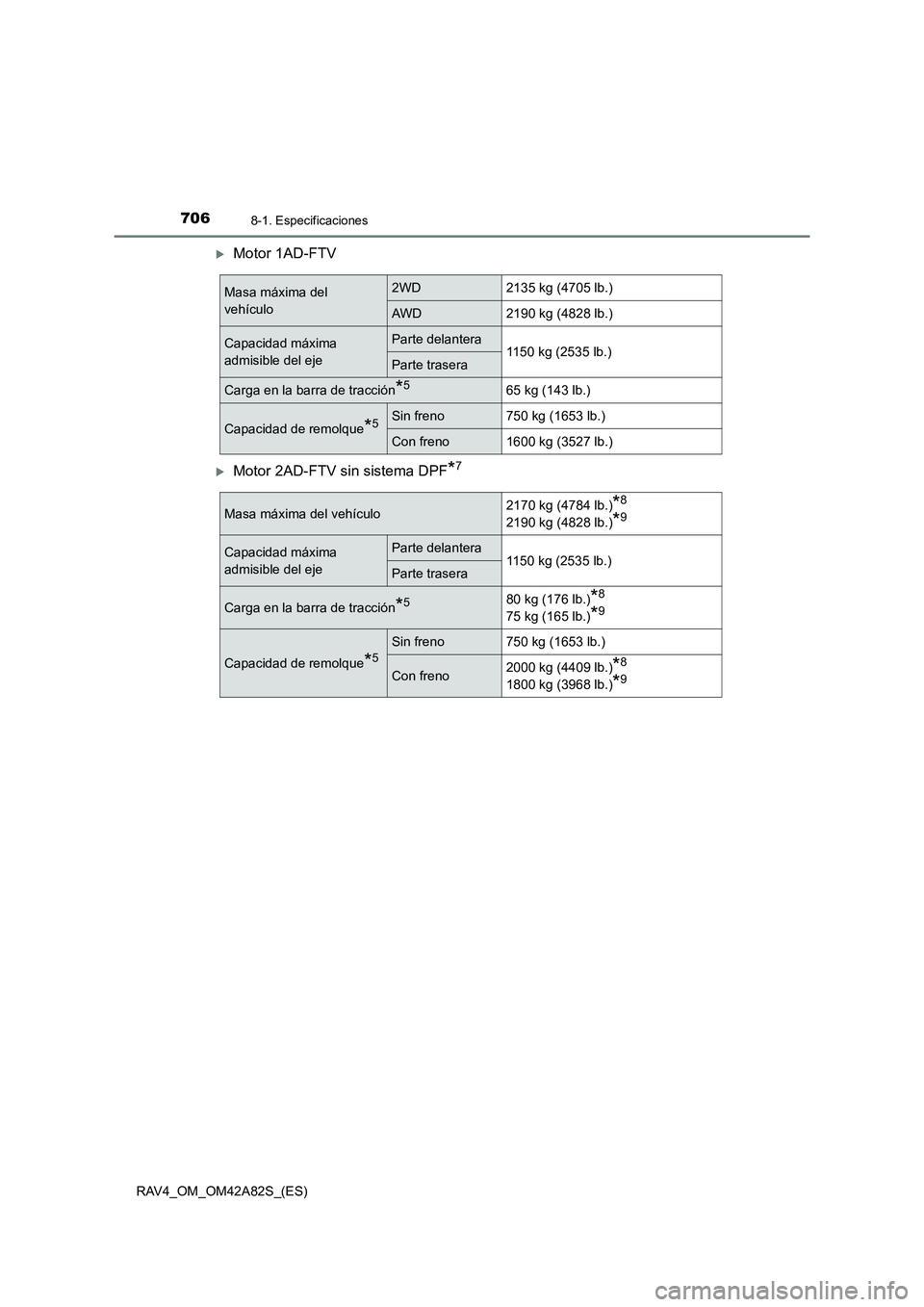

7068-1. Especificaciones
RAV4_OM_OM42A82S_(ES)
XMotor 1AD-FTV
XMotor 2AD-FTV sin sistema DPF*7
Masa máxima del
vehículo2WD2135 kg (4705 lb.)
AWD2190 kg (4828 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*565 kg (143 lb.)
Capacidad de remolque*5Sin freno750 kg (1653 lb.)
Con freno1600 kg (3527 lb.)
Masa máxima del vehículo2170 kg (4784 lb.)*8
2190 kg (4828 lb.)*9
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*580 kg (176 lb.)*8
75 kg (165 lb.)*9
Capacidad de remolque*5Sin freno750 kg (1653 lb.)
Con freno2000 kg (4409 lb.)*8
1800 kg (3968 lb.)*9

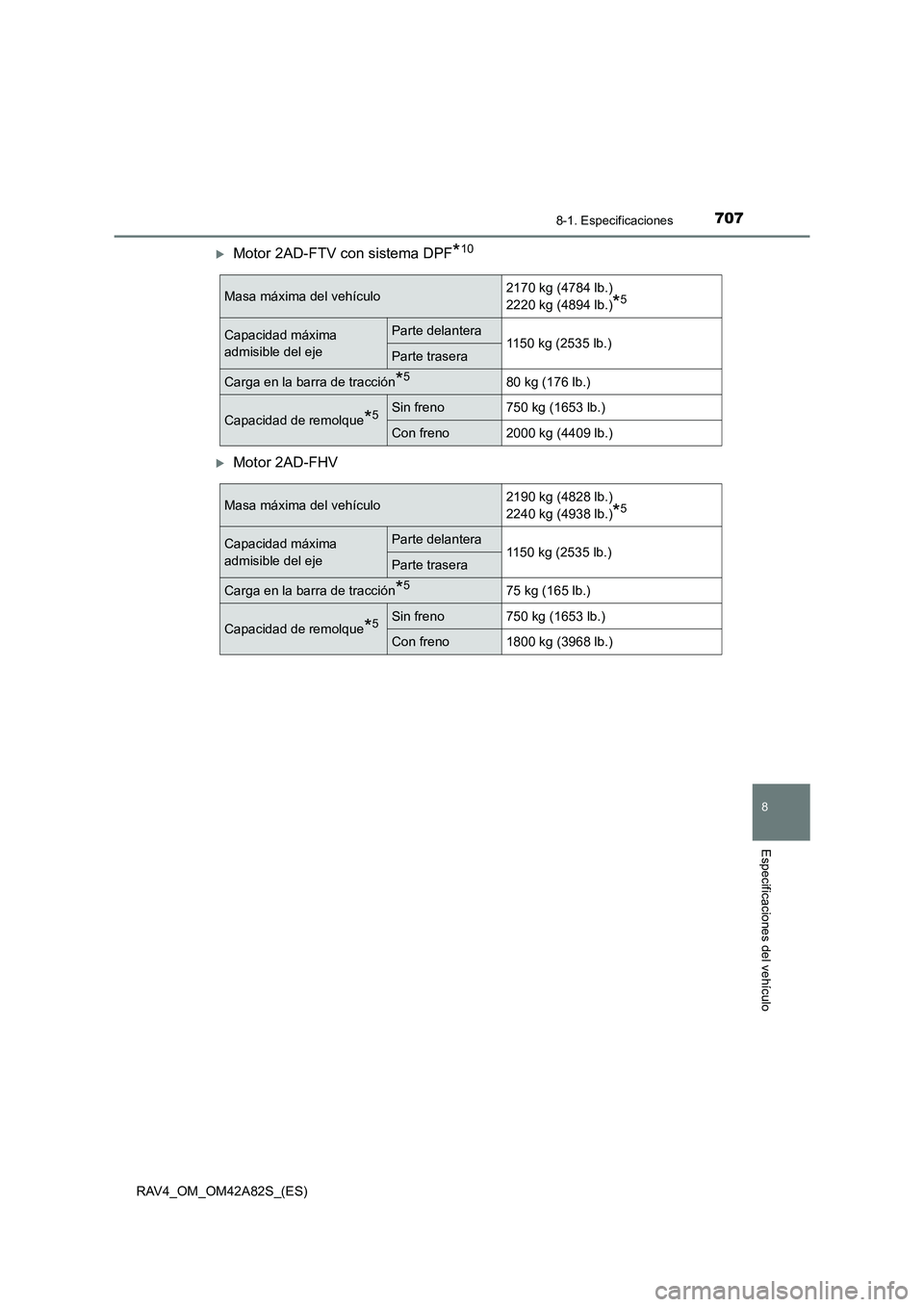

707
8
8-1. Especificaciones
Especificaciones del vehículo
RAV4_OM_OM42A82S_(ES)
XMotor 2AD-FTV con sistema DPF*10
XMotor 2AD-FHV
Masa máxima del vehículo2170 kg (4784 lb.)
2220 kg (4894 lb.)
*5
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*580 kg (176 lb.)
Capacidad de remolque*5Sin freno750 kg (1653 lb.)
Con freno2000 kg (4409 lb.)
Masa máxima del vehículo2190 kg (4828 lb.)
2240 kg (4938 lb.)
*5
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*575 kg (165 lb.)
Capacidad de remolque*5Sin freno750 kg (1653 lb.)
Con freno1800 kg (3968 lb.)

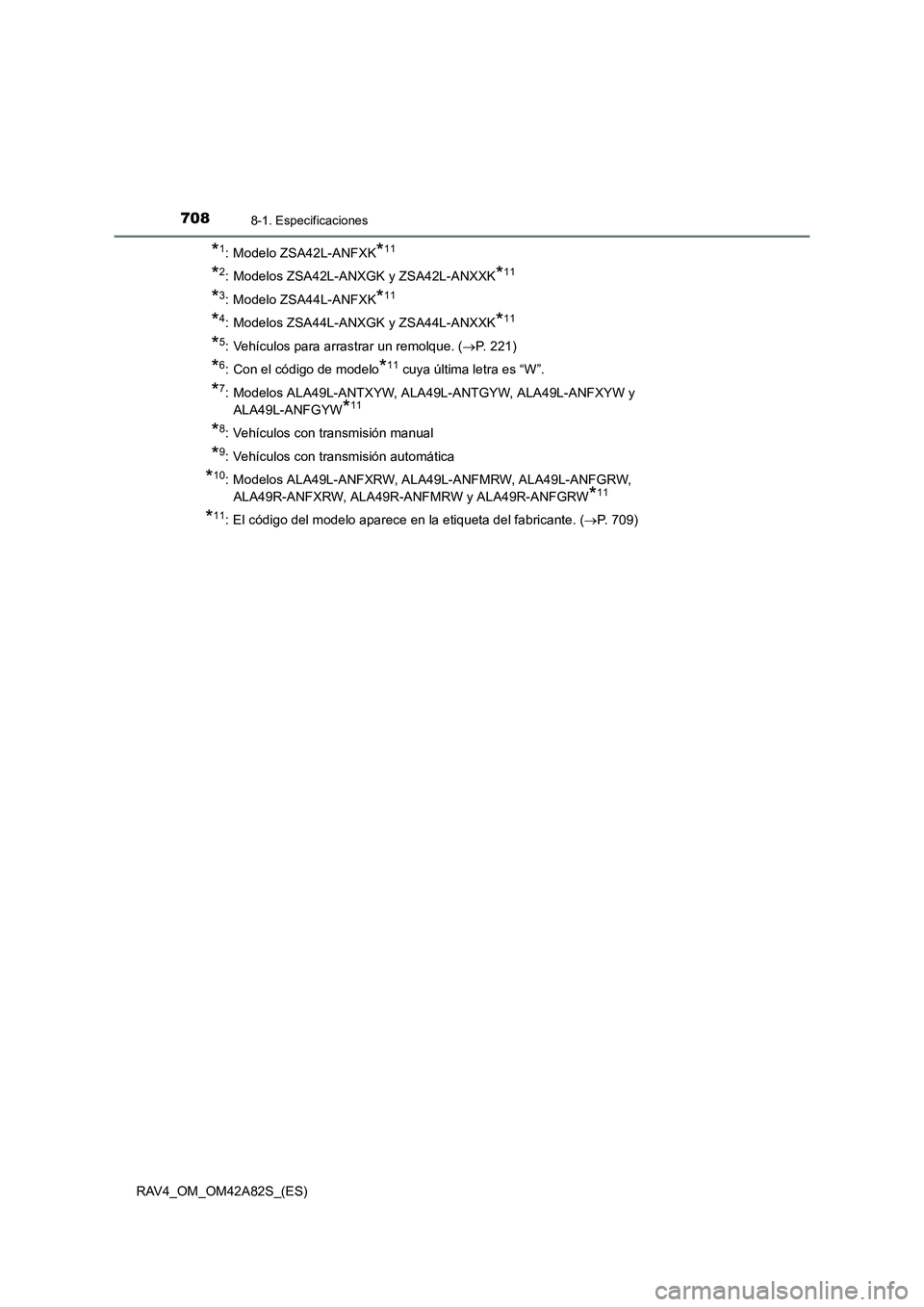

7088-1. Especificaciones
RAV4_OM_OM42A82S_(ES)
*1: Modelo ZSA42L-ANFXK*11
*2: Modelos ZSA42L-ANXGK y ZSA42L-ANXXK*11
*3: Modelo ZSA44L-ANFXK*11
*4: Modelos ZSA44L-ANXGK y ZSA44L-ANXXK*11
*5: Vehículos para arrastrar un remolque. (→P. 221)
*6: Con el código de modelo*11 cuya última letra es “W”.
*7: Modelos ALA49L-ANTXYW, ALA49L-ANTGYW, ALA49L-ANFXYW y
ALA49L-ANFGYW
*11
*8: Vehículos con transmisión manual
*9: Vehículos con transmisión automática
*10: Modelos ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW, ALA49R-ANFXRW, ALA49R-ANFMRW y ALA49R-ANFGRW
*11
*11: El código del modelo aparece en la etiqueta del fabricante. ( →P. 709)

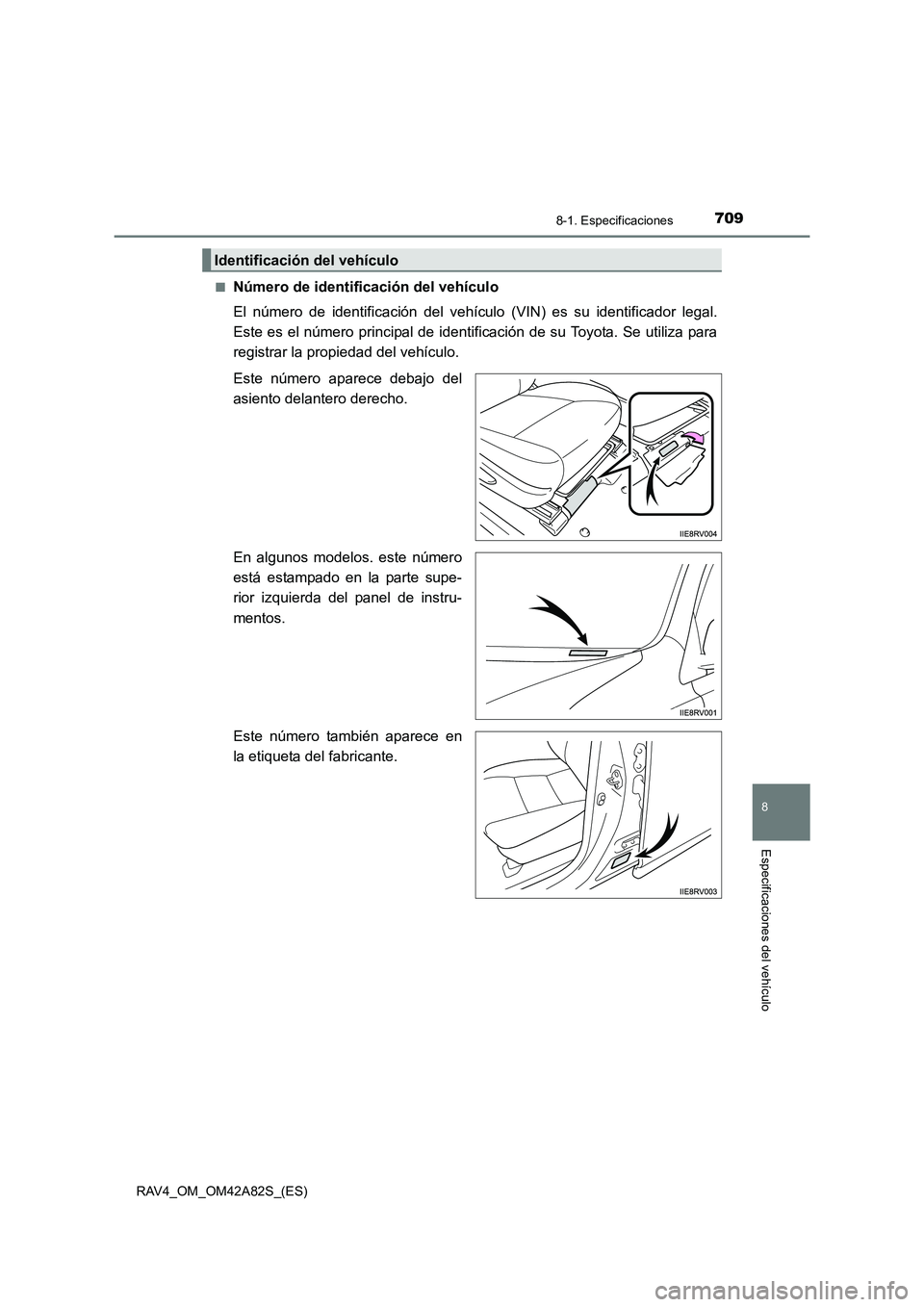

709
8
8-1. Especificaciones
Especificaciones del vehículo
RAV4_OM_OM42A82S_(ES)■
Número de identificación del vehículo
El número de identificación del vehículo (VIN) es su identificador legal.
Este es el número principal de identificación de su Toyota. Se utiliza para
registrar la propiedad del vehículo.
Este número aparece debajo del
asiento delantero derecho.
En algunos modelos. este número
está estampado en la parte supe-
rior izquierda del panel de instru-
mentos.
Este número también aparece en
la etiqueta del fabricante.
Identificación del vehículo

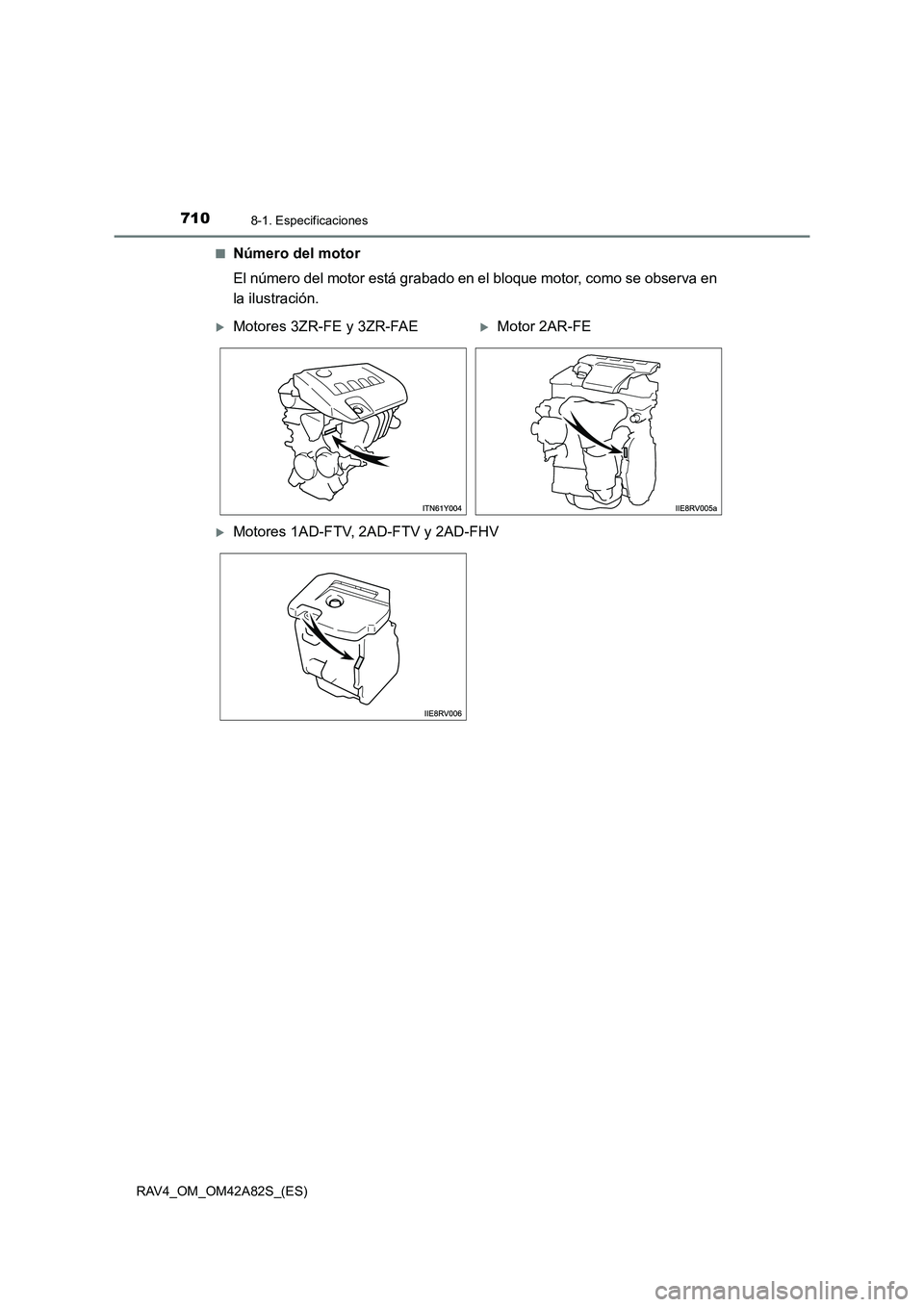

7108-1. Especificaciones
RAV4_OM_OM42A82S_(ES)■
Número del motor
El número del motor está grabado en el bloque motor, como se observa en
la ilustración.
XMotores 3ZR-FE y 3ZR-FAEXMotor 2AR-FE
XMotores 1AD-FTV, 2AD-FTV y 2AD-FHV

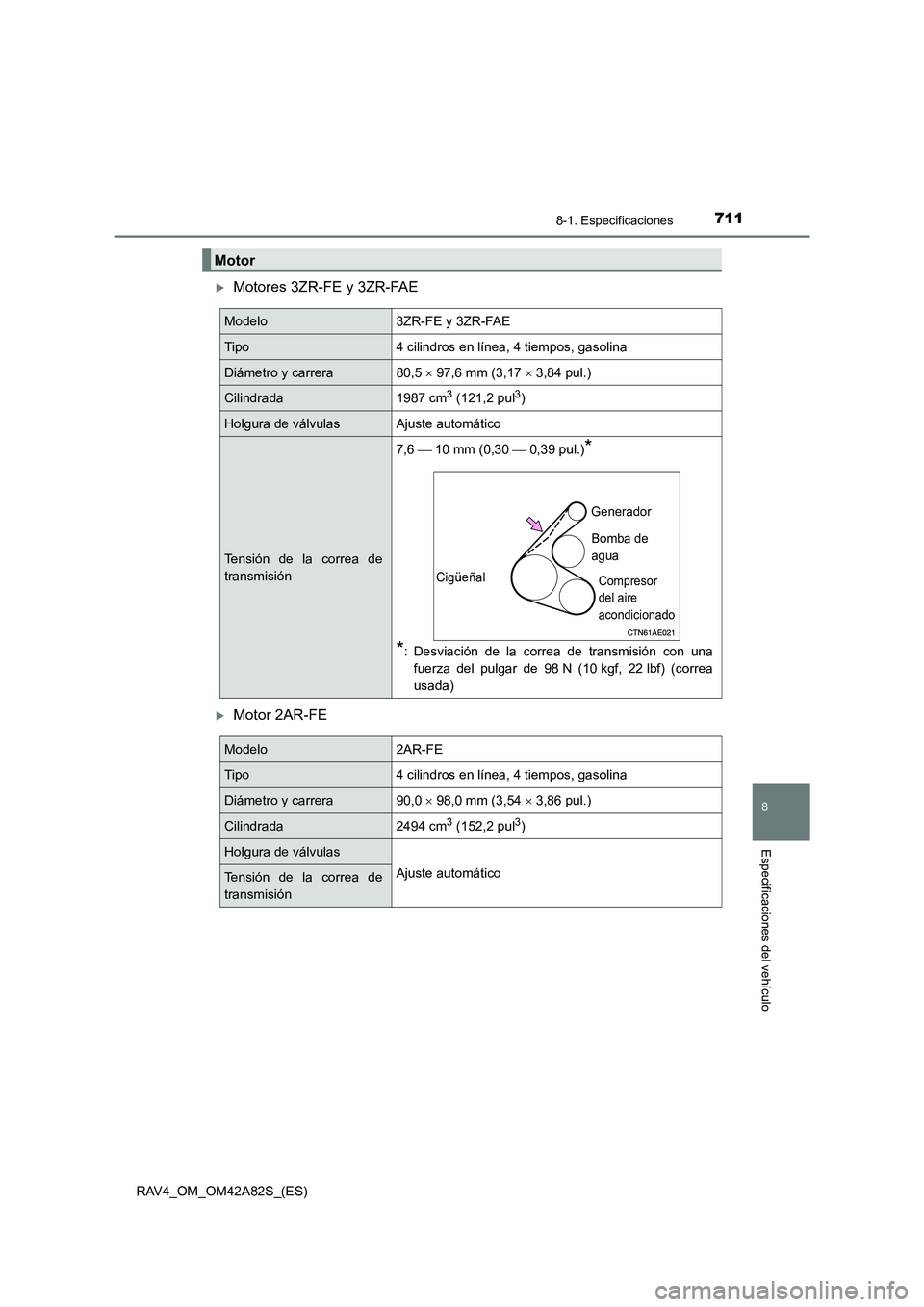

711
8
8-1. Especificaciones
Especificaciones del vehículo
RAV4_OM_OM42A82S_(ES)
XMotores 3ZR-FE y 3ZR-FAE
XMotor 2AR-FE
Motor
Modelo3ZR-FE y 3ZR-FAE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera80,5 × 97,6 mm (3,17 × 3,84 pul.)
Cilindrada1987 cm3 (121,2 pul3)
Holgura de válvulasAjuste automático
Tensión de la correa de
transmisión
7,6  10 mm (0,30  0,39 pul.)*
*
: Desviación de la correa de transmisión con una fuerza del pulgar de 98 N (10 kgf, 22 lbf) (correa
usada)
Generador
Bomba de
agua
Compresor
del aire
acondicionadoCigüeñal
Modelo2AR-FE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera90,0 × 98,0 mm (3,54 × 3,86 pul.)
Cilindrada2494 cm3 (152,2 pul3)
Holgura de válvulas
Ajuste automáticoTensión de la correa de
transmisión

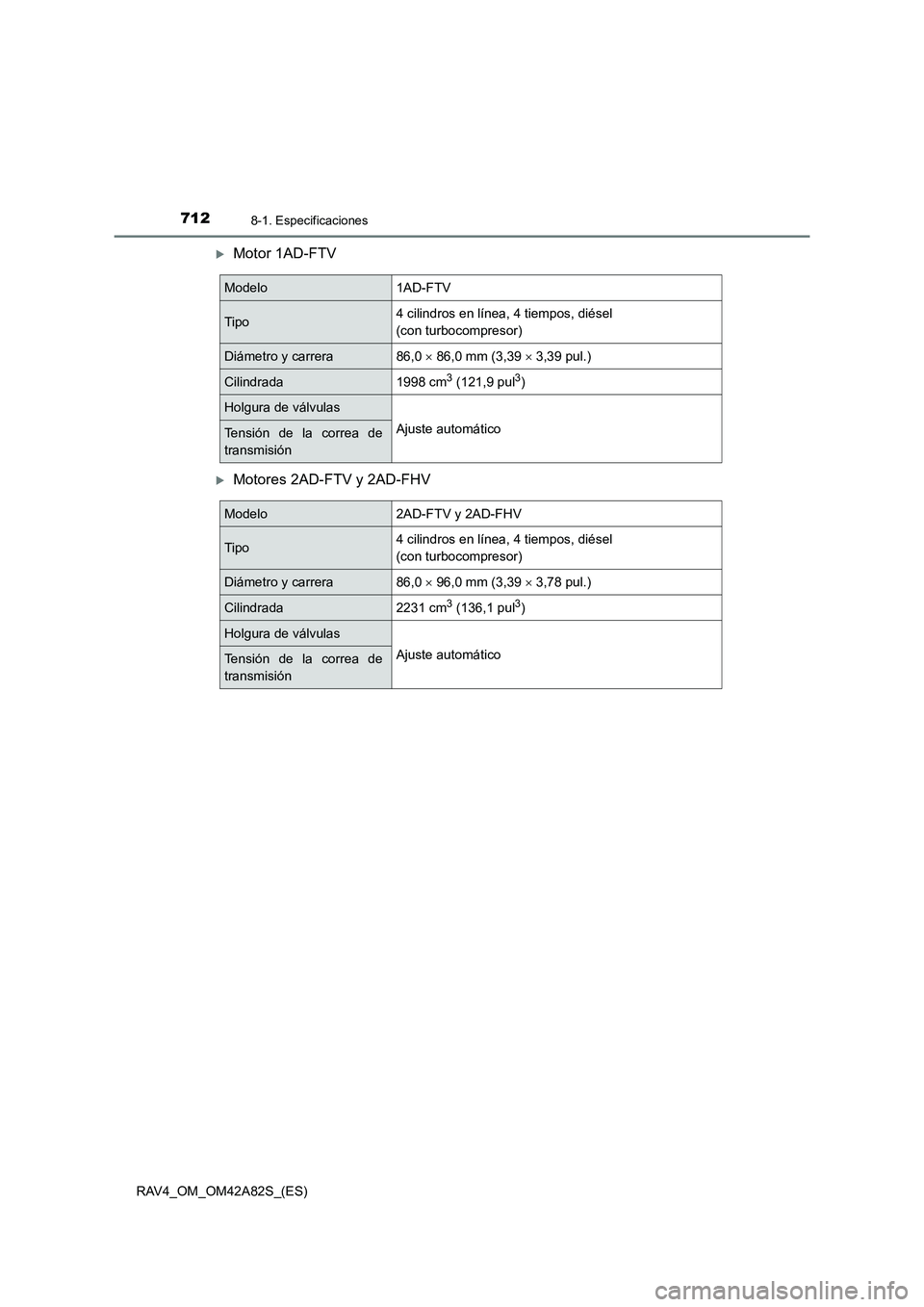

7128-1. Especificaciones
RAV4_OM_OM42A82S_(ES)
XMotor 1AD-FTV
XMotores 2AD-FTV y 2AD-FHV
Modelo1AD-FTV
Tipo4 cilindros en línea, 4 tiempos, diésel
(con turbocompresor)
Diámetro y carrera86,0 × 86,0 mm (3,39 × 3,39 pul.)
Cilindrada1998 cm3 (121,9 pul3)
Holgura de válvulas
Ajuste automáticoTensión de la correa de
transmisión
Modelo2AD-FTV y 2AD-FHV
Tipo4 cilindros en línea, 4 tiempos, diésel
(con turbocompresor)
Diámetro y carrera86,0 × 96,0 mm (3,39 × 3,78 pul.)
Cilindrada2231 cm3 (136,1 pul3)
Holgura de válvulas
Ajuste automáticoTensión de la correa de
transmisión
