2015 TOYOTA RAV4 Manual del propietario (in Spanish)

2254-1. Antes de conducir
4
Conducción
RAV4_OM_OM42A82S_(ES)

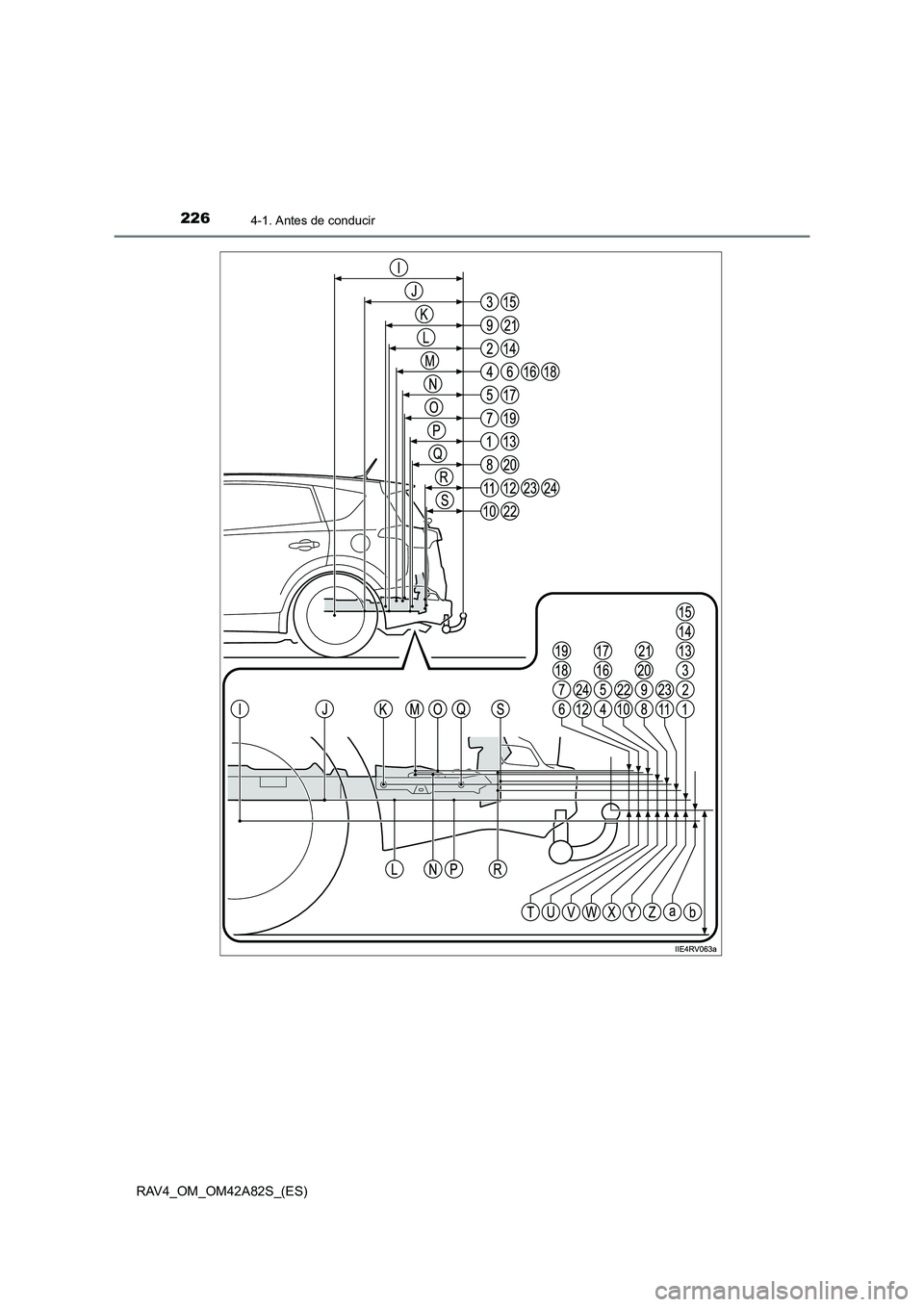

Posiciones de montaje del soporte o enganche para remolque y de la
bola de remolque

2264-1. Antes de conducir
RAV4_OM_OM42A82S_(ES)

2274-1. Antes de conducir
4
Conducción
RAV4_OM_OM42A82S_(ES)

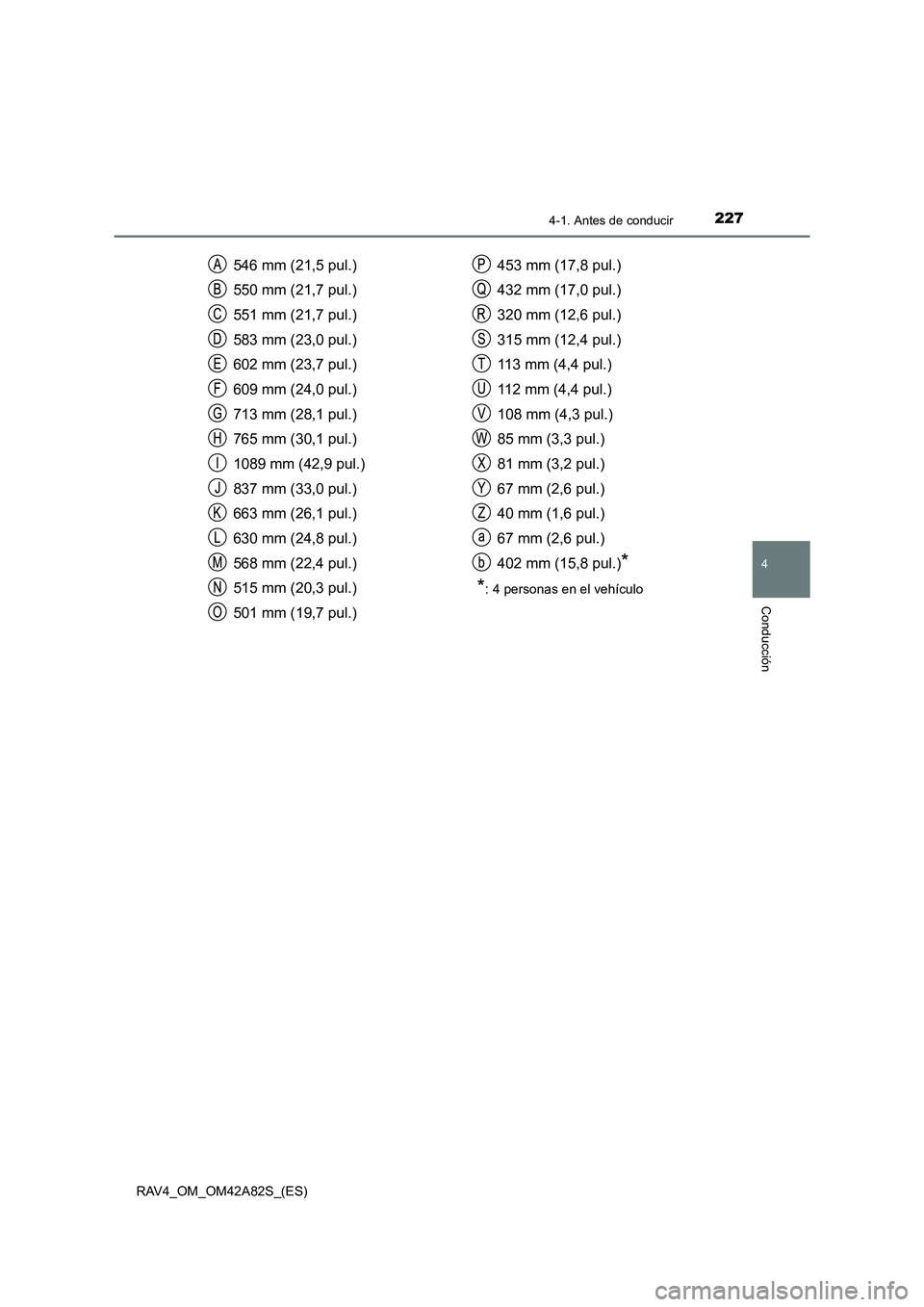

546 mm (21,5 pul.)
550 mm (21,7 pul.)
551 mm (21,7 pul.)
583 mm (23,0 pul.)
602 mm (23,7 pul.)
609 mm (24,0 pul.)
713 mm (28,1 pul.)
765 mm (30,1 pul.)
1089 mm (42,9 pul.)
837 mm (33,0 pul.)
663 mm (26,1 pul.)
630 mm (24,8 pul.)
568 mm (22,4 pul.)
515 mm (20,3 pul.)
501 mm (19,7 pul.)453 mm (17,8 pul.)
432 mm (17,0 pul.)
320 mm (12,6 pul.)
315 mm (12,4 pul.)
113 mm (4,4 pul.)
112 mm (4,4 pul.)
108 mm (4,3 pul.)
85 mm (3,3 pul.)
81 mm (3,2 pul.)
67 mm (2,6 pul.)
40 mm (1,6 pul.)
67 mm (2,6 pul.)
402 mm (15,8 pul.)
*
*
: 4 personas en el vehículo

2284-1. Antes de conducir
RAV4_OM_OM42A82S_(ES)
■Información sobre los neumáticos
●Al remolcar aumente la presión de inflado de los neumáticos hasta 20,0 kPa
(0,2 kgf/cm
2 o bar, 3 psi) más del valor recomendado. ( →P. 729)
● Aumente la presión de inflado de los neumáticos del remolque según el peso total
del remolque y ateniéndose a lo recomendado por el fabricante del remolque.
■ Programa de rodaje
Toyota recomienda que los vehículos equipados con componentes nuevos en el tren
de potencia no se usen para arrastrar remolques durante los primeros 800 km (500
millas).
■ Comprobaciones de seguridad antes de colocar un remolque
● Asegúrese de que no se supera la carga máxima del enganche para remolque, del
soporte ni de la bola de remolque. Recuerde que el peso del acoplamiento del remol-
que se añadirá a la carga que soporta el vehículo. Asegúrese también de que la
carga total del vehículo se encuentra dentro de los límites de peso. ( →P. 223)
● Compruebe que la carga del remolque está bien sujeta.
● En caso de que los retrovisores normales no permitan ver claramente el tráfico tra-
sero, deben montarse en el vehículo espejos retrovisores exteriores adicionales.
Ajuste los brazos de los retrovisores exteriores a ambos lados del vehículo, de forma
que la visibilidad de la carretera detrás del vehículo sea siempre óptima.
■ Mantenimiento
●El mantenimiento debe ser más frecuente cuando se usa el vehículo con remolques,
debido a la mayor carga que soporta en comparación con un uso normal.
● Vuelva a apretar todos los pernos de la bola y el soporte del enganche del remolque
después de remolcar durante aproximadamente 1000 km (600 millas).

2294-1. Antes de conducir
4
Conducción
RAV4_OM_OM42A82S_(ES)

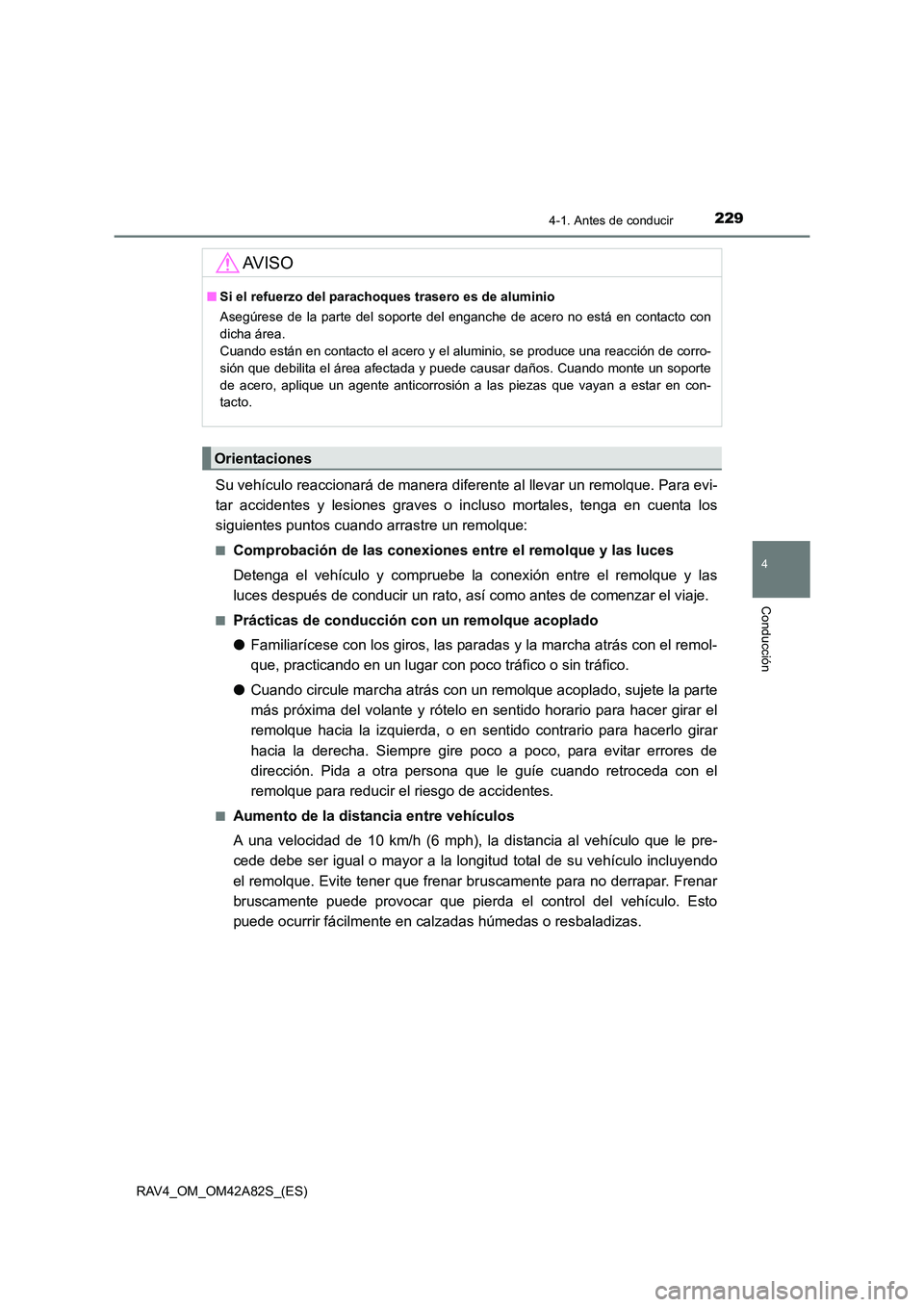

Su vehículo reaccionará de manera diferente al llevar un remolque. Para evi-
tar accidentes y lesiones graves o incluso mortales, tenga en cuenta los
siguientes puntos cuando arrastre un remolque:
■Comprobación de las conexiones entre el remolque y las luces
Detenga el vehículo y compruebe la conexión entre el remolque y las
luces después de conducir un rato, así como antes de comenzar el v\
iaje.
■Prácticas de conducción con un remolque acoplado
● Familiarícese con los giros, las paradas y la marcha atrás con el remol-
que, practicando en un lugar con poco tráfico o sin tráfico.
● Cuando circule marcha atrás con un remolque acoplado, sujete la parte
más próxima del volante y rótelo en sentido horario para hacer girar el
remolque hacia la izquierda, o en sentido contrario para hacerlo girar
hacia la derecha. Siempre gire poco a poco, para evitar errores de
dirección. Pida a otra persona que le guíe cuando retroceda con el
remolque para reducir el riesgo de accidentes.
■Aumento de la distancia entre vehículos
A una velocidad de 10 km/h (6 mph), la distancia al vehículo que le pre-
cede debe ser igual o mayor a la longitud total de su vehículo incluyendo
el remolque. Evite tener que frenar bruscamente para no derrapar. Frenar
bruscamente puede provocar que pierda el control del vehículo. Esto
puede ocurrir fácilmente en calzadas húmedas o resbaladizas.
AV I S O
■Si el refuerzo del parachoques trasero es de aluminio
Asegúrese de la parte del soporte del enganche de acero no está en contacto con
dicha área.
Cuando están en contacto el acero y el aluminio, se produce una reacción de corro-
sión que debilita el área afectada y puede causar daños. Cuando monte un soporte
de acero, aplique un agente anticorrosión a las piezas que vayan a estar en con-
tacto.
Orientaciones

2304-1. Antes de conducir
RAV4_OM_OM42A82S_(ES)■
Aceleraciones o giros bruscos
Si se gira bruscamente el remolque puede chocar con el vehículo.
Reduzca la velocidad a tiempo al acercarse a las curvas, y gire lentamente
y con precaución para no tener que frenar bruscamente.
■Aspectos importantes sobr
e los cambios de dirección
Las ruedas del remolque pasarán más cerca del interior de la curva que
las del vehículo. Por ello, los giros deben hacerse más amplios de lo nor-
mal.
■Aspectos importantes sobre la estabilidad
Los movimientos del vehículo debidos a las irregularidades de la calzada y
a los vientos laterales fuertes afectan a la maniobrabilidad. El vehículo
también puede sufrir sacudidas cuando se cruza con autobuses o camio-
nes grandes. Preste atención a la parte trasera cuando se cruce con vehí-
culos de este tipo. Tan pronto como se produzca este tipo de movimiento
en el vehículo, comience a desacelerar suavemente aplicando los frenos
poco a poco. Mientras frena, mantenga siempre recta la dirección del
vehículo.
■Adelantamientos
Tenga en cuenta la longitud total del vehículo y del remolque, y asegúrese
de que la distancia entre vehículos es suficiente antes de cambiar de
carril.

2314-1. Antes de conducir
4
Conducción
RAV4_OM_OM42A82S_(ES)■

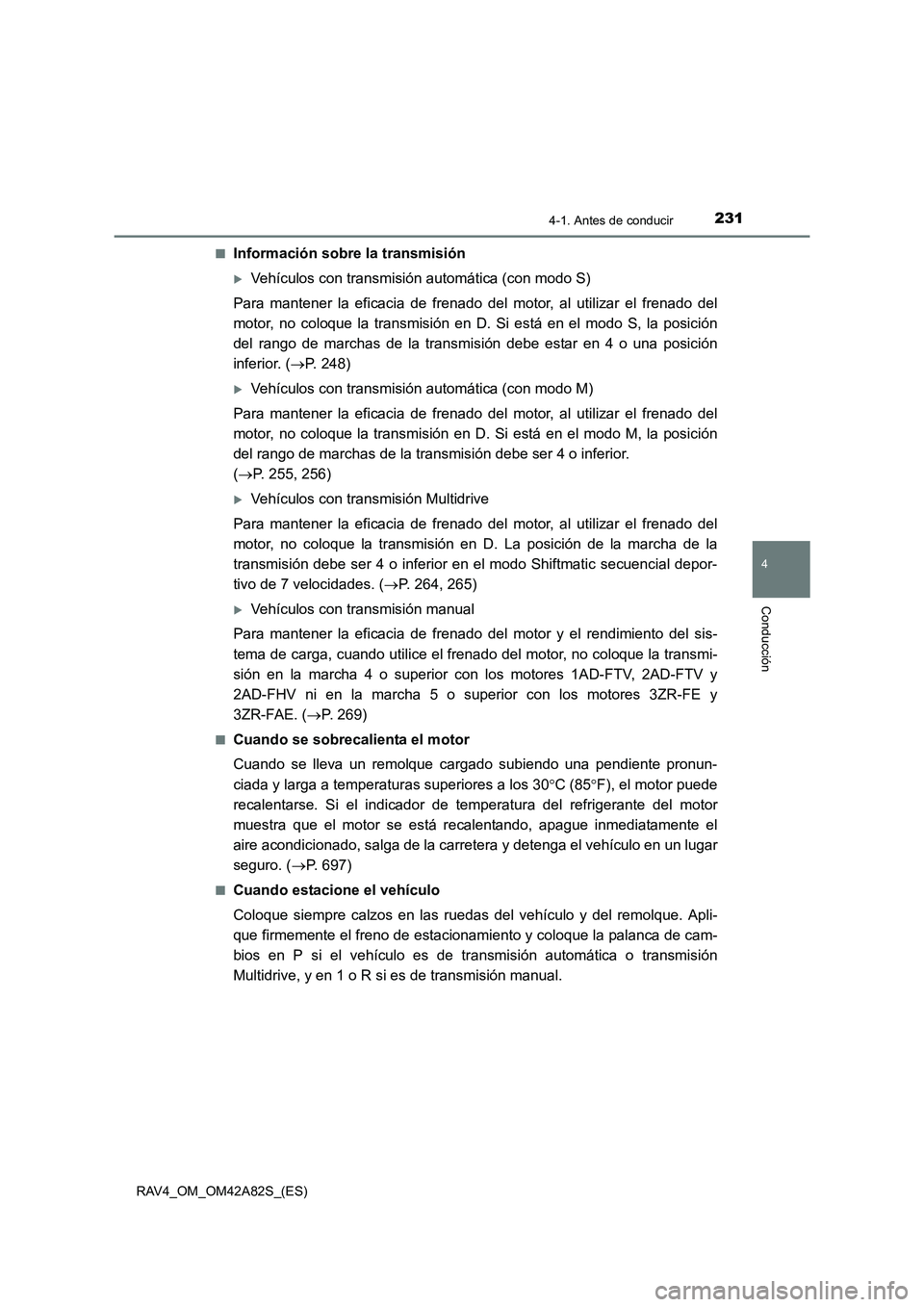

Información sobre la transmisión
XVehículos con transmisión automática (con modo S)
Para mantener la eficacia de frenado del motor, al utilizar el frenado del
motor, no coloque la transmisión en D. Si está en el modo S, la posición
del rango de marchas de la transmisión debe estar en 4 o una posición
inferior. ( →P. 248)
XVehículos con transmisión automática (con modo M)
Para mantener la eficacia de frenado del motor, al utilizar el frenado del
motor, no coloque la transmisión en D. Si está en el modo M, la posición
del rango de marchas de la transmisión debe ser 4 o inferior.
( → P. 255, 256)
XVehículos con transmisión Multidrive
Para mantener la eficacia de frenado del motor, al utilizar el frenado del
motor, no coloque la transmisión en D. La posición de la marcha de la
transmisión debe ser 4 o inferior en el modo Shiftmatic secuencial depor-
tivo de 7 velocidades. ( →P. 264, 265)
XVehículos con transmisión manual
Para mantener la eficacia de frenado del motor y el rendimiento del sis-
tema de carga, cuando utilice el frenado del motor, no coloque la transmi-
sión en la marcha 4 o superior c on los motores 1AD-FTV, 2AD-FTV y
2AD-FHV ni en la marcha 5 o superior con los motores 3ZR-FE y
3ZR-FAE. ( →P. 269)
■Cuando se sobrecalienta el motor
Cuando se lleva un remolque cargado subiendo una pendiente pronun-
ciada y larga a temperaturas superiores a los 30 °C (85 °F), el motor puede
recalentarse. Si el indicador de te mperatura del refrigerante del motor
muestra que el motor se está recalentando, apague inmediatamente el
aire acondicionado, salga de la carretera y detenga el vehículo en un lugar
seguro. ( →P. 697)
■Cuando estacione el vehículo
Coloque siempre calzos en las ruedas del vehículo y del remolque. Apli-
que firmemente el freno de estacionamiento y coloque la palanca de cam-
bios en P si el vehículo es de transmisión automática o transmi\
sión
Multidrive, y en 1 o R si es de transmisión manual.

2324-1. Antes de conducir
RAV4_OM_OM42A82S_(ES)

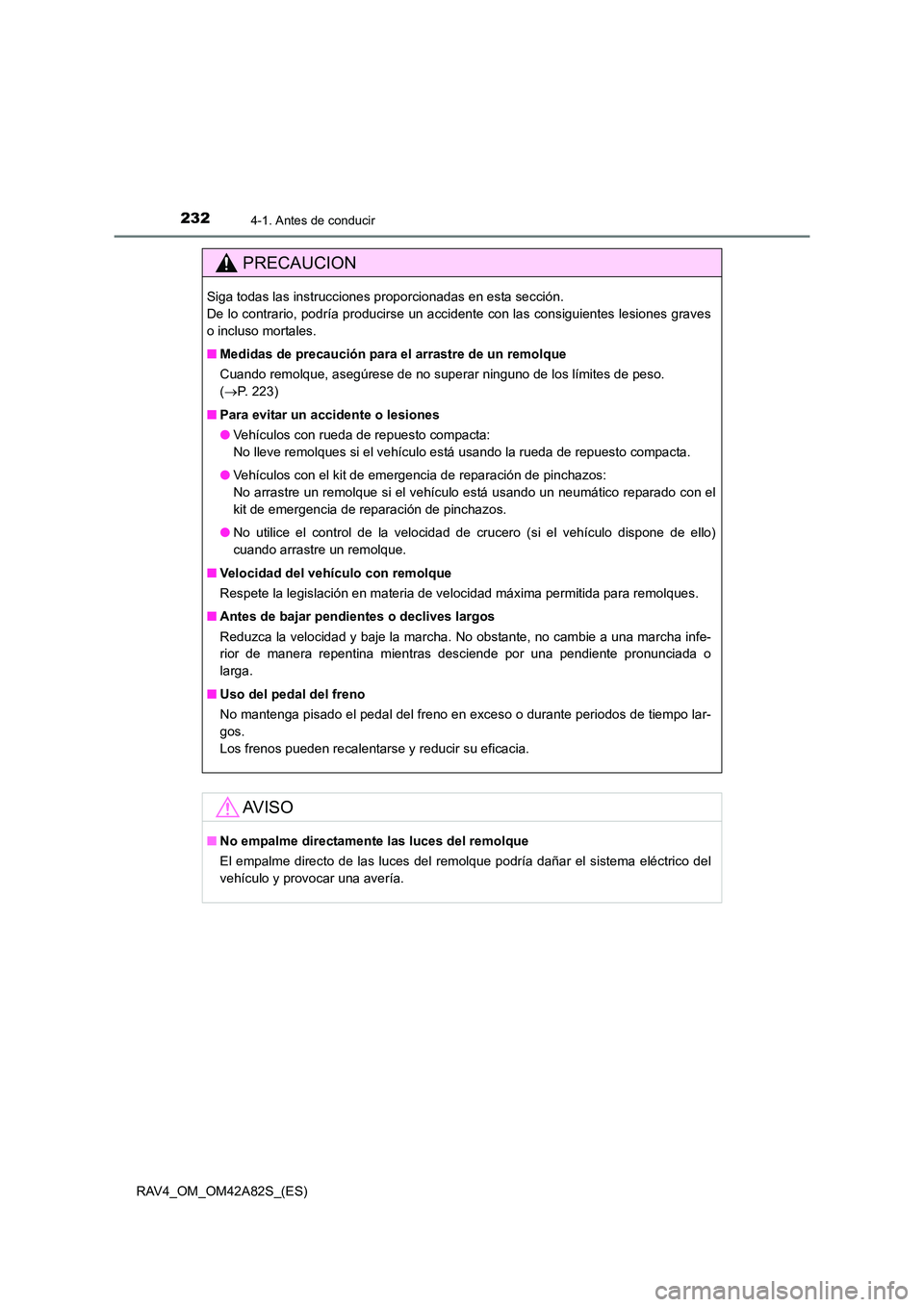

PRECAUCION
Siga todas las instrucciones proporcionadas en esta sección.
De lo contrario, podría producirse un accidente con las consiguientes lesiones graves
o incluso mortales.
■Medidas de precaución para el arrastre de un remolque
Cuando remolque, asegúrese de no superar ninguno de los límites de peso.
(→ P. 223)
■ Para evitar un accidente o lesiones
●Vehículos con rueda de repuesto compacta:
No lleve remolques si el vehículo está usando la rueda de repuesto compacta.
● Vehículos con el kit de emergencia de reparación de pinchazos:
No arrastre un remolque si el vehículo está usando un neumático reparado con el
kit de emergencia de reparación de pinchazos.
● No utilice el control de la velocidad de crucero (si el vehículo dispone de ello)
cuando arrastre un remolque.
■ Velocidad del vehículo con remolque
Respete la legislación en materia de velocidad máxima permitida para remolques.
■ Antes de bajar pendientes o declives largos
Reduzca la velocidad y baje la marcha. No obstante, no cambie a una marcha infe-
rior de manera repentina mientras desciende por una pendiente pronunciada o
larga.
■ Uso del pedal del freno
No mantenga pisado el pedal del freno en exceso o durante periodos de tiempo lar-
gos.
Los frenos pueden recalentarse y reducir su eficacia.
AV I S O
■No empalme directamente las luces del remolque
El empalme directo de las luces del remolque podría dañar el sistema eléctrico del
vehículo y provocar una avería.
