2015 TOYOTA RAV4 Manual del propietario (in Spanish)

609
7Solución de problemas
RAV4_OM_OM42A82S_(ES)7-1. Información importante
Intermitentes de emergencia ........................... 610
Si es necesario detener el vehículo en caso de
emergencia ........................... 611 7-2. Pasos que deben realizarse en
caso de emergencia
Si necesita remolcar el vehículo ................................ 613
Si piensa que algo no funciona correctamente ........ 619
Sistema de corte de la bomba de combustible
(solo vehículos con motor
de gasolina) .......................... 620
Si se enciende un indicador de advertencia o suena un
avisador acústico de
advertencia ........................... 621
Si aparece un mensaje de advertencia ........................... 631
En caso de pinchazo (vehículos con rueda de
repuesto)............................... 651
En caso de pinchazo (vehículos sin rueda de
repuesto)............................... 667
Si el motor no arranca ............. 683
Si la palanca de cambios no puede moverse de la
posición P (excepto
transmisión manual) ............. 685
Si la llave electrónica no funciona correctamente
(vehículos con sistema
inteligente de entrada y
arranque) .............................. 686
Si la batería del vehículo está descargada ........................... 690
Si el vehículo se recalienta ..... 697
Si se acaba el combustible y el motor se cala
(solo motor diésel) ................ 700
Si el vehículo se queda atascado ............................... 701

6107-1. Información importante
RAV4_OM_OM42A82S_(ES)

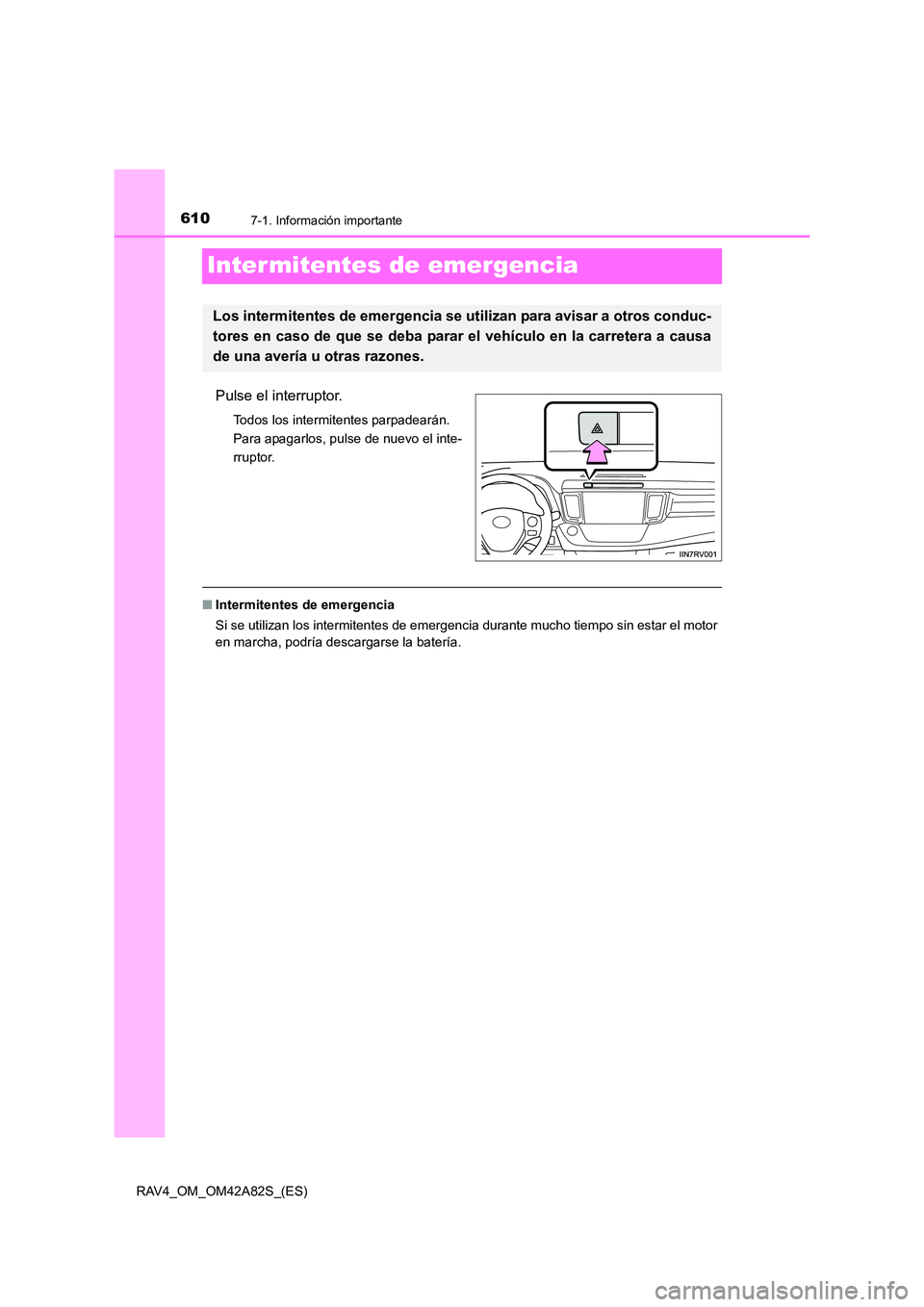

Inter mitentes de emergencia
Pulse el interruptor.
Todos los intermitentes parpadearán.
Para apagarlos, pulse de nuevo el inte-
rruptor.
■Intermitentes de emergencia
Si se utilizan los intermitentes de emergencia durante mucho tiempo sin estar el motor
en marcha, podría descargarse la batería.
Los intermitentes de emergencia se utilizan para avisar a otros conduc-
tores en caso de que se deba parar el vehículo en la carretera a causa
de una avería u otras razones.

611
7
7-1. Información importante
Solución de problemas
RAV4_OM_OM42A82S_(ES)

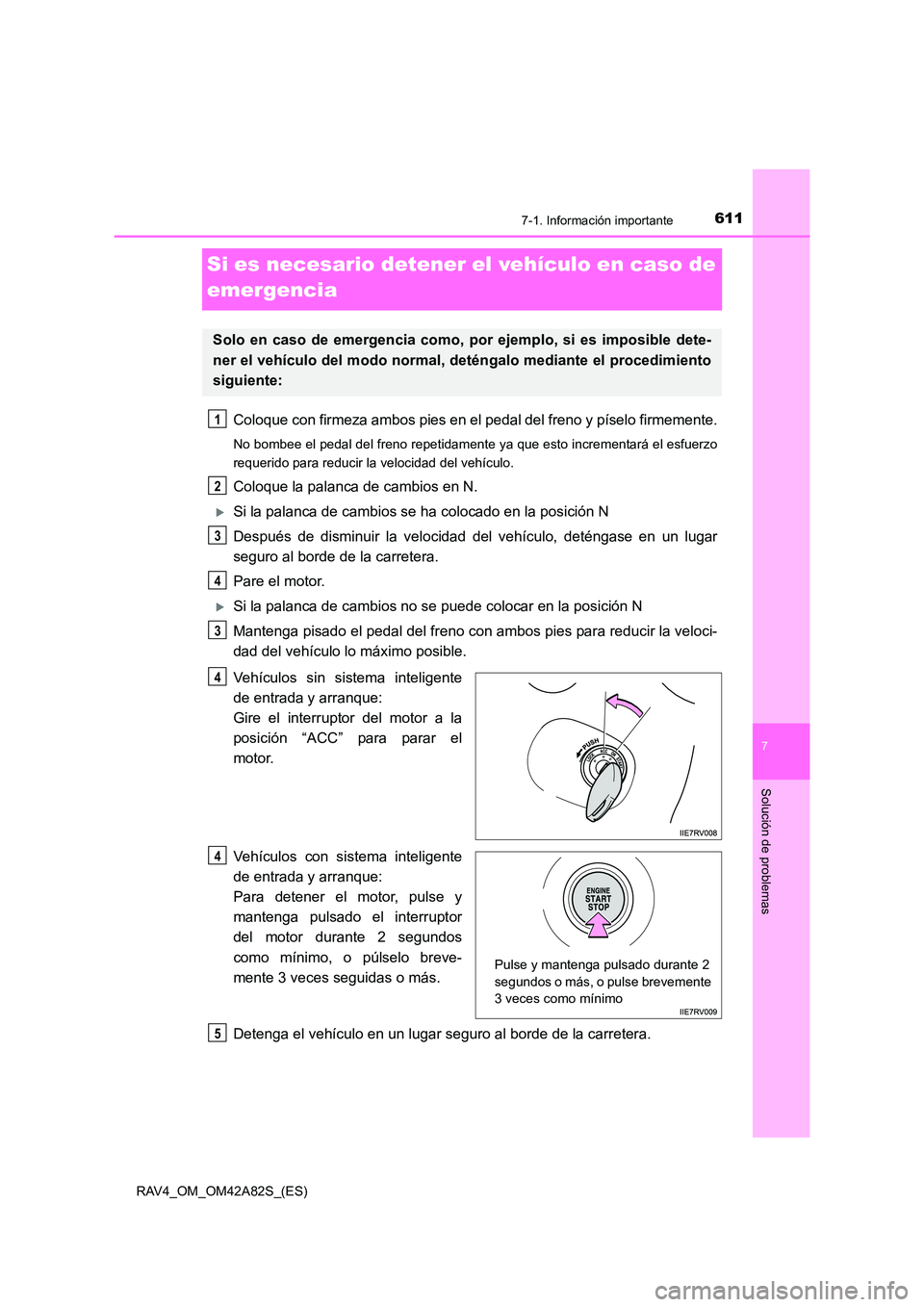

Si es necesario detener el vehículo en caso de
emergencia
Coloque con firmeza ambos pies en el pedal del freno y píselo firmemente.
No bombee el pedal del freno repetidamente ya que esto incrementará el esfuerzo
requerido para reducir la velocidad del vehículo.
Coloque la palanca de cambios en N.
XSi la palanca de cambios se ha colocado en la posición N
Después de disminuir la velocidad del vehículo, deténgase en un lugar
seguro al borde de la carretera.
Pare el motor.
XSi la palanca de cambios no se puede colocar en la posición N
Mantenga pisado el pedal del freno con ambos pies para reducir la veloci-
dad del vehículo lo máximo posible.
Vehículos sin sistema inteligente
de entrada y arranque:
Gire el interruptor del motor a la
posición “ACC” para parar el
motor.
Vehículos con sistema inteligente
de entrada y arranque:
Para detener el motor, pulse y
mantenga pulsado el interruptor
del motor durante 2 segundos
como mínimo, o púlselo breve-
mente 3 veces seguidas o más.
Detenga el vehículo en un lugar seguro al borde de la carretera.
Solo en caso de emergencia como, por ejemplo, si es imposible dete-
ner el vehículo del modo normal, deténgalo mediante el procedimiento
siguiente:
1
2
3
4
3
4
Pulse y mantenga pulsado durante 2
segundos o más, o pulse brevemente
3 veces como mínimo
4
5

6127-1. Información importante
RAV4_OM_OM42A82S_(ES)

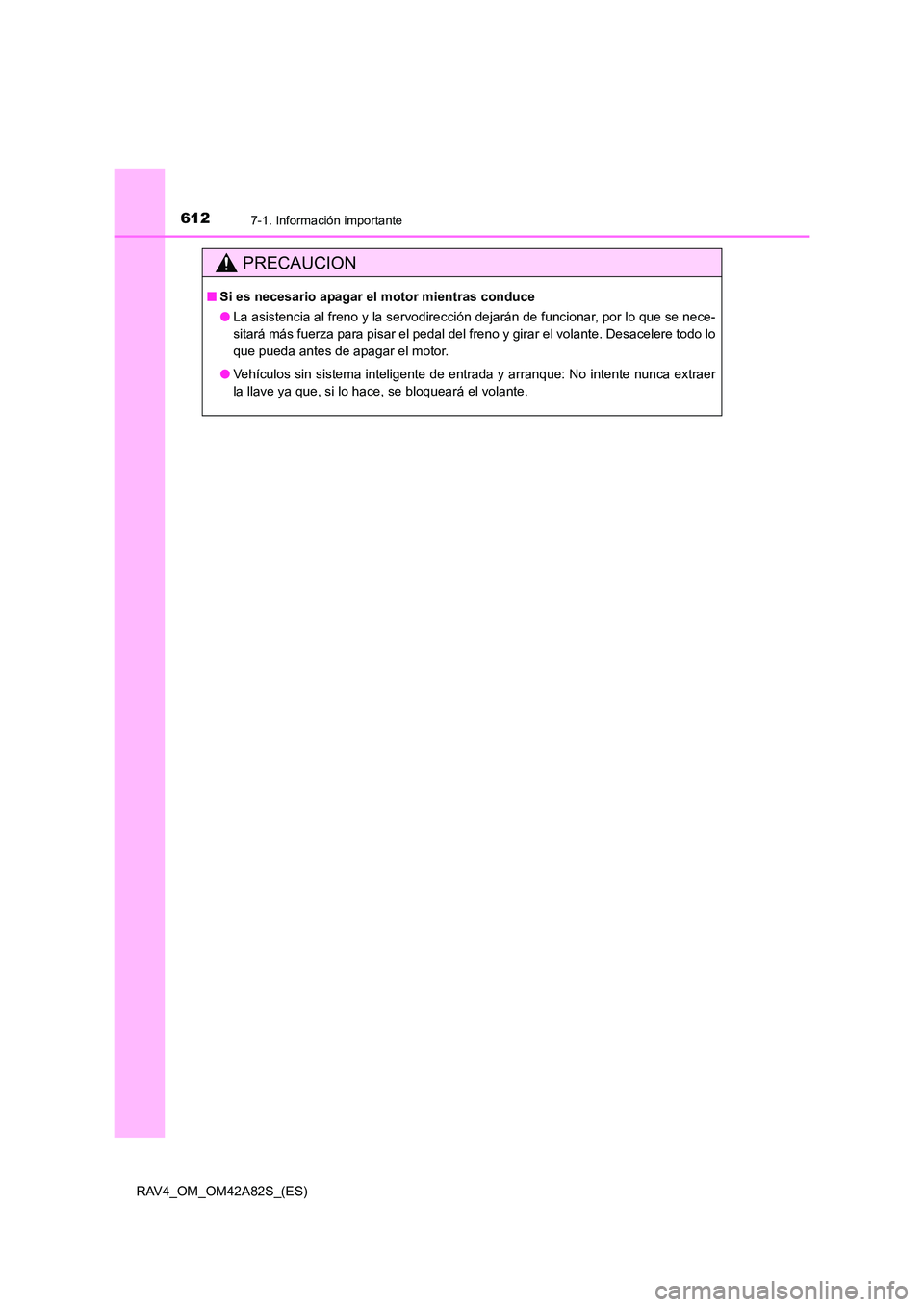

PRECAUCION
■Si es necesario apagar el motor mientras conduce
● La asistencia al freno y la servodirección dejarán de funcionar, por lo que se nece-
sitará más fuerza para pisar el pedal del freno y girar el volante. Desacelere todo lo
que pueda antes de apagar el motor.
● Vehículos sin sistema inteligente de entrada y arranque: No intente nunca extraer
la llave ya que, si lo hace, se bloqueará el volante.

613
7
7-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas
RAV4_OM_OM42A82S_(ES)

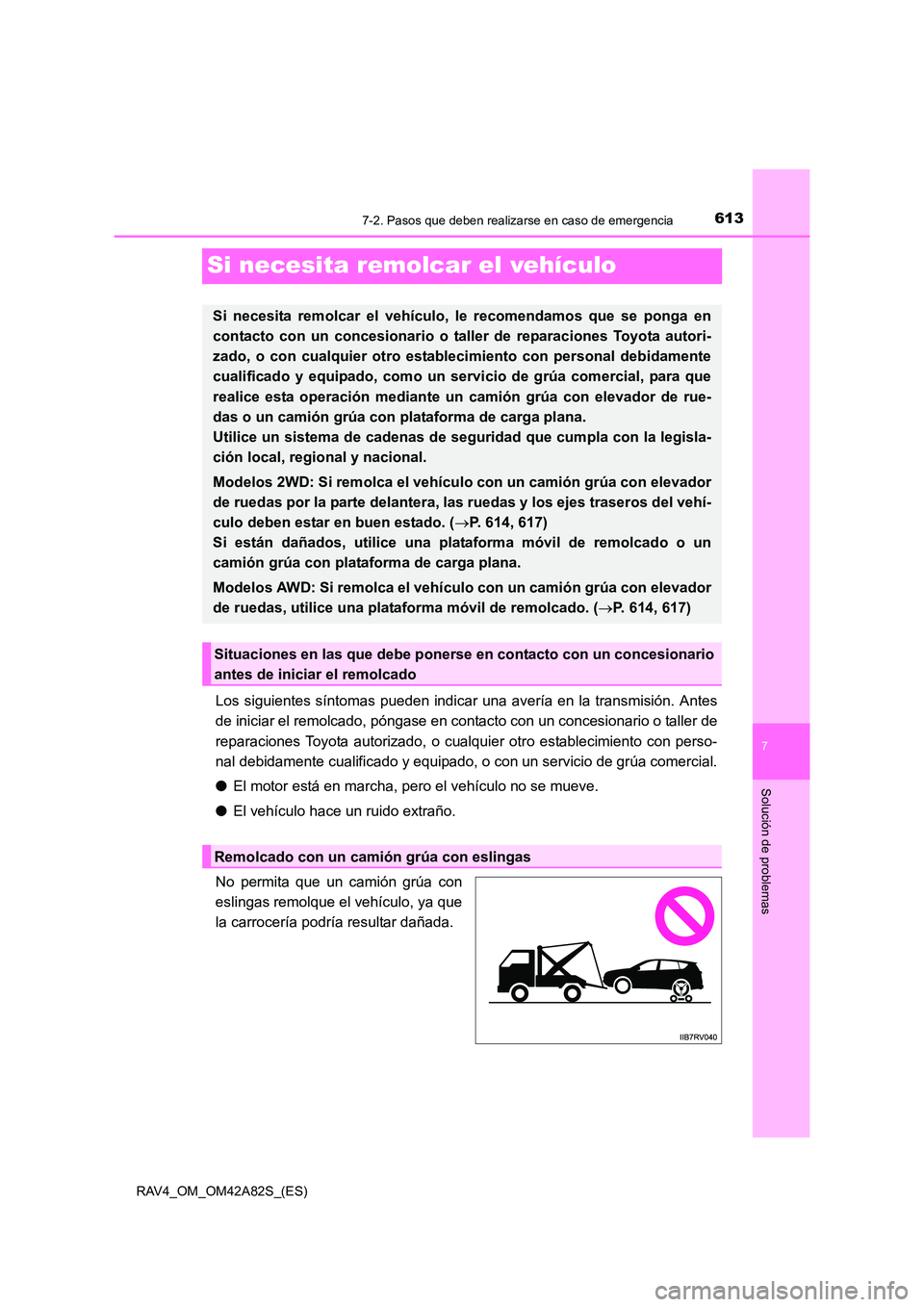

Si necesita remolcar el vehículo
Los siguientes síntomas pueden indicar una avería en la transmisión. Antes
de iniciar el remolcado, póngase en contacto con un concesionario o taller de
reparaciones Toyota autorizado, o cualquier otro establecimiento con perso-
nal debidamente cualificado y equipado, o con un servicio de grúa comercial.
●El motor está en marcha, pero el vehículo no se mueve.
● El vehículo hace un ruido extraño.
No permita que un camión grúa con
eslingas remolque el vehículo, ya que
la carrocería podría resultar dañada.
Si necesita remolcar el vehículo, le recomendamos que se ponga en
contacto con un concesionario o tall er de reparaciones Toyota autori-
zado, o con cualquier otro estableci miento con personal debidamente
cualificado y equipado, como un servicio de grúa comercial, para que
realice esta operación mediante un camión grúa con elevador de rue-
das o un camión grúa con plataforma de carga plana.
Utilice un sistema de cadenas de se guridad que cumpla con la legisla-
ción local, regional y nacional.
Modelos 2WD: Si remolca el vehículo con un camión grúa con elevador
de ruedas por la parte delantera, las ruedas y los ejes traseros del vehí-
culo deben estar en buen estado. ( →P. 614, 617)
Si están dañados, utilice una pl ataforma móvil de remolcado o un
camión grúa con plataforma de carga plana.
Modelos AWD: Si remolca el vehíc ulo con un camión grúa con elevador
de ruedas, utilice una plataforma móvil de remolcado. ( →P. 614, 617)
Situaciones en las que debe ponerse en contacto con un concesionario
antes de iniciar el remolcado
Remolcado con un camión grúa con eslingas

6147-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A82S_(ES)
Si usa cadenas o cables para amarrar
el vehículo, los ángulos sombreados
en negro deben ser de 45°.
No amarre el vehículo con excesiva
fuerza o podría dañarlo.

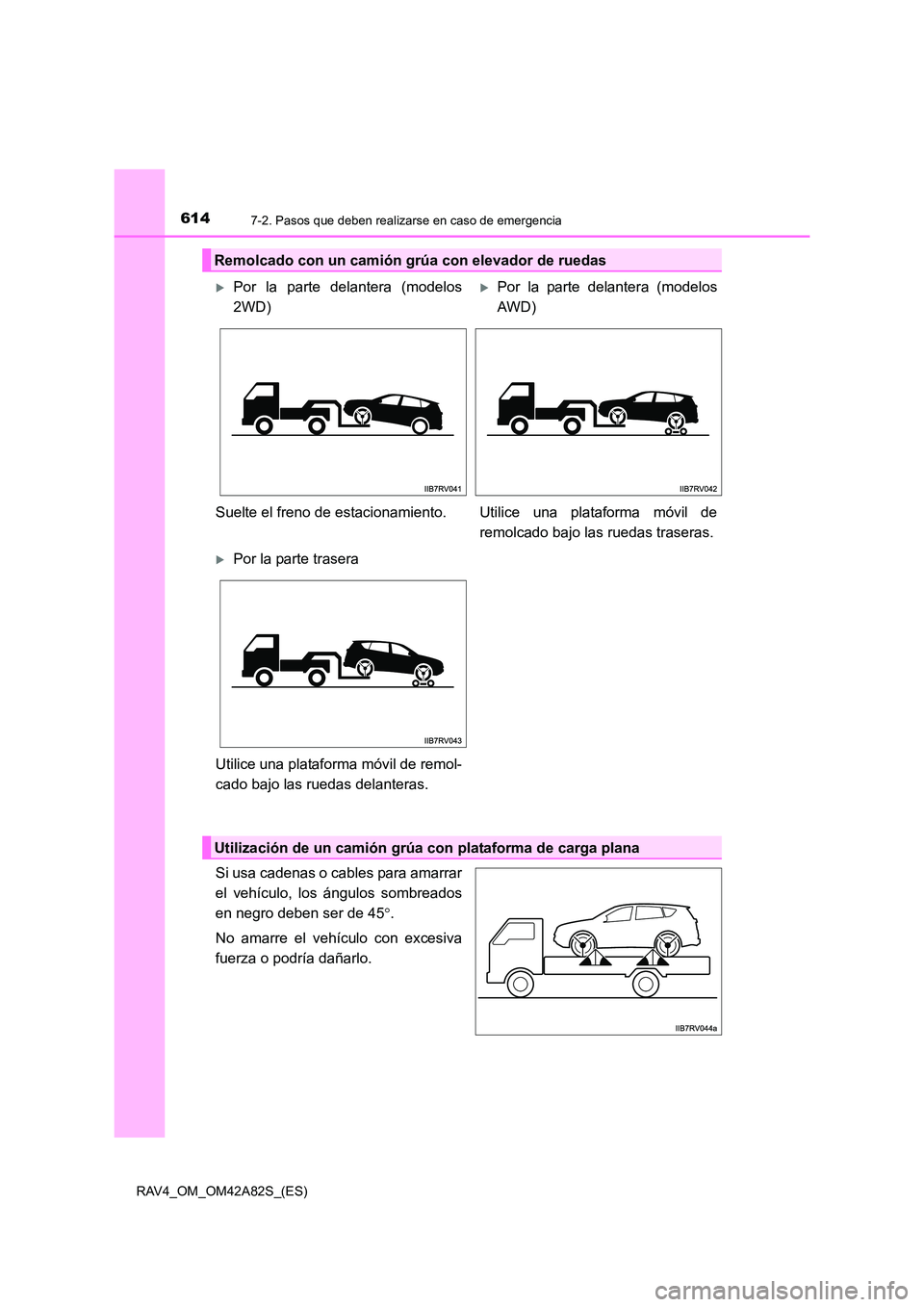

Remolcado con un camión grúa con elevador de ruedas
XPor la parte delantera (modelos
2WD)XPor la parte delantera (modelos
AWD)
Suelte el freno de estacionamiento. Utilice una plataforma móvil de remolcado bajo las ruedas traseras.
XPor la parte trasera
Utilice una plataforma móvil de remol-
cado bajo las ruedas delanteras.
Utilización de un camión grúa con plataforma de carga plana

6157-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
RAV4_OM_OM42A82S_(ES)

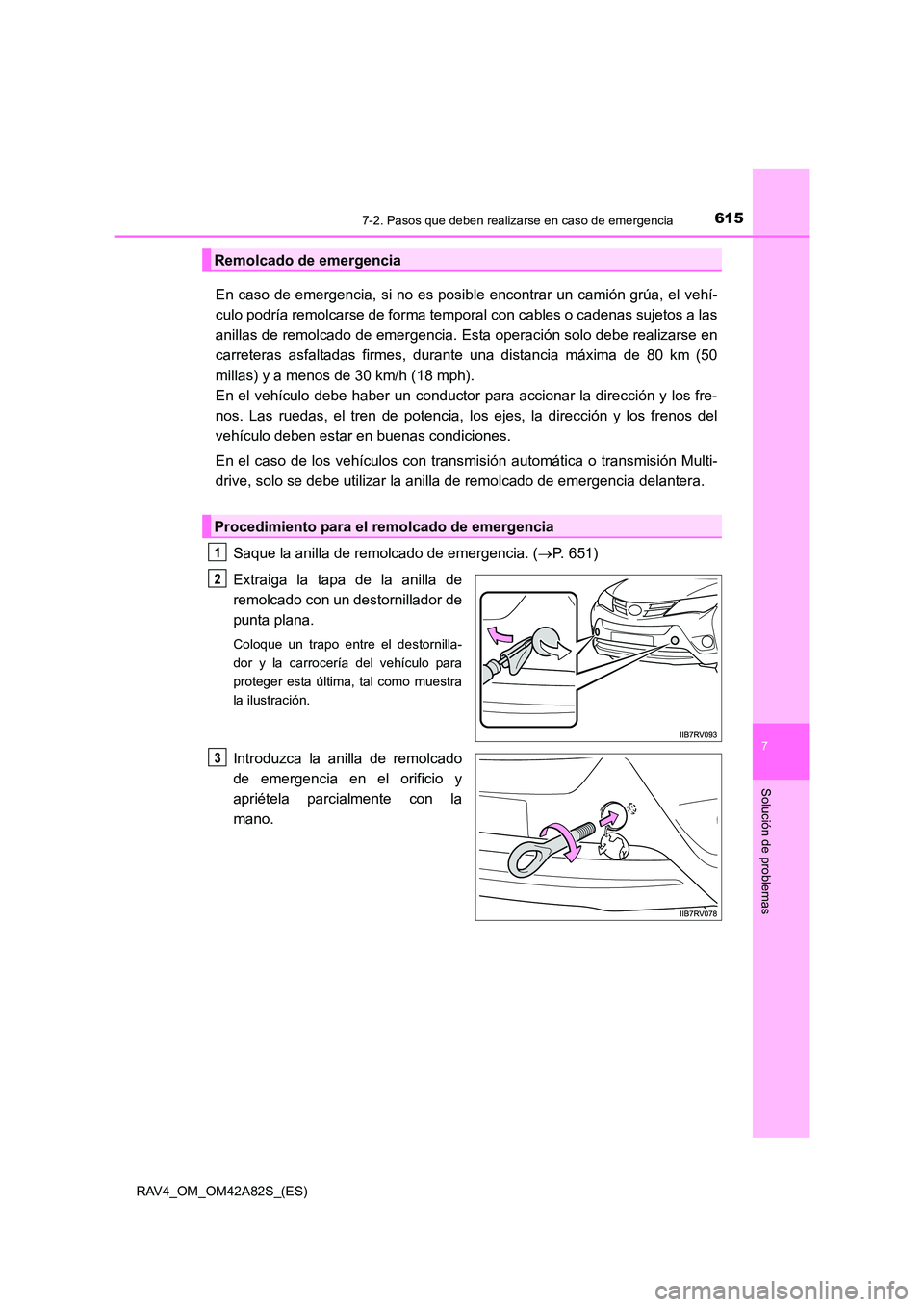

En caso de emergencia, si no es posible encontrar un camión grúa, el vehí-
culo podría remolcarse de forma temporal con cables o cadenas sujetos\
a las
anillas de remolcado de emergencia. Esta operación solo debe realizarse en
carreteras asfaltadas firmes, durante una distancia máxima de 80 km (50
millas) y a menos de 30 km/h (18 mph).
En el vehículo debe haber un conductor para accionar la dirección y los fre-
nos. Las ruedas, el tren de potencia, los ejes, la dirección y los frenos del
vehículo deben estar en buenas condiciones.
En el caso de los vehículos con transmisión automática o transmisión Multi-
drive, solo se debe utilizar la anilla de remolcado de emergencia delantera.Saque la anilla de remolcado de emergencia. ( →P. 651)
Extraiga la tapa de la anilla de
remolcado con un destornillador de
punta plana.
Coloque un trapo entre el destornilla-
dor y la carrocería del vehículo para
proteger esta última, tal como muestra
la ilustración.
Introduzca la anilla de remolcado
de emergencia en el orificio y
apriétela parcialmente con la
mano.
Remolcado de emergencia
Procedimiento para el remolcado de emergencia
1
2
3

6167-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A82S_(ES)
Termine de apretar bien la anilla de
remolcado de emergencia con una
llave para tuercas de ruedas o con
una barra de metal resistente.
Fije los cables o las cadenas de forma segura a las anillas de remolcado
de emergencia.
Tenga cuidado para no provocar daños en la carrocería.
Entre en el vehículo que se va a remolcar y arranque el motor.
Si el motor no arranca, coloque el interruptor del motor en la posición “ON” (vehícu-
los sin sistema inteligente de entrada y arranque) o en modo IGNITION ON (vehí-
culos con sistema inteligente de entrada y arranque).
Vehículos con sistema de parada y arranque: Antes de remolcar el vehículo, colo-
que el interruptor del motor en la posición “LOCK” (vehículos sin sistema inteligente
de entrada y arranque) o desactívelo una vez (vehículos con sistema inteligente de
entrada y arranque) y, a continuación, arranque el motor.
Coloque la palanca de cambios en N y suelte el freno de estacionamiento.
Si la palanca de cambios no puede moverse: →P. 6 8 5
■ Durante el remolcado
Si el motor no está en marcha, no funcionarán la servodirección ni el servofreno, por
lo que será más complicado frenar y controlar la dirección.
■ Llave para tuercas de ruedas
La llave para tuercas de ruedas se encuentra en el compartimiento de equipajes.
(→ P. 651)
4
5
6
7
