2015 TOYOTA RAV4 Manual del propietario (in Spanish)

697
7
7-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas
RAV4_OM_OM42A82S_(ES)
Si el vehículo se recalienta
Pare el vehículo en un lugar seguro y apague el sistema de aire acondicio-
nado. A continuación, detenga el motor.
Si sale vapor:
Cuando note que el vapor ha remitido, levante cuidadosamente el capó.
Si no sale vapor:
Levante con cuidado el capó.
Cuando el motor se haya enfriado lo suficiente, inspeccione los manguitos
y el núcleo del radiador (radiador) en busca de fugas.Radiador
Ventiladores de refrigeración
Si se produce la fuga de una gran
cantidad de refrigerante, póngase
en contacto inmediatamente con un
concesionario o taller de reparacio-
nes Toyota autorizado, o con cual-
quier otro establecimiento con
personal debidamente cualificado y
equipado.
Los siguientes síntomas pueden indi car el recalentamiento del vehí-
culo.
● El indicador de advertencia de temperatura alta del refrigerante del
motor ( →P. 624) se enciende, o se produce una pérdida de potencia del
motor. (Por ejemplo, la velocidad del vehículo no se incrementa).
● Sale vapor por debajo del capó.
Procedimientos de corrección
1
2
3
1
2

6987-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A82S_(ES)

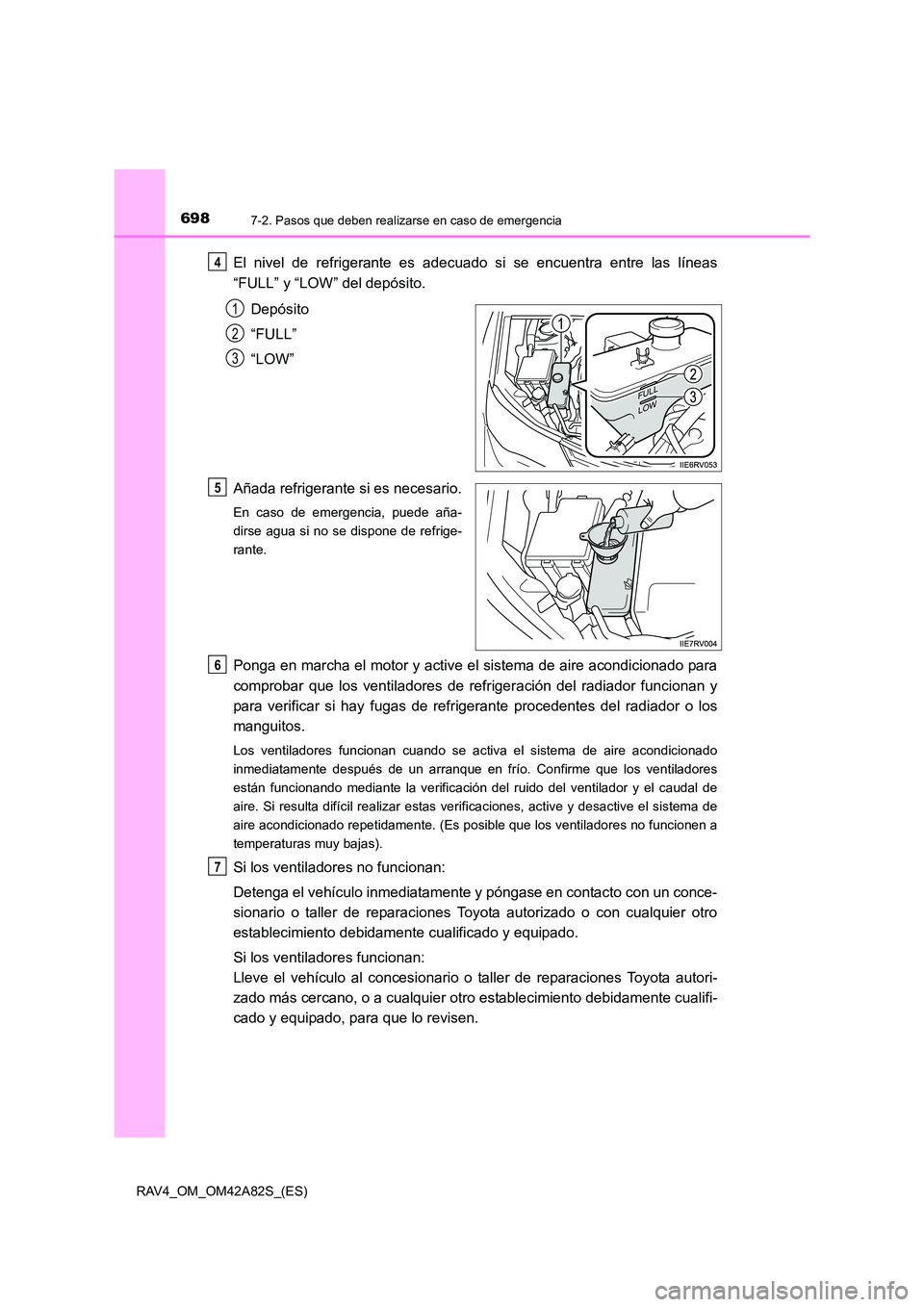

El nivel de refrigerante es adecuado si se encuentra entre las líneas
“FULL” y “LOW” del depósito.Depósito
“FULL”
“LOW”
Añada refrigerante si es necesario.
En caso de emergencia, puede aña-
dirse agua si no se dispone de refrige-
rante.
Ponga en marcha el motor y active el sistema de aire acondicionado para
comprobar que los ventiladores de refrigeración del radiador funcionan y
para verificar si hay fugas de refrigerante procedentes del radiador o los
manguitos.
Los ventiladores funcionan cuando se activa el sistema de aire acondicionado
inmediatamente después de un arranque en frío. Confirme que los ventiladores
están funcionando mediante la verificación del ruido del ventilador y el caudal de
aire. Si resulta difícil realizar estas verificaciones, active y desactive el sistema de
aire acondicionado repetidamente. (Es posible que los ventiladores no funcionen a
temperaturas muy bajas).
Si los ventiladores no funcionan:
Detenga el vehículo inmediatamente y póngase en contacto con un conce-
sionario o taller de reparaciones Toyota autorizado o con cualquier otro
establecimiento debidamente cualificado y equipado.
Si los ventiladores funcionan:
Lleve el vehículo al concesionario o taller de reparaciones Toyota autori-
zado más cercano, o a cualquier otro establecimiento debidamente cualifi-
cado y equipado, para que lo revisen.
4
1
2
3
5
6
7

6997-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
RAV4_OM_OM42A82S_(ES)

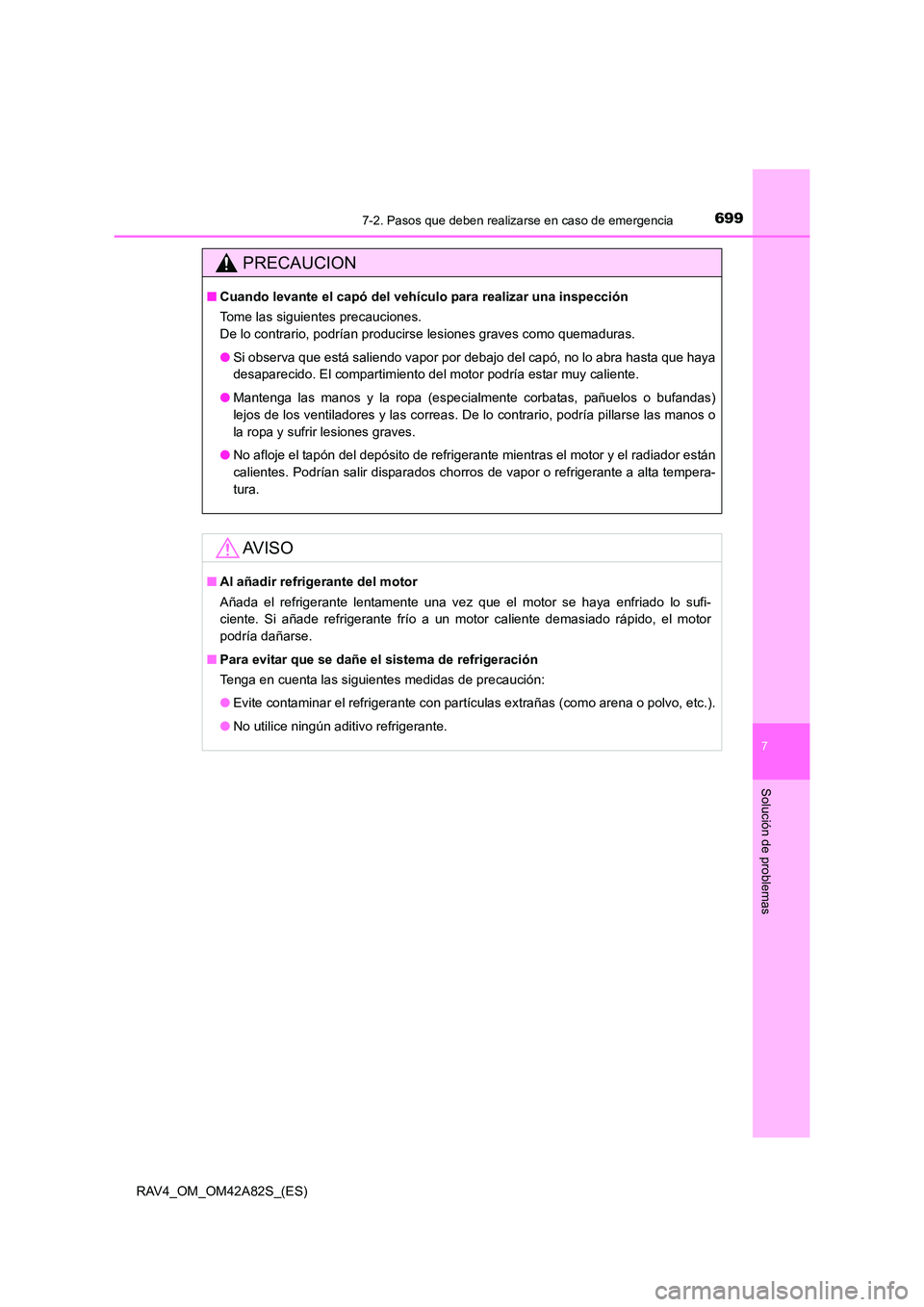

PRECAUCION
■Cuando levante el capó del vehícul o para realizar una inspección
Tome las siguientes precauciones.
De lo contrario, podrían producirse lesiones graves como quemaduras.
● Si observa que está saliendo vapor por debajo del capó, no lo abra hasta que haya
desaparecido. El compartimiento del motor podría estar muy caliente.
● Mantenga las manos y la ropa (especialmente corbatas, pañuelos o bufandas)
lejos de los ventiladores y las correas. De lo contrario, podría pillarse las manos o
la ropa y sufrir lesiones graves.
● No afloje el tapón del depósito de refrigerante mientras el motor y el radiador están
calientes. Podrían salir disparados chorro s de vapor o refrigerante a alta tempera-
tura.
AV I S O
■ Al añadir refrigerante del motor
Añada el refrigerante lentamente una vez que el motor se haya enfriado lo sufi-
ciente. Si añade refrigerante frío a un motor caliente demasiado rápido, el motor
podría dañarse.
■ Para evitar que se dañe el sistema de refrigeración
Tenga en cuenta las siguientes medidas de precaución:
●Evite contaminar el refrigerante con partículas extrañas (como arena o polvo, etc.).
● No utilice ningún aditivo refrigerante.

7007-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A82S_(ES)

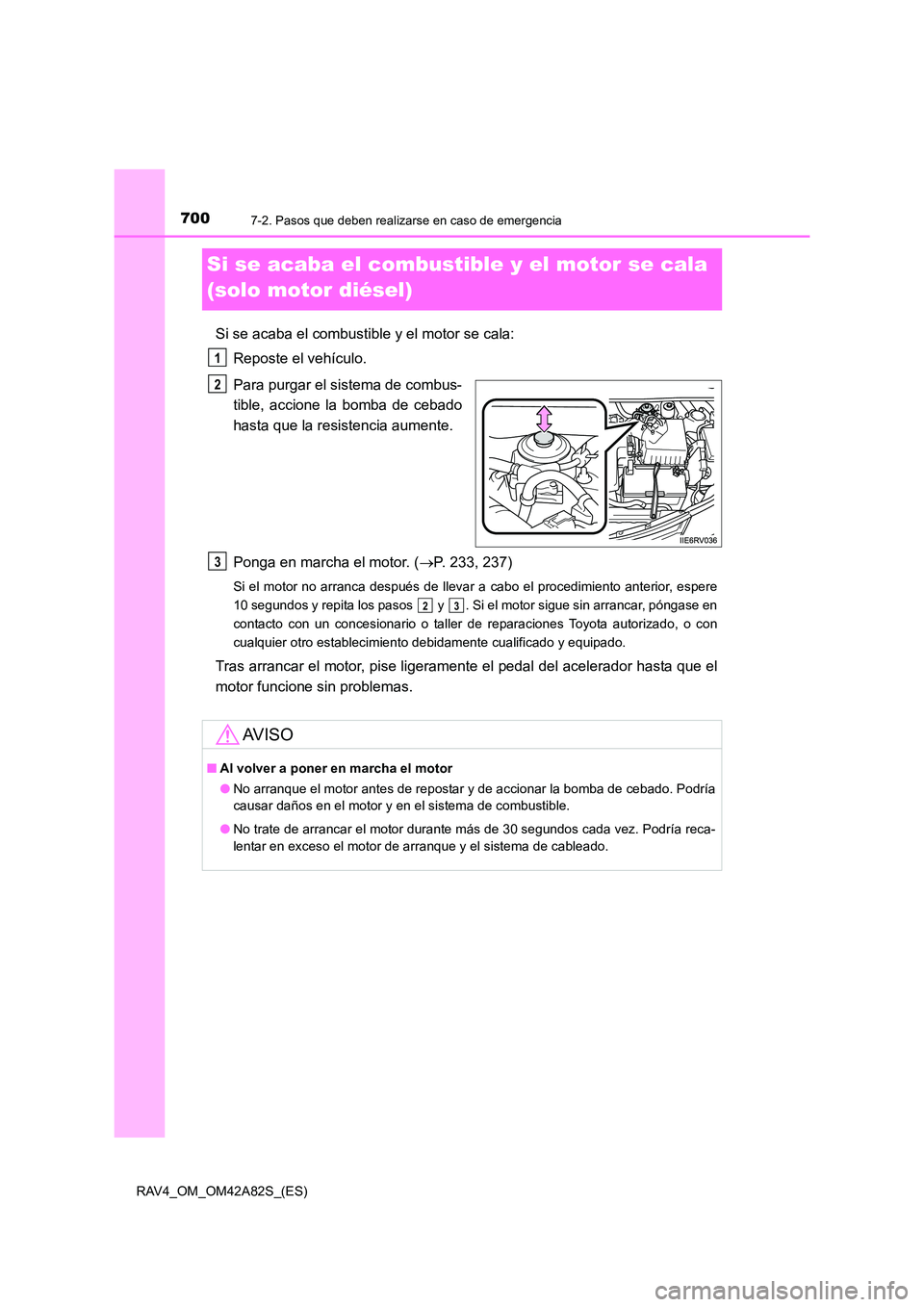

Si se acaba el combustible y el motor se cala
(solo motor diésel)
Si se acaba el combustible y el motor se cala:Reposte el vehículo.
Para purgar el sistema de combus-
tible, accione la bomba de cebado
hasta que la resistencia aumente.
Ponga en marcha el motor. ( →P. 233, 237)
Si el motor no arranca después de llevar a cabo el procedimiento anterior, espere
10 segundos y repita los pasos y . Si el motor sigue sin arrancar, póngase en
contacto con un concesionario o taller de reparaciones Toyota autorizado, o con
cualquier otro establecimiento debidamente cualificado y equipado.
Tras arrancar el motor, pise ligeramente el pedal del acelerador hasta que el
motor funcione sin problemas.
1
2
AV I S O
■ Al volver a poner en marcha el motor
●No arranque el motor antes de repostar y de accionar la bomba de cebado. Podría
causar daños en el motor y en el sistema de combustible.
● No trate de arrancar el motor durante más de 30 segundos cada vez. Podría reca-
lentar en exceso el motor de arranque y el sistema de cableado.
3
23

701
7
7-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas
RAV4_OM_OM42A82S_(ES)

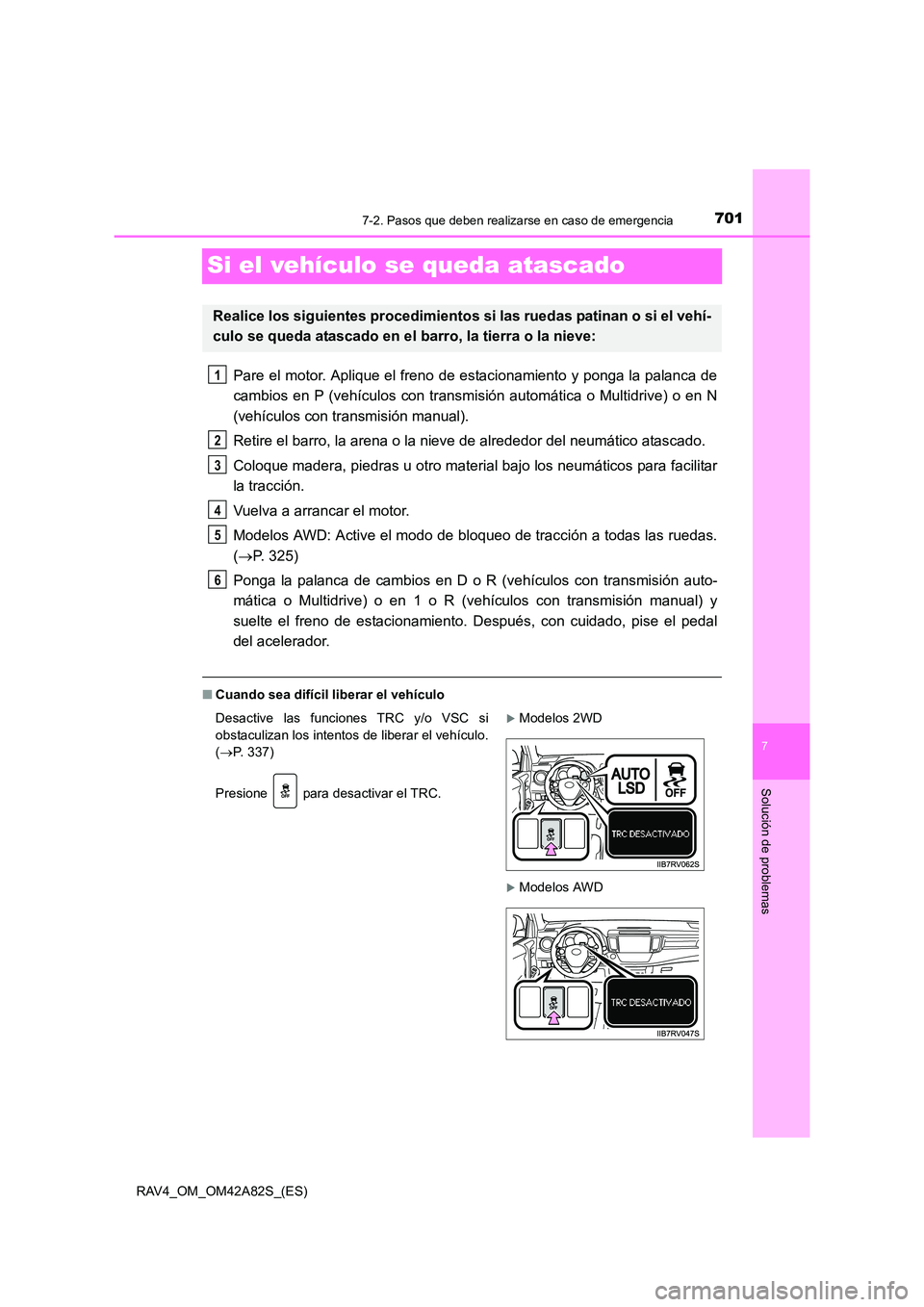

Si el vehículo se queda atascado
Pare el motor. Aplique el freno de estacionamiento y ponga la palanca de
cambios en P (vehículos con transmisión automática o Multidrive) o en N
(vehículos con transmisión manual).
Retire el barro, la arena o la nieve de alrededor del neumático atascado.
Coloque madera, piedras u otro material bajo los neumáticos para facilitar
la tracción.
Vuelva a arrancar el motor.
Modelos AWD: Active el modo de bloqueo de tracción a todas las ruedas.
(→ P. 325)
Ponga la palanca de cambios en D o R (vehículos con transmisión auto-
mática o Multidrive) o en 1 o R (vehículos con transmisión manual) y
suelte el freno de estacionamiento. Después, con cuidado, pise el pedal
del acelerador.
■ Cuando sea difícil liberar el vehículo
Realice los siguientes procedimientos si las ruedas patinan o si el vehí-
culo se queda atascado en el barro, la tierra o la nieve:
Desactive las funciones TRC y/o VSC si
obstaculizan los intentos de liberar el vehículo.
( → P. 337)
Presione para desactivar el TRC.XModelos 2WD
XModelos AWD
1
2
3
4
5
6

7027-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A82S_(ES)

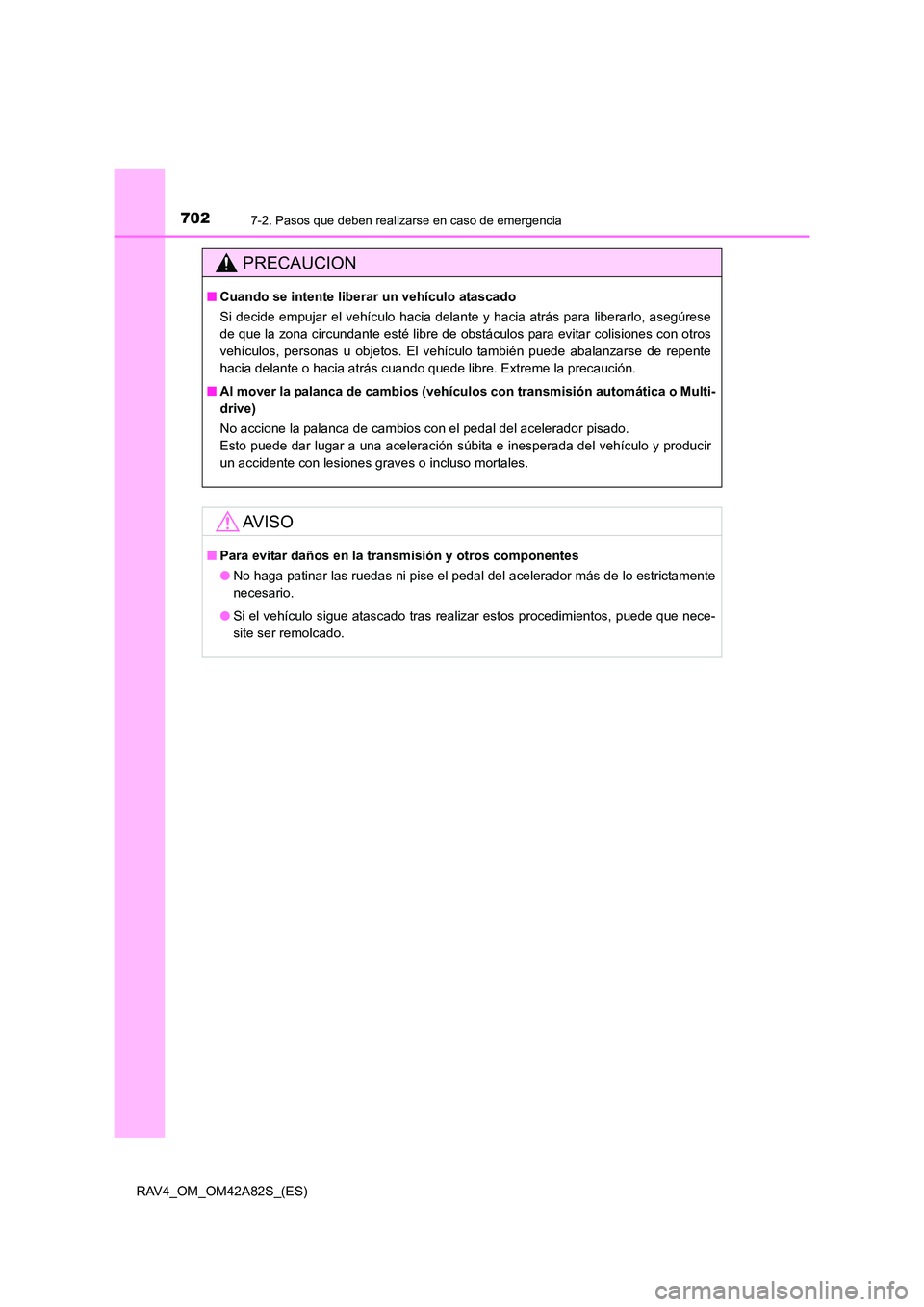

PRECAUCION
■Cuando se intente liberar un vehículo atascado
Si decide empujar el vehículo hacia delante y hacia atrás para liberarlo, asegúrese
de que la zona circundante esté libre de obstáculos para evitar colisiones con otros
vehículos, personas u objetos. El vehículo también puede abalanzarse de repente
hacia delante o hacia atrás cuando quede libre. Extreme la precaución.
■ Al mover la palanca de ca mbios (vehículos con transm isión automática o Multi-
drive)
No accione la palanca de cambios con el pedal del acelerador pisado.
Esto puede dar lugar a una aceleración súbita e inesperada del vehículo y producir
un accidente con lesiones graves o incluso mortales.
AV I S O
■ Para evitar daños en la tr ansmisión y otros componentes
● No haga patinar las ruedas ni pise el pedal del acelerador más de lo estrictamente
necesario.
● Si el vehículo sigue atascado tras realizar estos procedimientos, puede que nece-
site ser remolcado.

703
8

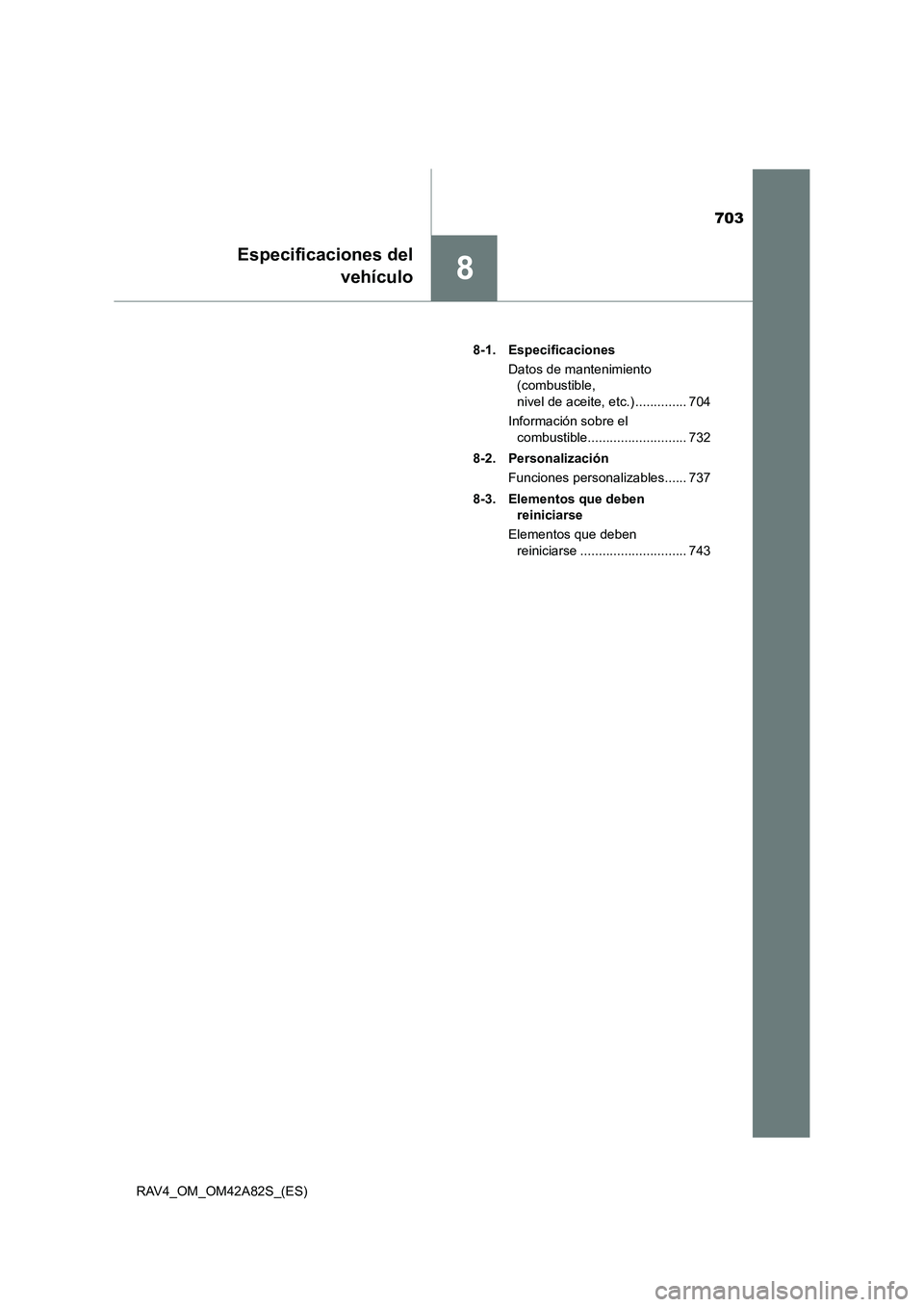

Especificaciones delvehículo
RAV4_OM_OM42A82S_(ES) 8-1. Especificaciones
Datos de mantenimiento (combustible,
nivel de aceite, etc.) .............. 704
Información sobre el combustible........................... 732
8-2. Personalización Funciones personalizables...... 737
8-3. Elementos que deben reiniciarse
Elementos que deben reiniciarse ............................. 743

7048-1. Especificaciones
RAV4_OM_OM42A82S_(ES)

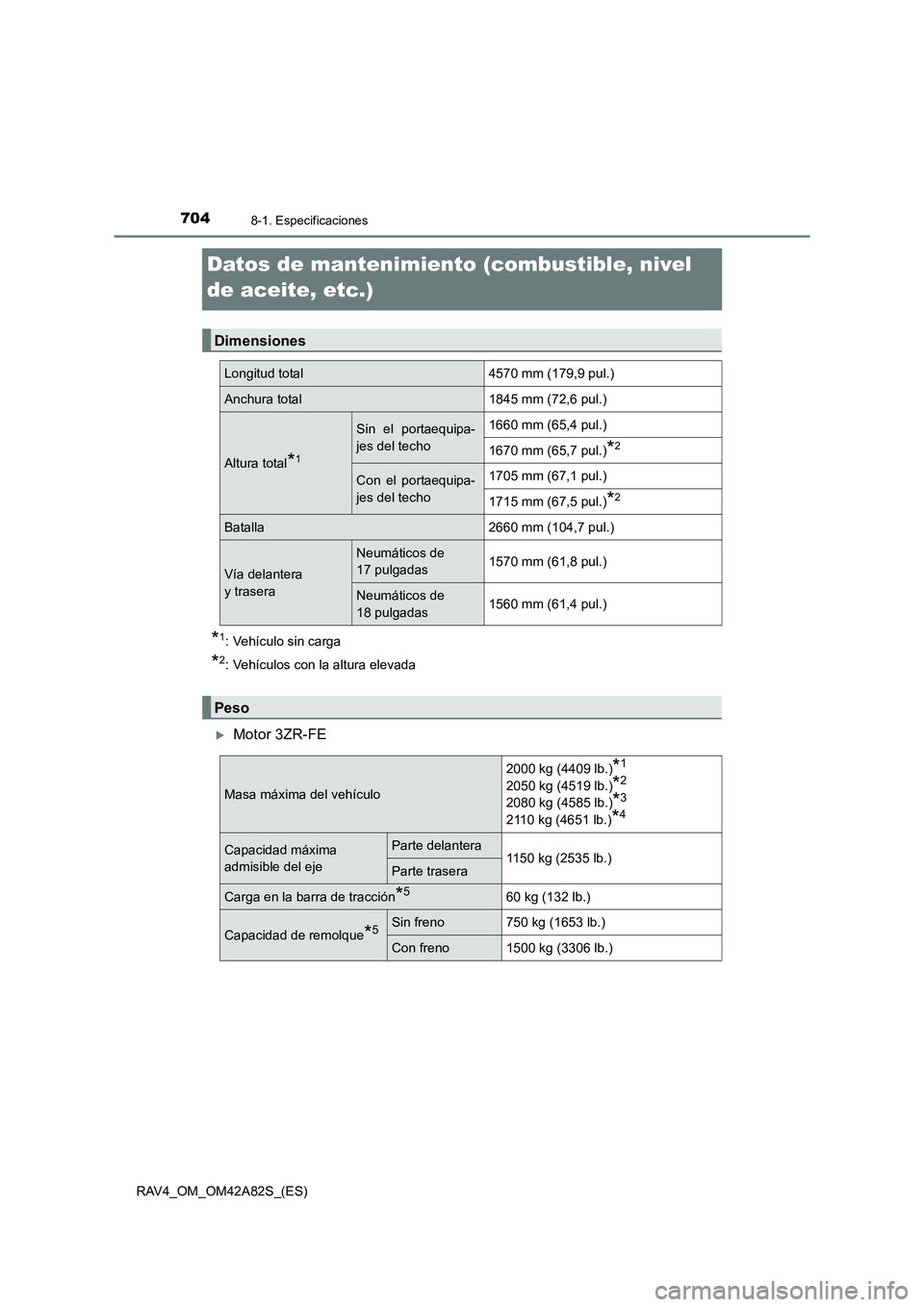

Datos de mantenimiento (combustible, nivel
de aceite, etc.)*
1: Vehículo sin carga
*2: Vehículos con la altura elevada
XMotor 3ZR-FE
Dimensiones
Longitud total4570 mm (179,9 pul.)
Anchura total1845 mm (72,6 pul.)
Altura total*1
Sin el portaequipa-
jes del techo1660 mm (65,4 pul.)
1670 mm (65,7 pul.)*2
Con el portaequipa-
jes del techo1705 mm (67,1 pul.)
1715 mm (67,5 pul.)*2
Batalla2660 mm (104,7 pul.)
Vía delantera
y trasera
Neumáticos de
17 pulgadas1570 mm (61,8 pul.)
Neumáticos de
18 pulgadas1560 mm (61,4 pul.)
Peso
Masa máxima del vehículo
2000 kg (4409 lb.)*1
2050 kg (4519 lb.)*2
2080 kg (4585 lb.)*3
2110 kg (4651 lb.)*4
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*560 kg (132 lb.)
Capacidad de remolque*5Sin freno750 kg (1653 lb.)
Con freno1500 kg (3306 lb.)
