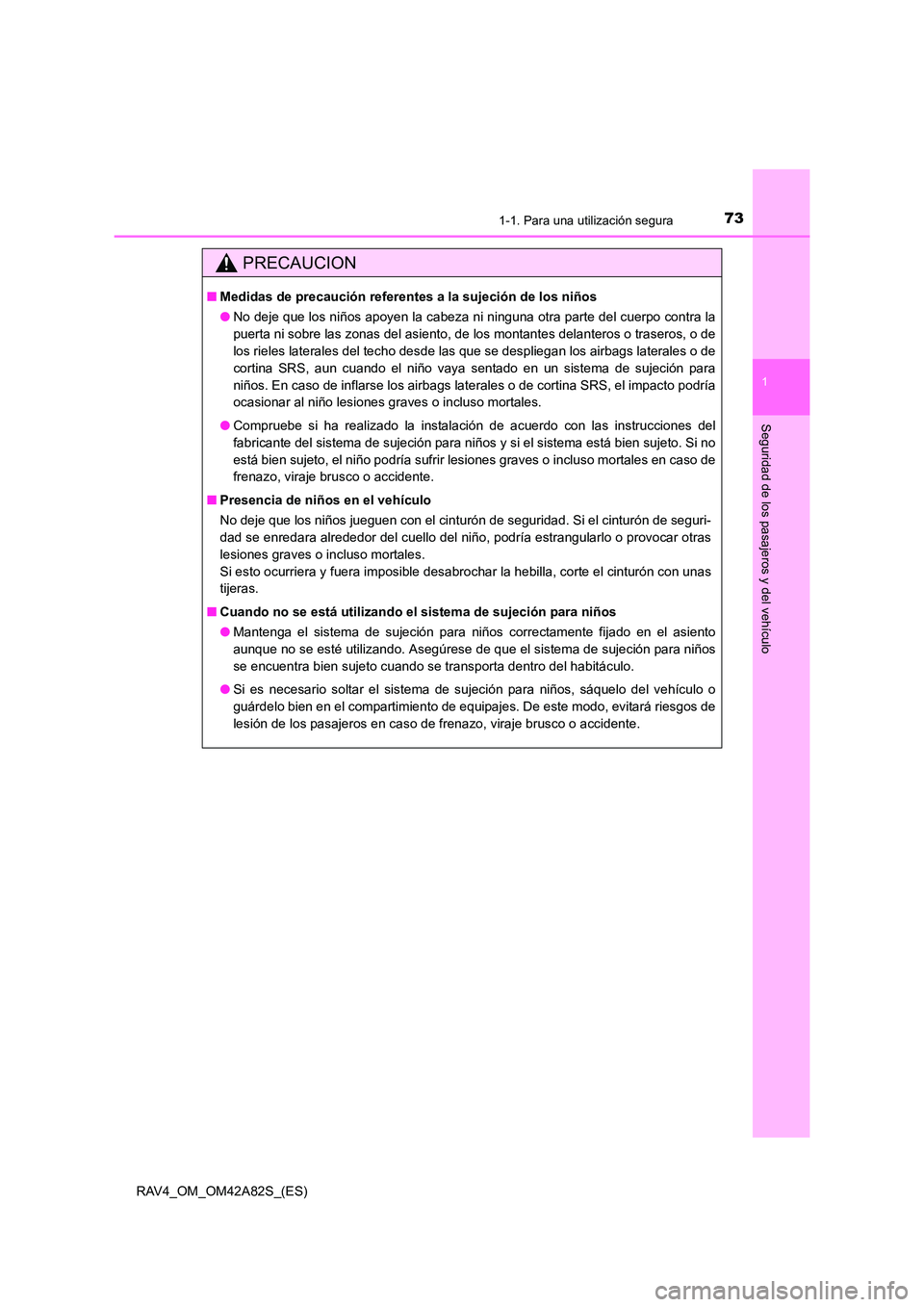

731-1. Para una utilización segura
1
RAV4_OM_OM42A82S_(ES)
Seguridad de los pasajeros y del vehículo
PRECAUCION
■Medidas de precaución referentes a la sujeción de los niños
● No deje que los niños apoyen la cabeza ni ninguna otra parte del cuerpo contra la
puerta ni sobre las zonas del asiento, de los montantes delanteros o traseros, o de
los rieles laterales del techo desde las que se despliegan los airbags laterales o de
cortina SRS, aun cuando el niño vaya sentado en un sistema de sujeción para
niños. En caso de inflarse los airbags laterales o de cortina SRS, el impacto podría
ocasionar al niño lesiones graves o incluso mortales.
● Compruebe si ha realizado la instalación de acuerdo con las instrucciones del
fabricante del sistema de sujeción para niños y si el sistema está bien sujeto. Si no
está bien sujeto, el niño podría sufrir lesiones graves o incluso mortales en caso de
frenazo, viraje brusco o accidente.
■ Presencia de niños en el vehículo
No deje que los niños jueguen con el cinturón de seguridad. Si el cinturón de seguri-
dad se enredara alrededor del cuello del niño , podría estrangularlo o provocar otras
lesiones graves o incluso mortales.
Si esto ocurriera y fuera imposible desabrochar la hebilla, corte el cinturón con unas
tijeras.
■ Cuando no se está util izando el sistema de sujeción para niños
● Mantenga el sistema de sujeción para niños correctamente fijado en el asiento
aunque no se esté utilizando. Asegúrese de que el sistema de sujeción para niños
se encuentra bien sujeto cuando se transporta dentro del habitáculo.
● Si es necesario soltar el sistema de sujeción para niños, sáquelo del vehículo o
guárdelo bien en el compartimiento de equipajes. De este modo, evitará riesgos de
lesión de los pasajeros en caso de frenazo, viraje brusco o accidente.

741-1. Para una utilización segura
RAV4_OM_OM42A82S_(ES)
Instalación de sistemas de sujeción para
niños
Cinturones de seguridad (los cinturo-
nes con ELR requieren
clips inmovilizadores)
Anclajes rígidos ISOFIX (sistema de
sujeción para niños ISOFIX)
Los asientos traseros laterales cuentan
con anclajes inferiores. (Botones que
muestran la ubicación de los anclajes
en los asientos).
Soportes de anclaje (para la correa
superior)
Cada uno de los asientos traseros late-
rales cuenta con un soporte de anclaje.
(Etiquetas que muestran la ubicación
del soporte de anclaje).
Siga las instrucciones del fabricante del sistema de sujeción para
niños. Fije con firmeza el sistema de sujeción para niños a los asientos
con un cinturón de seguridad o con los anclajes rígidos ISOFIX.
Cuando instale un sistema de sujeción para niños, fije la correa supe-
rior.

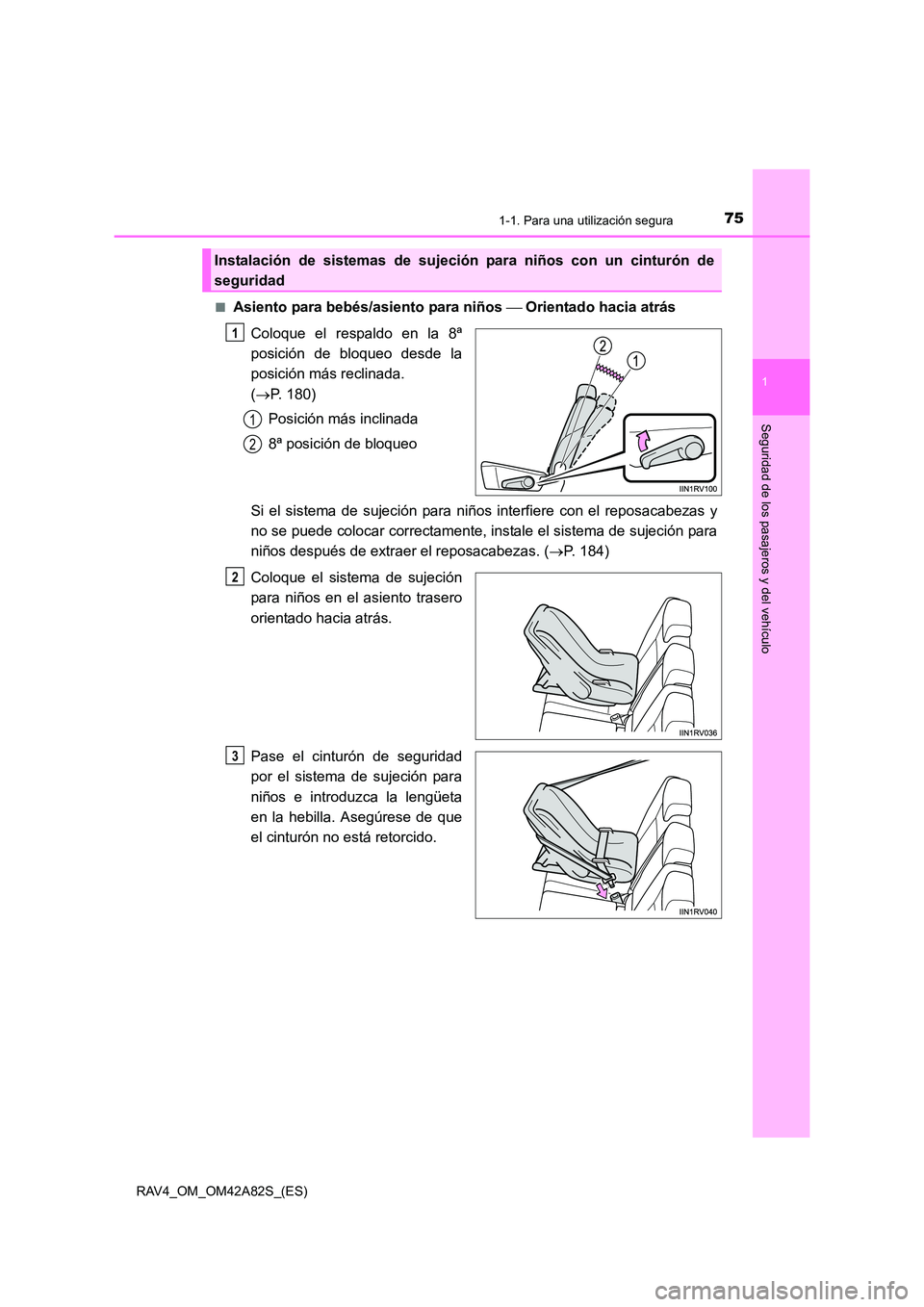

751-1. Para una utilización segura
1
RAV4_OM_OM42A82S_(ES)
Seguridad de los pasajeros y del vehículo
■Asiento para bebés/asiento para niños  Orientado hacia atrás
Coloque el respaldo en la 8ª
posición de bloqueo desde la
posición más reclinada.
( → P. 180)
Posición más inclinada
8ª posición de bloqueo
Si el sistema de sujeción para niños interfiere con el reposacabezas y
no se puede colocar correctamente, instale el sistema de sujeción para
niños después de extraer el reposacabezas. ( →P. 184)
Coloque el sistema de sujeción
para niños en el asiento trasero
orientado hacia atrás.
Pase el cinturón de seguridad
por el sistema de sujeción para
niños e introduzca la lengüeta
en la hebilla. Asegúrese de que
el cinturón no está retorcido.
Instalación de sistemas de sujeción para niños con un cinturón de
seguridad
1
1
2
2
3

761-1. Para una utilización segura
RAV4_OM_OM42A82S_(ES)
Coloque un clip inmovilizador
junto a la lengüeta del cinturón
de cadera y de hombro inser-
tando la cincha de cadera y de
hombro por las ranuras del clip
inmovilizador. Abroche de
nuevo el cinturón. Si el cinturón
está flojo, desenganche la hebi-
lla y vuelva a colocar el clip
inmovilizador.
■Asiento para niños  orientado hacia delante
Coloque el respaldo en la 8ª
posición de bloqueo desde la
posición más reclinada.
( → P. 180)
Posición más inclinada
8ª posición de bloqueo
Si el sistema de sujeción para niños interfiere con el reposacabezas y
no se puede colocar correctamente, instale el sistema de sujeción para
niños después de extraer el reposacabezas. ( →P. 184)
Coloque el sistema de sujeción
para niños en el asiento orien-
tado hacia delante.
4
1
1
2
2

771-1. Para una utilización segura
1
RAV4_OM_OM42A82S_(ES)
Seguridad de los pasajeros y del vehículo
Pase el cinturón de seguridad
por el sistema de sujeción para
niños e introduzca la lengüeta
en la hebilla. Asegúrese de que
el cinturón no está retorcido.
Coloque un clip inmovilizador
junto a la lengüeta del cinturón
de cadera y de hombro inser-
tando la cincha de cadera y de
hombro por las ranuras del clip
inmovilizador. Abroche de
nuevo el cinturón. Si el cinturón
está flojo, desenganche la hebi-
lla y vuelva a colocar el clip
inmovilizador.3
4

781-1. Para una utilización segura
RAV4_OM_OM42A82S_(ES)■
Asiento júnior
Coloque el respaldo en la 8ª
posición de bloqueo desde la
posición más reclinada.
(→ P. 180)
Posición más inclinada
8ª posición de bloqueo
Si el sistema de sujeción para niños interfiere con el reposacabezas y
no se puede colocar correctamente, instale el sistema de sujeción para
niños después de extraer el reposacabezas. ( →P. 184)
Coloque el sistema de sujeción para niños en el asiento orientado hacia
delante.
1
1
2
2
XAsiento júnior tipo elevadorXAsiento júnior con respaldo alto

791-1. Para una utilización segura
1
RAV4_OM_OM42A82S_(ES)
Seguridad de los pasajeros y del vehículo
Siente al niño en el sistema de
sujeción para niños. Fije el cin-
turón de seguridad al sistema
de sujeción para niños
siguiendo las instrucciones del
fabricante e introduzca la len-
güeta en la hebilla. Asegúrese
de que el cinturón no está retor-
cido.
Compruebe que el cinturón de hom-
bro está bien colocado sobre el
hombro del niño y que el cinturón de
cadera está lo más bajo posible.
(→ P. 38)
Presione el botón de desenganche de
la hebilla y retraiga del todo el cintu-
rón de seguridad.
3
Extracción de un sistema de sujeción para niños instalado con un cin-
turón de seguridad

801-1. Para una utilización segura
RAV4_OM_OM42A82S_(ES)
Coloque el respaldo en la 8ª posi-
ción de bloqueo desde la posición
más reclinada. (→P. 180)
Posición más inclinada
8ª posición de bloqueo
En el caso de un sistema de sujeción para niños orientado hacia atrás
colocado en la base ISOFIX, si le resulta difícil fijarlo, ajuste el respaldo
reclinando dicho respaldo.
Si el sistema de sujeción para niños interfiere con el reposacabezas y no
se puede colocar correctamente, instale el sistema de sujeción para niños
después de extraer el reposacabezas. ( →P. 184)
Enganche las hebillas en las
barras de fijación.
Si el sistema de sujeción para niños
cuenta con una correa superior, esta
debe fijarse al soporte de anclaje.
Instalación con anclaje rígido ISOFIX
1
1
2
2
