2015 TOYOTA RAV4 Manual del propietario (in Spanish)

5296-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

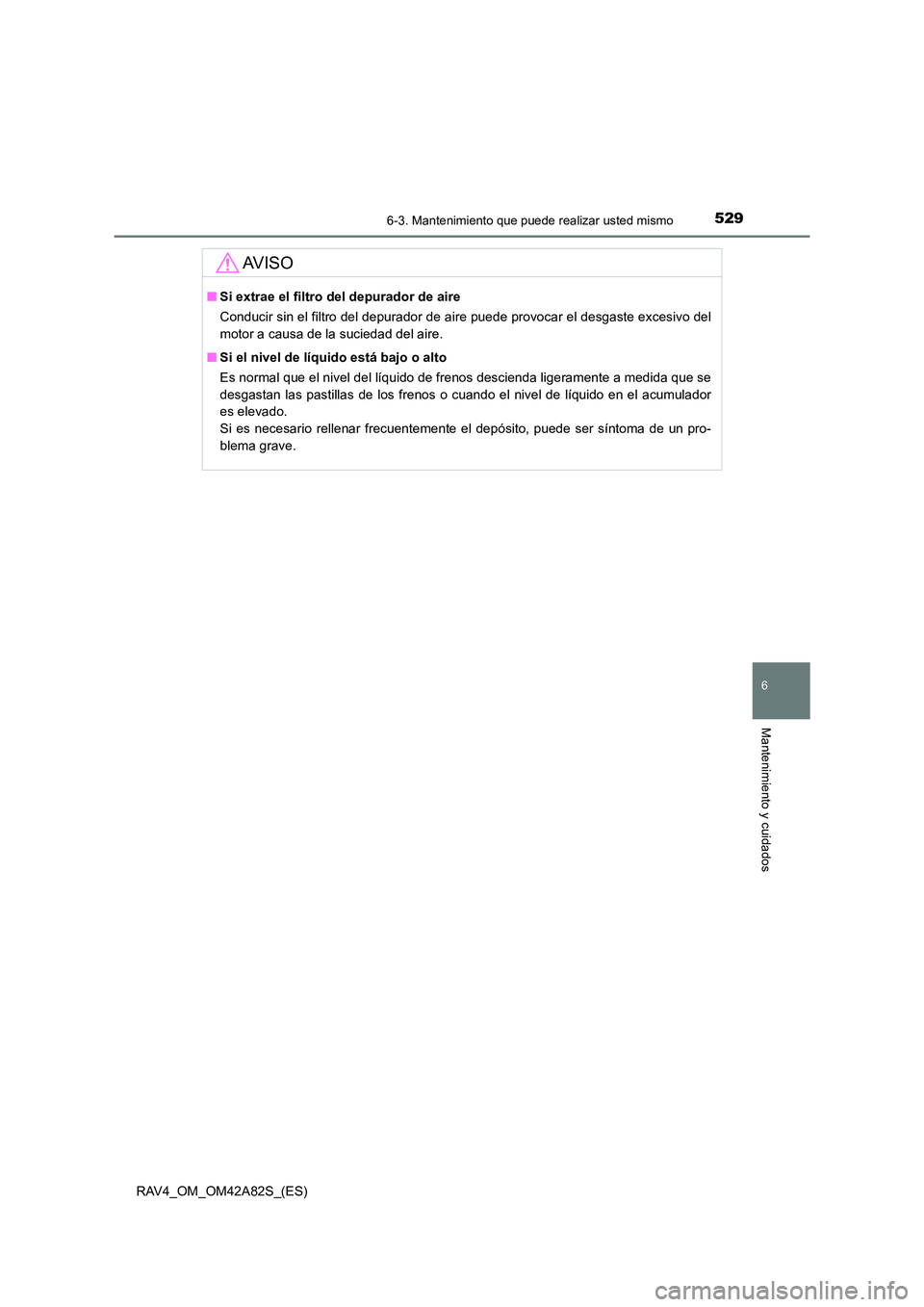

AV I S O
■Si extrae el filtro del depurador de aire
Conducir sin el filtro del depurador de aire puede provocar el desgaste excesivo del
motor a causa de la suciedad del aire.
■ Si el nivel de líquido está bajo o alto
Es normal que el nivel del líquido de frenos descienda ligeramente a medida que se
desgastan las pastillas de los frenos o cuando el nivel de líquido en el acumulador
es elevado.
Si es necesario rellenar frecuentemente el depósito, puede ser síntoma de un pro-
blema grave.

5306-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)

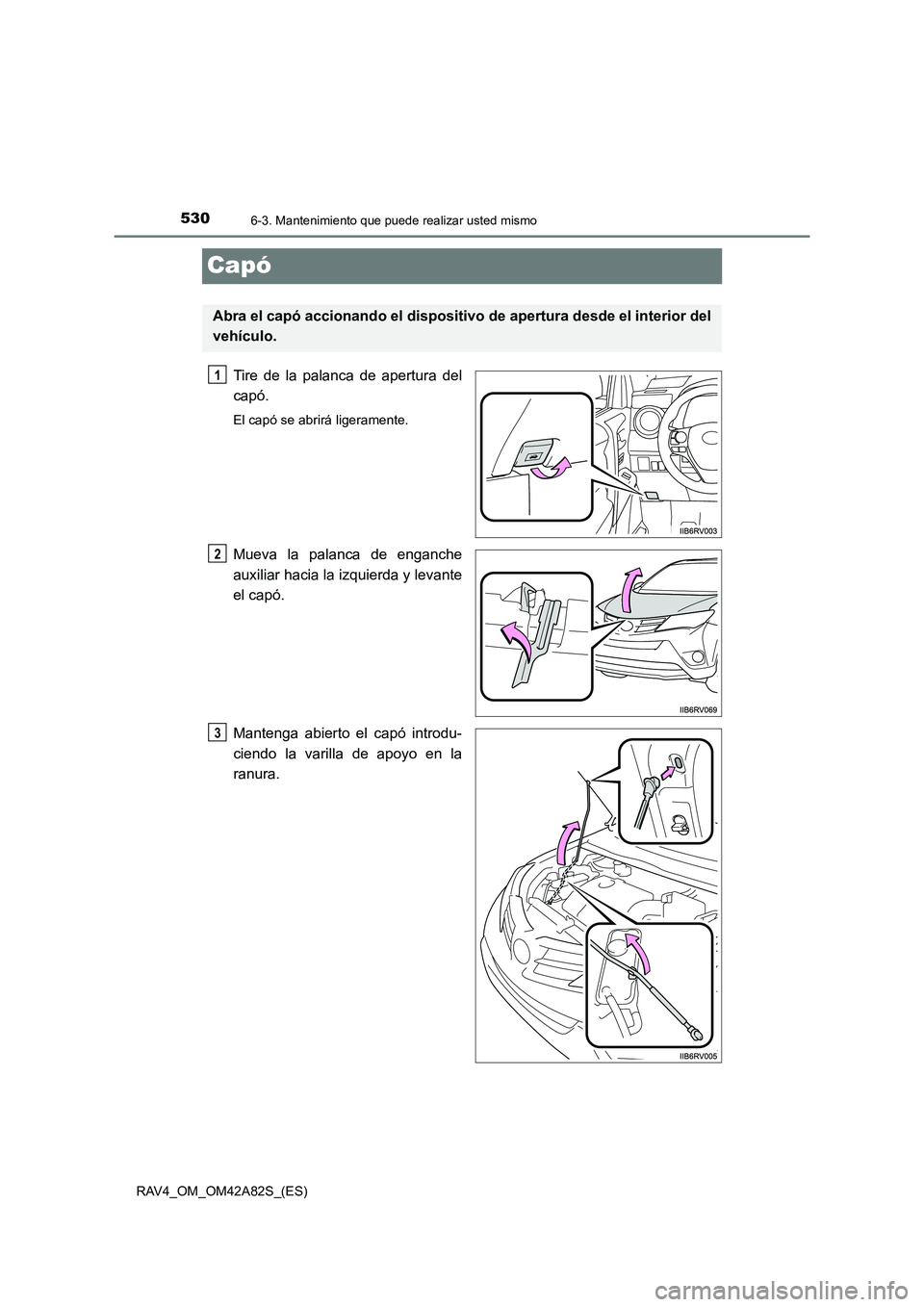

Capó
Tire de la palanca de apertura del
capó.
El capó se abrirá ligeramente.
Mueva la palanca de enganche
auxiliar hacia la izquierda y levante
el capó.
Mantenga abierto el capó introdu-
ciendo la varilla de apoyo en la
ranura.
Abra el capó accionando el dispositivo de apertura desde el interior del
vehículo.
1
2
3

5316-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

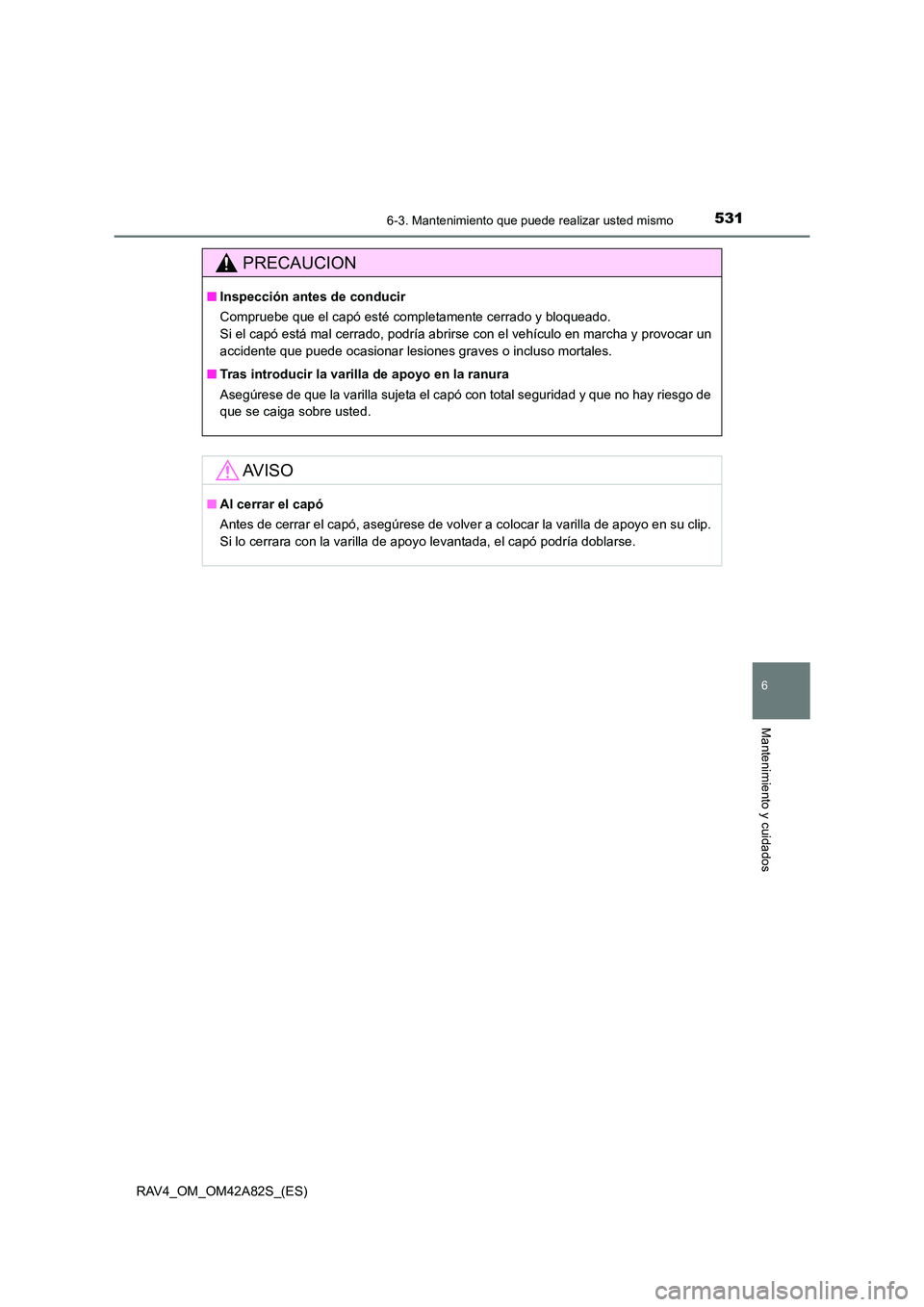

PRECAUCION
■Inspección ant es de conducir
Compruebe que el capó esté completamente cerrado y bloqueado.
Si el capó está mal cerrado, podría abrirse con el vehículo en marcha y provocar un
accidente que puede ocasionar lesiones graves o incluso mortales.
■ Tras introducir la varilla de apoyo en la ranura
Asegúrese de que la varilla sujeta el capó con total seguridad y que no hay riesgo de
que se caiga sobre usted.
AV I S O
■ Al cerrar el capó
Antes de cerrar el capó, asegúrese de volver a colocar la varilla de apoyo en su clip.
Si lo cerrara con la varilla de apoyo levantada, el capó podría doblarse.

5326-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)

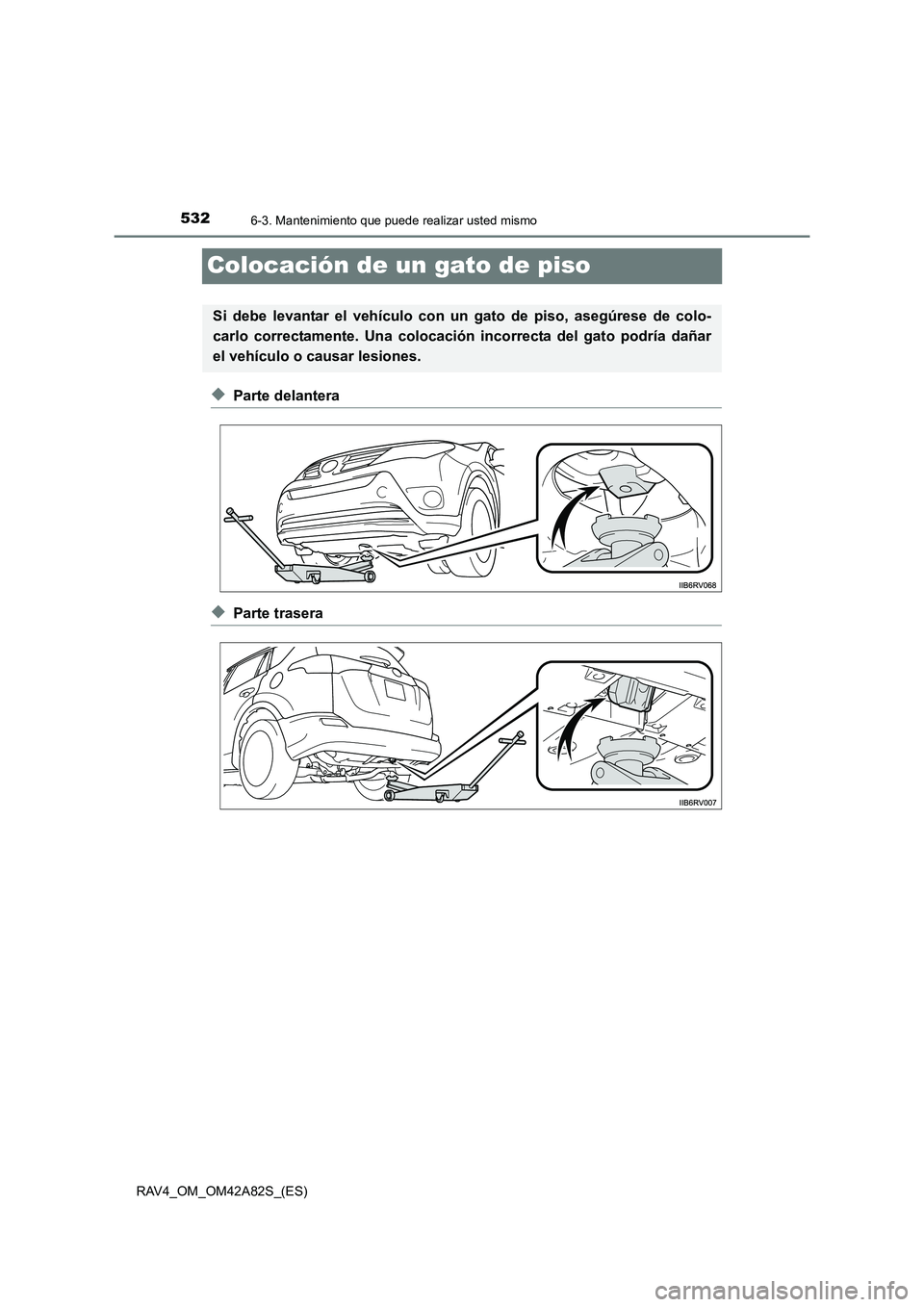

Colocación de un gato de piso
◆Parte delantera
◆Parte trasera
Si debe levantar el vehículo con un gato de piso, asegúrese de colo-
carlo correctamente. Una colocación incorrecta del gato podría dañar
el vehículo o causar lesiones.

5336-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

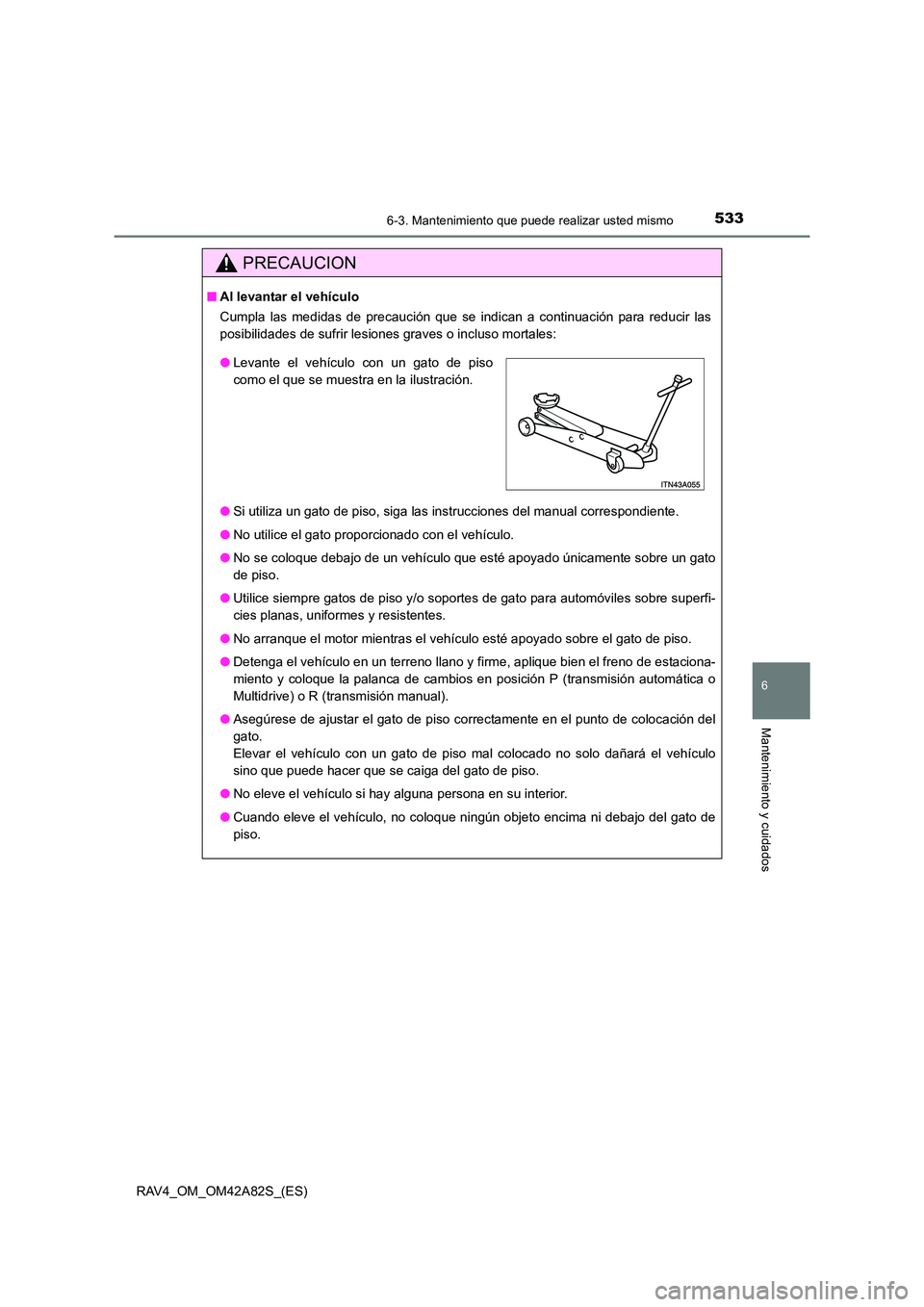

PRECAUCION
■Al levantar el vehículo
Cumpla las medidas de precaución que se indican a continuación para reducir las
posibilidades de sufrir lesiones graves o incluso mortales:
●Si utiliza un gato de piso, siga las instrucciones del manual correspondiente.
● No utilice el gato proporcionado con el vehículo.
● No se coloque debajo de un vehículo que esté apoyado únicamente sobre un gato
de piso.
● Utilice siempre gatos de piso y/o soportes de gato para automóviles sobre superfi-
cies planas, uniformes y resistentes.
● No arranque el motor mientras el vehículo esté apoyado sobre el gato de piso.
● Detenga el vehículo en un terreno llano y firme, aplique bien el freno de estaciona-
miento y coloque la palanca de cambios en posición P (transmisión automática o
Multidrive) o R (transmisión manual).
● Asegúrese de ajustar el gato de piso correctamente en el punto de colocación del
gato.
Elevar el vehículo con un gato de piso mal colocado no solo dañará el vehículo
sino que puede hacer que se caiga del gato de piso.
● No eleve el vehículo si hay alguna persona en su interior.
● Cuando eleve el vehículo, no coloque ningún objeto encima ni debajo del gato de
piso.
●Levante el vehículo con un gato de piso
como el que se muestra en la ilustración.

5346-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)

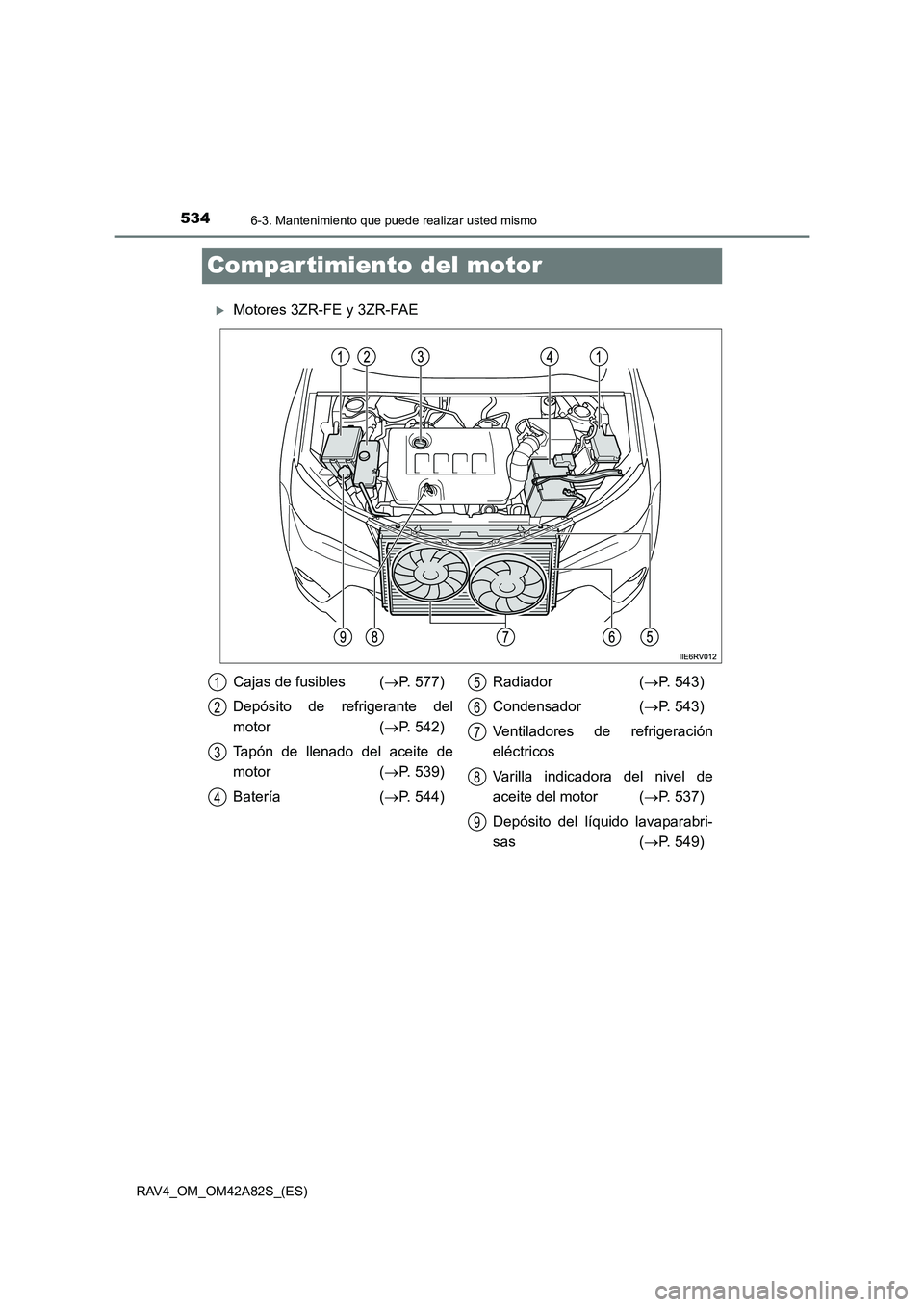

Compar timiento del motor
XMotores 3ZR-FE y 3ZR-FAE
Cajas de fusibles (→P. 577)
Depósito de refrigerante del
motor ( →P. 542)
Tapón de llenado del aceite de
motor ( →P. 539)
Batería ( →P. 544) Radiador (
→P. 543)
Condensador ( →P. 543)
Ventiladores de refrigeración
eléctricos
Varilla indicadora del nivel de
aceite del motor ( →P. 537)
Depósito del líquido lavaparabri-
sas ( →P. 549)1
2
3
4
5
6
7
8
9

5356-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

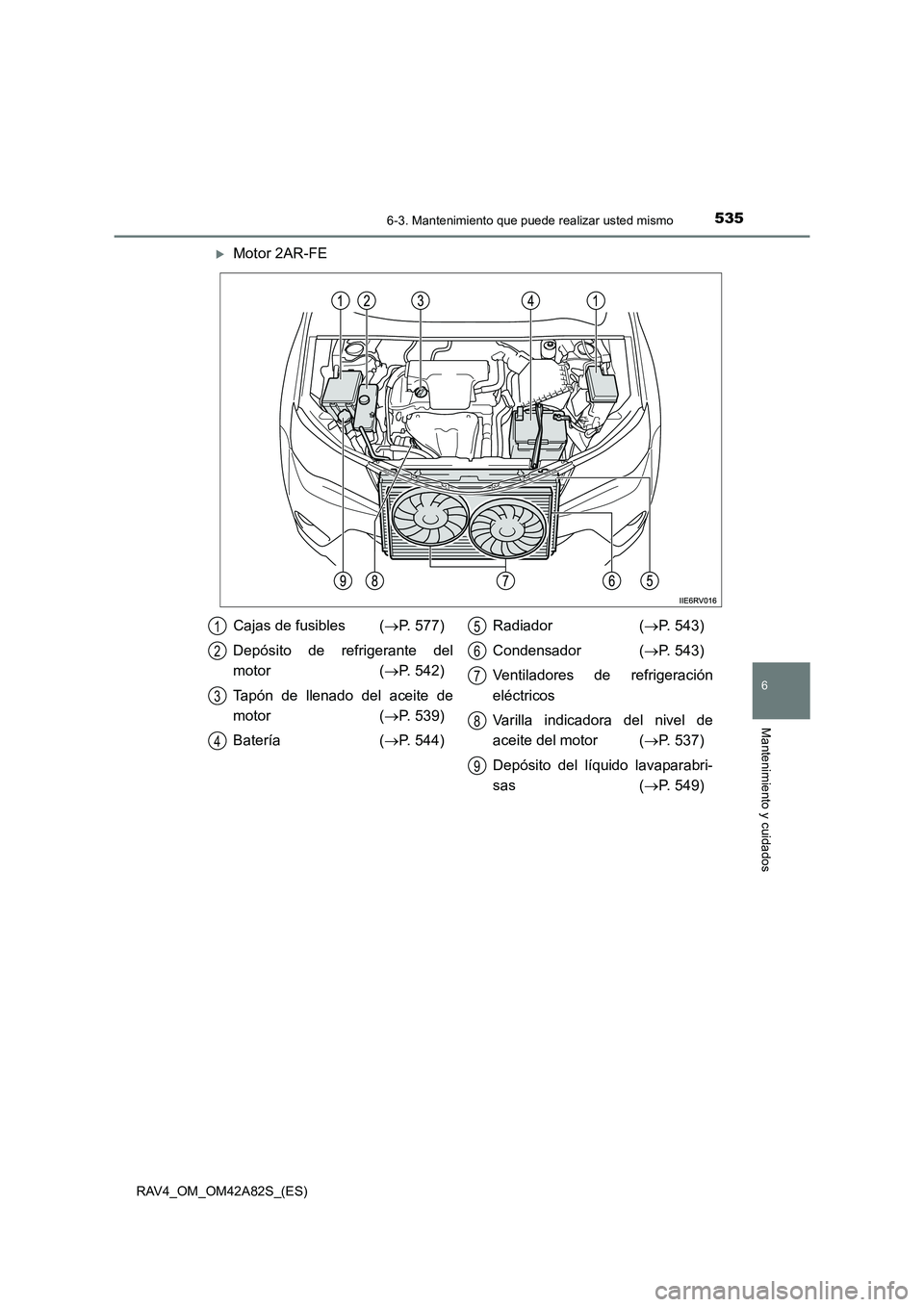

XMotor 2AR-FE
Cajas de fusibles (→P. 577)
Depósito de refrigerante del
motor ( →P. 542)
Tapón de llenado del aceite de
motor ( →P. 539)
Batería ( →P. 544) Radiador (
→P. 543)
Condensador ( →P. 543)
Ventiladores de refrigeración
eléctricos
Varilla indicadora del nivel de
aceite del motor ( →P. 537)
Depósito del líquido lavaparabri-
sas ( →P. 549)1
2
3
4
5
6
7
8
9

5366-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)
XMotores 1AD-FTV, 2AD-FTV y 2AD-FHV
Cajas de fusibles (→P. 577)
Depósito de refrigerante del
motor ( →P. 542)
Tapón de llenado del aceite de
motor ( →P. 539)
Filtro de combustible ( →P. 551)
Batería ( →P. 544)
Radiador ( →P. 543) Intercooler (
→P. 543)
Condensador ( →P. 543)
Ventiladores de refrigeración
eléctricos
Varilla indicadora del nivel de
aceite del motor ( →P. 537)
Depósito del líquido lavaparabri-
sas ( →P. 549)1
2
3
4
5
6
7
8
9
10
11
