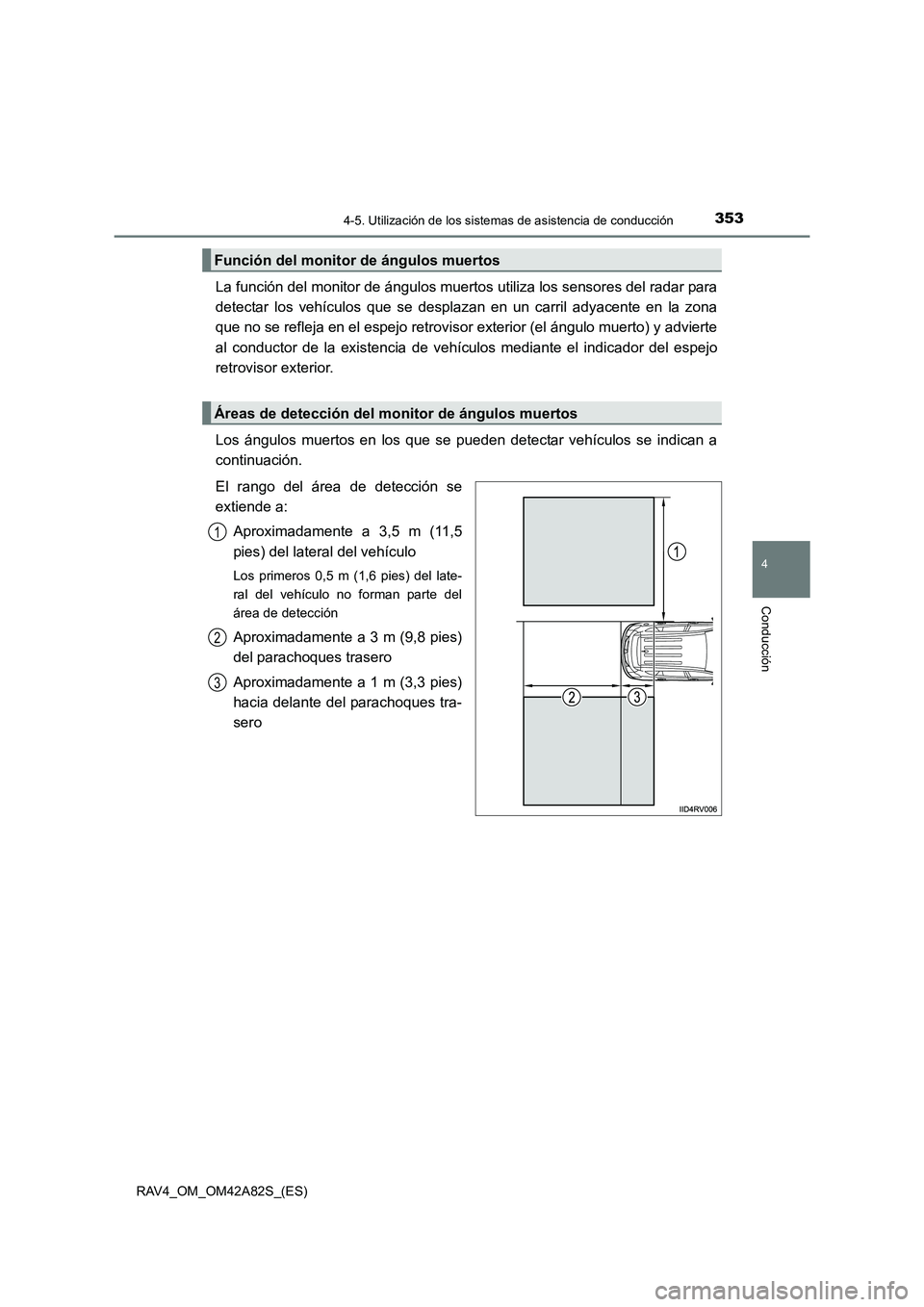

3534-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A82S_(ES)
La función del monitor de ángulos muertos utiliza los sensores del radar para
detectar los vehículos que se desplazan en un carril adyacente en la zona
que no se refleja en el espejo retrovisor exterior (el ángulo muerto) y advierte
al conductor de la existencia de vehículos mediante el indicador del espejo
retrovisor exterior.
Los ángulos muertos en los que se pueden detectar vehículos se indican a
continuación.
El rango del área de detección se
extiende a:
Aproximadamente a 3,5 m (11,5
pies) del lateral del vehículo
Los primeros 0,5 m (1,6 pies) del late-
ral del vehículo no forman parte del
área de detección
Aproximadamente a 3 m (9,8 pies)
del parachoques trasero
Aproximadamente a 1 m (3,3 pies)
hacia delante del parachoques tra-
sero
Función del monitor de ángulos muertos
Áreas de detección del monitor de ángulos muertos
1
2
3

3544-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A82S_(ES)
■La función del monitor de ángulo s muertos está operativa cuando
● El interruptor principal BSM está activado
● La velocidad del vehículo es superior a 16 km/h (10 mph), aproximadamente
■ El monitor de ángulos muerto s detectará un vehículo cuando
● Un vehículo en un carril adyacente le adelante.
● Otro vehículo acceda al área de detección al cambiar de carril.
■ Situaciones en las que la función del m onitor de ángulos muertos no detectará
un vehículo
La función del monitor de ángulos muertos no se ha diseñado para detectar los
siguientes tipos de vehículos y/u objetos:
● Pequeñas motocicletas, bicicletas, peatones, etc.
*
●Vehículos que circulan en el sentido contrario
● Quitamiedos, paredes, señales, vehículos aparcados y objetos inmóviles similares
*
●Los vehículos precedentes que están en el mismo carril*
●Vehículos que circulan a 2 carriles de distancia de su vehículo*
*
: En función de la situación, se puede detectar un vehículo y/u objeto.
PRECAUCION
■ Medidas de precaución relativas a la utilización del sistema
El conductor es el único responsable de una conducción segura. Conduzca siempre
con seguridad, prestando atención a su alrededor.
El monitor de ángulos muertos es un sistema complementario que advierte al con-
ductor de la presencia de un vehículo en el ángulo muerto. No confíe demasiado en
la función del monitor de ángulos muertos. La función no puede estimar si es seguro
cambiar de carril; por consiguiente, una confianza excesiva podría causar un acci-
dente, con posibles lesiones graves o mortales.
En función de las situaciones, el sistema podría no funcionar correctamente. Por
consiguiente, es necesaria la confirmación visual de seguridad por parte del conduc-
tor.

3554-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A82S_(ES)■
Situaciones en las que la función del monitor de ángulos muertos puede que no
opere correctamente
●La función del monitor de ángulos muertos puede que no detecte los vehículos
correctamente en las situaciones siguientes:
• En condiciones meteorológicas adversas como fuertes lluvias, niebla, nieve, etc.
• Cuando hay hielo, barro, etc., adherido al parachoques trasero
• Al conducir por una carretera mojada por la lluvia, con charcos de agua, etc.
• Cuando hay una diferencia significativa entre la velocidad de su vehículo y la del
vehículo que accede al área de detección
• Si hay un vehículo en el área de detección cuando su vehículo está parado y
sigue en el área de detección cuando su vehículo acelera
• Cuando sube o baja por pendientes pronunciadas consecutivas como, por ejem- plo, montañas, una depresión en la carretera, etc.
• Cuando varios vehículos se acercan y tan solo hay un pequeño hueco entre cada vehículo
• Cuando los carriles son anchos y el vehículo en el carril adyacente está dema-
siado alejado de su vehículo
• Cuando el vehículo que accede al área de detección circula aproximadamente a la misma velocidad que la de su vehículo
• Cuando hay una diferencia significativa entre la altura de su vehículo y la del vehículo que accede al área de detección
• Inmediatamente después de activar el interruptor principal BSM
• Cuando arrastre un remolque (con enganche para remolque)
• Cuando se colocan objetos como un soporte para bicicletas en la parte posterior del vehículo.
● Los casos en los que la función del monitor de ángulos muertos detecta innecesaria-
mente un vehículo y/o un objeto pueden aumentar en las situaciones siguientes:
• Cuando solo hay una pequeña distancia entre su vehículo y un guardarraíl,
pared, etc.
• Cuando solo hay una pequeña distancia entre su vehículo y el vehículo que le
sigue
• Cuando los carriles son estrechos y un vehículo que circula a 2 carriles de distan- cia de su vehículo accede al área de detección
• Cuando se colocan objetos como un soporte para bicicletas en la parte posterior del vehículo

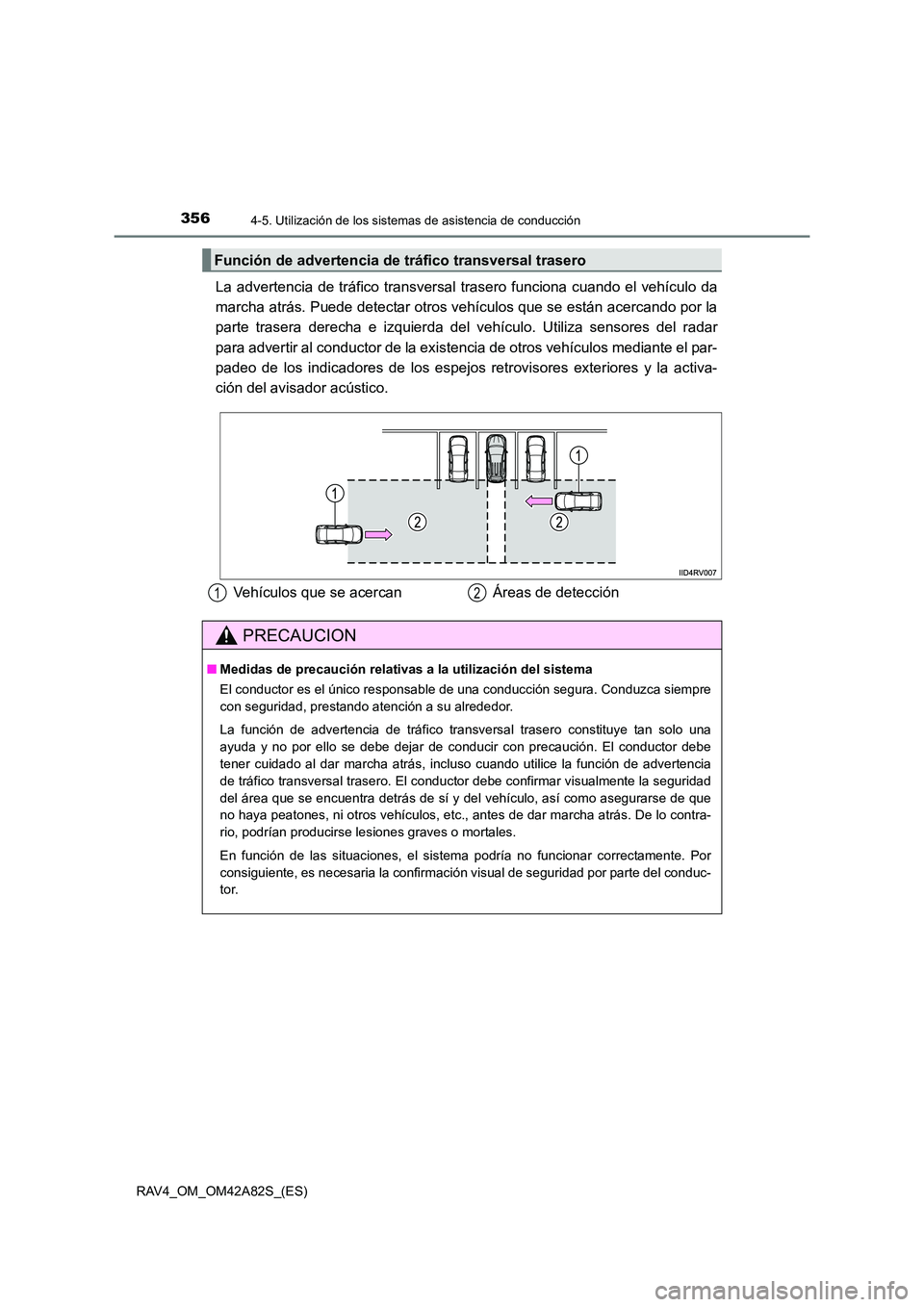

3564-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A82S_(ES)
La advertencia de tráfico transversal trasero funciona cuando el vehículo da
marcha atrás. Puede detectar otros vehículos que se están acercando por la
parte trasera derecha e izquierda del vehículo. Utiliza sensores del radar
para advertir al conductor de la existencia de otros vehículos mediante el par-
padeo de los indicadores de los espejos retrovisores exteriores y la activa-
ción del avisador acústico.
Función de advertencia de tráfico transversal trasero
Vehículos que se acercan Áreas de detección12
PRECAUCION
■Medidas de precaución relativas a la utilización del sistema
El conductor es el único responsable de una conducción segura. Conduzca siempre
con seguridad, prestando atención a su alrededor.
La función de advertencia de tráfico transversal trasero constituye tan solo una
ayuda y no por ello se debe dejar de conducir con precaución. El conductor debe
tener cuidado al dar marcha atrás, incluso cuando utilice la función de advertencia
de tráfico transversal trasero. El conductor debe confirmar visualmente la seguridad
del área que se encuentra detrás de sí y del vehículo, así como asegurarse de que
no haya peatones, ni otros vehículos, etc., antes de dar marcha atrás. De lo contra-
rio, podrían producirse lesiones graves o mortales.
En función de las situaciones, el sistema podría no funcionar correctamente. Por
consiguiente, es necesaria la confirmación visual de seguridad por parte del conduc-
tor.

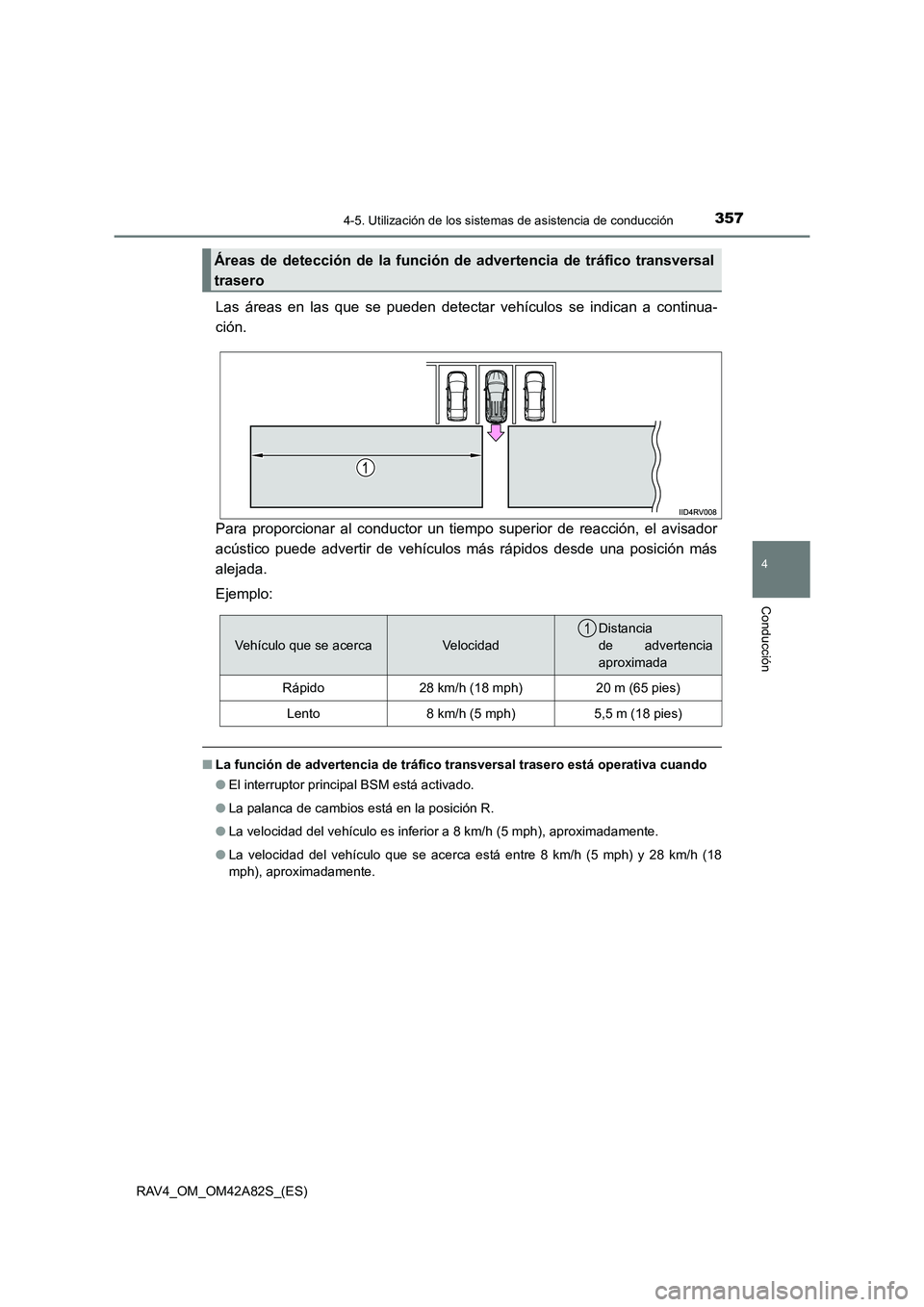

3574-5. Utilización de los sistemas de asistencia de conducción
4
Conducción
RAV4_OM_OM42A82S_(ES)
Las áreas en las que se pueden detectar vehículos se indican a continua-
ción.
Para proporcionar al conductor un tiempo superior de reacción, el avisador
acústico puede advertir de vehículos más rápidos desde una posición más
alejada.
Ejemplo:
■La función de advertencia de tráfico transversal trasero está operativa cuando
● El interruptor principal BSM está activado.
● La palanca de cambios está en la posición R.
● La velocidad del vehículo es inferior a 8 km/h (5 mph), aproximadamente.
● La velocidad del vehículo que se acerca está entre 8 km/h (5 mph) y 28 km/h (18
mph), aproximadamente.
Áreas de detección de la función de advertencia de tráfico transversal
trasero
Vehículo que se acercaVelocidad
Distancia
de advertencia
aproximada
Rápido28 km/h (18 mph)20 m (65 pies)
Lento8 km/h (5 mph)5,5 m (18 pies)
1

3584-5. Utilización de los sistemas de asistencia de conducción
RAV4_OM_OM42A82S_(ES)■
Situaciones en las que la función de ad vertencia de tráfico transversal trasero no
detectará los vehículos
La función de advertencia de tráfico transversal trasero no se ha diseñado para detec-
tar los siguientes tipos de vehículos y/u objetos.
● Pequeñas motocicletas, bicicletas, peatones, etc.
*
●Vehículos que se acercan directamente por detrás
● Quitamiedos, paredes, señales, vehículos aparcados y objetos inmóviles similares
*
●Vehículos que se alejan de su vehículo
● Vehículos que se acercan desde plazas de aparcamiento próximas a su vehículo
*
●Vehículos que dan marcha atrás en una plaza de aparcamiento próxima a su vehí-
culo
*
*
: En función de la situación, se puede detectar un vehículo y/u objeto.
■ Situaciones en las que la función de ad vertencia de tráfico transversal trasero
puede que no funcione correctamente
La función de advertencia de tráfico transversal trasero puede que no detecte los
vehículos correctamente en las situaciones siguientes:
● Cuando hay hielo, barro, etc., adherido al parachoques trasero
● En condiciones meteorológicas adversas como fuertes lluvias, niebla, nieve, etc.
● Cuando varios vehículos se acercan de forma continua
● Cuando se estaciona en un ángulo poco pronunciado
● Cuando un vehículo se acerca a velocidad elevada
● Cuando se estaciona en una pendiente pronunciada como, por ejemplo, montañas,
una depresión en la carretera, etc.
● Inmediatamente después de activar el interruptor principal BSM
● Justo después de arrancar el motor con el interruptor principal BSM activado
● Cuando se lleva un remolque
● Cuando los sensores no pueden detectar los
vehículos debido a obstáculos

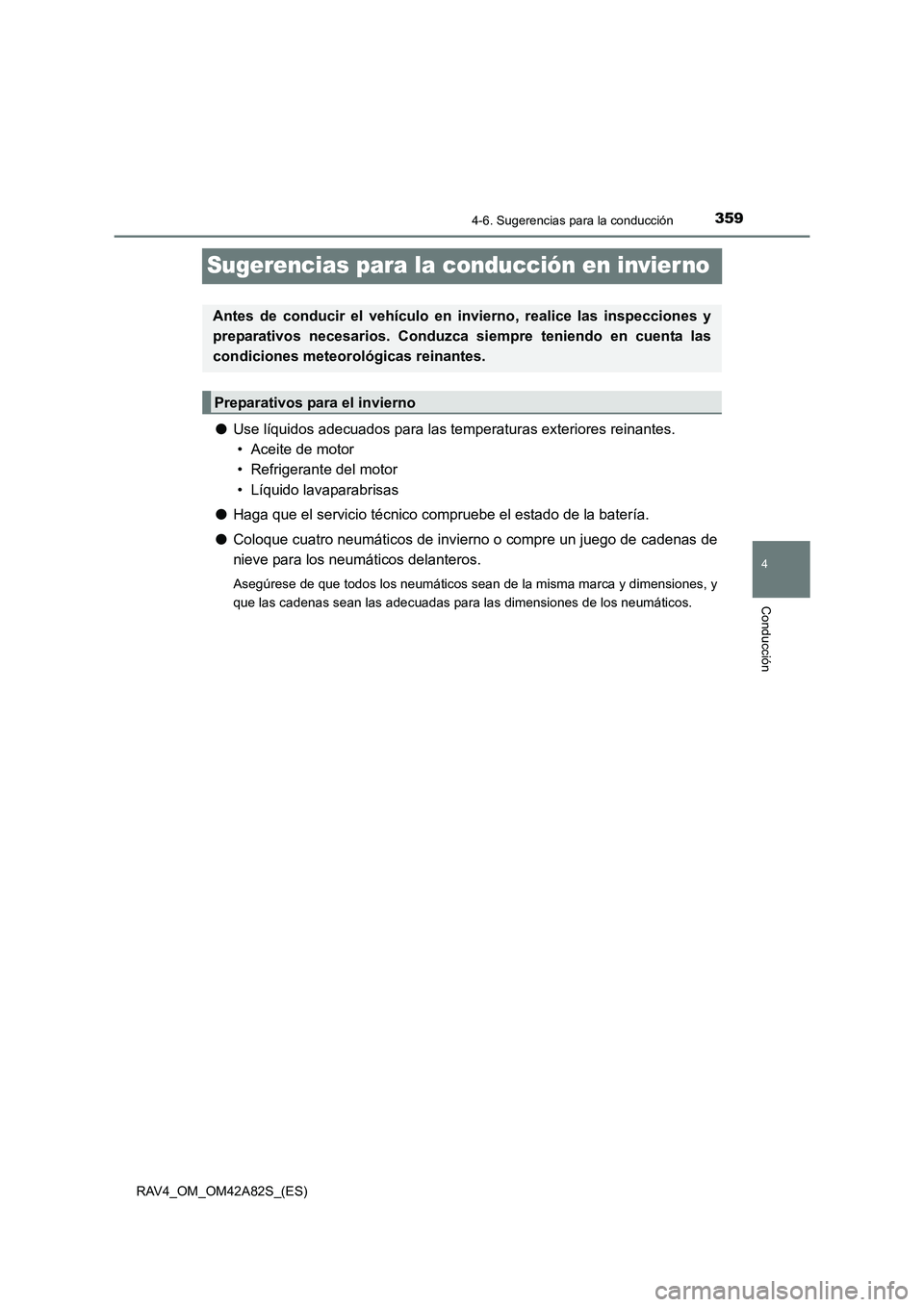

359
4
4-6. Sugerencias para la conducción
Conducción
RAV4_OM_OM42A82S_(ES)
Sugerencias para la conducción en invier no
●Use líquidos adecuados para las temperaturas exteriores reinantes.
• Aceite de motor
• Refrigerante del motor
• Líquido lavaparabrisas
● Haga que el servicio técnico compruebe el estado de la batería.
● Coloque cuatro neumáticos de invierno o compre un juego de cadenas de
nieve para los neumáticos delanteros.
Asegúrese de que todos los neumáticos sean de la misma marca y dimensiones, y
que las cadenas sean las adecuadas para las dimensiones de los neumáticos.
Antes de conducir el veh ículo en invierno, realice las inspecciones y
preparativos necesarios. Conduzca si empre teniendo en cuenta las
condiciones meteorológicas reinantes.
Preparativos para el invierno

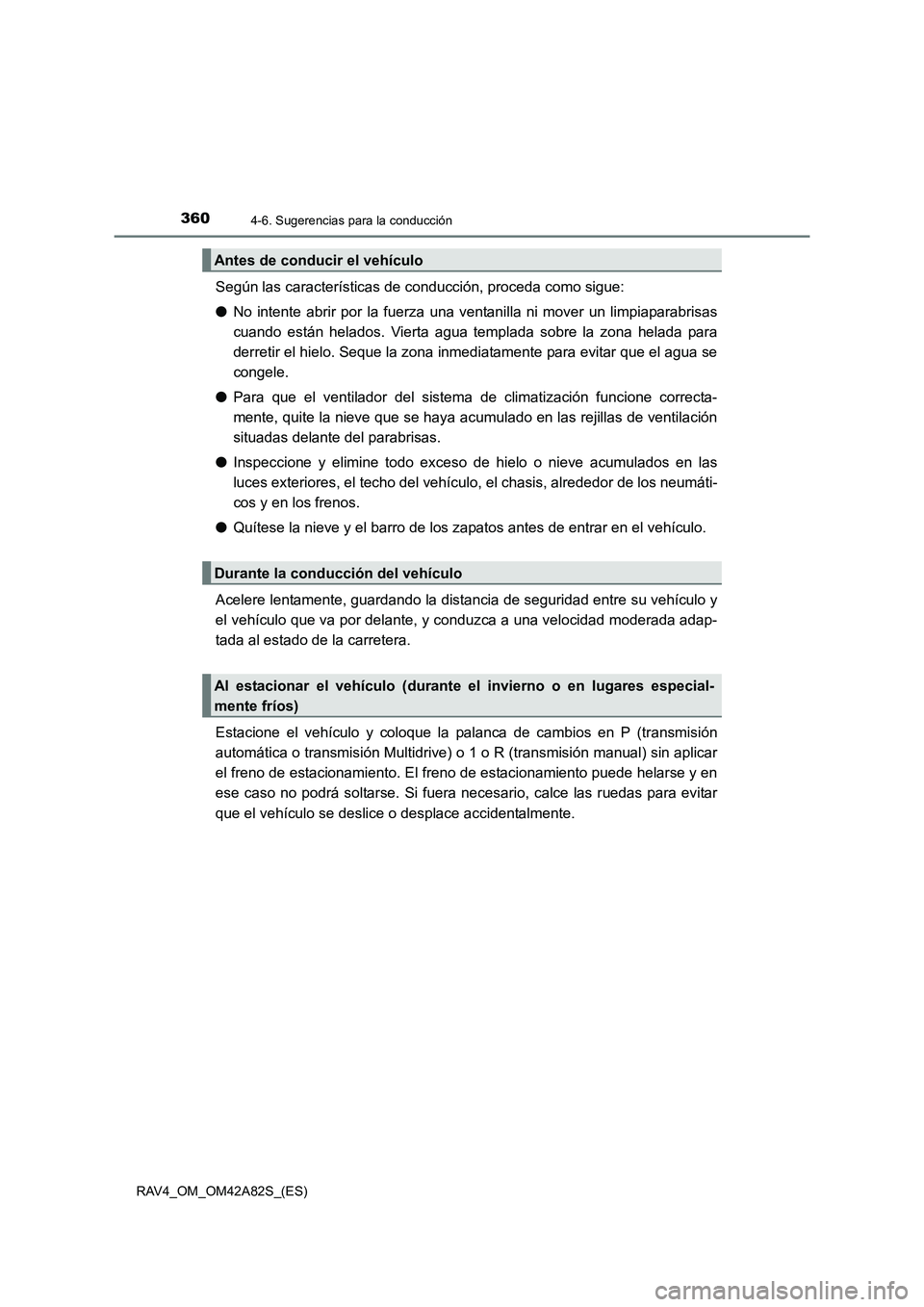

3604-6. Sugerencias para la conducción
RAV4_OM_OM42A82S_(ES)
Según las características de conducción, proceda como sigue:
●No intente abrir por la fuerza una ventanilla ni mover un limpiaparabrisas
cuando están helados. Vierta agua templada sobre la zona helada para
derretir el hielo. Seque la zona inmediatamente para evitar que el agua se
congele.
● Para que el ventilador del sistema de climatización funcione correcta-
mente, quite la nieve que se haya acumulado en las rejillas de ventilación
situadas delante del parabrisas.
● Inspeccione y elimine todo exceso de hielo o nieve acumulados en las
luces exteriores, el techo del vehícu lo, el chasis, alrededor de los neumáti-
cos y en los frenos.
● Quítese la nieve y el barro de los zapatos antes de entrar en el vehículo.
Acelere lentamente, guardando la distancia de seguridad entre su vehículo y
el vehículo que va por delante, y conduzca a una velocidad moderada adap-
tada al estado de la carretera.
Estacione el vehículo y coloque la palanca de cambios en P (transmisión
automática o transmisión Multidrive) o 1 o R (transmisión manual) sin aplicar
el freno de estacionamiento. El freno de estacionamiento puede helarse y en
ese caso no podrá soltarse. Si fuera necesario, calce las ruedas para evitar
que el vehículo se deslice o desplace accidentalmente.
Antes de conducir el vehículo
Durante la conducción del vehículo
Al estacionar el vehículo (durante el invierno o en lugares especial-
mente fríos)
