2015 TOYOTA RAV4 Manual del propietario (in Spanish)

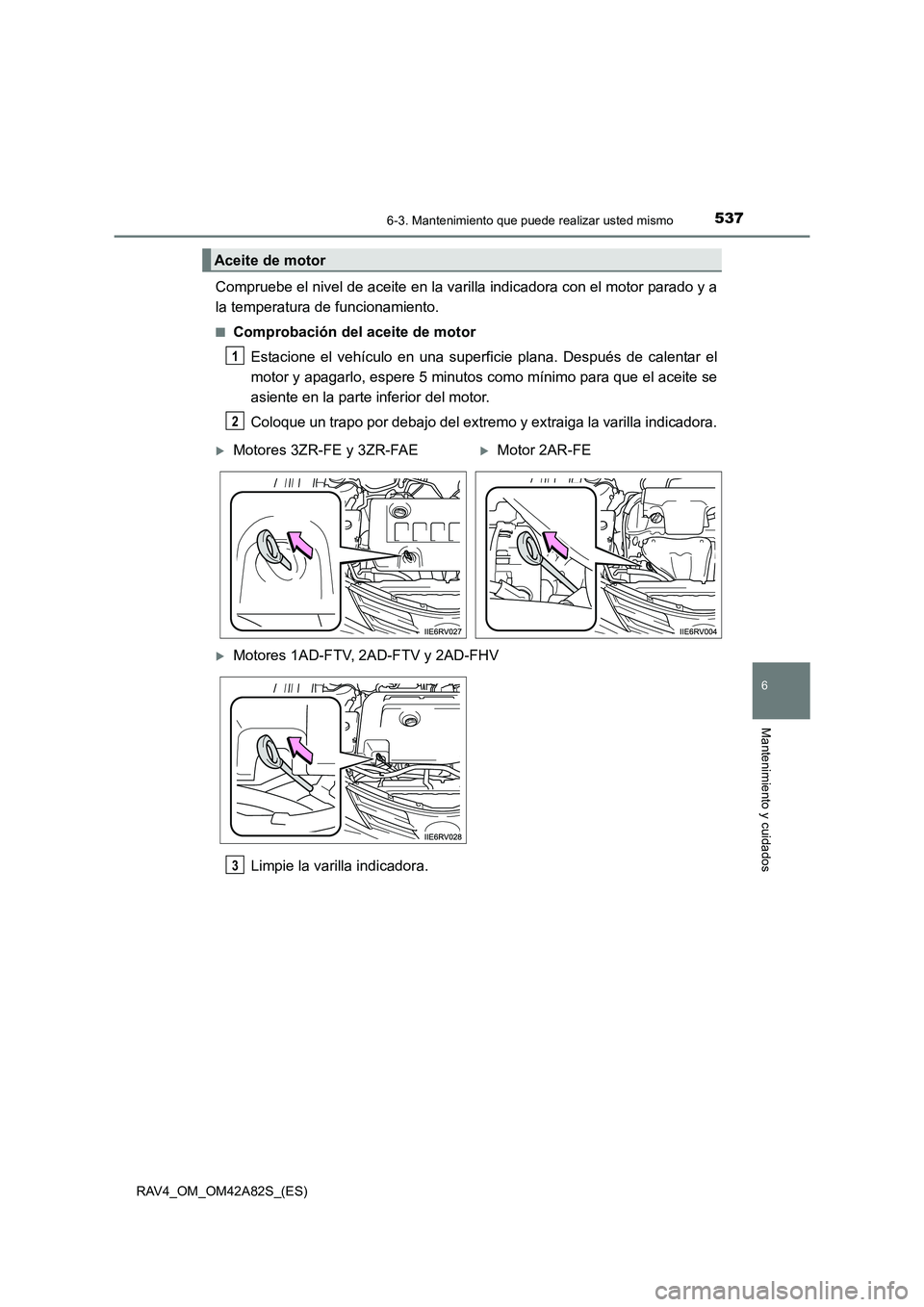

5376-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)
Compruebe el nivel de aceite en la varilla indicadora con el motor parado y a
la temperatura de funcionamiento.
■Comprobación del aceite de motorEstacione el vehículo en una superficie plana. Después de calentar el
motor y apagarlo, espere 5 minutos como mínimo para que el aceite se
asiente en la parte inferior del motor.
Coloque un trapo por debajo del extremo y extraiga la varilla indicadora.
Limpie la varilla indicadora.
Aceite de motor
1
2
XMotores 3ZR-FE y 3ZR-FAEXMotor 2AR-FE
XMotores 1AD-FTV, 2AD-FTV y 2AD-FHV
3

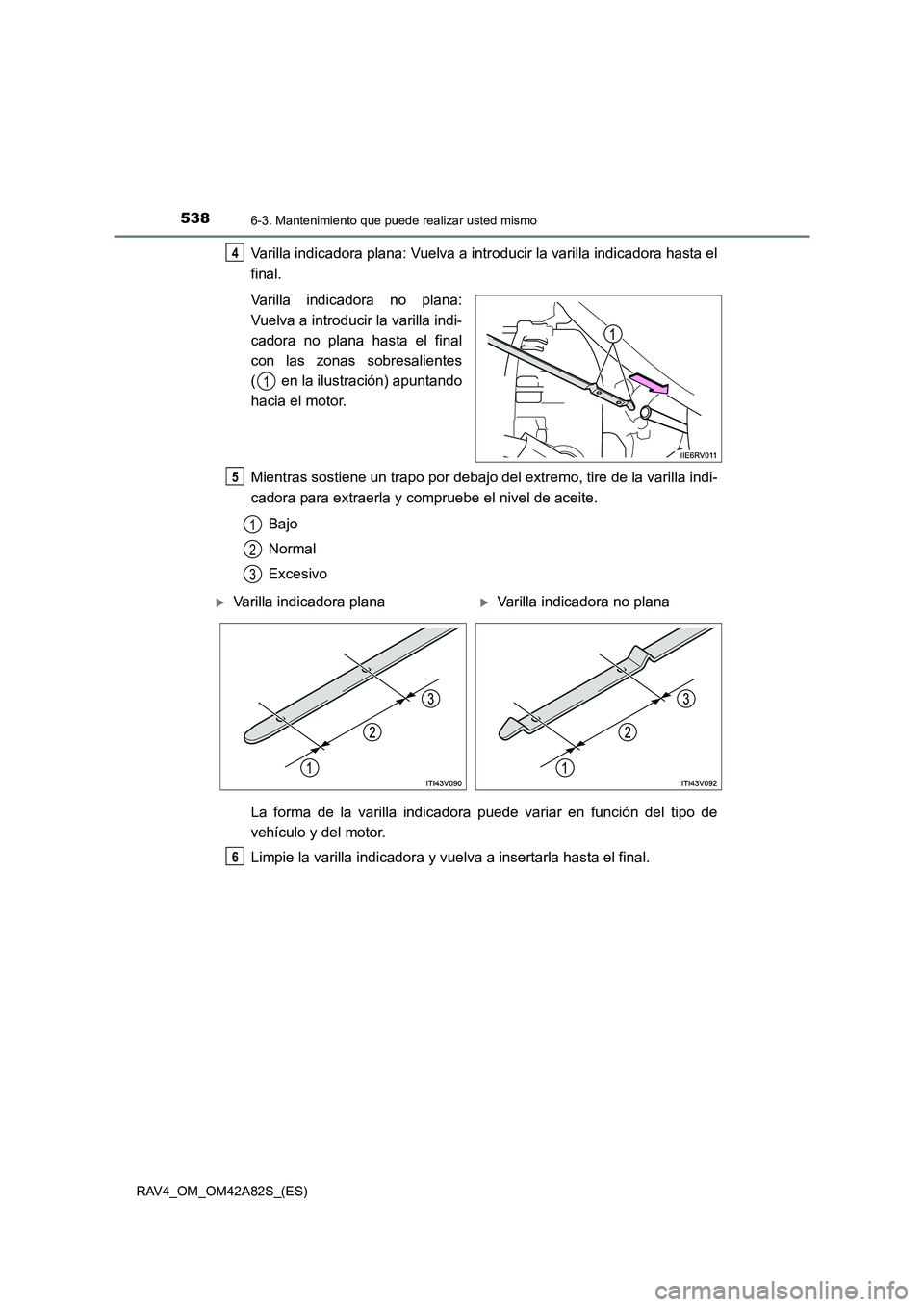

5386-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)
Varilla indicadora plana: Vuelva a introducir la varilla indicadora hasta el
final.
Varilla indicadora no plana:
Vuelva a introducir la varilla indi-
cadora no plana hasta el final
con las zonas sobresalientes
( en la ilustración) apuntando
hacia el motor.
Mientras sostiene un trapo por debajo del extremo, tire de la varilla indi-
cadora para extraerla y compruebe el nivel de aceite.Bajo
Normal
Excesivo
La forma de la varilla indicadora puede variar en función del tipo de
vehículo y del motor.
Limpie la varilla indicadora y vuelva a insertarla hasta el final.4
1
5
1
2
3
XVarilla indicadora planaXVarilla indicadora no plana
6

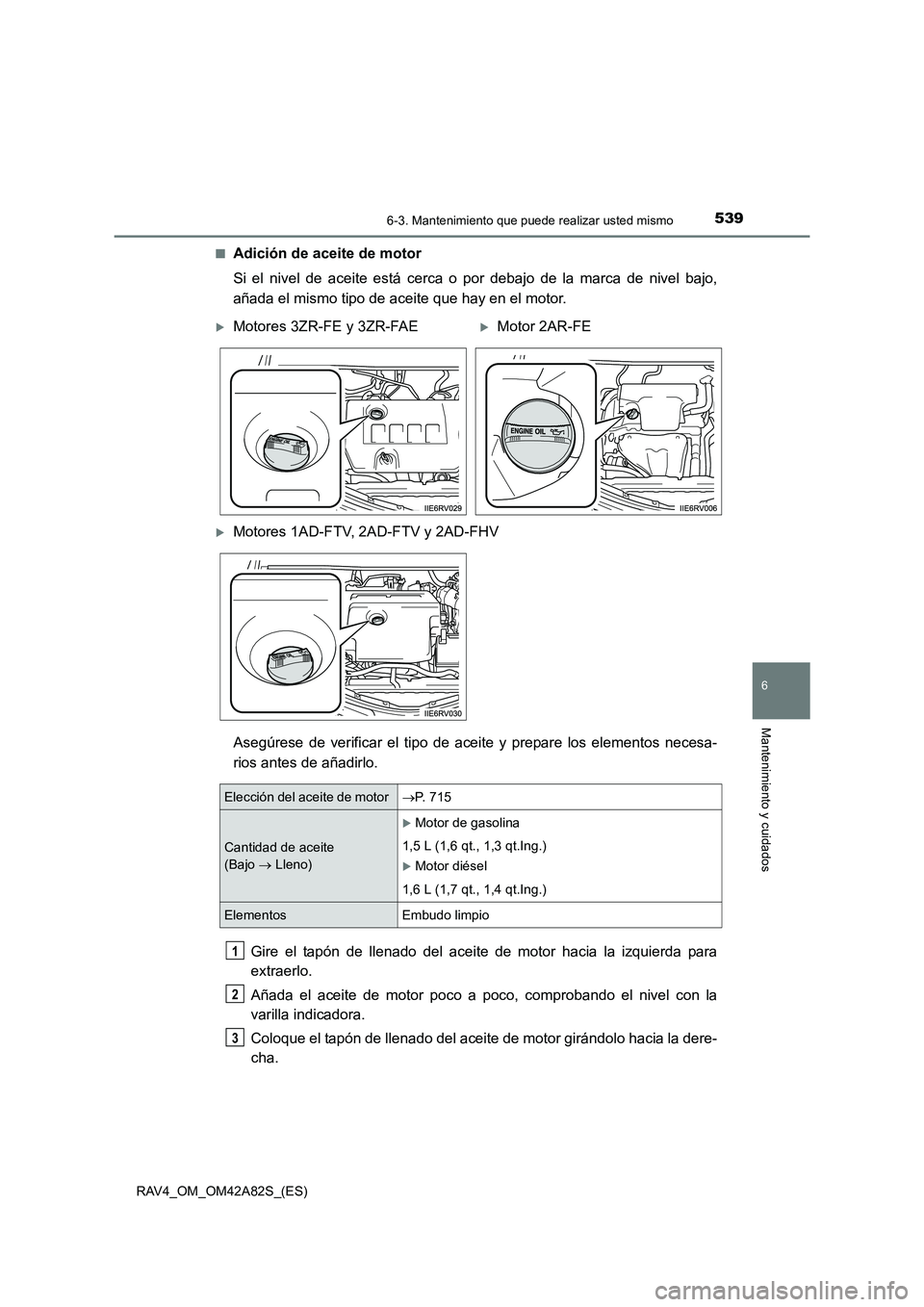

5396-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)■
Adición de aceite de motor
Si el nivel de aceite está cerca o por debajo de la marca de nivel bajo,
añada el mismo tipo de aceite que hay en el motor.
Asegúrese de verificar el tipo de aceite y prepare los elementos necesa-
rios antes de añadirlo.
Gire el tapón de llenado del aceite de motor hacia la izquierda para
extraerlo.
Añada el aceite de motor poco a poco, comprobando el nivel con la
varilla indicadora.
Coloque el tapón de llenado del aceite de motor girándolo hacia la dere-
cha.
XMotores 3ZR-FE y 3ZR-FAEXMotor 2AR-FE
XMotores 1AD-FTV, 2AD-FTV y 2AD-FHV
Elección del aceite de motor →P. 7 1 5
Cantidad de aceite
(Bajo → Lleno)
XMotor de gasolina
1,5 L (1,6 qt., 1,3 qt.Ing.)
XMotor diésel
1,6 L (1,7 qt., 1,4 qt.Ing.)
Elementos Embudo limpio
1
2
3

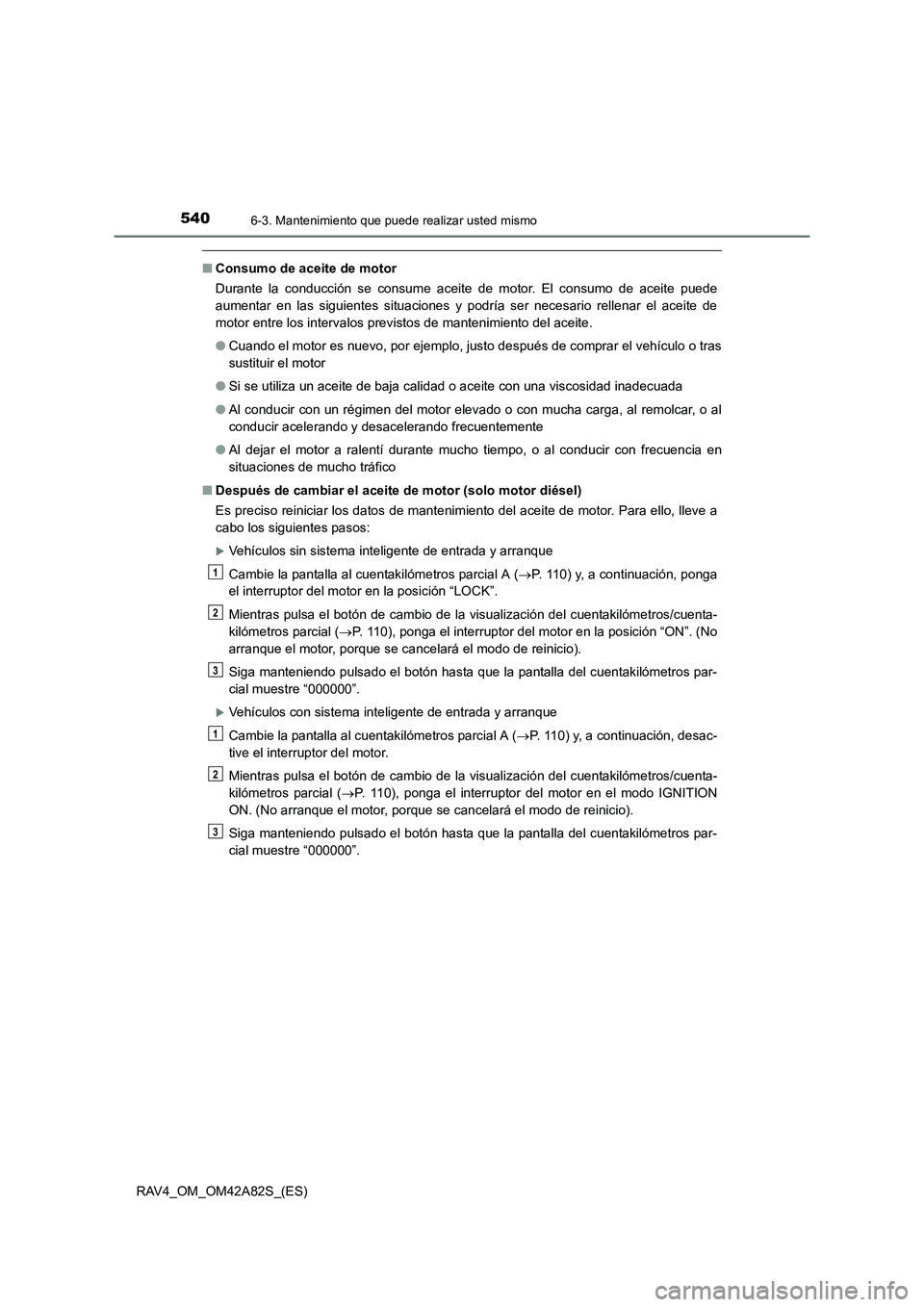

5406-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)
■Consumo de aceite de motor
Durante la conducción se consume aceite de motor. El consumo de aceite puede
aumentar en las siguientes situaciones y podría ser necesario rellenar el aceite de
motor entre los intervalos previstos de mantenimiento del aceite.
●Cuando el motor es nuevo, por ejemplo, justo después de comprar el vehículo o tras
sustituir el motor
● Si se utiliza un aceite de baja calidad o aceite con una viscosidad inadecuada
● Al conducir con un régimen del motor elevado o con mucha carga, al remolcar, o al
conducir acelerando y desacelerando frecuentemente
● Al dejar el motor a ralentí durante mucho tiempo, o al conducir con frecuencia en
situaciones de mucho tráfico
■ Después de cambiar el aceite de motor (solo motor diésel)
Es preciso reiniciar los datos de mantenimiento del aceite de motor. Para ello, lleve a
cabo los siguientes pasos:
XVehículos sin sistema inteligente de entrada y arranque
Cambie la pantalla al cuentakilómetros parcial A ( →P. 110) y, a continuación, ponga
el interruptor del motor en la posición “LOCK”.
Mientras pulsa el botón de cambio de la visualización del cuentakilómetros/cuenta-
kilómetros parcial ( →P. 110), ponga el interruptor del motor en la posición “ON”. (No
arranque el motor, porque se cancelará el modo de reinicio).
Siga manteniendo pulsado el botón hasta que la pantalla del cuentakilómetros par-
cial muestre “000000”.
XVehículos con sistema inteligente de entrada y arranque
Cambie la pantalla al cuentakilómetros parcial A ( →P. 110) y, a continuación, desac-
tive el interruptor del motor.
Mientras pulsa el botón de cambio de la visualización del cuentakilómetros/cuenta-
kilómetros parcial ( →P. 110), ponga el interruptor del motor en el modo IGNITION
ON. (No arranque el motor, porque se cancelará el modo de reinicio).
Siga manteniendo pulsado el botón hasta que la pantalla del cuentakilómetros par-
cial muestre “000000”.
1
2
3
1
2
3

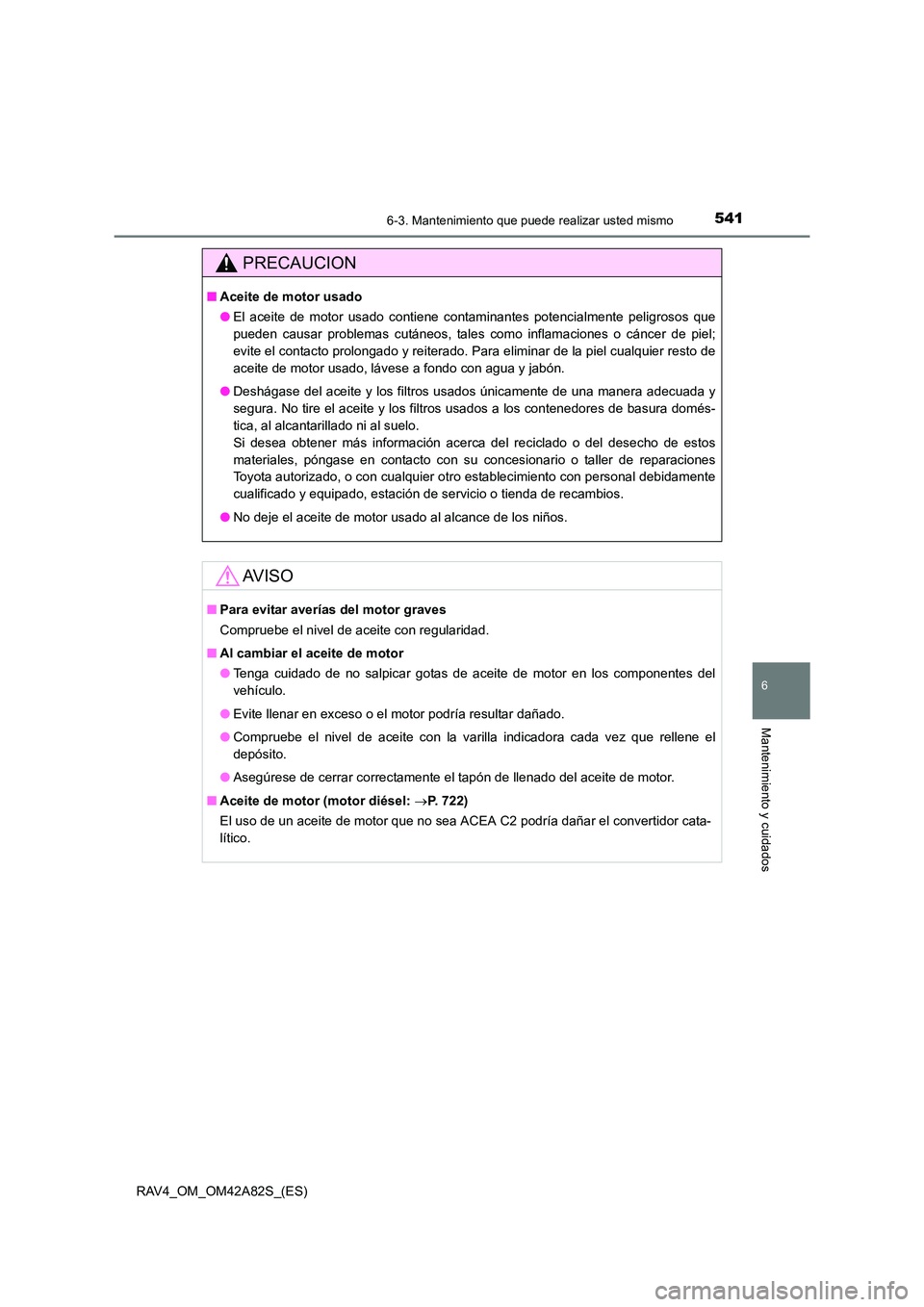

5416-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)
PRECAUCION
■Aceite de motor usado
●El aceite de motor usado contiene contaminantes potencialmente peligrosos que
pueden causar problemas cutáneos, tales como inflamaciones o cáncer de piel;
evite el contacto prolongado y reiterado. Para eliminar de la piel cualquier resto de
aceite de motor usado, lávese a fondo con agua y jabón.
● Deshágase del aceite y los filtros usados únicamente de una manera adecuada y
segura. No tire el aceite y los filtros usados a los contenedores de basura domés-
tica, al alcantarillado ni al suelo.
Si desea obtener más información acerca del reciclado o del desecho de estos
materiales, póngase en contacto con su concesionario o taller de reparaciones
Toyota autorizado, o con cualquier otro establecimiento con personal debidamente
cualificado y equipado, estación de servicio o tienda de recambios.
● No deje el aceite de motor usado al alcance de los niños.
AV I S O
■Para evitar averías del motor graves
Compruebe el nivel de aceite con regularidad.
■ Al cambiar el aceite de motor
●Tenga cuidado de no salpicar gotas de aceite de motor en los componentes del
vehículo.
● Evite llenar en exceso o el motor podría resultar dañado.
● Compruebe el nivel de aceite con la varilla indicadora cada vez que rellene el
depósito.
● Asegúrese de cerrar correctamente el tapón de llenado del aceite de motor.
■ Aceite de motor (motor diésel: →P. 722)
El uso de un aceite de motor que no sea ACEA C2 podría dañar el convertidor cata-
lítico.

5426-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)
El nivel de refrigerante es adecuado si se encuentra entre las líneas de
“FULL” y “LOW” del depósito cuando el motor está frí\
o.Tapón del depósito
Línea “FULL”
Línea “LOW”
Si el nivel está en la línea “LOW” o por
debajo, añada refrigerante hasta la
línea “FULL”.
■Elección del refrigerante
Utilice solo “Toyota Super Long Life Coolant” (refrigerante Super Long Life de Toyota)
u otro de calidad similar basado en etilenglicol que no contenga silicatos, aminas, nitri-
tos ni boratos, con tecnología híbrida de ácido orgánico y larga duración.
El refrigerante “Toyota Super Long Life Coolant” (refrigerante Super Long Life de
Toyota) se compone de un 50% de refrigerante y un 50% de agua desionizada.
(Temperatura mínima: -35 °C [-31 °F])
Si desea más información sobre el refrigerante, póngase en contacto con un conce-
sionario o taller de reparaciones Toyota autorizado, o con cualquier otro estableci-
miento con personal debidamente cualificado y equipado.
■ Si el nivel del refrigerante desciende poco tiempo d espués de haberlo rellenado
Inspeccione visualmente el radiador, los manguitos, el tapón del depósito de refrige-
rante del motor, la llave de purga y la bomba de agua.
Si no encuentra ninguna fuga, lleve su vehículo a un concesionario o taller de repara-
ciones Toyota autorizado, o a cualquier otro establecimiento con personal debida-
mente cualificado y equipado para que revisen el tapón y comprueben si hay alguna
fuga en el sistema de refrigeración.
Refrigerante del motor
1
2
3

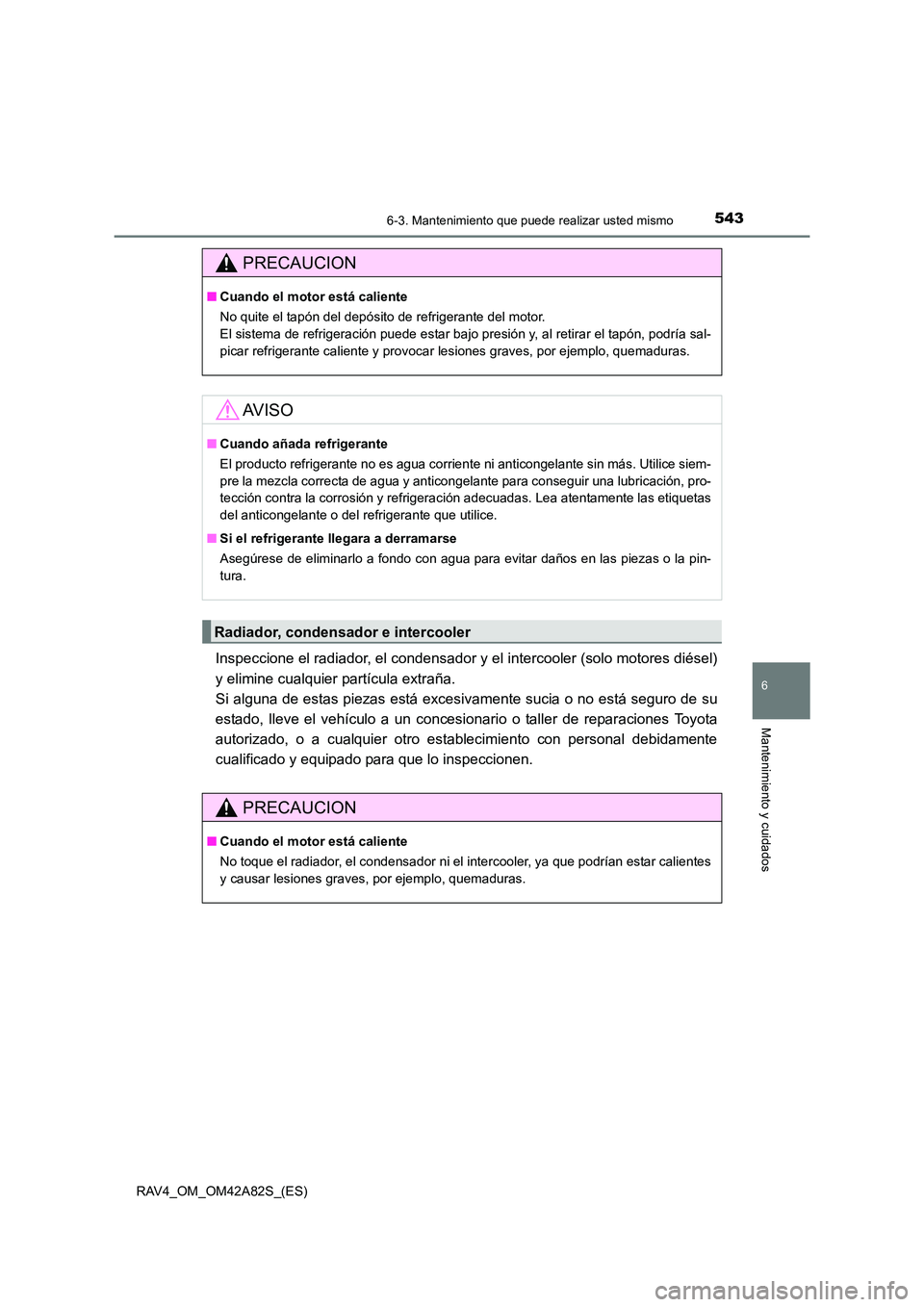

5436-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)
Inspeccione el radiador, el condensador y el intercooler (solo motores diésel)
y elimine cualquier partícula extraña.
Si alguna de estas piezas está excesivamente sucia o no está seguro de su
estado, lleve el vehículo a un concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente
cualificado y equipado para que lo inspeccionen.
PRECAUCION
■Cuando el motor está caliente
No quite el tapón del depósito de refrigerante del motor.
El sistema de refrigeración puede estar bajo presión y, al retirar el tapón, podría sal-
picar refrigerante caliente y provocar lesiones graves, por ejemplo, quemaduras.
AV I S O
■Cuando añada refrigerante
El producto refrigerante no es agua corriente ni anticongelante sin más. Utilice siem-
pre la mezcla correcta de agua y anticongelante para conseguir una lubricación, pro-
tección contra la corrosión y refrigeración adecuadas. Lea atentamente las etiquetas
del anticongelante o del refrigerante que utilice.
■ Si el refrigerante llegara a derramarse
Asegúrese de eliminarlo a fondo con agua para evitar daños en las piezas o la pin-
tura.
Radiador, condensador e intercooler
PRECAUCION
■ Cuando el motor está caliente
No toque el radiador, el condensador ni el intercooler, ya que podrían estar calientes
y causar lesiones graves, por ejemplo, quemaduras.

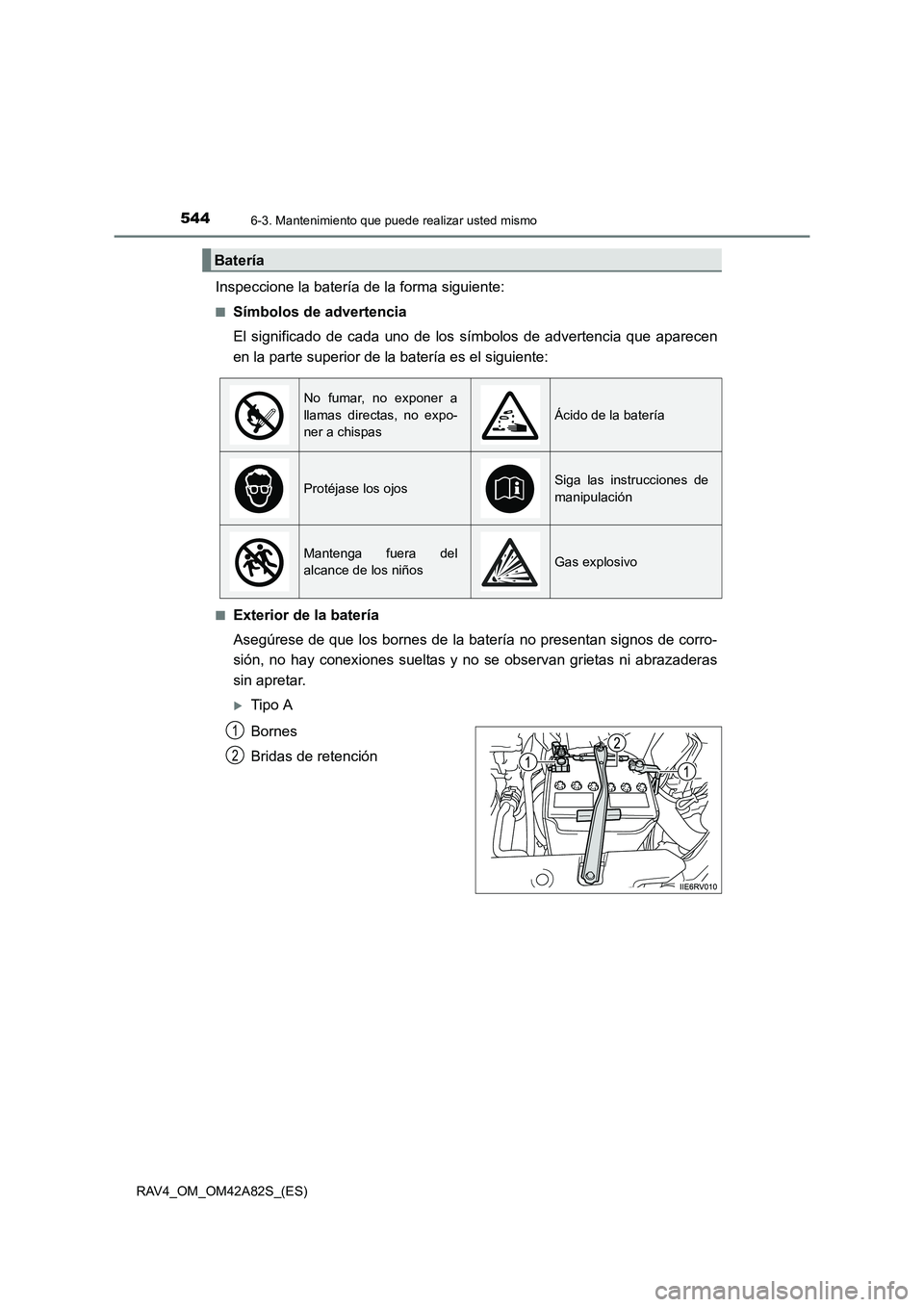

5446-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)
Inspeccione la batería de la forma siguiente:
■Símbolos de advertencia
El significado de cada uno de los símbolos de advertencia que aparecen
en la parte superior de la batería es el siguiente:
■Exterior de la batería
Asegúrese de que los bornes de la batería no presentan signos de corro-
sión, no hay conexiones sueltas y no se observan grietas ni abrazaderas
sin apretar.
XTipo A
Bornes
Bridas de retención
Batería
No fumar, no exponer a
llamas directas, no expo-
ner a chispas
Ácido de la batería
Protéjase los ojosSiga las instrucciones de
manipulación
Mantenga fuera del
alcance de los niñosGas explosivo
1
2
