2015 TOYOTA RAV4 Manual del propietario (in Spanish)

5456-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

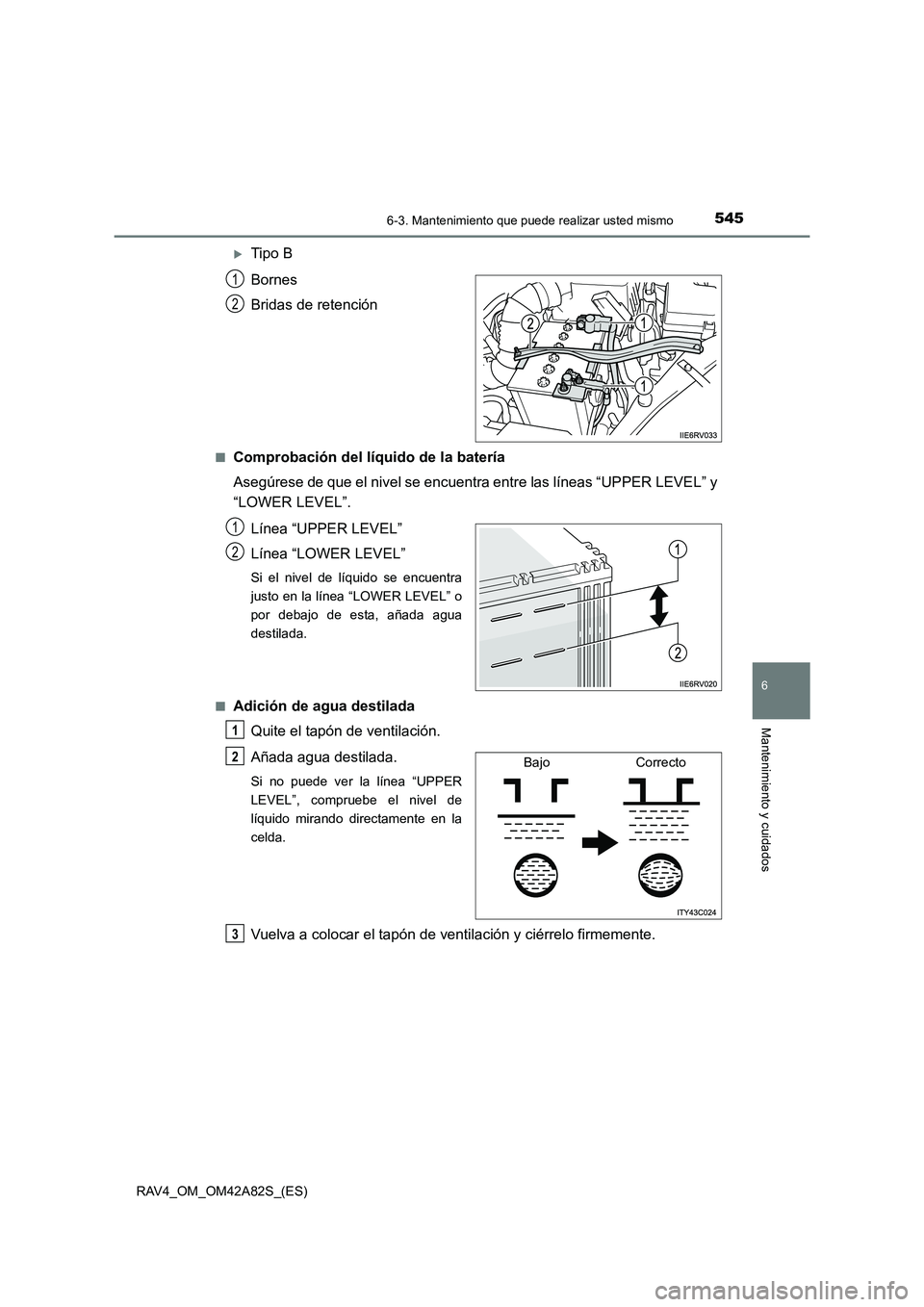

XTipo B
Bornes
Bridas de retención
■Comprobación del líquido de la batería
Asegúrese de que el nivel se encuentra entre las líneas “UPPER LEVEL” y
“LOWER LEVEL”.Línea “UPPER LEVEL”
Línea “LOWER LEVEL”
Si el nivel de líquido se encuentra
justo en la línea “LOWER LEVEL” o
por debajo de esta, añada agua
destilada.
■
Adición de agua destilada Quite el tapón de ventilación.
Añada agua destilada.
Si no puede ver la línea “UPPER
LEVEL”, compruebe el nivel de
líquido mirando directamente en la
celda.
Vuelva a colocar el tapón de ventilación y ciérrelo firmemente.
1
2
1
2
1
Bajo Correcto2
3

5466-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)

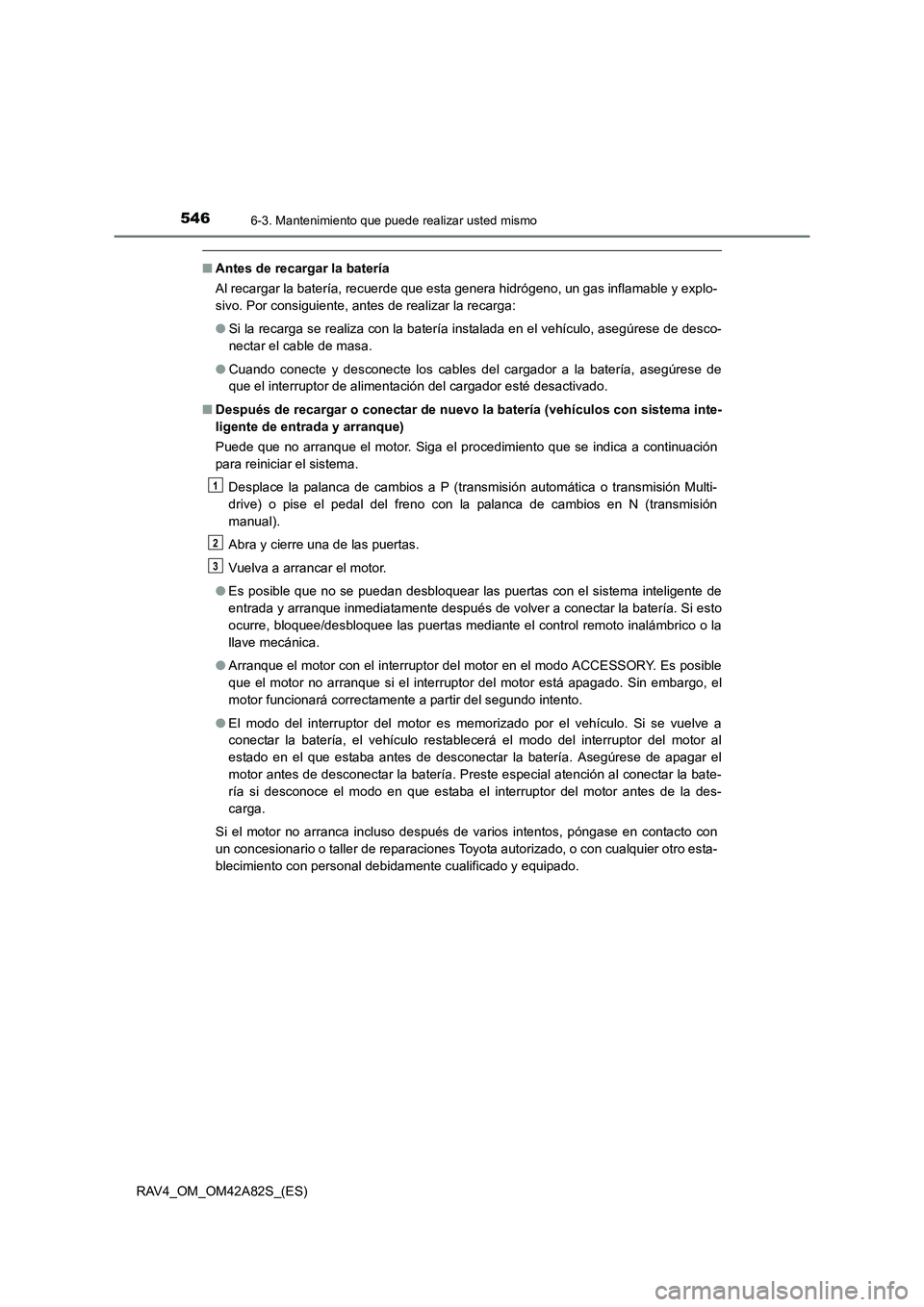

■Antes de recargar la batería
Al recargar la batería, recuerde que esta genera hidrógeno, un gas inflamable y explo-
sivo. Por consiguiente, antes de realizar la recarga:
●Si la recarga se realiza con la batería instalada en el vehículo, asegúrese de desco-
nectar el cable de masa.
● Cuando conecte y desconecte los cables del cargador a la batería, asegúrese de
que el interruptor de alimentación del cargador esté desactivado.
■ Después de recargar o conectar de nuevo la batería (vehículos con sistema inte-
ligente de entrada y arranque)
Puede que no arranque el motor. Siga el procedimiento que se indica a continuación
para reiniciar el sistema.
Desplace la palanca de cambios a P (transmisión automática o transmisión Multi-
drive) o pise el pedal del freno con la palanca de cambios en N (transmisión
manual).
Abra y cierre una de las puertas.
Vuelva a arrancar el motor.
● Es posible que no se puedan desbloquear las puertas con el sistema inteligente de
entrada y arranque inmediatamente después de volver a conectar la batería. Si esto
ocurre, bloquee/desbloquee las puertas mediante el control remoto inalámbrico o la
llave mecánica.
● Arranque el motor con el interruptor del motor en el modo ACCESSORY. Es posible
que el motor no arranque si el interruptor del motor está apagado. Sin embargo, el
motor funcionará correctamente a partir del segundo intento.
● El modo del interruptor del motor es memorizado por el vehículo. Si se vuelve a
conectar la batería, el vehículo restablecerá el modo del interruptor del motor al
estado en el que estaba antes de desconectar la batería. Asegúrese de apagar el
motor antes de desconectar la batería. Preste especial atención al conectar la bate-
ría si desconoce el modo en que estaba el interruptor del motor antes de la des-
carga.
Si el motor no arranca incluso después de varios intentos, póngase en contacto con
un concesionario o taller de reparaciones Toyota autorizado, o con cualquier otro esta-
blecimiento con personal debidamente cualificado y equipado.
1
2
3

5476-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

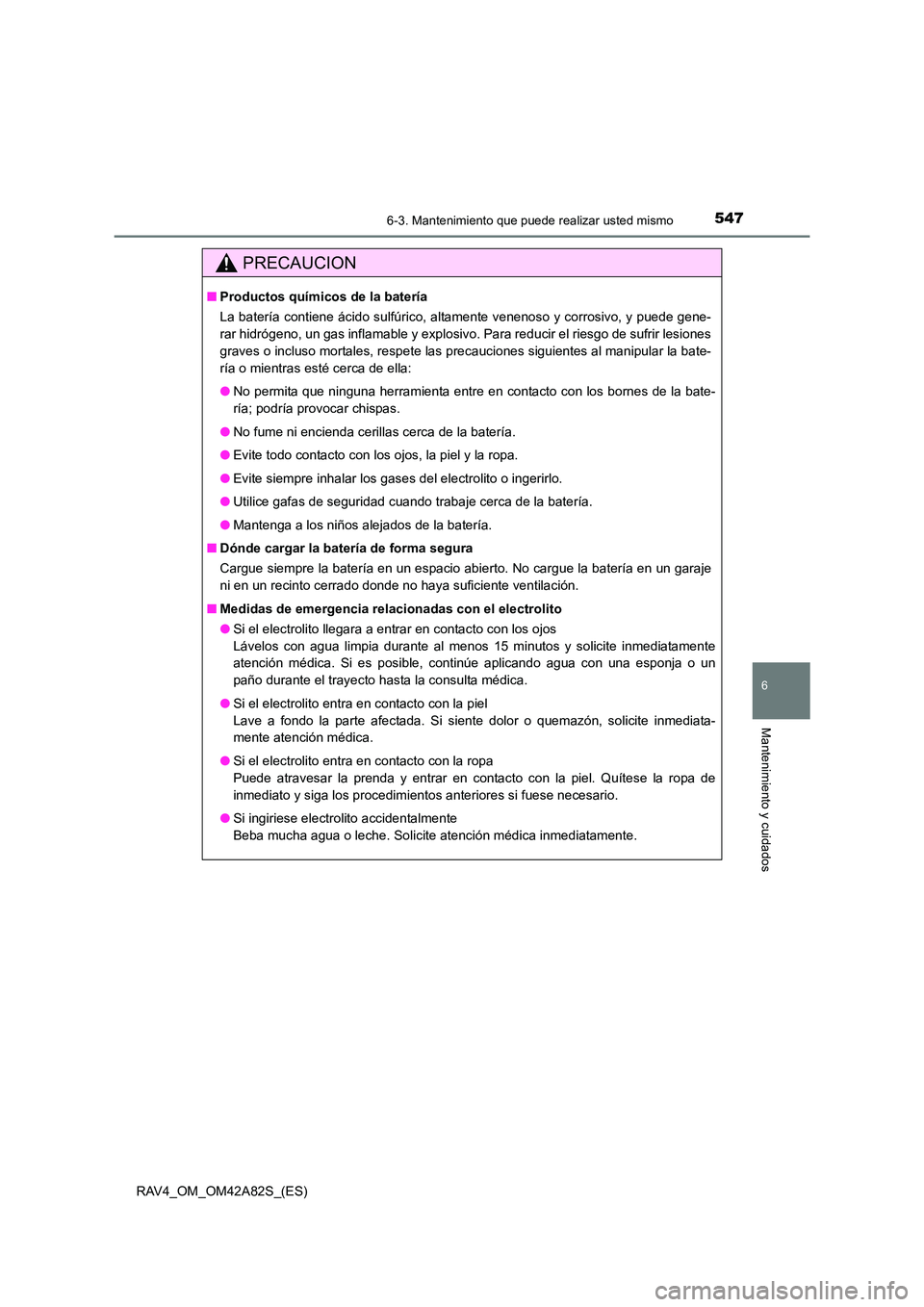

PRECAUCION
■Productos químicos de la batería
La batería contiene ácido sulfúrico, altamente venenoso y corrosivo, y puede gene-
rar hidrógeno, un gas inflamable y explosivo. Para reducir el riesgo de sufrir lesiones
graves o incluso mortales, respete las precauciones siguientes al manipular la bate-
ría o mientras esté cerca de ella:
●No permita que ninguna herramienta entre en contacto con los bornes de la bate-
ría; podría provocar chispas.
● No fume ni encienda cerillas cerca de la batería.
● Evite todo contacto con los ojos, la piel y la ropa.
● Evite siempre inhalar los gases del electrolito o ingerirlo.
● Utilice gafas de seguridad cuando trabaje cerca de la batería.
● Mantenga a los niños alejados de la batería.
■ Dónde cargar la batería de forma segura
Cargue siempre la batería en un espacio abierto. No cargue la batería en un garaje
ni en un recinto cerrado donde no haya suficiente ventilación.
■ Medidas de emergencia relacionadas con el electrolito
●Si el electrolito llegara a entrar en contacto con los ojos
Lávelos con agua limpia durante al menos 15 minutos y solicite inmediatamente
atención médica. Si es posible, continúe aplicando agua con una esponja o un
paño durante el trayecto hasta la consulta médica.
● Si el electrolito entra en contacto con la piel
Lave a fondo la parte afectada. Si siente dolor o quemazón, solicite inmediata-
mente atención médica.
● Si el electrolito entra en contacto con la ropa
Puede atravesar la prenda y entrar en contacto con la piel. Quítese la ropa de
inmediato y siga los procedimientos anteriores si fuese necesario.
● Si ingiriese electrolito accidentalmente
Beba mucha agua o leche. Solicite atención médica inmediatamente.

5486-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)

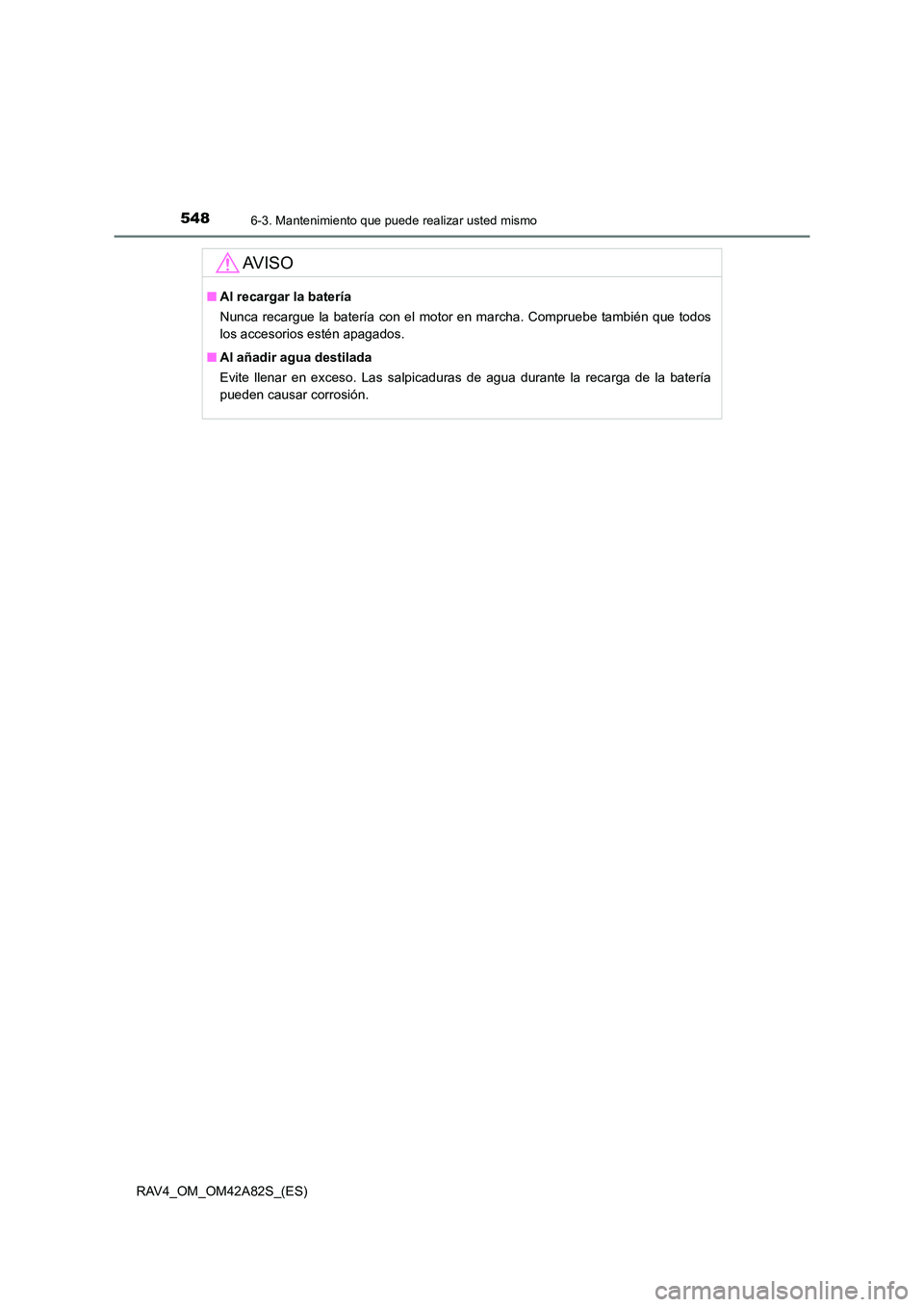

AV I S O
■Al recargar la batería
Nunca recargue la batería con el motor en marcha. Compruebe también que todos
los accesorios estén apagados.
■ Al añadir agua destilada
Evite llenar en exceso. Las salpicaduras de agua durante la recarga de la batería
pueden causar corrosión.

5496-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

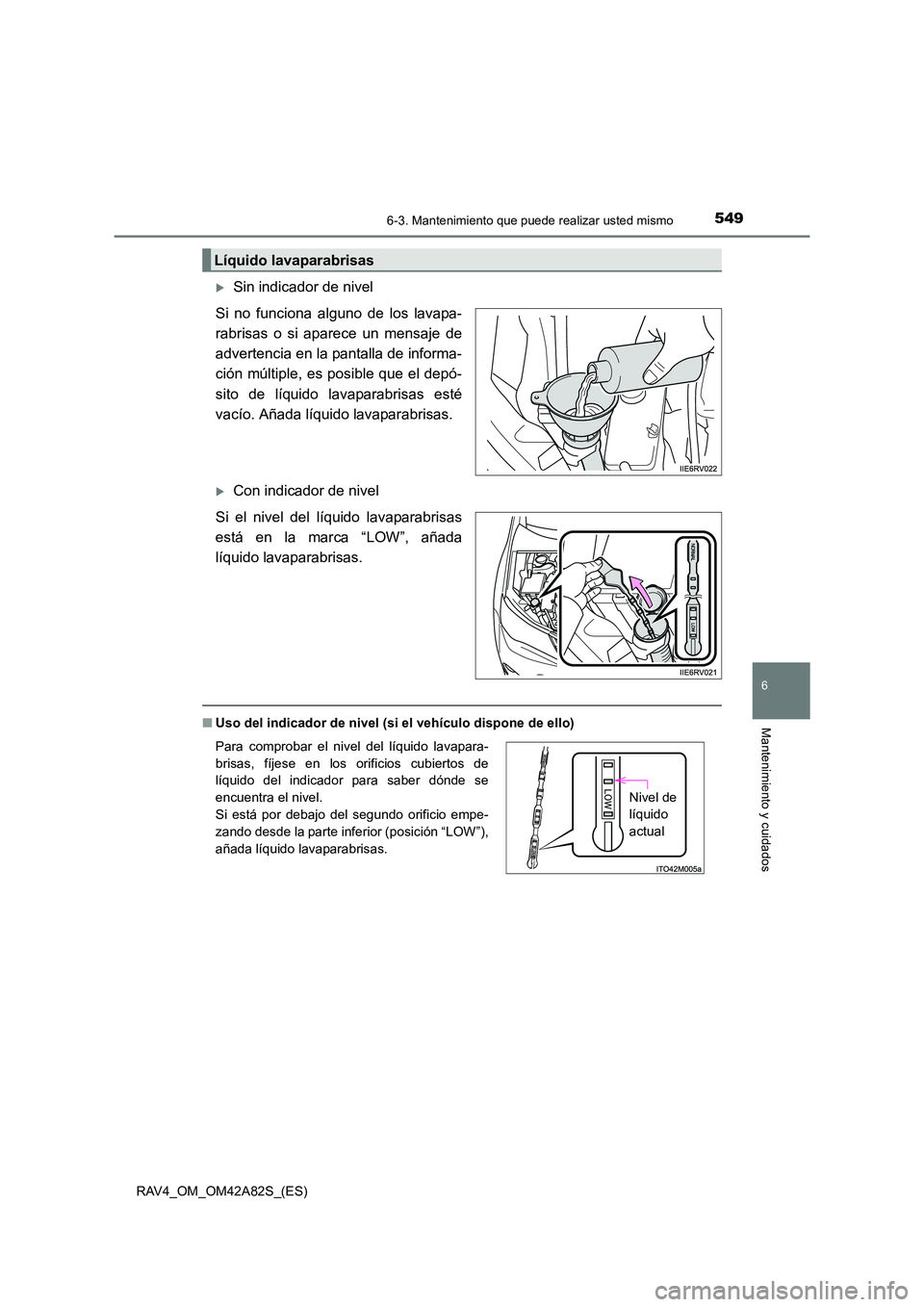

XSin indicador de nivel
Si no funciona alguno de los lavapa-
rabrisas o si aparece un mensaje de
advertencia en la pantalla de informa-
ción múltiple, es posible que el depó-
sito de líquido lavaparabrisas esté
vacío. Añada líquido lavaparabrisas.
XCon indicador de nivel
Si el nivel del líquido lavaparabrisas
está en la marca “LOW”, añada
líquido lavaparabrisas.
■ Uso del indicador de nivel (si el vehículo dispone de ello)
Líquido lavaparabrisas
Para comprobar el nivel del líquido lavapara-
brisas, fíjese en los orificios cubiertos de
líquido del indicador para saber dónde se
encuentra el nivel.
Si está por debajo del segundo orificio empe-
zando desde la parte inferior (posición “LOW”),
añada líquido lavaparabrisas.
Nivel de
líquido
actual

5506-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)

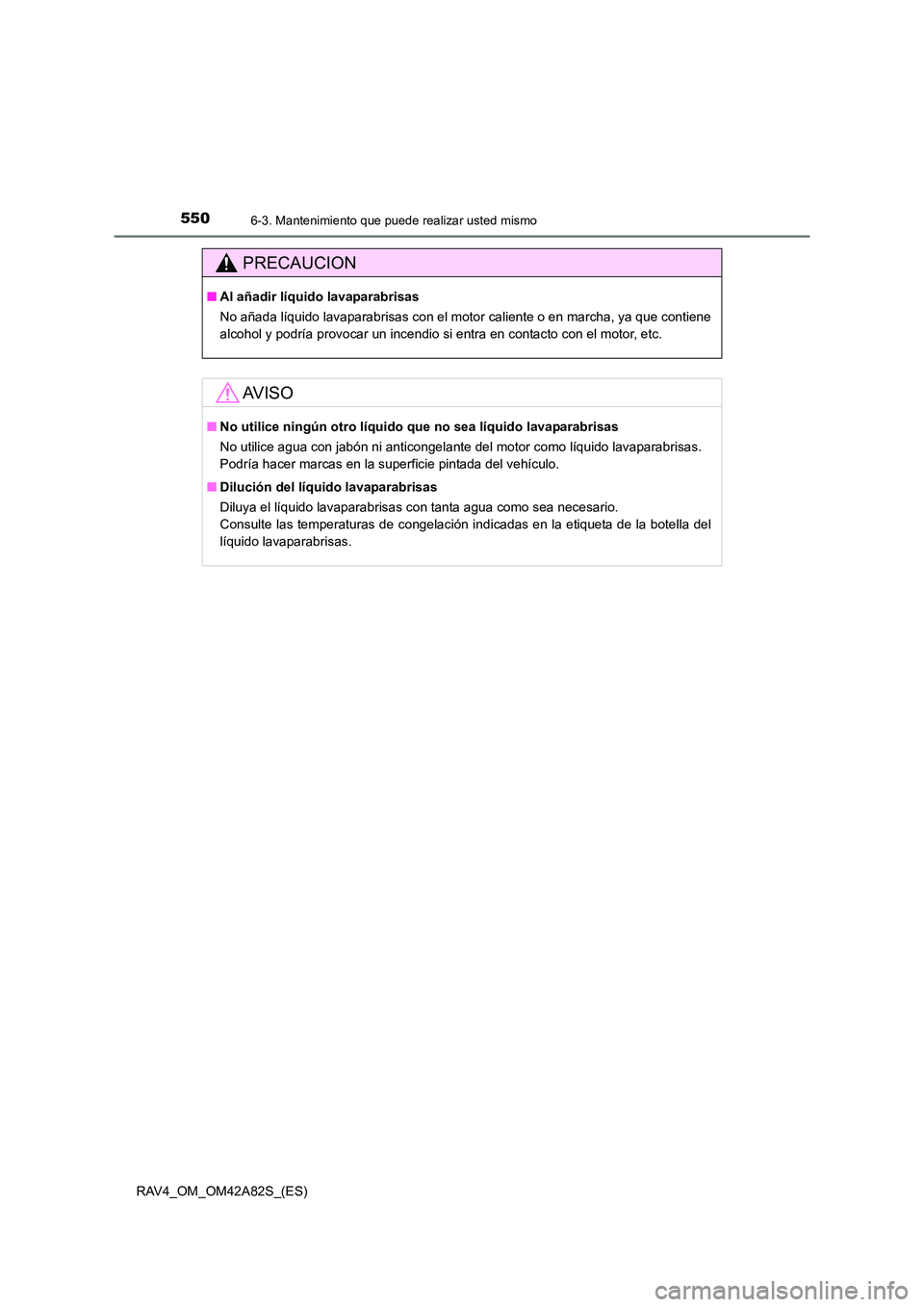

PRECAUCION
■Al añadir líquido lavaparabrisas
No añada líquido lavaparabrisas con el motor caliente o en marcha, ya que contiene
alcohol y podría provocar un incendio si entra en contacto con el motor, etc.
AV I S O
■No utilice ningún otro líquido que no sea líquido lavaparabrisas
No utilice agua con jabón ni anticongelante del motor como líquido lavaparabrisas.
Podría hacer marcas en la superficie pintada del vehículo.
■ Dilución del líquido lavaparabrisas
Diluya el líquido lavaparabrisas con tanta agua como sea necesario.
Consulte las temperaturas de congelación indicadas en la etiqueta de la botella del
líquido lavaparabrisas.

5516-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

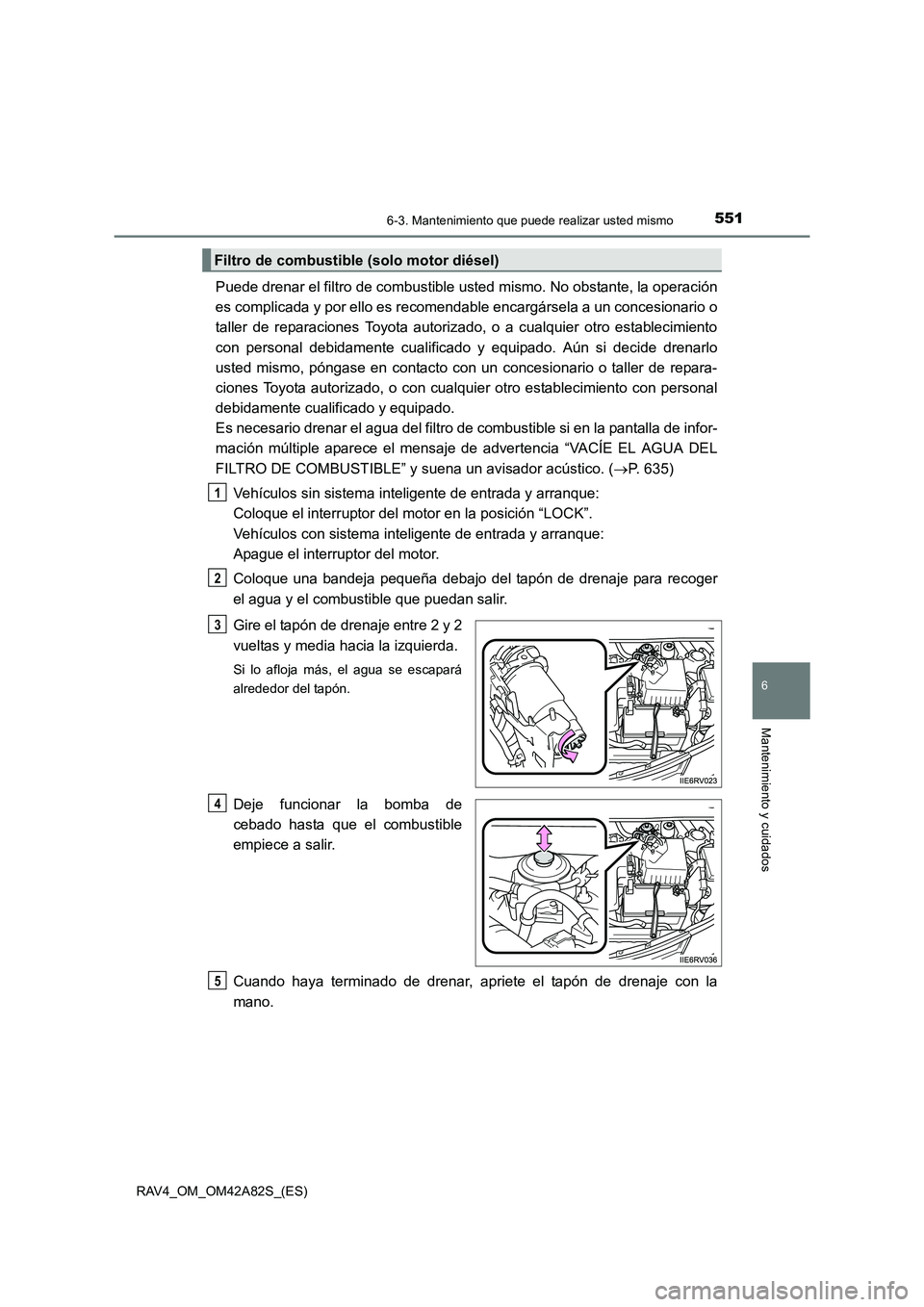

Puede drenar el filtro de combustible usted mismo. No obstante, la operación
es complicada y por ello es recomendable encargársela a un concesionario o
taller de reparaciones Toyota autorizado, o a cualquier otro establecimiento
con personal debidamente cualificado y equipado. Aún si decide drenarlo
usted mismo, póngase en contacto con un concesionario o taller de repara-
ciones Toyota autorizado, o con cualquier otro establecimiento con personal
debidamente cualificado y equipado.
Es necesario drenar el agua del filtro de combustible si en la pantalla de infor-
mación múltiple aparece el mensaje de advertencia “VACÍE EL AGUA DEL
FILTRO DE COMBUSTIBLE” y suena un avisador acústico. (→P. 635)
Vehículos sin sistema inteligente de entrada y arranque:
Coloque el interruptor del motor en la posición “LOCK”.
Vehículos con sistema inteligente de entrada y arranque:
Apague el interruptor del motor.
Coloque una bandeja pequeña debajo del tapón de drenaje para recoger
el agua y el combustible que puedan salir.
Gire el tapón de drenaje entre 2 y 2
vueltas y media hacia la izquierda.
Si lo afloja más, el agua se escapará
alrededor del tapón.
Deje funcionar la bomba de
cebado hasta que el combustible
empiece a salir.
Cuando haya terminado de drenar, apriete el tapón de drenaje con la
mano.
Filtro de combustible (solo motor diésel)
1
2
3
4
5

5526-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)
■Al drenar el filtro de combustible (s olo vehículos con volante a la izquierda)
Para la colocación, siga los pasos anteriores en orden inverso. Separe la junta de los clips como se muestra
en la ilustración.
Suelte los clips y saque la cubierta.
1
2
3
