6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

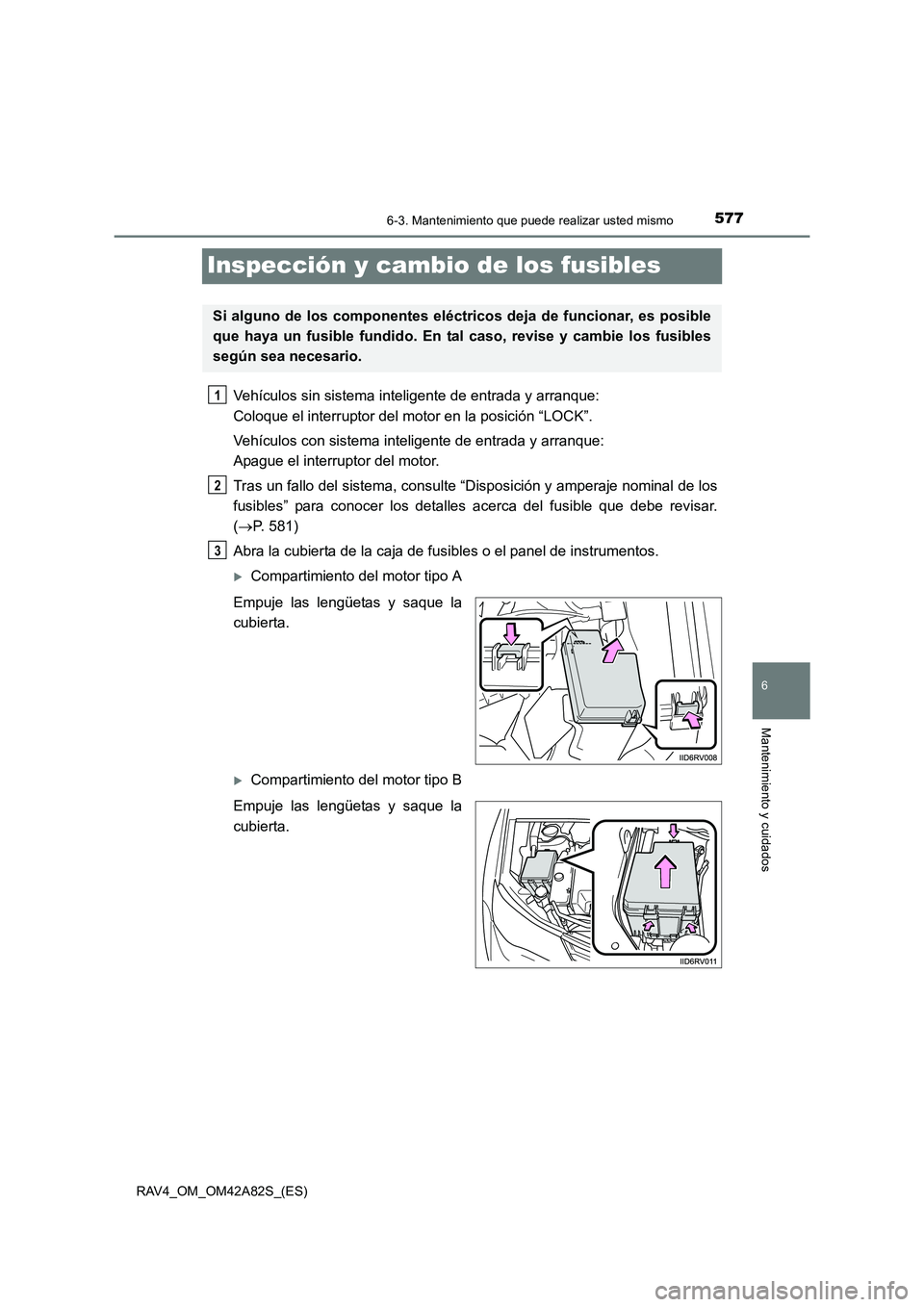

Inspección y cambio de los fusibles
Vehículos sin sistema inteligente de entrada y arranque:
Coloque el interruptor del motor en la posición “LOCK”.
Vehículos con sistema inteligente de entrada y arranque:
Apague el interruptor del motor.
Tras un fallo del sistema, consulte “Disposición y amperaje nominal de los
fusibles” para conocer los detalles acerca del fusible que debe revisar.
(→ P. 581)
Abra la cubierta de la caja de fusibles o el panel de instrumentos.
XCompartimiento del motor tipo A
Empuje las lengüetas y saque la
cubierta.
XCompartimiento del motor tipo B
Empuje las lengüetas y saque la
cubierta.
Si alguno de los componentes eléctricos deja de funcionar, es posible
que haya un fusible fundido. En ta l caso, revise y cambie los fusibles
según sea necesario.
1
2
3

5786-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)

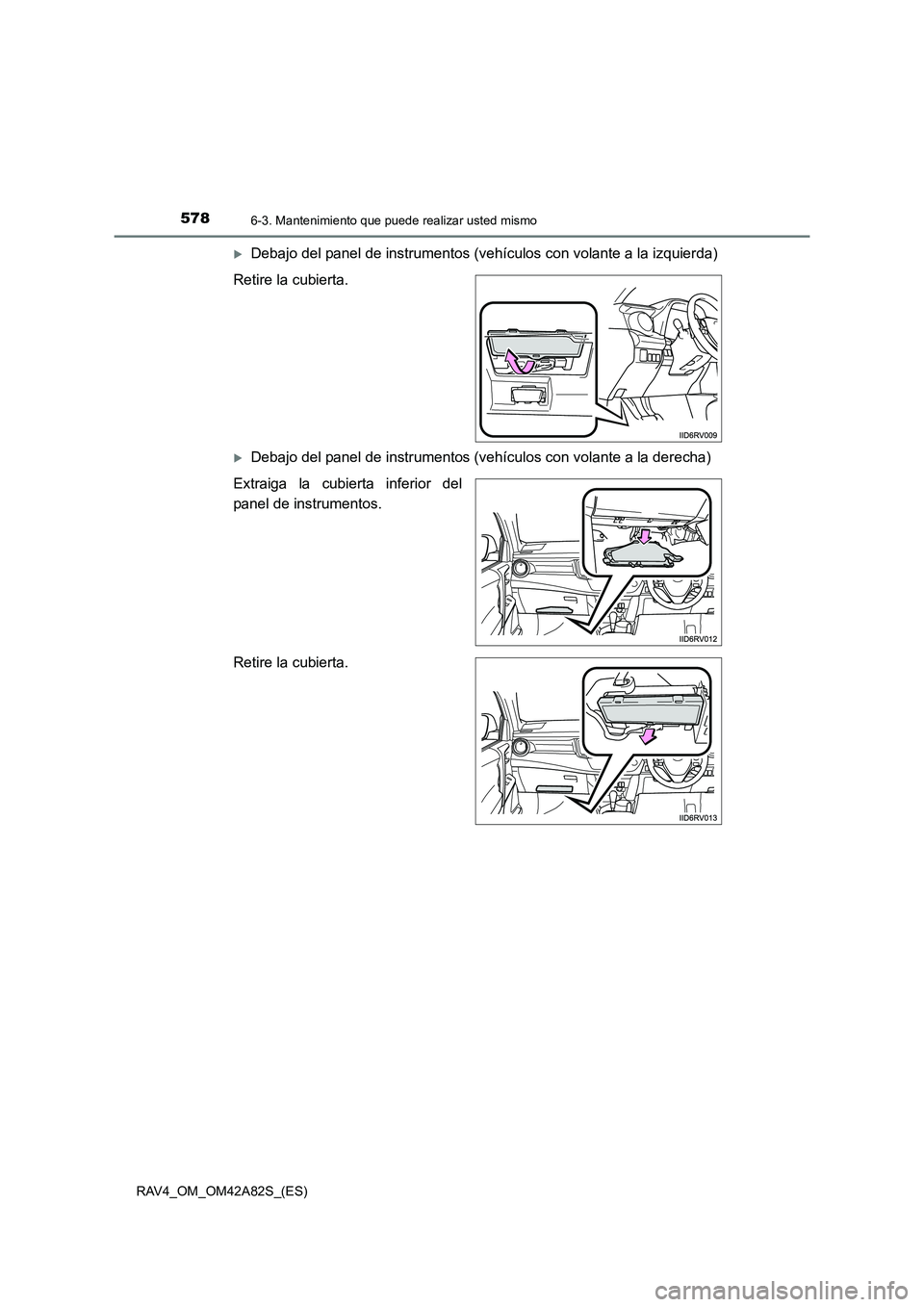

XDebajo del panel de instrumentos (vehículos con volante a la izquierda)
Retire la cubierta.
XDebajo del panel de instrumentos (vehículos con volante a la derecha)
Extraiga la cubierta inferior del
panel de instrumentos.
Retire la cubierta.

5796-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

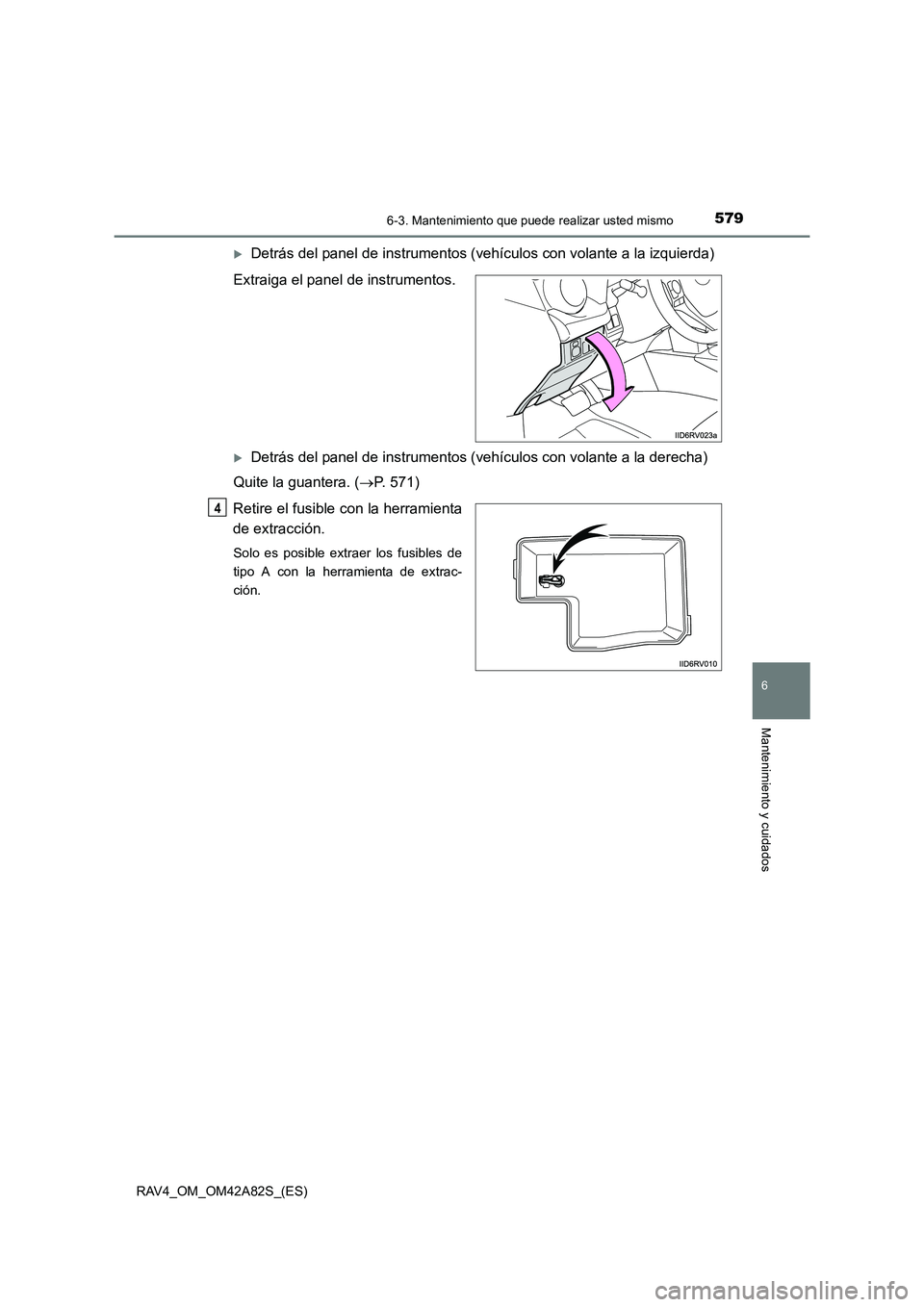

XDetrás del panel de instrumentos (vehículos con volante a la izquierda)
Extraiga el panel de instrumentos.
XDetrás del panel de instrumentos (vehículos con volante a la derecha)
Quite la guantera. ( →P. 571)
Retire el fusible con la herramienta
de extracción.
Solo es posible extraer los fusibles de
tipo A con la herramienta de extrac-
ción.
4

5806-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)

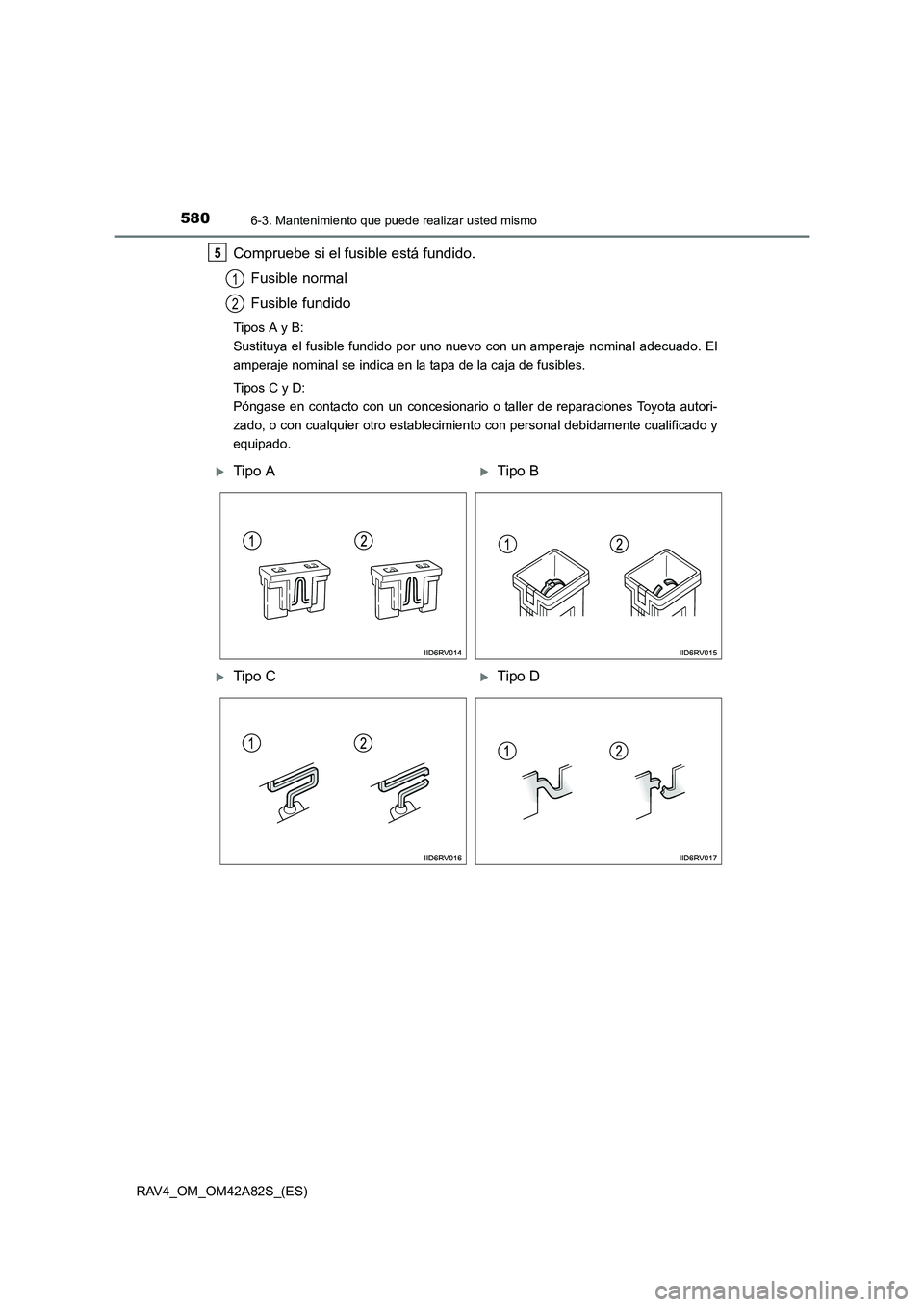

Compruebe si el fusible está fundido.Fusible normal
Fusible fundido
Tipos A y B:
Sustituya el fusible fundido por uno nuevo con un amperaje nominal adecuado. El
amperaje nominal se indica en la tapa de la caja de fusibles.
Tipos C y D:
Póngase en contacto con un concesionario o taller de reparaciones Toyota autori-
zado, o con cualquier otro establecimiento con personal debidamente cualificado y
equipado.
5
1
2
XTipo AXTipo B
XTipo CXTipo D

5816-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)■
Compartimiento del motor tipo A
Disposición y amperaje nominal de los fusibles
FusibleAmperiosCircuito
1EFI-MAIN NO.1
25*1, 2
Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial, EFI NO.1, EFI NO.2,
bomba de combustible
20*3Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial, EFI NO.1, EFI NO.2
30*4, 5
Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial, EFI NO.3, ECU de la
transmisión automática
2TOWING-B30Luces del remolque
3STRG LOCK10ECU del mecanismo de bloqueo de la direc-
ción
4ECU-B NO.210
ECU del sistema de aire acondicionado, indi-
cadores e instrumentos, sistema inteligente
de entrada y arranque, módulo del techo
5TURN & HAZ10Indicadores e instrumentos

5826-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)

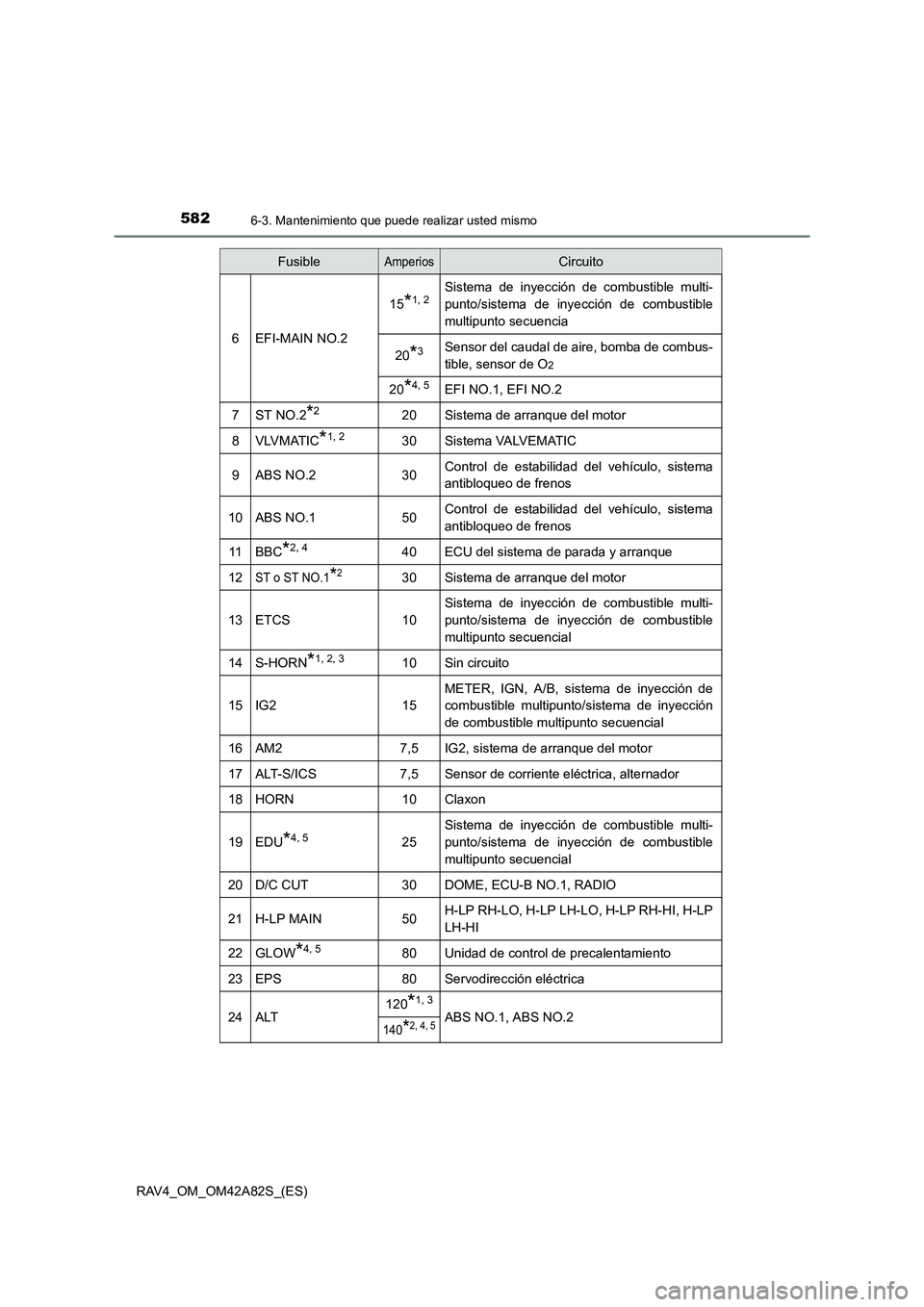

6EFI-MAIN NO.2
15*1, 2Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencia
20*3Sensor del caudal de aire, bomba de combus-
tible, sensor de O
2
20*4, 5EFI NO.1, EFI NO.2
7ST NO.2*220Sistema de arranque del motor
8VLVMATIC*1, 230Sistema VALVEMATIC
9ABS NO.230Control de estabilidad del vehículo, sistema
antibloqueo de frenos
10ABS NO.150Control de estabilidad del vehículo, sistema
antibloqueo de frenos
11BBC*2, 440ECU del sistema de parada y arranque
12ST o ST NO.1*230Sistema de arranque del motor
13ETCS10
Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial
14S-HORN*1, 2, 310Sin circuito
15IG215
METER, IGN, A/B, sistema de inyección de
combustible multipunto/sistema de inyección
de combustible multipunto secuencial
16AM27,5IG2, sistema de arranque del motor
17ALT-S/ICS7,5Sensor de corriente eléctrica, alternador
18HORN10Claxon
19EDU*4, 525
Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial
20D/C CUT30DOME, ECU-B NO.1, RADIO
21H-LP MAIN50H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
22GLOW*4, 580Unidad de control de precalentamiento
23EPS80Servodirección eléctrica
24ALT120*1, 3
ABS NO.1, ABS NO.2140*2, 4, 5
FusibleAmperiosCircuito

5836-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

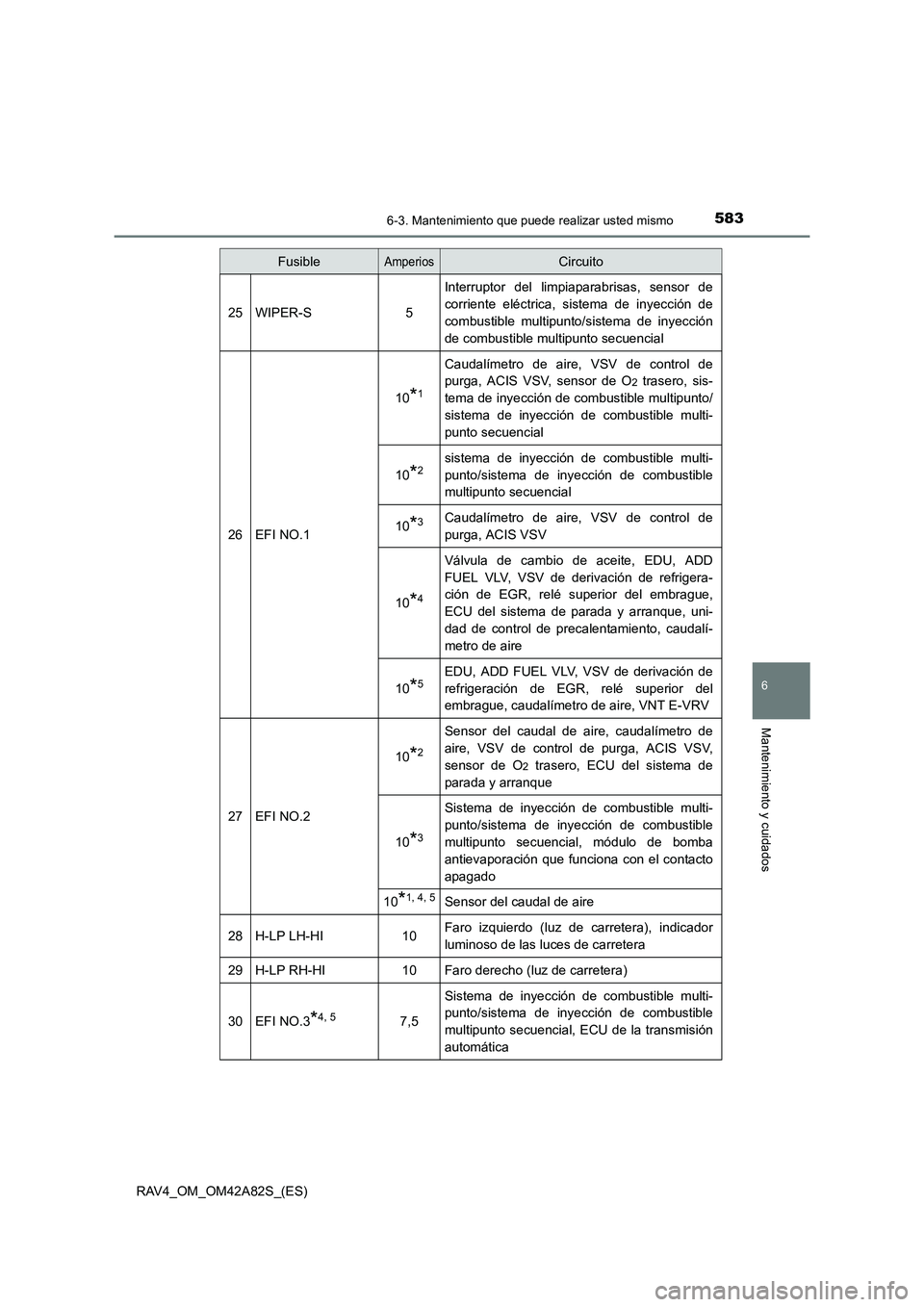

25WIPER-S5
Interruptor del limpiaparabrisas, sensor de
corriente eléctrica, sistema de inyección de
combustible multipunto/sistema de inyección
de combustible multipunto secuencial
26EFI NO.1
10*1
Caudalímetro de aire, VSV de control de
purga, ACIS VSV, sensor de O
2 trasero, sis-
tema de inyección de combustible multipunto/
sistema de inyección de combustible multi-
punto secuencial
10*2sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial
10*3Caudalímetro de aire, VSV de control de
purga, ACIS VSV
10*4
Válvula de cambio de aceite, EDU, ADD
FUEL VLV, VSV de derivación de refrigera-
ción de EGR, relé superior del embrague,
ECU del sistema de parada y arranque, uni-
dad de control de precalentamiento, caudalí-
metro de aire
10*5EDU, ADD FUEL VLV, VSV de derivación de
refrigeración de EGR, relé superior del
embrague, caudalímetro de aire, VNT E-VRV
27EFI NO.2
10*2
Sensor del caudal de aire, caudalímetro de
aire, VSV de control de purga, ACIS VSV,
sensor de O
2 trasero, ECU del sistema de
parada y arranque
10*3
Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial, módulo de bomba
antievaporación que funciona con el contacto
apagado
10*1, 4, 5Sensor del caudal de aire
28H-LP LH-HI10Faro izquierdo (luz de carretera), indicador
luminoso de las luces de carretera
29H-LP RH-HI10Faro derecho (l uz de carretera)
30EFI NO.3*4, 57,5
Sistema de inyección de combustible multi-
punto/sistema de inyección de combustible
multipunto secuencial, ECU de la transmisión
automática
FusibleAmperiosCircuito

5846-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)

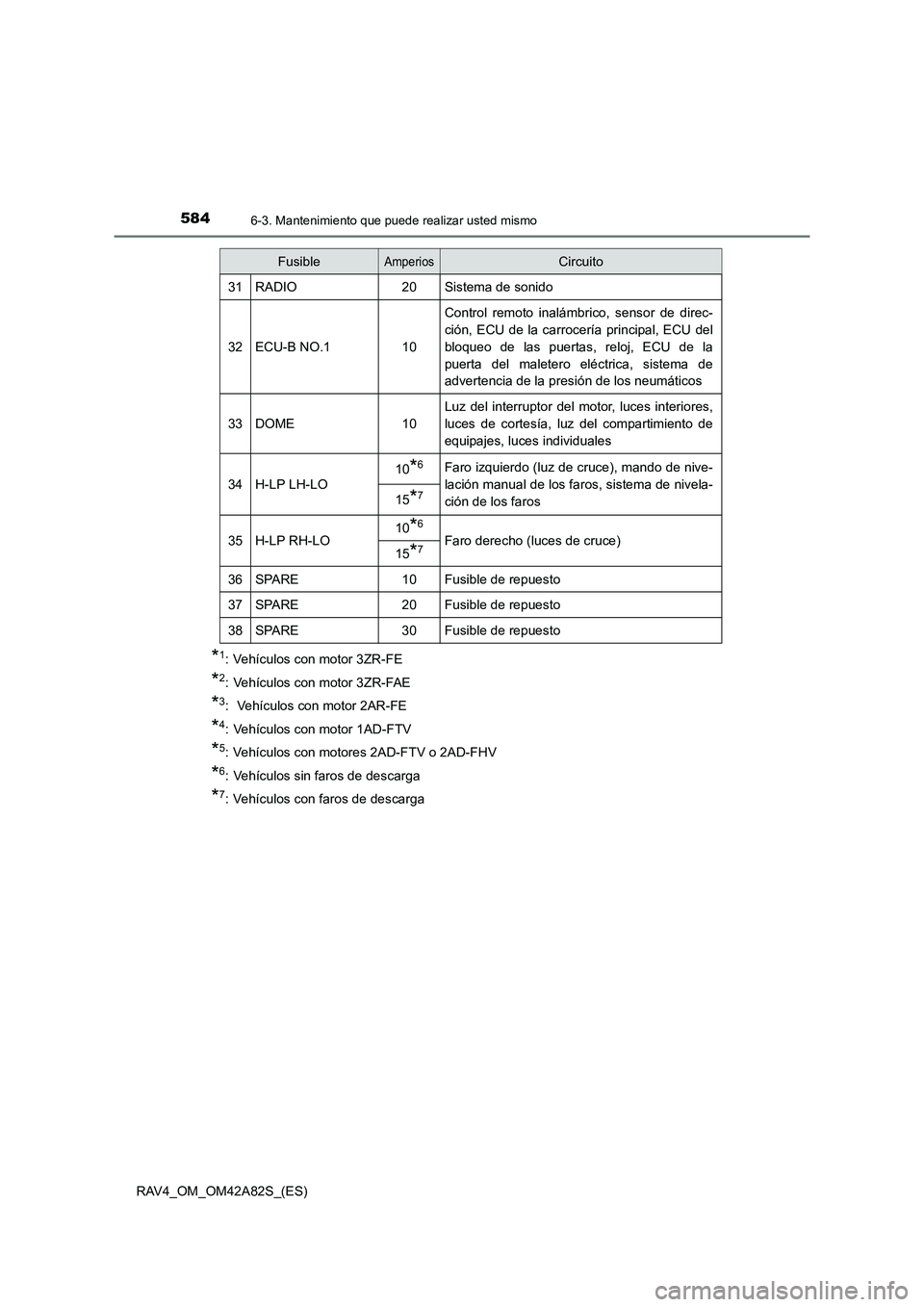

*1: Vehículos con motor 3ZR-FE
*2: Vehículos con motor 3ZR-FAE
*3: Vehículos con motor 2AR-FE
*4: Vehículos con motor 1AD-FTV
*5: Vehículos con motores 2AD-FTV o 2AD-FHV
*6: Vehículos sin faros de descarga
*7: Vehículos con faros de descarga
31RADIO20Sistema de sonido
32ECU-B NO.110
Control remoto inalámbrico, sensor de direc-
ción, ECU de la carrocería principal, ECU del
bloqueo de las puertas, reloj, ECU de la
puerta del maletero eléctrica, sistema de
advertencia de la presión de los neumáticos
33DOME10
Luz del interruptor del motor, luces interiores,
luces de cortesía, luz del compartimiento de
equipajes, luces individuales
34H-LP LH-LO10*6Faro izquierdo (luz de cruce), mando de nive-
lación manual de los faros, sistema de nivela-
ción de los faros
15*7
35H-LP RH-LO10*6
Faro derecho (luces de cruce)15*7
36SPARE10Fusible de repuesto
37SPARE20Fusible de repuesto
38SPARE30Fusible de repuesto
FusibleAmperiosCircuito
