5856-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)■

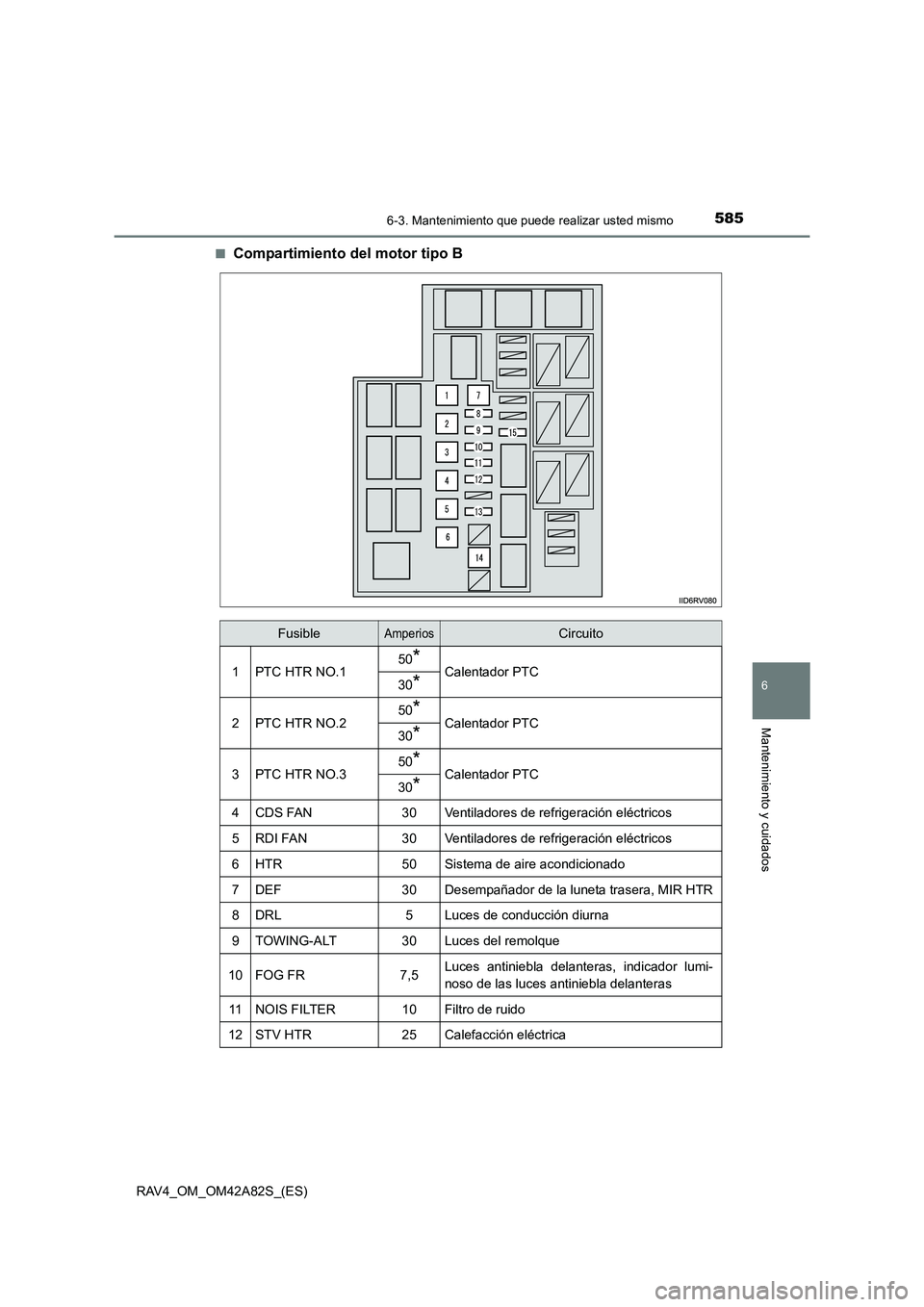

Compartimiento del motor tipo B
FusibleAmperiosCircuito
1PTC HTR NO.150*Calentador PTC30*
2PTC HTR NO.250*Calentador PTC30*
3PTC HTR NO.350*Calentador PTC30*
4CDS FAN30Ventiladores de refrigeración eléctricos
5RDI FAN30Ventiladores de refrigeración eléctricos
6HTR50Sistema de aire acondicionado
7DEF30Desempañador de la luneta trasera, MIR HTR
8DRL5Luces de conducción diurna
9TOWING-ALT30Luces del remolque
10FOG FR7,5Luces antiniebla delanteras, indicador lumi-
noso de las luces antiniebla delanteras
11NOIS FILTER10Filtro de ruido
12STV HTR25Calefacción eléctrica

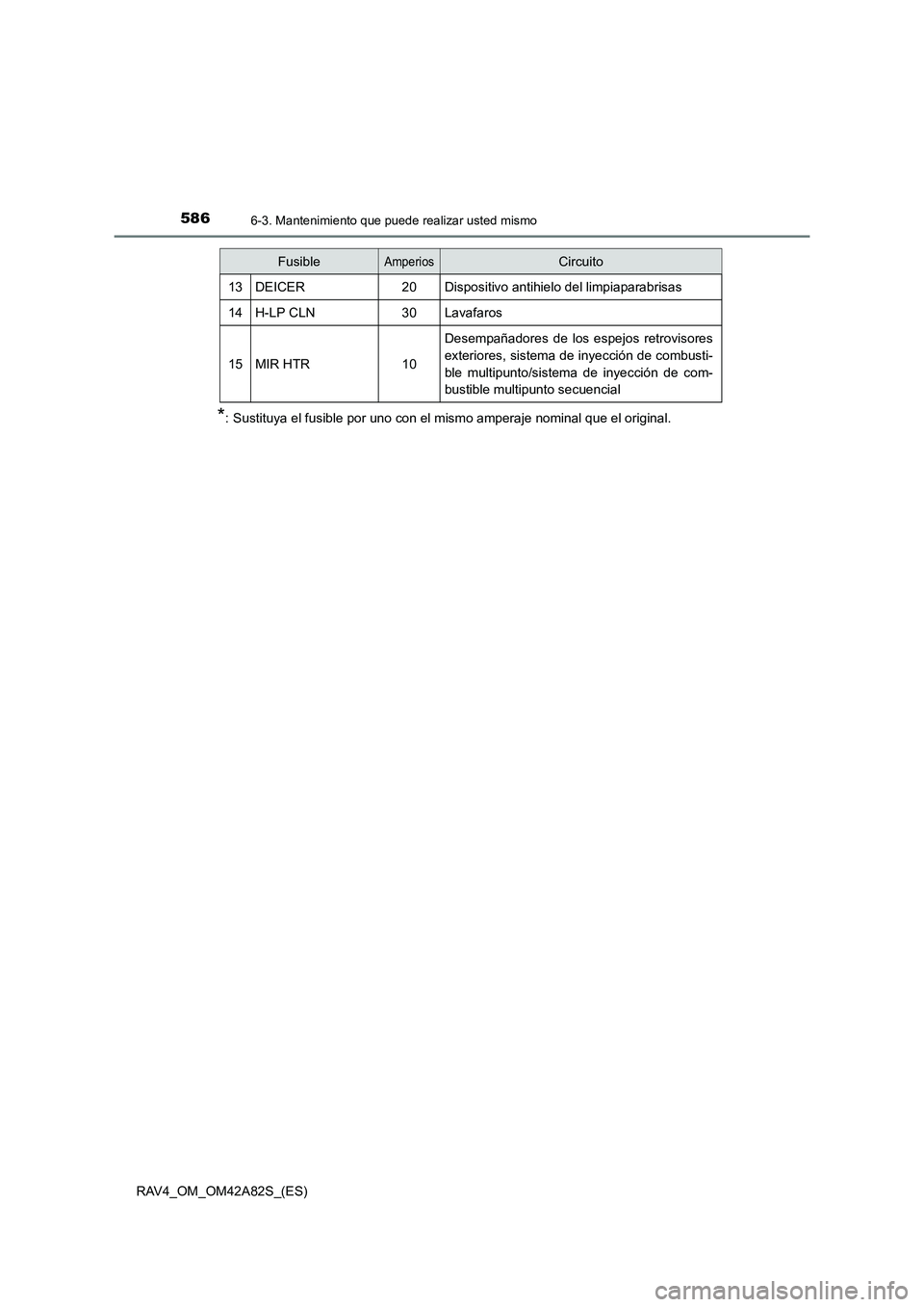

5866-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)
*: Sustituya el fusible por uno con el mismo amperaje nominal que el original.
13DEICER20Dispositivo antihielo del limpiaparabrisas
14H-LP CLN30Lavafaros
15MIR HTR10
Desempañadores de los espejos retrovisores
exteriores, sistema de inyección de combusti-
ble multipunto/sistema de inyección de com-
bustible multipunto secuencial
FusibleAmperiosCircuito

5876-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)■
Bajo el panel de instrumentos
FusibleAmperiosCircuito
1STOP7,5Luces de freno
2S/ROOF10Techo solar
3AM15IG1 NO.1, IG1 NO.2, IG1 NO.3, ACC
4OBD7,5Sistema de diagnóstico a bordo
5D/L NO.220
Sistema de bloqueo centralizado de las puer-
tas (puertas laterales), ECU de la carrocería
principal
6FOG RR7,5Luces antiniebla traseras, indicador luminoso
de las luces antiniebla traseras
7D/L BACK10Sistema de bloqueo centralizado de las puer-
tas (puerta del maletero)
8P/OUTLET NO.115Tomas de corriente
9DOOR D20Elevalunas eléctrico de la puerta del conduc-
tor
10DOOR R/R20Elevalunas eléctrico de la puerta trasera dere-
cha
11DOOR R/L20Elevalunas eléctrico de la puerta trasera
izquierda
12WIP RR15Limpiaparabrisas de la luneta trasera
13WSH15Lavaparabrisas delantero, lavaparabrisas de
la luneta trasera

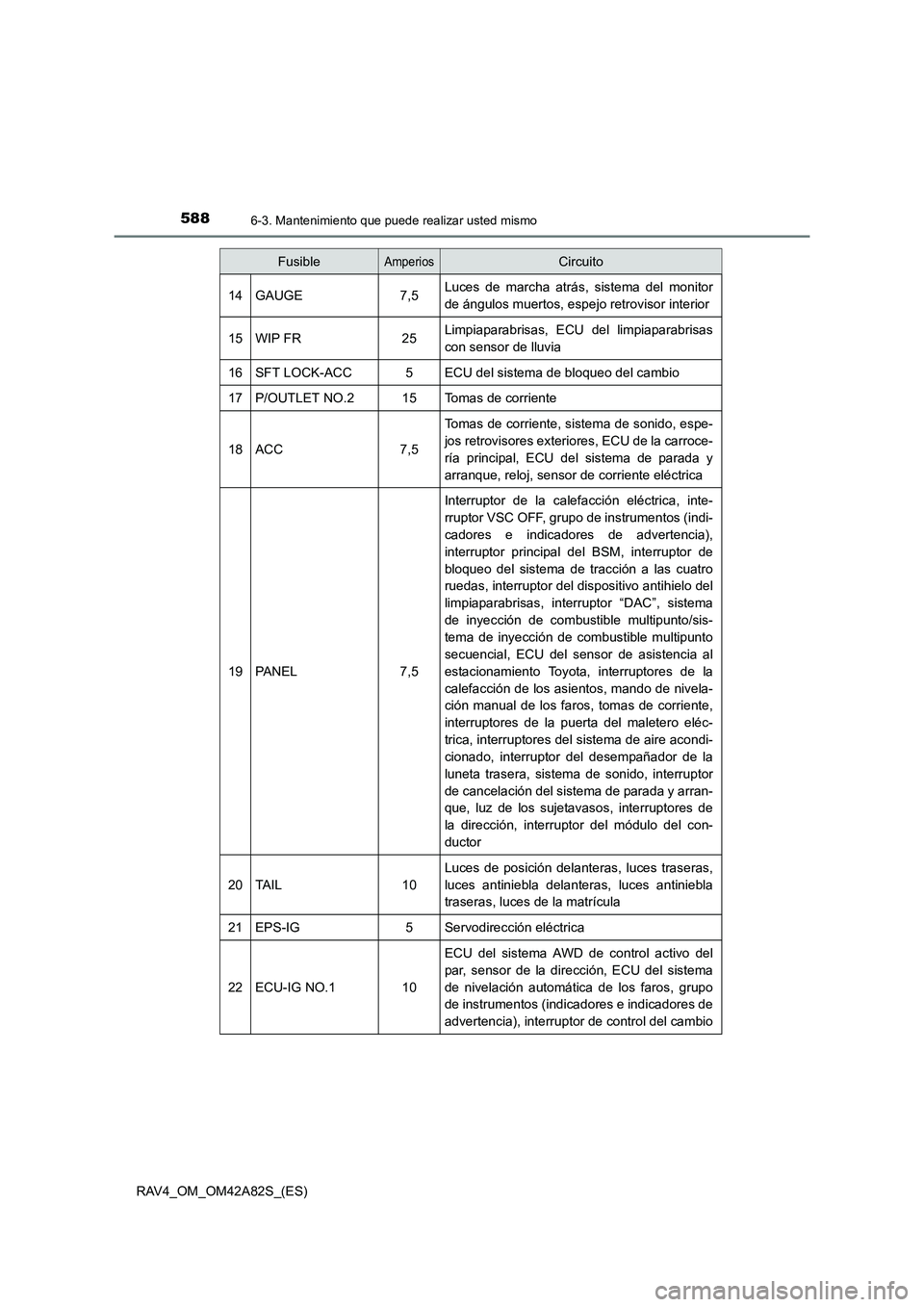

5886-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)
14GAUGE7,5Luces de marcha atrás, sistema del monitor
de ángulos muertos, espejo retrovisor interior
15WIP FR25Limpiaparabrisas, ECU del limpiaparabrisas
con sensor de lluvia
16SFT LOCK-ACC5ECU del sistema de bloqueo del cambio
17P/OUTLET NO.215Tomas de corriente
18ACC7,5
Tomas de corriente, sistema de sonido, espe-
jos retrovisores exteriores, ECU de la carroce-
ría principal, ECU del sistema de parada y
arranque, reloj, sensor de corriente eléctrica
19PA N E L7,5
Interruptor de la calefacción eléctrica, inte-
rruptor VSC OFF, grupo de instrumentos (indi-
cadores e indicadores de advertencia),
interruptor principal del BSM, interruptor de
bloqueo del sistema de tracción a las cuatro
ruedas, interruptor del dispositivo antihielo del
limpiaparabrisas, interruptor “DAC”, sistema
de inyección de combustible multipunto/sis-
tema de inyección de combustible multipunto
secuencial, ECU del sensor de asistencia al
estacionamiento Toyota, interruptores de la
calefacción de los asientos, mando de nivela-
ción manual de los faros, tomas de corriente,
interruptores de la puerta del maletero eléc-
trica, interruptores del sistema de aire acondi-
cionado, interruptor del desempañador de la
luneta trasera, sistema de sonido, interruptor
de cancelación del sistema de parada y arran-
que, luz de los sujetavasos, interruptores de
la dirección, interruptor del módulo del con-
ductor
20TA I L10
Luces de posición delanteras, luces traseras,
luces antiniebla delanteras, luces antiniebla
traseras, luces de la matrícula
21EPS-IG5Servodirección eléctrica
22ECU-IG NO.110
ECU del sistema AWD de control activo del
par, sensor de la dirección, ECU del sistema
de nivelación automática de los faros, grupo
de instrumentos (indicadores e indicadores de
advertencia), interruptor de control del cambio
FusibleAmperiosCircuito

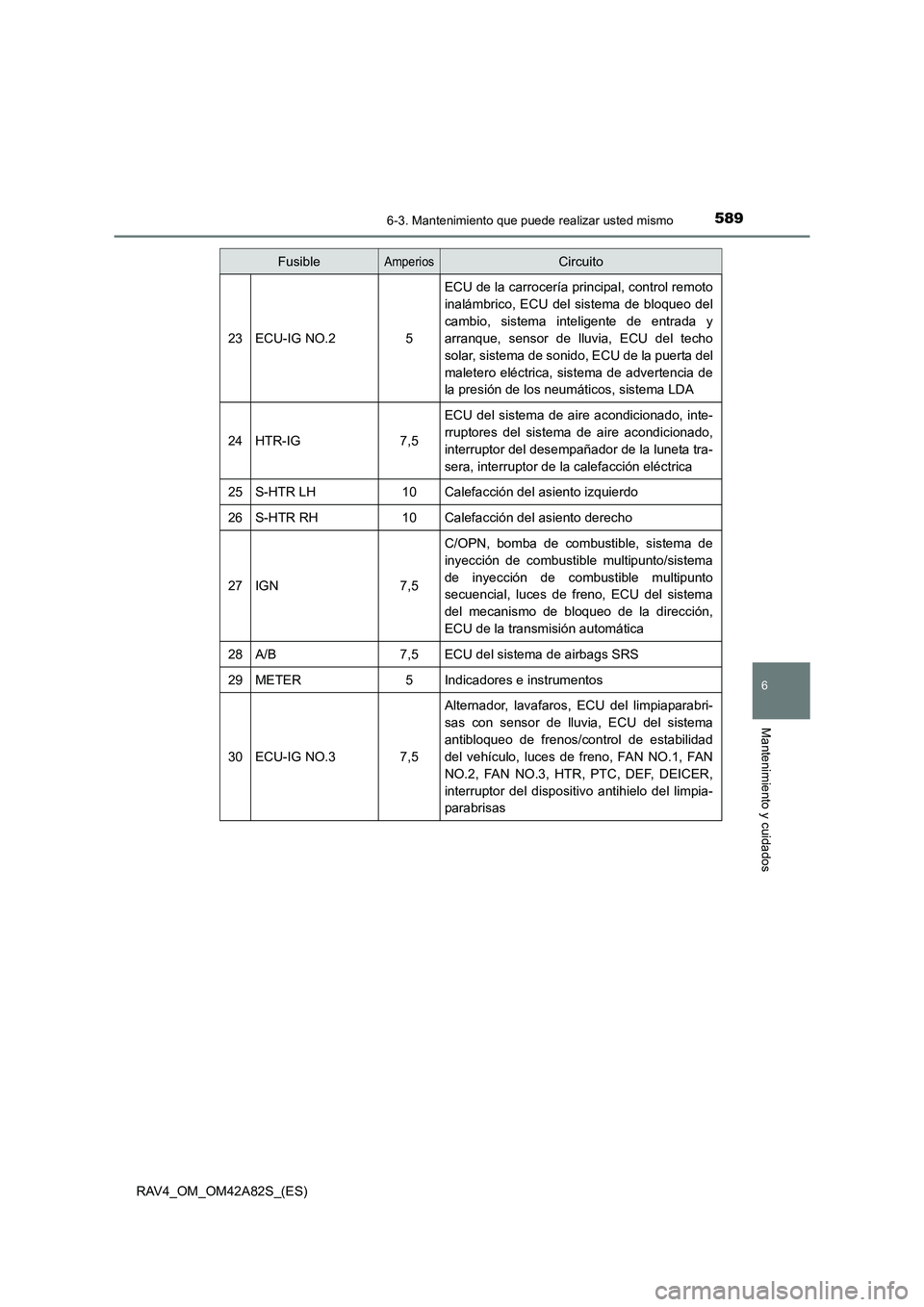

5896-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)
23ECU-IG NO.25
ECU de la carrocería principal, control remoto
inalámbrico, ECU del sistema de bloqueo del
cambio, sistema inteligente de entrada y
arranque, sensor de lluvia, ECU del techo
solar, sistema de sonido, ECU de la puerta del
maletero eléctrica, sistema de advertencia de
la presión de los neumáticos, sistema LDA
24HTR-IG7,5
ECU del sistema de aire acondicionado, inte-
rruptores del sistema de aire acondicionado,
interruptor del desempañador de la luneta tra-
sera, interruptor de la calefacción eléctrica
25S-HTR LH10Calefacción del asiento izquierdo
26S-HTR RH10Calefacción del asiento derecho
27IGN7,5
C/OPN, bomba de combustible, sistema de
inyección de combustible multipunto/sistema
de inyección de combustible multipunto
secuencial, luces de freno, ECU del sistema
del mecanismo de bloqueo de la dirección,
ECU de la transmisión automática
28A/B7,5ECU del sistema de airbags SRS
29METER5Indicadores e instrumentos
30ECU-IG NO.37,5
Alternador, lavafaros, ECU del limpiaparabri-
sas con sensor de lluvia, ECU del sistema
antibloqueo de frenos/control de estabilidad
del vehículo, luces de freno, FAN NO.1, FAN
NO.2, FAN NO.3, HTR, PTC, DEF, DEICER,
interruptor del dispositivo antihielo del limpia-
parabrisas
FusibleAmperiosCircuito

5906-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)■

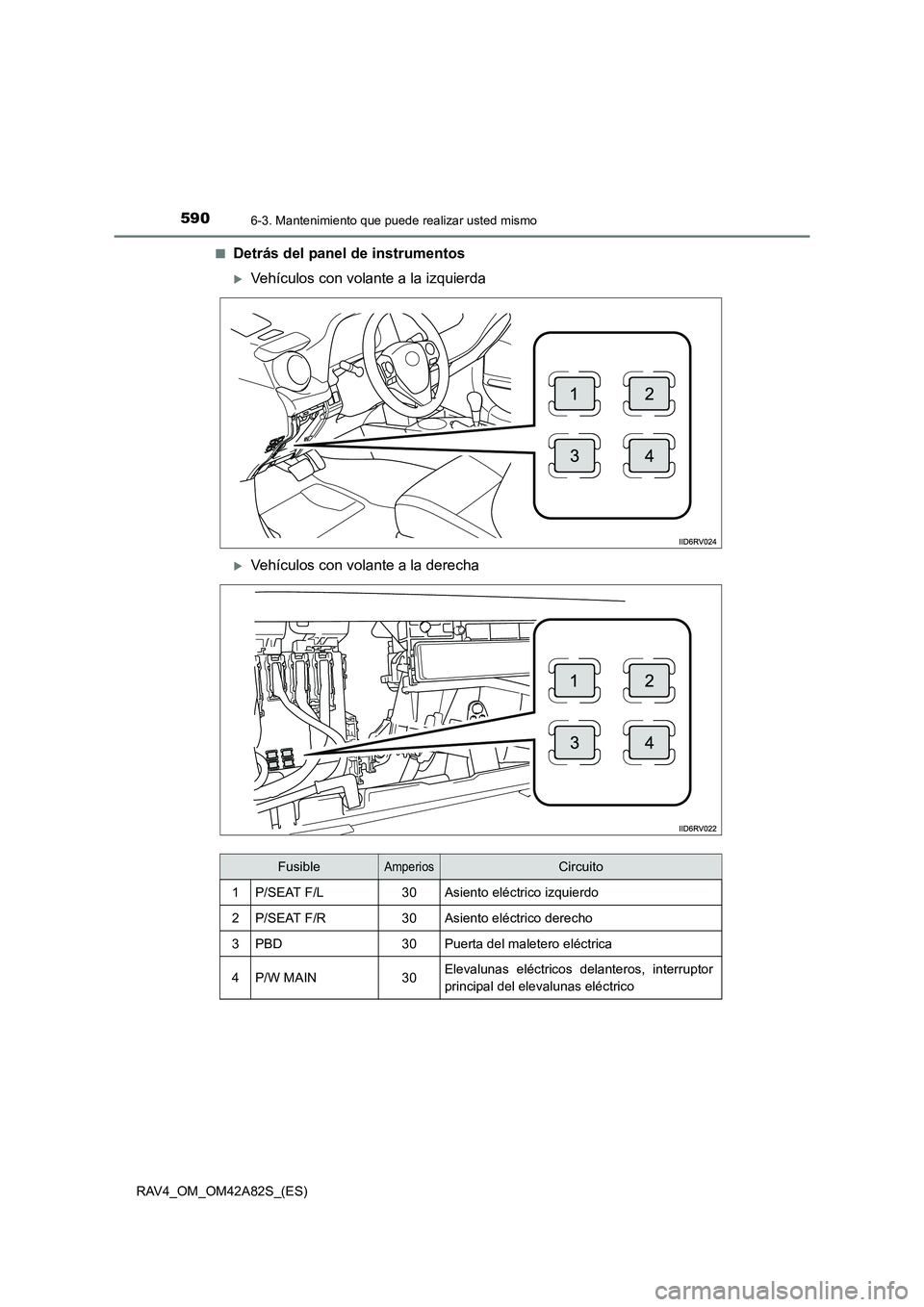

Detrás del panel de instrumentos
XVehículos con volante a la izquierda
XVehículos con volante a la derecha
FusibleAmperiosCircuito
1P/SEAT F/L30Asiento eléctrico izquierdo
2P/SEAT F/R30Asiento eléctrico derecho
3PBD30Puerta del maletero eléctrica
4P/W MAIN30Elevalunas eléctricos delanteros, interruptor
principal del elevalunas eléctrico

5916-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
RAV4_OM_OM42A82S_(ES)

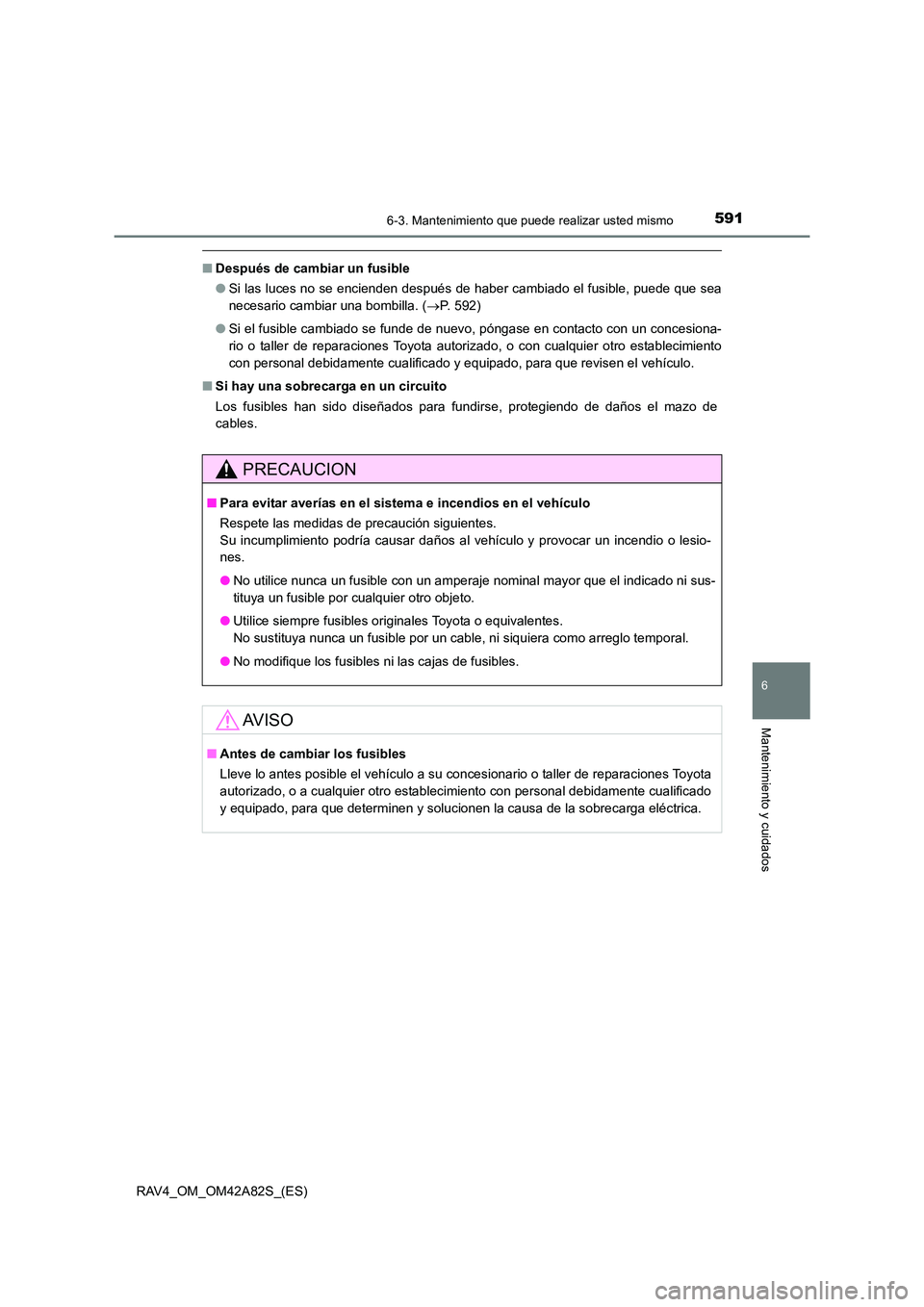

■Después de cambiar un fusible
●Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( →P. 592)
● Si el fusible cambiado se funde de nuevo, póngase en contacto con un concesiona-
rio o taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento
con personal debidamente cualificado y equipado, para que revisen el vehículo.
■ Si hay una sobrecarga en un circuito
Los fusibles han sido diseñados para fundirse, protegiendo de daños el mazo de
cables.
PRECAUCION
■Para evitar averías en el sist ema e incendios en el vehículo
Respete las medidas de precaución siguientes.
Su incumplimiento podría causar daños al vehículo y provocar un incendio o lesio-
nes.
● No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sus-
tituya un fusible por cualquier otro objeto.
● Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve lo antes posible el vehículo a su concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente cualificado
y equipado, para que determinen y solucionen la causa de la sobrecarga eléctrica.

5926-3. Mantenimiento que puede realizar usted mismo
RAV4_OM_OM42A82S_(ES)

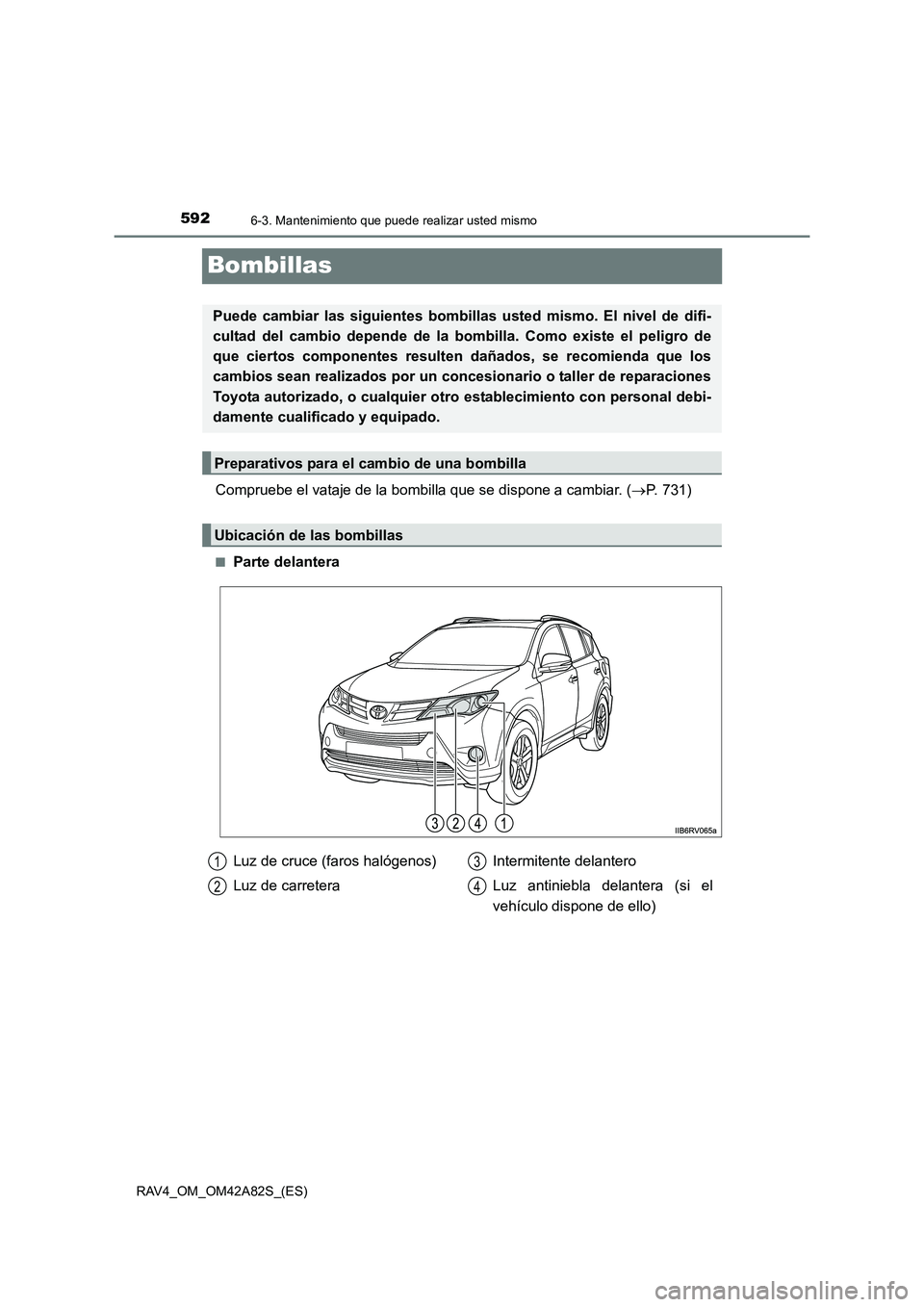

Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (→P. 731)
■Parte delantera
Puede cambiar las siguientes bombillas usted mismo. El nivel de difi-
cultad del cambio depende de la bombilla. Como existe el peligro de
que ciertos componentes resulten dañados, se recomienda que los
cambios sean realizados por un con cesionario o taller de reparaciones
Toyota autorizado, o cualquier otro establecimiento con personal debi-
damente cualificado y equipado.
Preparativos para el cambio de una bombilla
Ubicación de las bombillas
Luz de cruce (faros halógenos)
Luz de carretera Intermitente delantero
Luz antiniebla delantera (si el
vehículo dispone de ello)1
2
3
4
