2015 TOYOTA RAV4 HYBRID Kezelési útmutató (in Hungarian)

4897-2. Teendők szükséghelyzetben
7
Ha baj történik
Ha a sebességváltó kart nem lehet P hely-
zetből más helyzetbe kapcsolni
Működtesse a rögzítőféket.
Kapcsolja a motorindító gombot ACCESSORY módba.
Nyomja le a fékpedált.
Nyissa fel a fedelet laposfejű csa-
varhúzóval vagy azzal egyenér-
tékű szerszámmal.
A fedél sérülésének megelőzése
érdekében fogja kendőbe a csa-
varhúzó hegyét.
Nyomja meg a váltóreteszelés-
kioldógombot.
A gomb lenyomása közben a se-
bességváltó kar helyzetét megvál-
toztathatja.
Ha a sebességváltó kart nem tudja más helyzetbe kapcsolni, mi-
közben lába a fékpedálon van, valószínűleg probléma van a vál-
tóreteszelő rendszerrel (ez a rendszer akadályozza meg a sebes-
ségváltó kar véletlen működtetését). Azonnal ellenőriztesse a
gépjárművet hivatalos Toyota márkakereskedésben, szervizben
vagy más, megfelelő képesítéssel és felszereléssel rendelkező
szakembernél.
Szükséghelyzetben a következő műveletek végrehajtásával
megváltoztathatja az előválasztó kar helyzetét.
1
2
3
4
5

4907-2. Teendők szükséghelyzetben
Ha az elektronikus kulcs nem működik
megfelelően
Használja a mechanikus kulcsot
(116. o.) a következő műveletek
végrehajtásához:
Minden ajtó zárása
Minden ajtózárt nyit
Ha az elektronikus kulcs és a gépjármű közötti kommunikáció
megszakad (140. o.), vagy az elem lemerülése miatt nem mű-
ködik az elektronikus kulcs, akkor az intelligens nyitási és indí-
tórendszer és a távirányító nem használható. Ilyenkor az ajtók
nyitása és a hibrid rendszer indítása a következő módon lehet-
séges.
Az ajtók zárása és nyitása
1
2

4917-2. Teendők szükséghelyzetben
7
Ha baj történik
Gondoskodjon róla, hogy a sebességváltó kar P helyzetben legyen,
és nyomja le a fékpedált.
Érintse az elektronikus kulcs
Toyota jelének oldalát a motor-
indító gombhoz.
Az elektronikus kulcs észlelése
esetén hangjelzés hallható, és a
motorindító gomb ON módba kap-
csol.
Ha az intelligens nyitási és indító-
rendszert a személyre szabásban
kikapcsolták, a motorindító gomb
ACCESSORY módba kapcsol.
Határozottan nyomja le a fékpedált, és ellenőrizze, hogy a
látható-e a többfunkciós információs kijelzőn.
Nyomja meg a motorindító gombot.
Ha a hibrid rendszer még mindig nem indul be, lépjen kapcsolatba hi-
vatalos Toyota márkakereskedéssel, szervizzel vagy más, megfelelő
képesítéssel és felszereléssel rendelkező szakemberrel.
Hibrid rendszer indítása
1
2
3
4

4927-2. Teendők szükséghelyzetben
Hibrid rendszer leállítása
Kapcsolja a sebességváltó kart P helyzetbe, és nyomja meg a motorindító
gombot, mint máskor, ha leállítja a hibrid rendszert.
A kulcs elemének cseréje
Mivel ez az eljárás csak ideiglenes intézkedésnek tekinthető, javasoljuk, hogy
az elektronikus kulcs elemét lemerülése után azonnal cserélje ki. (407. o.)
Riasztás (felszereltségtől függően)
Az ajtók mechanikus kulccsal történő lezárása esetén a riasztórendszer nem
élesedik.
Ha a riasztórendszer élesítve van, akkor előfordulhat, hogy az ajtózár mecha-
nikus kulcs használatával történő nyitása működésbe hozza a riasztót.
Motorindító gomb módok váltása
Engedje fel a fékpedált, és nyomja meg a motorindító gombot a fent leírt .
lépésben.
A hibrid rendszer nem indul, és a mód a gomb minden egyes megnyomására
vált. (198. o.)
Ha az elektronikus kulcs nem működik megfelelően
Ellenőrizze, hogy az intelligens nyitási és indítórendszer nem lett-e kikap-
csolva a személyre szabásban. Ha ki van kapcsolva, kapcsolja be a funkci-
ót. (Személyre szabható funkciók: 523. o.)
Ellenőrizze, hogy be van-e állítva az akkumulátor- és elemkímélő üzem-
mód. Ha be van állítva, kapcsolja ki a funkciót. (136. o.)
3

4937-2. Teendők szükséghelyzetben
7
Ha baj történik

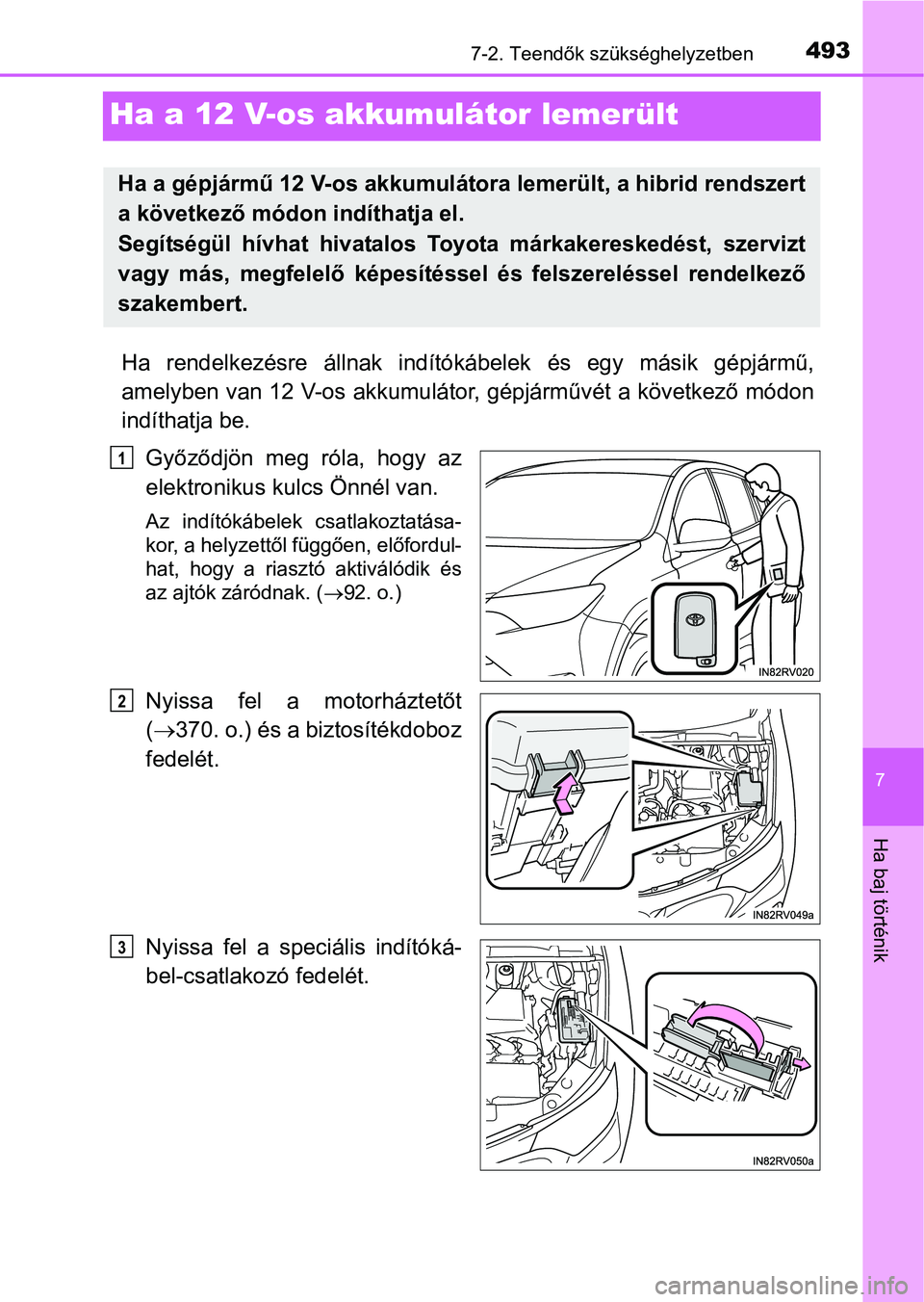

Ha a 12 V-os akkumulátor lemerült
Ha rendelkezésre állnak indítókábelek és egy másik gépjármű,
amelyben van 12 V-os akkumulátor, gépjárművét a következő módon
indíthatja be.
Győződjön meg róla, hogy az
elektronikus kulcs Önnél van.
Az indítókábelek csatlakoztatása-
kor, a helyzettől függően, előfordul-
hat, hogy a riasztó aktiválódik és
az ajtók záródnak. (92. o.)
Nyissa fel a motorháztetőt
(370. o.) és a biztosítékdoboz
fedelét.
Nyissa fel a speciális indítóká-
bel-csatlakozó fedelét.
Ha a gépjármű 12 V-os akkumulátora lemerült, a hibrid rendszert
a következő módon indíthatja el.
Segítségül hívhat hivatalos Toyota márkakereskedést, szervizt
vagy más, megfelelő képesítéssel és felszereléssel rendelkező
szakembert.
1
2
3

4947-2. Teendők szükséghelyzetben
Csatlakoztassa az indítókábeleket a következő eljárás szerint:
Csatlakoztassa a pozitív indítókábel csipeszét gépjárműve speci-
ális indítókábel-csatlakozójához.
A pozitív kábel másik végén lévő csipeszt csatlakoztassa a má-
sik gépjármű akkumulátorának pozitív (+) érintkezőjéhez.
Csatlakoztassa a negatív kábel csipeszét a másik gépjármű ak-
kumulátorának negatív (-) érintkezőjéhez.
A negatív kábel másik végén lévő csipeszt, az ábrán látható mó-
don, csatlakoztassa a speciális indítókábel-csatlakozótól és bár-
milyen mozgó alkatrésztől távol eső szilárd, mozdulatlan, festet-
len fémes ponthoz.
Indítsa el a másik gépjármű motorját. Gépjárműve 12 V-os akkumu-
látorának feltöltéséhez kissé növelje a motor fordulatszámát, és
tartsa ezen a szinten kb. 5 percig.
Nyissa ki, majd csukja be gépjárművének valamelyik ajtaját, miköz-
ben a motorindító gomb ki van kapcsolva.
Tartsa a másik gépjármű motorjának fordulatszámát, és indítsa be
gépjárművének hibrid rendszerét a motorindító gomb ON módba
kapcsolásával.4
4
1
2
3
1
2
3
4
5
6
7

4957-2. Teendők szükséghelyzetben
7
Ha baj történik
Ellenőrizze, hogy világít-e a „READY” (üzemkész) visszajelző lám-
pa. Ha a visszajelző lámpa nem világít, akkor lépjen kapcsolatba hi-
vatalos Toyota márkakereskedéssel, szervizzel vagy más, megfele-
lő képesítéssel és felszereléssel rendelkező szakemberrel.
Ha sikerült beindítania a hibrid rendszert, távolítsa el az indítókábe-
leket a csatlakoztatással ellentétes sorrendben.
Csukja be a speciális indítókábel-csatlakozó fedelét, és helyezze
vissza eredeti helyére a biztosítékdoboz fedelét.
A biztosítékdoboz fedelének visszahelyezéséhez először akassza be a fe-
delet a két hátsó fülbe.
Ha beindult a hibrid rendszer, minél hamarabb ellenőriztesse gépjár-
művét hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakembernél.
A hibrid rendszer indítása a 12 V-os akkumulátor lemerülése esetén
A hibrid rendszer nem indítható be betolással.
12 V-os akkumulátor lemerülésének megelőzése érdekében

Ha a hibrid rendszer ki van kapcsolva, kapcsolja ki a fényszórókat és az audio-
rendszert.
Kapcsolja ki az összes felesleges elektronikus berendezést, ha gépjárműve
tartósan alacsony sebességgel halad (például nagy forgalomban stb.).
A 12 V-os akkumulátor töltése
A 12 V-os akkumulátorban tárolt elektromosság fokozatosan akkor is kisül,
ha a gépjármű nincs használatban: a természetes kisülésből és bizonyos
elektromos készülékek energiafogyasztó hatásából eredően. Ha a gépjármű-
vet hosszabb ideig használaton kívül hagyja, előfordulhat, hogy a 12 V-os ak-
kumulátor lemerül, és a hibrid rendszer nem indul. (A 12 V-os akkumulátor a
hibrid rendszer működése közben automatikusan töltődik.)
A 12 V-os akkumulátor töltése vagy cseréje során
Ha a 12 V-os akkumulátor lemerült, az ajtózárakat nem lehet kinyitni az in-
telligens nyitási és indítórendszer segítségével. Az ajtók zárására vagy nyi-
tására használja a távirányítót vagy a mechanikus kulcsot.
Előfordulhat, hogy a 12 V-os akkumulátor feltöltése utáni első próbálkozásra
nem indul be a hibrid rendszer, a második kísérletet követően azonban már
rendesen indítható. Ez nem jelent hibás működést.

A gépjármű megjegyzi a motorindító gomb módját. A 12 V-os akkumulátor új-
racsatlakoztatásakor a rendszer abba a módba tér vissza, amelyben a 12 V-os
akkumulátor lemerülése előtt volt. A 12 V-os akkumulátor újracsatlakoztatása
előtt kapcsolja ki a motorindító gombot. Ha nem tudja biztosan, hogy milyen
módban volt a motorindító gomb a 12 V-os akkumulátor lemerülése előtt, le-
gyen különösen óvatos a 12 V-os akkumulátor újracsatlakoztatásakor.
Némely rendszernek inicializálásra lehet szüksége. (527. o.)
8
9
10

4967-2. Teendők szükséghelyzetben
VIGYÁZAT!
12 V-os akkumulátor kigyulladásának és robbanásának megelőzése
A 12 V-os akkumulátorból kiszivárgó gyúlékony gáz véletlen meggyulladá-
sának megelőzése érdekében tartsa be a következő biztonsági figyelmezte-
téseket:
Ellenőrizze, hogy az egyes indítókábelek a helyes érintkezőkhöz csatla-
kozzanak, és a megfelelő érintkezőn kívül mással ne érintkezzenek.
A „+” érintkezőhöz csatlakozó indítókábel másik vége ne érjen semmilyen
más alkatrészhez vagy fémes tárgyhoz (tartókhoz vagy festetlen fémhez).
Az indítókábelek „+” és „-” csipeszei nem érhetnek egymáshoz.
A 12 V-os akkumulátor közelében tilos a nyílt láng, a gyufa és az öngyújtó
használata, valamint a dohányzás.
A 12 V-os akkumulátorral kapcsolatos biztonsági figyelmeztetések
A 12 V-os akkumulátor mérgező és maró hatású savas elektrolitot tartal-
maz, a kapcsolódó alkatrészek pedig ólmot és ólomvegyületeket. A 12 V-os
akkumulátorral végzett műveletek során ügyeljen a következő biztonsági fi-
gyelmeztetések betartására:
A 12 V-os akkumulátorral végzett műveletek során mindig használjon
védőszemüveget, és ügyeljen arra, hogy az akkumulátorsav ne kerülhes-
sen a bőrére, ruhájára vagy a gépjármű karosszériájára.
Ne hajoljon a 12 V-os akkumulátor fölé.
Ha bőrére vagy szemébe akkumulátorfolyadék kerül, vízzel azonnal
mossa le az érintett felületet, és feltétlenül forduljon orvoshoz.
Helyezzen vízzel átitatott szivacsot vagy ruhát az érintett felületre, amíg
orvosi ellátásban nem részesül.
Miután a 12 V-os akkumulátor tartóján, az érintkezőkön vagy egyéb, akku-
mulátorral kapcsolatos alkatrészen dolgozott, mindig mosson kezet.
Ne engedjen gyermekeket a 12 V-os akkumulátor közelébe.
A 12 V-os akkumulátor feltöltése után
Ellenőriztesse a 12 V-os akkumulátort mihamarabb hivatalos Toyota márka-
kereskedésben, szervizben vagy más, megfelelő képesítéssel és felszere-
léssel rendelkező szakembernél.
Ha a 12 V-os akkumulátor állapota romlóban van, további használata kelle-
metlen szagú gázok kibocsátását válthatja ki, amelyek károsíthatják az uta-
sok egészségét.
A 12 V-os akkumulátor cseréje során
385. o.
