2015 TOYOTA RAV4 HYBRID Kezelési útmutató (in Hungarian)

4176-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Helyezze be az új izzót.
Igazítsa be az izzón lévő 3 kiálló
részt a lámpatesten lévő nyílás-
ba, és helyezze be az izzót. A
behelyezéshez forgassa az óra-
mutató járásával megegyező
irányba.
Kösse be a csatlakozót.
A csatlakozó beszerelése után
finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be a ködlámpákat, és
szemrevételezéses ellenőrzés-
sel győződjön meg arról, hogy
esetleges helytelen szerelés mi-
att nem észlelhető-e a fény ki-
szűrődése.
Szerelje vissza a kerékdob-
lemezt és a rögzítőt.
Helyezze be a rögzítőt és a rög-
zítéshez fordítsa el.
5
6
7
8

4186-3. Karbantartás saját kivitelezésben
Szerelje vissza a kerékdob-
lemezt és a csavarokat.
Győződjön meg arról, hogy a
kerékdoblemez rögzítve van a
lökhárító belső oldalához.

Hátsó irányjelző lámpák
Nyissa ki a csomagtérajtót,
szerelje ki a csavarokat, és a
gépjármű hátuljából közvetle-
nül hátrafelé húzva, vegye ki
a lámpaegységet.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
9
1
2
3
4

4196-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
To l a t ó l á m p á k
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a
felsorolt lépéseket fordított
sorrendben.
Az izzófoglalat beszerelése után
győződjön meg a gumiborítás
biztos beszereléséről.
1
2
Gumi-
borítás
3

4206-3. Karbantartás saját kivitelezésben

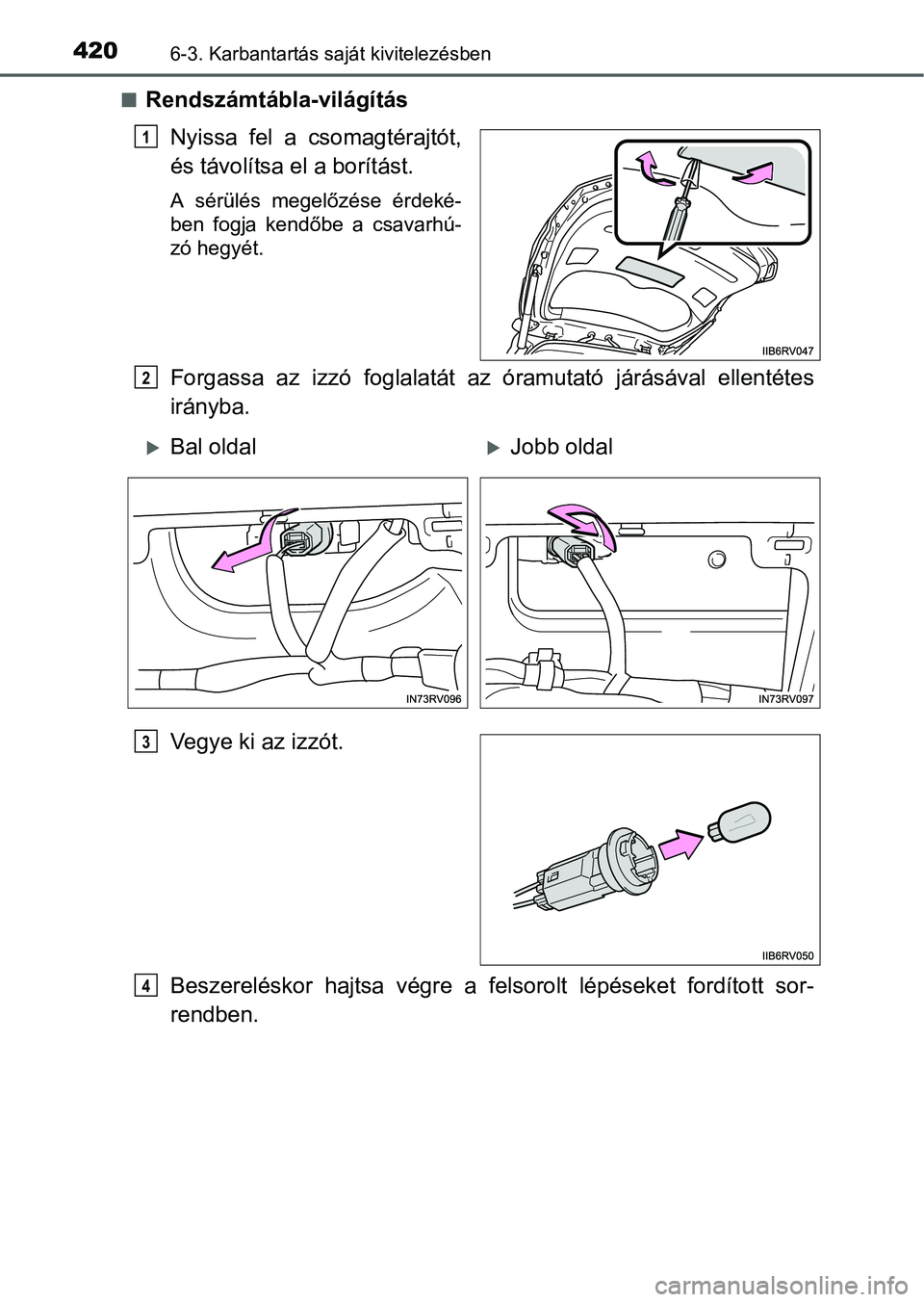

Rendszámtábla-világítás
Nyissa fel a csomagtérajtót,
és távolítsa el a borítást.
A sérülés megelőzése érdeké-
ben fogja kendőbe a csavarhú-
zó hegyét.
Forgassa az izzó foglalatát az óramutató járásával ellentétes
irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
Bal oldalJobb oldal
3
4

4216-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
A következő izzók cseréje
Ha az alábbiakban felsorolt lámpák valamelyikének izzója kiég,
cseréltesse ki bármely hivatalos Toyota márkakereskedésben,
szervizben vagy más, megfelelő képesítéssel és felszereléssel ren-
delkező szakembernél.
Fényszórók
Első helyzetjelző lámpák/nappali menetfény
Oldalsó irányjelző lámpák
Hátsó helyzetjelző lámpák
Féklámpák/hátsó helyzetjelző lámpák
Harmadik féklámpa
Hátsó ködlámpák
LED-lámpák
Az első helyzetjelző lámpák/nappali menetfény, az oldalsó irányjelző lámpák,
a hátsó helyzetjelző lámpák, a fék-/hátsó helyzetjelző lámpák, a harmadik
féklámpa, és a hátsó ködlámpák LED-ekkel működnek. Ha a LED-ek valame-
lyike kiég, annak cseréjéhez minél előbb vigye a gépjárművet hivatalos Toyo-
ta márkakereskedésbe, szervizbe vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakemberhez.
Páralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a fényszóró lencséjének belsejében nem je-
lent meghibásodást. A következő helyzetekben forduljon hivatalos Toyota
márkakereskedéshez, szervizhez vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakemberhez.
Nagy vízcseppek jelennek meg a lencse belsejében.
Víz gyűlt össze a fényszóró belsejében.

4226-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
Izzók cseréje
Kapcsolja ki a világítást. Az izzót ne közvetlenül a lámpák kikapcsolása
után cserélje ki.
Az izzók ilyenkor rendkívül forróak, ami égési sérülést okozhat.
Puszta kézzel ne érintse meg az izzó üvegfelületét. Ha az üvegfelület
megfogása elkerülhetetlen, használjon tiszta száraz ruhát, nehogy folya-
dék vagy olaj kerüljön az izzóra.
Ha megkarcolódik vagy leesik az izzó, akkor kiéghet vagy eltörhet.
Teljesen szerelje be az izzókat és az azokat rögzítő alkatrészeket. Ha nem
így tesz, a fényszóróegységet hő károsíthatja, tűz keletkezhet, illetve víz
kerülhet bele. Így megrongálódhatnak a fényszórók, illetve pára csapód-
hat le a lencsén.
Ne tegyen kísérletet az izzók, csatlakozók, áramkörök vagy ezek részei-
nek megjavítására vagy szétszerelésére.
Ez halállal vagy súlyos sérülést okozó áramütéssel járhat.
A jobb oldali tolatólámpák kicserélésekor ne érjen a kipufogócsövekhez,
amíg azok le nem hűlnek, mivel a forró kipufogócsövek égési sérülést
okozhatnak.
A károsodás és a tűz megakadályozása érdekében
Győződjön meg arról, hogy az izzók megfelelően vannak-e behelyezve és
rögzítve.
Az izzó beszerelése előtt ellenőrizze annak watt-teljesítményét, így kerül-
ve el a hőkárosodást.

423
7Ha baj történik
7-1. Fontos tudnivalók
Vészvillogók....................... 424
Ha gépjárművét
vészhelyzetben
meg kell állítania .............. 4257-2. Teendők szükséghelyzetben
Ha gépjárművét
vontatni kell...................... 426
Ha úgy gondolja, hogy
valami nincs rendben....... 432
Ha világítani kezd valamelyik
figyelmeztető lámpa,
vagy figyelmeztető
hangjelzést hall... ............. 433
Ha a kijelzőn
figyelmeztető üzenet
jelenik meg ...................... 441
Ha defektet kap
(pótkerékkel felszerelt
gépjárművek) ................... 461
Ha defektet kap
(pótkerék nélküli
gépjárművek) ................... 473
Ha a hibrid rendszer
nem indul ......................... 487
Ha a sebességváltó kart
nem lehet P helyzetből
más helyzetbe
kapcsolni.......................... 489
Ha az elektronikus kulcs
nem működik
megfelelően ..................... 490
Ha a 12 V-os akkumulátor
lemerült ............................ 493
Ha túlmelegszik
a gépjármű....................... 498
Ha elakad a gépjármű........ 503

4247-1. Fontos tudnivalók
Vészvillogók
Nyomja meg a kapcsolót.
Az összes irányjelző lámpa villogni
fog.
Kikapcsolásukhoz nyomja meg
mégegyszer a kapcsolót.
Vészvillogók
Ha a vészvillogókat hosszú ideig használja leállított hibrid rendszer mellett
(miközben a „READY” (üzemkész) visszajelző nem világít), a 12 V-os akku-
mulátor lemerülhet.
A vészvillogók rendeltetése az, hogy figyelmeztessék a többi ve-
zetőt, ha a gépjárművet üzemzavar stb. miatt le kellett állítania.
