4977-2. Teendők szükséghelyzetben
7
Ha baj történik
FIGYELEM
Indítókábelek használatakor
Az indítókábelek csatlakoztatásakor ügyeljen arra, hogy azok ne akadjanak
be a hűtőventilátorokba vagy egyéb alkatrészbe.
A gépjármű károsodásának megelőzése érdekében
A speciális indítókábel-csatlakozót kell használnia, ha a 12 V-os akkumulá-
tort szükséghelyzetben egy másik gépjármű akkumulátoráról kívánja feltöl-
teni. Másik gépjármű indítókábeles indítására azonban nem használható.

4987-2. Teendők szükséghelyzetben
Ha túlmelegszik a gépjár mű
A motorhűtőfolyadék-hőmérsékletkijelző mutatója (102. o.) a pi-
rossal jelzett tartományba ér, vagy a hibrid rendszer teljesítményé-
nek csökkenése tapasztalható. (Például a gépjármű nem gyorsul
megfelelően.)
A „Magas motorhűtőfolyadék-hőmérséklet” vagy „A hibrid rendszer
túlmelegedett” üzenet látható a többfunkciós információs kijelzőn.
(451. o.)
Gőz szivárog a motorháztető alól.
Ha a motorhűtőfolyadék-hőmérsékletkijelző mutatója a pirossal
jelzett tartományba ér, vagy a „Magas motorhűtőfolyadék-hő-
mérséklet” üzenet látható a többfunkciós információs kijelzőn
Biztonságos helyen álljon meg a gépjárművel, és kapcsolja ki a
légkondicionáló berendezést, majd állítsa le a hibrid rendszert.
Ha van gőzszivárgás:
A gőz eloszlása után óvatosan emelje fel a motorháztetőt.
Ha nincs gőzszivárgás:
Óvatosan emelje fel a motorháztetőt.
Ha a hibrid rendszer kellőképpen lehűlt, ellenőrizze, hogy a töm-
lőkön és a hűtőn nem észlelhető-e szivárgás.
Hűtő
Hűtőventilátorok
Nagy mennyiségű hűtőfolya-
dék-szivárgás esetén azonnal
forduljon hivatalos Toyota már-
kakereskedéshez, szervizhez
vagy más, megfelelő képesí-
téssel és felszereléssel ren-
delkező szakemberhez.
Az alábbiak azt jelezhetik, hogy a gépjármű túlmelegedett.
Korrekciós eljárások
1
2
3
1
2

4997-2. Teendők szükséghelyzetben
7
Ha baj történik
A hűtőfolyadékszint akkor kielégítő, ha a kiegyenlítőtartály
„FULL” (tele) és „LOW” (alacsony) jelölései között van.
Kiegyenlítőtartály
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Szükség esetén töltsön be
hűtőfolyadékot.
Ha hűtőfolyadék nem áll rendelke-
zésre, szükséghelyzetben hasz-
nálhat vizet is.
Indítsa el a hibrid rendszert, és kapcsolja be a légkondicionáló
berendezést, hogy ellenőrizze, működik-e a hűtőventilátor, és
észlelhető-e szivárgás a hűtőn vagy a tömlőkön.
A ventilátorok működnek, amikor a légkondicionáló berendezést hideg
motor indítása után azonnal bekapcsolja. A ventilátorok működéséről a
ventilátorhang és a levegőáram ellenőrzésével győződjön meg. Ha
ezek ellenőrzése nehéz, egymás után többször kapcsolja be és ki a lég-
kondicionáló berendezést. (Előfordulhat, hogy a ventilátor fagy esetén
nem lép működésbe.)
Ha a ventilátorok nem működnek:
Azonnal állítsa le a hibrid rendszert, és lépjen kapcsolatba hiva-
talos Toyota márkakereskedéssel, szervizzel vagy más, megfele-
lő képzettséggel és felszereléssel rendelkező szakemberrel.
Ha a ventilátorok működnek:
Ellenőriztesse a gépjárművet a legközelebbi hivatalos Toyota
márkakereskedésben, szervizben vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szakembernél.
4
1
2
3
5
6
7

5007-2. Teendők szükséghelyzetben
Ha „A hibrid rendszer túlmelegedett” üzenet látható a több-
funkciós információs kijelzőn
Biztonságos helyen álljon meg a gépjárművel.
Állítsa le a hibrid rendszert, és óvatosan emelje fel a motorháztetőt.
Ha a hibrid rendszer lehűlt, ellenőrizze, hogy a tömlőkön és a hű-
tőn nem észlelhető-e szivárgás.
Hűtő
Hűtőventilátorok
Nagy mennyiségű hűtőfolya-
dék-szivárgás esetén azonnal
forduljon hivatalos Toyota már-
kakereskedéshez, szervizhez
vagy más, megfelelő képesí-
téssel és felszereléssel ren-
delkező szakemberhez.
A hűtőfolyadékszint akkor kielégítő, ha a kiegyenlítőtartály
„FULL” (tele) és „LOW” (alacsony) jelölései között van.
Kiegyenlítőtartály
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Szükség esetén töltsön be
hűtőfolyadékot.
Ha hűtőfolyadék nem áll rendelke-
zésre, szükséghelyzetben hasz-
nálhat vizet is.
1
2
3
1
2
4
1
2
3
5

5017-2. Teendők szükséghelyzetben
7
Ha baj történik
Indítsa be a hibrid rendszert, és ellenőrizze a többfunkciós infor-
mációs kijelzőt.
Ha az üzenet nem tűnik el:
Állítsa le a hibrid rendszert, és lépjen kapcsolatba hivatalos To-
yota márkakereskedéssel, szervizzel vagy más, megfelelő kép-
zettséggel és felszereléssel rendelkező szakemberrel.
Ha az üzenet nem jelenik meg:
Ellenőriztesse a gépjárművet a legközelebbi hivatalos Toyota
márkakereskedésben, szervizben vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szakembernél.
VIGYÁZAT!
Ha gépjárműve motorházteteje alatt folytat ellenőrzést
Tartsa be az alábbi biztonsági figyelmeztetéseket.
Ellenkező esetben súlyos sérülést, például égést szenvedhet.
Ha gőz szivárog a motorháztető alól, ne nyissa fel, amíg a gőzszivárgás
alább nem hagy. A motortér nagyon forró lehet.
Miután kikapcsolta a hibrid rendszert ellenőrizze, hogy a „READY” (kész)
visszajelzőlámpa kialudt-e.
Ha a hibrid rendszer működik, a benzinmotor automatikusan beindulhat,
vagy a hűtőventilátor hirtelen működésbe léphet akkor is, ha a benzinmo-
tor leáll. Ne érintse vagy közelítse meg a forgó alkatrészeket, például a
ventilátort, ujjai vagy ruházata (különösen a nyakkendő, kendő vagy sál)
becsípődhetnek, ami súlyos sérüléshez vezethet.
Ne csavarja le a hűtőfolyadék kiegyenlítőtartályának zárósapkáját, ha a
hibrid rendszer és a hűtő forró.
Magas hőmérsékletű gőz vagy hűtőfolyadék fújhat ki.
6

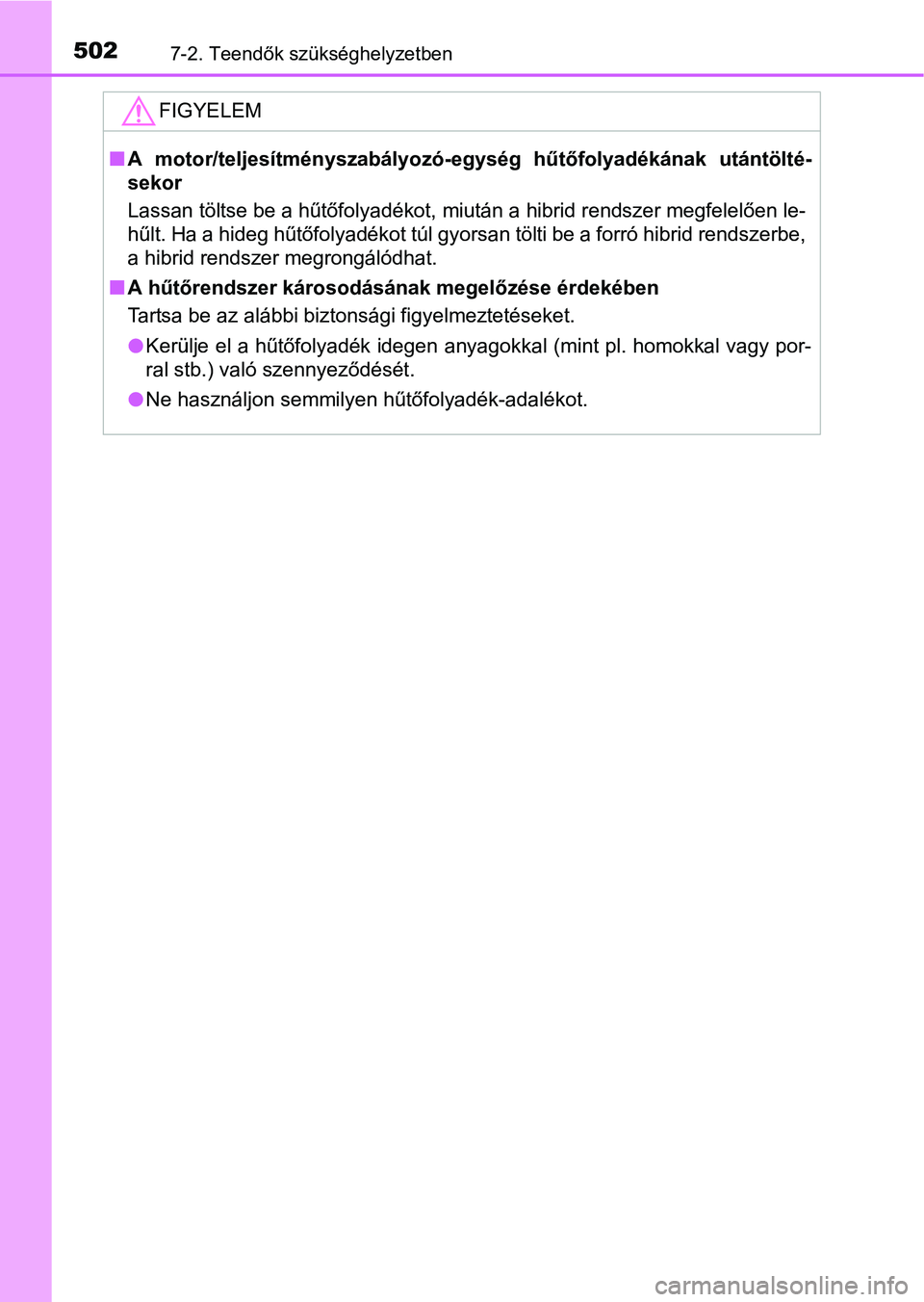

5027-2. Teendők szükséghelyzetben
FIGYELEM
A motor/teljesítményszabályozó-egység hűtőfolyadékának utántölté-
sekor
Lassan töltse be a hűtőfolyadékot, miután a hibrid rendszer megfelelően le-
hűlt. Ha a hideg hűtőfolyadékot túl gyorsan tölti be a forró hibrid rendszerbe,
a hibrid rendszer megrongálódhat.
A hűtőrendszer károsodásának megelőzése érdekében
Tartsa be az alábbi biztonsági figyelmeztetéseket.
Kerülje el a hűtőfolyadék idegen anyagokkal (mint pl. homokkal vagy por-
ral stb.) való szennyeződését.
Ne használjon semmilyen hűtőfolyadék-adalékot.

5037-2. Teendők szükséghelyzetben
7
Ha baj történik
Ha elakad a gépjármű
Állítsa le a hibrid rendszert. Működtesse a rögzítőféket, és kapcsol-
ja a sebességváltó kart P helyzetbe.
Távolítsa el az elakadt kerék körül a sarat, havat vagy homokot.
A tapadás növelése érdekében helyezzen fát, követ vagy egyéb
anyagot a kerekek alá.
Indítsa újra a hibrid rendszert.
Kapcsolja a sebességváltó kart D vagy R helyzetbe, és engedje ki a
rögzítőféket. Majd nagyon elővigyázatosan nyomja le a gázpedált.
Ha nehéz kiszabadítania a gépjárművet
Ha a kerekek kipörögnek, vagy a gépjármű sárban, homokban
vagy hóban elakad, hajtsa végre a következő műveleteket:
Nyomja meg a gombot a TRC kikap-
csolásához.
1
2
3
4
5

5047-2. Teendők szükséghelyzetben
VIGYÁZAT!
Elakadt gépjármű kiszabadítására tett kísérlet esetén
Ha a gépjárművet előre-hátra mozgatással kívánja kiszabadítani, a más
gépjárművekkel, tárgyakkal vagy személyekkel való ütközés elkerülése ér-
dekében győződjön meg arról, hogy a közelben nincs semmilyen akadály.
Ha a gépjármű kiszabadul, előfordulhat, hogy hirtelen előre- vagy hátralen-
dül. Legyen rendkívül óvatos.
Sebességváltó kar helyzetének változtatásakor
Ügyeljen arra, hogy a sebességváltó kar helyzetét a gázpedál lenyomása
közben ne változtassa.
Ez váratlanul a gépjármű hirtelen gyorsulását eredményezheti, amely sú-
lyos személyi sérüléssel vagy halállal járó balesetet okozhat.
FIGYELEM
A hibrid sebességváltó és egyéb alkatrészek megrongálódásának
megelőzése
Ne pörgesse túl a kerekeket, és ne nyomja le a gázpedált a szükségesnél
jobban.
Ha a gépjármű továbbra sem mozdul, kiszabadítását vontatással oldhatja
meg.
