2015 TOYOTA RAV4 HYBRID Kezelési útmutató (in Hungarian)

1052. Műszercsoport
2
Műszercsoport
Előugró kijelző
Egyes helyzetekben előugró kijelző jelenik meg ideiglenesen a többfunkciós
információs kijelzőn.
Az előugró kijelzés funkció ki- és bekapcsolható. (108. o.)
VIGYÁZAT!
Az információs kijelző működése alacsony hőmérsékleten
A folyadékkristályos kijelző használata előtt várja meg, hogy felmelegedjen
az utastér. Rendkívüli hidegben előfordulhat, hogy a kijelző lassan működik,
és a kijelzőváltás lassabb a szokásosnál.
Például a sebességfokozat-váltást csak késve követi az új sebességfokozat
kijelzése. A késedelem miatt a vezető ismét alacsonyabb sebességfokozat-
ba kapcsolhat, ezzel gyors és túlzott motorfékezést, esetleg súlyos sérülés-
sel vagy halállal végződő balesetet okozhat.
FIGYELEM
A motor és a motoralkatrészek károsodásának megelőzése érdekében
Ha a motorhűtőfolyadék-hőmérsékletkijelző mutatója a piros zónába ér (H),
a motor túlmelegedhet. Ebben az esetben azonnal álljon meg a gépjármű-
vel egy biztonságos helyen, és ellenőrizze a motort, miután az teljesen le-
hűlt. (498. o.)

1062. Műszercsoport
Többfunkciós információs kijelző
A többfunkciós információs kijelző különböző, vezetésre vonatkozó
adatokat szolgáltat a vezető részére.
Menü ikonok
Az alábbi információk jelennek
meg, ha kiválaszt egy ikont.
(107. o.)
Helyzettől függően némely in-
formációt automatikusan kije-
lezhet.
Vezetési tudnivalók
Válassza ki a vezetésre vonatkozó adatok megjelenítéséhez. (107. o.)
Navigációs rendszerhez kötött kijelző*
Válassza ki a következő navigációs rendszerrel kapcsolatos tudniva-
lók megjelenítéséhez.
• Útvonalvezetés
• Iránytű kijelzése (észak-szerint/iránytartás szerint)
Audiorendszerhez kötött kijelző*
Kattintson rá egy audio forrás vagy műsorszám kiválasztásához, a
sebességmérő műszer vezérlőgombjainak használatával.
Vezetést segítő információ*
Válassza ki a radarvezérlésű, adaptív tempomat* vagy az LDA (sá-
velhagyásra figyelmeztető rendszer)
* információinak megjelenítésé-
hez, a rendszer használata közben. (253, 266. o.)
A használt rendszertől függően megváltozik a kijelzett ikon.
Figyelmeztető üzenet kijelzése
Válassza ki a hibás működésre figyelmeztető üzenetek és az arra irá-
nyuló intézkedések megjelenítéséhez. (441. o.)
Beállítások képernyő
Kattintson rá a rendszer-beállításokhoz és a műszer kijelzőjének be-
állításához. (108. o.)
*: Felszereltségtől függően
A kijelzőn megjelenített tételek

1072. Műszercsoport
2
Műszercsoport
A többfunkciós információs kijel-
zőt a mérőműszer vezérlőgombja-
inak segítségével működtetheti.
Bevitel/beállítás
Válasszon egy tételt/lapozzon
Visszatérés az előző képernyőre
A megjelenített tételeket úgy léptetheti, hogy megnyomja a vagy
mérőműszer vezérlő gombot, kiválasztja az ikont, majd
megnyomja a vagy gombokat.
Energiamonitor
110. o.
Átlagos üzemanyag-fogyasztás (indítás után/nullázás után*/
tankolás után)
Egyenként megjeleníti az átlagos üzemanyag-fogyasztást a hibrid
rendszer elindítása, a funkció újraindítása és a gépjármű újratölté-
se óta.
Használja a kijelzett átlagos üzemanyag-fogyasztást referenciaértékként.
Átlagsebesség (indítás után/nullázás után*/tankolás után)
Egyenként megjeleníti az átlagos gépjármű sebességet a hibrid
rendszer elindítása, a funkció újraindítása és a gépjármű újratölté-
se óta.
Tartomány (tankolás után)
Azt a becsült távolságot jeleníti meg, amelyet a meglévő üzem-
anyaggal meg lehet tenni
• A távolságot a gépjármű átlagos üzemanyag-fogyasztása alapján szá-
mítja ki a rendszer. Ezért a ténylegesen megtehető távolság eltérhet a
megjelenített értéktől.
• Ha a tartályba csak kis mennyiségű üzemanyagot tölt, előfordulhat, hogy
a kijelzőn megjelenő adat frissítése nem történik meg. Tankoláskor kap-
csolja ki a motorindító gombot. Ha tankolás idejére nem kapcsolja ki a mo-
torindító gombot, előfordulhat, hogy a kijelző frissítésére nem kerül sor.
A mérőműszer vezérlő gombok működtetése
1
2
3
Vezetési tudnivalók

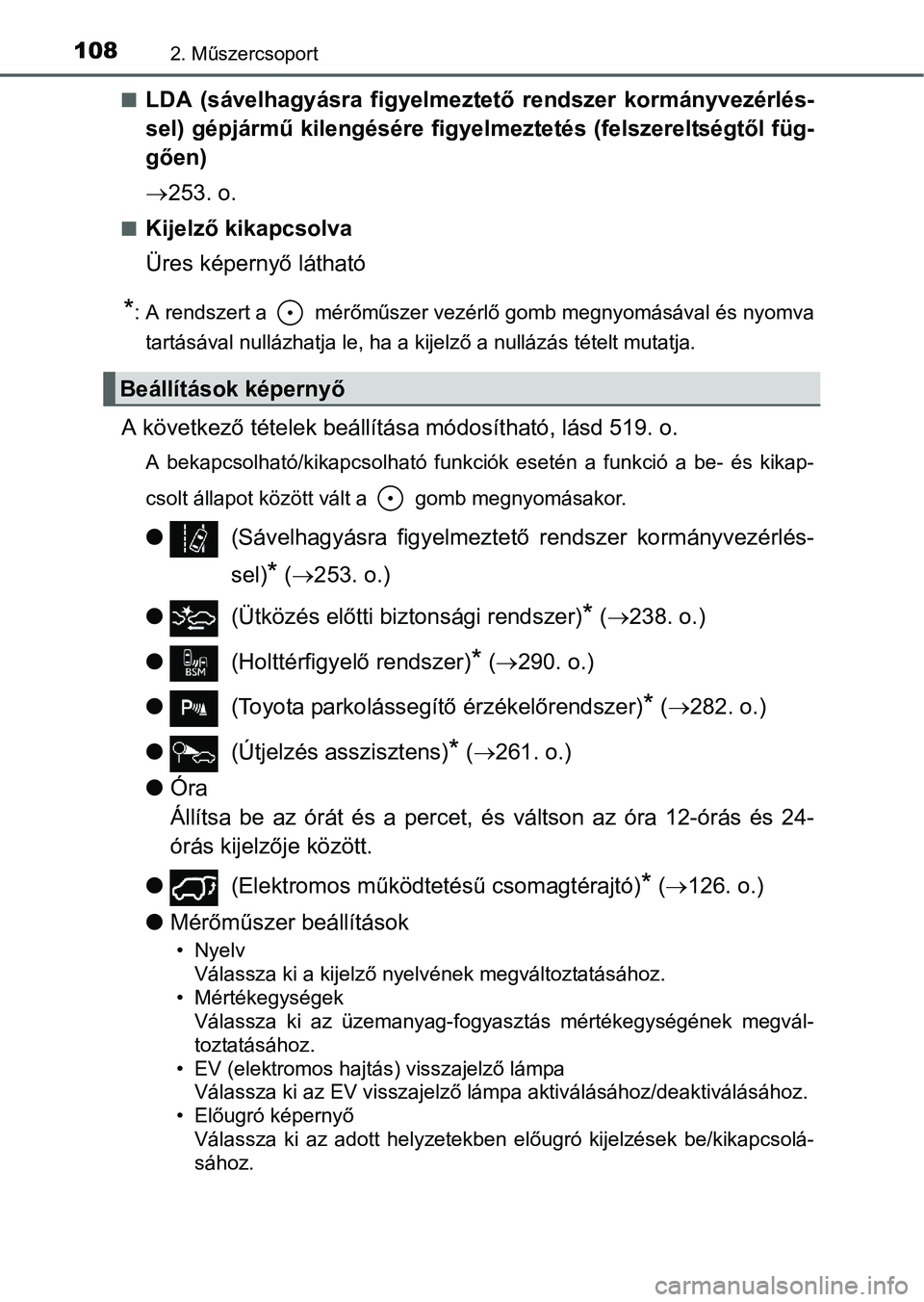

1082. Műszercsoport
LDA (sávelhagyásra figyelmeztető rendszer kormányvezérlés-
sel) gépjármű kilengésére figyelmeztetés (felszereltségtől füg-
gően)
253. o.
Kijelző kikapcsolva
Üres képernyő látható
*: A rendszert a mérőműszer vezérlő gomb megnyomásával és nyomva
tartásával nullázhatja le, ha a kijelző a nullázás tételt mutatja.
A következő tételek beállítása módosítható, lásd 519. o.
A bekapcsolható/kikapcsolható funkciók esetén a funkció a be- és kikap-
csolt állapot között vált a gomb megnyomásakor.
(Sávelhagyásra figyelmeztető rendszer kormányvezérlés-
sel)
* (253. o.)
(Ütközés előtti biztonsági rendszer)
* (238. o.)
(Holttérfigyelő rendszer)
* (290. o.)
(Toyota parkolássegítő érzékelőrendszer)
* (282. o.)
(Útjelzés asszisztens)
* (261. o.)
Óra
Állítsa be az órát és a percet, és váltson az óra 12-órás és 24-
órás kijelzője között.
(Elektromos működtetésű csomagtérajtó)
* (126. o.)
Mérőműszer beállítások
•Nyelv
Válassza ki a kijelző nyelvének megváltoztatásához.
• Mértékegységek
Válassza ki az üzemanyag-fogyasztás mértékegységének megvál-
toztatásához.
• EV (elektromos hajtás) visszajelző lámpa
Válassza ki az EV visszajelző lámpa aktiválásához/deaktiválásához.
•Előugró képernyő
Válassza ki az adott helyzetekben előugró kijelzések be/kikapcsolá-
sához.
Beállítások képernyő

1092. Műszercsoport
2
Műszercsoport
• Jelölőszín
Válassza ki a képernyő megjelenési színeinek, például a kurzor szí-
nének megváltoztatásához.
• Alapértelmezett beállítások
A bejegyzett vagy megváltoztatott mérőműszer beállítások törlődnek,
vagy visszaállnak az alapértelmezett beállításokra.
*: Felszereltségtől függően
Rendszerellenőrzés megjelenítése
A motorindító gomb ON módba kapcsolása után kezdőkép jelenik meg, amíg
a rendszer működésének ellenőrzése zajlik. Ha a rendszer ellenőrzése befe-
jeződött, visszatér a normál képernyő.
A beállítások megjelenítésének felfüggesztése
A következő helyzetekben a beállítás-kijelző a mérőműszer vezérlőgombjai-
nak segítségével felfüggesztésre kerülhet.
A többfunkciós információs kijelzőn figyelmeztető üzenet jelenik meg.
Ha a gépjármű elindul
A 12 V-os akkumulátor érintkezőinek lekötése és újracsatlakoztatása
esetén
A vezetési információk nullázódnak.
Folyadékkristályos kijelző
A kijelzőn kis sötét vagy világos foltok jelenhetnek meg. A jelenség jellemző a
folyadékkristályos kijelzőkre, és nem okoz problémát a kijelző használatában.
VIGYÁZAT!
Vezetés közbeni használatra vonatkozó figyelmeztetések
A biztonság érdekében, amennyire csak lehet, kerülje el a mérőműszer vezérlő
gombok működtetését vezetés közben, és ne nézze folyamatosan a többfunkci-
ós információs kijelzőt vezetés közben. Álljon meg a gépjárművel, és használja
a mérőműszer vezérlőgombokat. Ellenkező esetben hibázhat a kormányzás-
ban, ami váratlan balesethez vezethet.
A kijelző beállítására vonatkozó figyelmeztetések
Mivel a hibrid rendszernek működnie kell a kijelző beállítása alatt, gondoskodjon
a gépjármű biztonságos helyen való, jó szellőzést biztosító parkolásáról. Zárt
helyen (pl. garázsban) az egészségre ártalmas szén-monoxidot (CO) tartalma-
zó kipufogógázok felhalmozódhatnak, és a gépjárműbe juthatnak. Ez halálos, il-
letve súlyos egészségkárosodáshoz vezethet.
FIGYELEM
A kijelző beállítása alatt
A 12 V-os akkumulátor lemerülésének elkerülése érdekében a kijelző jellemzői-
nek beállítása alatt gondoskodjon a hibrid rendszer működéséről.

1102. Műszercsoport
Energiamonitor/fogyasztás képernyő
Többfunkciós információs kijelző
Audiorendszer képernyő (felsze-
reltségtől függően)
Műszercsoport vezérlőkapcsolók
Többfunkciós információs kijelző
Az energiamonitor kijelzéséhez nyomja meg a műszerfalon a
vagy a gombot és válassza ki a lehetőséget, majd nyomja
meg a vagy a gombot.
Audiorendszer képernyő (felszereltségtől függően)
Nyomja meg a „CAR” (gépkocsi) gombot, majd kattintson az „Energy
monitor” (energiamonitor) gombra.
A járműve állapotát a többfunkciós információs kijelzőn és az
audiorendszer képernyőjén követheti nyomon (felszereltségtől
függően).
1
2
3
Energiamonitor

1112. Műszercsoport
2
Műszercsoport
Audiorendszer képernyőTöbbfunkciós információs kijelző
Amikor a gépjárművet az elektromos motor (hajtómotor) hajtja
Amikor a gépjárművet együtt hajtja a benzinmotor és az elektromos motor
(hajtómotor)
Amikor a gépjárművet a benzinmotor hajtja

1122. Műszercsoport
Ezek a képek csak példák, és az adott állapotnak megfelelően változhatnak.
Amikor a gépjármű tölti a hibrid akkumulátort (hajtóakkumulátort)
Amikor nincs energiaáramlás
A hibrid akkumulátor (hajtóakkumulátor) állapota
Audiorendszer képernyőTöbbfunkciós információs kijelző
Teljes töltöttség Alacsony töltöttségAlacsony töltöttségTeljes töltöttség
