2015 MAZDA MODEL 3 HATCHBACK Brukerhåndbok (in Norwegian)

6-57
Vedlikehold og pleie
Vedlikehold utført av eier

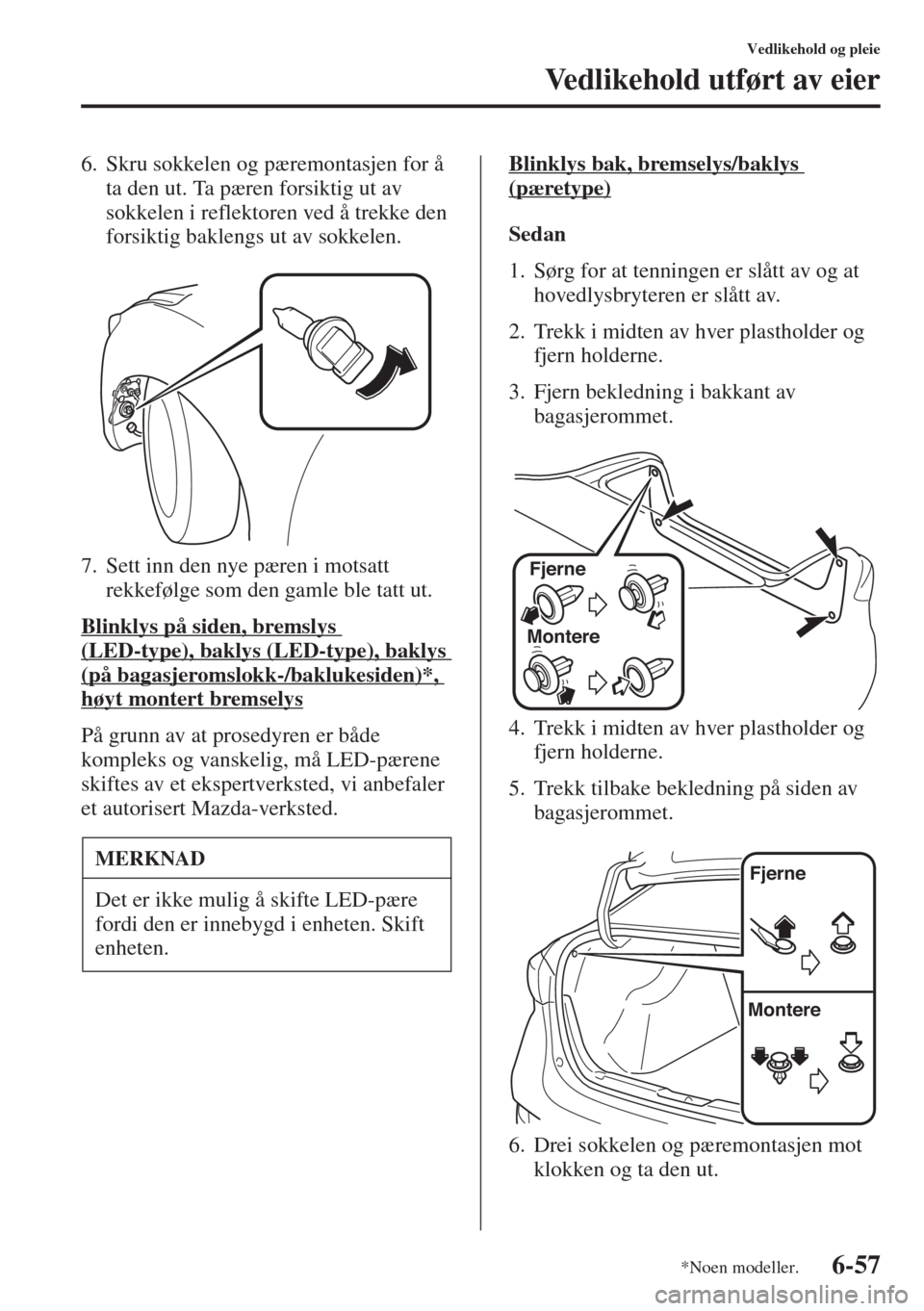

6. Skru sokkelen og pæremontasjen for å
ta den ut. Ta pæren forsiktig ut av
sokkelen i reflektoren ved å trekke den
forsiktig baklengs ut av sokkelen.
7. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Blinklys på siden, bremslys
(LED-type), baklys (LED-type), baklys
(på bagasjeromslokk-/baklukesiden)*,
høyt montert bremselys
På grunn av at prosedyren er både
kompleks og vanskelig, må LED-pærene
skiftes av et ekspertverksted, vi anbefaler
et autorisert Mazda-verksted.Blinklys bak, bremselys/baklys
(pæretype)
Sedan
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Trekk i midten av hver plastholder og
fjern holderne.
3. Fjern bekledning i bakkant av
bagasjerommet.
4. Trekk i midten av hver plastholder og
fjern holderne.
5. Trekk tilbake bekledning på siden av
bagasjerommet.
6. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
MERKNAD
Det er ikke mulig å skifte LED-pære
fordi den er innebygd i enheten. Skift
enheten.
Montere Fjerne
Fjerne
Montere
*Noen modeller.

6-58
Vedlikehold og pleie
Vedlikehold utført av eier
7. Kople pæren fra sokkelen.
Blinklys bak
Bremselys/baklys (pæretype)
8. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.Kombi
(Venstre side)
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Ta av dekselet.
3. Drei so
kkelen og pæremontasjen mot
klokken og ta den ut.
4. Kople pæren fra sokkelen.
Blinklys bak

6-59
Vedlikehold og pleie
Vedlikehold utført av eier
Bremselys/baklys (pæretype)
5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
6. Sett inn dekselklaffer og monter dekselet.
(Høyre side)
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Vri på knotten og ta vekk dekselet.
3. Drei jekkskruen eller vingebolten mot
klokken.
4. Ta ut jekken
5. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
MERKNAD
Bekreft at dekselet er forsvarlig montert.
Tapper

6-60
Vedlikehold og pleie
Vedlikehold utført av eier
6. Kople pæren fra sokkelen.
Blinklys bak
Bremselys/baklys (pæretype)
7. Sett på plass den nye pæren.
8. Sett vingebolten inn i jekken med
jekkskruen pekende ned og drei
vingebolten med klokken for
midlertidig feste den.9. Drei jekkskr
uen i retningen som er vist
i figuren.
10. Drei vingbolten helt for å feste jekken.
11. Monter dekselet i motsatt rekkefølge
som det ble tatt ut.
12. Sett inn dekselklaffer og monter
dekselet.
MERKNAD
Hvis jekken ikke er fullstendig festet,
kan den skrangle under kjøring. Sørg for
at jekkskruen er tilstrekkelig strammet.
Tapper

6-61
Vedlikehold og pleie
Vedlikehold utført av eier
Ryggelys (sedan), ryggelys/baktåkelys
(kombi)*
Sedan
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Trekk i midten av hver plastholder og
fjern holderne.
3. Trekk tilbake bekledning i
bagasjeromslokket.4. Kople den elektriske kontakten fra
pæren ved å trykke på klaffen på
kontakten med fingeren og trekke i
kontakten.
5. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
6. Kople pæren fra sokkelen.
7. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
MERKNAD
Bekreft at dekselet er forsvarlig montert.
Fjerne
Montere
*Noen modeller.

6-62
Vedlikehold og pleie
Vedlikehold utført av eier
Kombi
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Ta av dekselet.
3. Kople den elektriske kontakten fra
pæren ved å trykke på klaffen på
kontakten med fingeren og trekke i
kontakten.
4. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.5. Kople pæren fra sokkelen.
6. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Tåkebaklys (sedan)*
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
3. Kople pæren fra sokkelen.
4. Sett inn den nye pæren i motsatt
rekkefølge som den gamle bl
e tatt ut.
*Noen modeller.

6-63
Vedlikehold og pleie
Vedlikehold utført av eier
Registreringsskiltlys
Sedan
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Trekk i midten av hver plastholder og
fjern holderne.
3. Trekk tilbake bekledning i
bagasjeromslokket.
4. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
5. Kople pæren fra sokkelen.
6. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.Kombi
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Pakk inn en flat skrutrekker i en myk
klut for å forhindre skade på glasset og
ta av glasset ved å vippe opp kanten av
glasset med skrutrekkeren.
3. Kople fra pæren ved å trekke den ut.
4. Sett inn den nye pæren i motsatt
rekkefølge som den gamle
ble tatt ut.
Fjerne
Montere

6-64
Vedlikehold og pleie
Vedlikehold utført av eier
tSkifte innvendige lyspærer
Taklys (foran)/kartlamper*, taklys
(foran)*, taklys (bak)*, sminkespeillys*
1. Pakk inn en liten, flat skrutrekker i en
myk klut for å forhindre skade på
glasset, og ta av glasset ved å vippe opp
kanten av glasset med den flate
skrutrekkeren.
2. Kople fra pæren ved å trekke den ut.
Taklys (foran) / kartlamper*Taklys (foran)*
Taklys (bak)*
Lamper på sminkespeil*
3. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Kant
Kant
*Noen modeller.
