SITUATIONS D’URGENCE215
4
Avec ampoules à décharge de gaz (Xénon)
(pour les versions/marchés qui le prévoient)
FEUX DE ROUTE
Avec ampoules à incandescence
Pour remplacer l'ampoule, procéder comme suit :
❍retirer le couvercle de protection A-fig. 15 ;
❍ décrocher l'agrafe de fixation de la douille A-fig. 17 ;
❍ débrancher le connecteur électrique B ;
❍ extraire l'ampoule C et la remplacer ;
❍ remonter la nouvelle ampoule, en faisant coïncider le
profil de la partie métallique avec les rainures façon-
nées sur la parabole du phare, puis rebrancher le
connecteur électrique B et accrocher l'agrafe de fixa-
tion A ;
❍ remonter correctement le couvercle de protection
A-fig. 15.
fig. 17L0E0156m
Du fait de la tension d'alimentation élevée,
tout remplacement d'une ampoule à déchar-
ge de gaz (Xénon) doit être effectué exclusi-
vement par du personnel spécialisé : danger de mort !
S'adresser au Réseau Après-vente Lancia.
Avec ampoules à décharge de gaz (Xénon)
(pour les versions/marchés qui le prévoient)
Du fait de la tension d'alimentation élevée,
tout remplacement d'une ampoule à déchar-
ge de gaz (Xénon) doit être effectué exclusi-
vement par du personnel spécialisé : danger de mort !
S'adresser au Réseau Après-vente Lancia.
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 215

216SITUATIONS D’URGENCE
FEUX DE POSITION/FEUX DE JOUR
Les feux de position/feux de jour sont à LED.
Pour les remplacer, s'adresser au Réseau Après-vente Lan-
cia.
CLIGNOTANTS
Av a n t
Pour remplacer l'ampoule, suivre la procédure suivante :
❍retirer le couvercle de protection C-fig. 15 ;
❍ appuyer à proximité des ailettes de blocage de la douille
(signalées sur la fig. 18 par les flèches), puis tirer si-
multanément le groupe ;
❍ extraire l'ampoule A et la remplacer ;
❍ remonter correctement le couvercle de protection C. Latéraux
Pour remplacer l'ampoule, suivre la procédure suivante :
❍
agir sur le transparent A-fig. 19 de façon à comprimer
le ressort intérieur B, puis déboîter le groupe vers l'ex-
térieur ;
❍ tourner la douille C dans le sens contraire aux aiguilles
d'une montre, enlever l'ampoule D clipsée et la rem-
placer ;
❍ remonter la douille C dans le transparent en la tour-
nant dans les sens des aiguilles d'une montre ;
❍ remonter le groupe en s'assurant du déclic de blocage
du ressort intérieur B.
fig. 18L0E0157mfig. 19L0E0158m
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 216

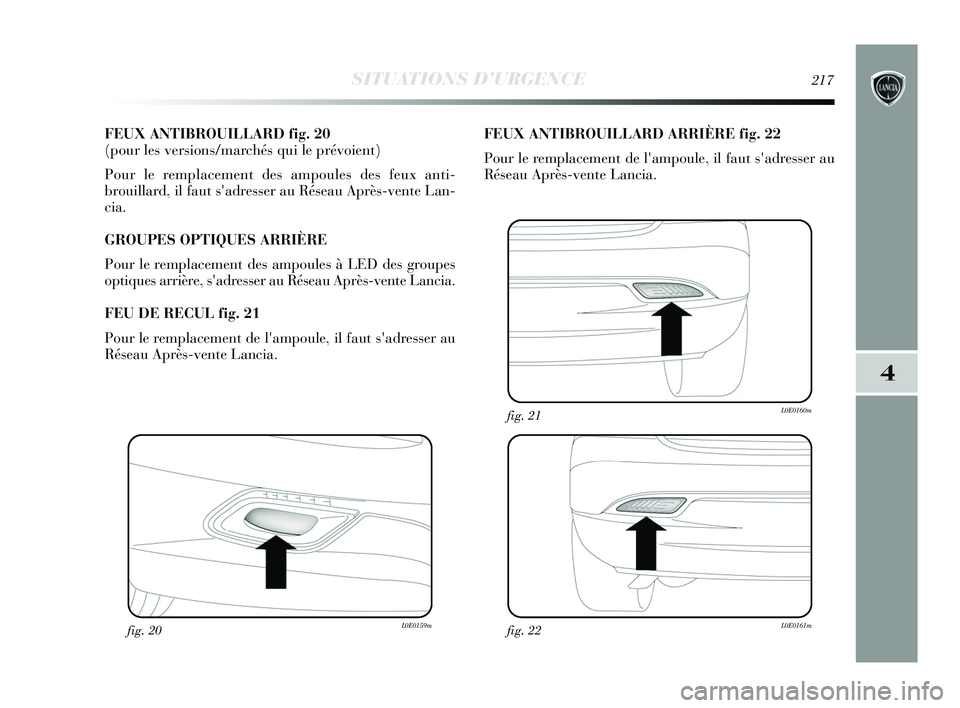

SITUATIONS D’URGENCE217
4
FEUX ANTIBROUILLARD fig. 20
(pour les versions/marchés qui le prévoient)
Pour le remplacement des ampoules des feux anti-
brouillard, il faut s'adresser au Réseau Après-vente Lan-
cia.
GROUPES OPTIQUES ARRIÈRE
Pour le remplacement des ampoules à LED des groupes
optiques arrière, s'adresser au Réseau Après-vente Lancia.
FEU DE RECUL fig. 21
Pour le remplacement de l'ampoule, il faut s'adresser au
Réseau Après-vente Lancia.FEUX ANTIBROUILLARD ARRIÈRE fig. 22
Pour le remplacement de l'ampoule, il faut s'adresser au
Réseau Après-vente Lancia.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 217

218SITUATIONS D’URGENCE
3èmeFEU DE STOP fig. 23
Pour le remplacement des ampoules à LED du troisième
feu de stop, s'adresser au Réseau Après-vente Lancia.
FEUX DE PLAQUE
Pour remplacer une ampoule, procéder comme suit :
❍ agir sur le point indiqué par les flèches et retirer les
groupes transparents A-fig. 24 ;
❍ extraire l'ampoule B et la remplacer.
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 218

SITUATIONS D’URGENCE219
4
fig. 27L0E0166m
fig. 26L0E0165m
REMPLACEMENT D'UNE AMPOULE
INTÉRIEURE
Au sujet du type d'ampoule et de sa puissance, consulter
le paragraphe « Types d'ampoules ».PLAFONNIER AVANT
Pour le remplacement des ampoules, procéder comme suit :
❍
agir sur les points indiqués par les flèches et ôter le pla-
fonnier A-fig. 26 ;
❍ ouvrir la trappe de protection B-fig. 27 ;
❍ remplacer les ampoules C après les avoir extraites de
leurs contacts latéraux et vérifier que les nouvelles am-
poules soient correctement bloquées au niveau de ces
mêmes contacts ;
❍ refermer la trappe B-fig. 27 et fixer le plafonnier A-fig.
26 dans son logement, puis vérifier qu'il soit bien blo-
qué.
ATTENTION Sur certaines versions, le plafonnier de la
fig. 26 est monté en position arrière (en présence d'un toit
ouvrant électrique). Pour le remplacement des ampoules
du plafonnier, reportez-vous à la procédure décrite au pa-
ragraphe « Plafonnier arrière » de ce chapitre.
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 219

220SITUATIONS D’URGENCE
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m
PLAFONNIER ARRIÈRE
Versions sans toit ouvrant
Pour le remplacement des ampoules, procéder comme suit :
❍agir sur le point indiqué par la flèche et enlever le pla-
fonnier A-fig. 28 ;
❍ remplacer l'ampoule B-fig. 29 en la dégageant des
contacts latéraux et en s'assurant que la nouvelle am-
poule est correctement bloquée entre ces mêmes
contacts.
Versions avec toit ouvrant
Pour remplacer l'ampoule, suivre la procédure suivante :
❍ intervenir sur le point indiqué par la flèche et retirer le
plafonnier A-fig. 30 ; ❍
remplacer l'ampoule B-fig. 29 en la libérant des
contacts latéraux et en s'assurant que la nouvelle am-
poule est correctement bloquée entre ces mêmes
contacts.
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 220

SITUATIONS D’URGENCE221
4
fig. 32L0E0171mfig. 33L0E0172m
PLAFONNIER DU COFFRE À BAGAGES
Pour remplacer l'ampoule, suivre la procédure suivante :
❍ouvrir le coffre à bagages ;
❍ extraire le plafonnier A-fig. 32 en faisant levier au point
indiqué par la flèche ;
❍ ouvrir la protection B-fig. 33 et remplacer l'ampoule
clipsée ; ❍
refermer la protection B sur le transparent ;
❍ remonter le plafonnier A en l'engageant dans sa posi-
tion correcte d'abord d'un côté et ensuite en poussant
sur l'autre côté jusqu'à entendre le déclic de blocage.
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 221

222SITUATIONS D’URGENCE
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m
PLAFONNIER DE LA BOÎTE À GANTS
Pour remplacer l'ampoule, suivre la procédure suivante :
❍ouvrir la boîte à gants, puis extraire le plafonnier A-
fig. 34 ;
❍ remplacer l'ampoule B en la dégageant des contacts la-
téraux et en s'assurant que la nouvelle ampoule est cor-
rectement bloquée entre ces mêmes contacts.
PLAFONNIER ÉCLAIRAGE DE COURTOISIE
(pour les versions/marchés qui le prévoient)
Pour remplacer l'ampoule, suivre la procédure suivante :
❍ ouvrir le rabat A-fig. 35 du miroir ;
❍ en faisant levier aux points indiqués par les flèches, ex-
traire le plafonnier B ; ❍
remplacer l'ampoule C-fig. 36 en la libérant des
contacts latéraux et en s'assurant que la nouvelle am-
poule est correctement bloquée entre ces mêmes
contacts.
195-232 Delta FR 1ed 03/03/14 08.45 Pagina 222
