2015 Lancia Delta Betriebsanleitung (in German)

1
KENNTNIS DES FAHRZEUGS151

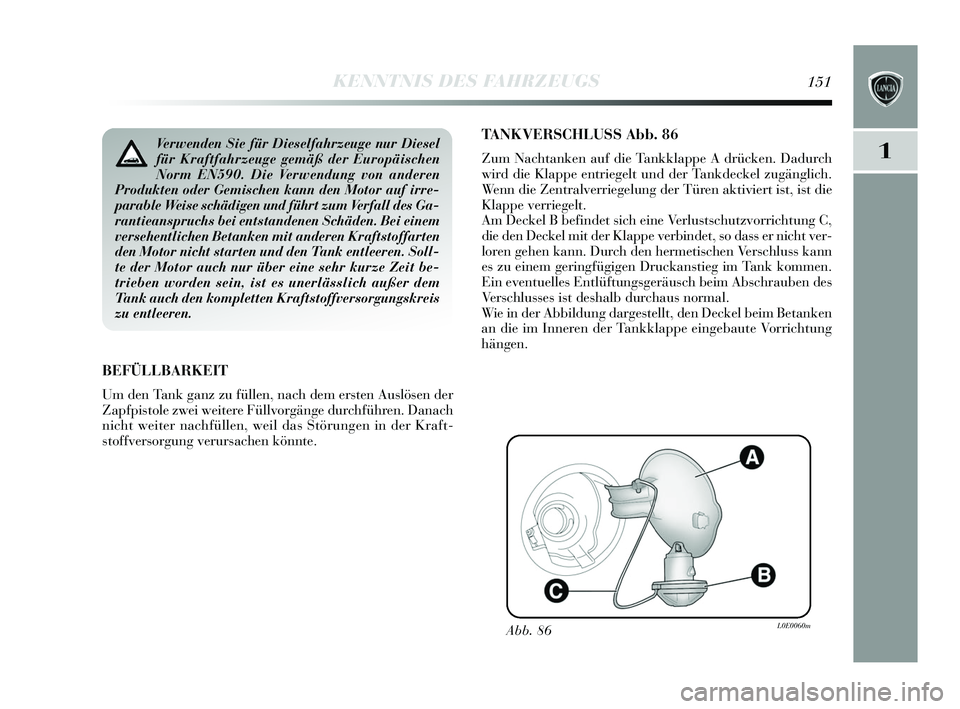

TANKVERSCHLUSS Abb. 86
Zum Nachtanken auf die Tankklappe A drücken. Dadurch
wird die Klappe entriegelt und der Tankdeckel zugänglich.
Wenn die Zentralverriegelung der Türen aktiviert ist, is t die
Klappe verriegelt.
Am Deckel B befindet s ich eine Verlusts chutzvorrichtung C,
die den Deckel mit der Klappe verbindet, so dass er nicht ver-
loren gehen kann. Durch den hermeti schen Vers chluss kann
e s zu einem geringfügigen Druckans tieg im Tank kommen.
Ein eventuelles Entlüftungsgeräusch beim Abs chrauben des
Ve r schlusse s i st des halb durchaus normal.
Wie in der Abbildung darge stellt, den Deckel beim Betanken
an die im Inneren der Tankklappe eingebaute Vorrichtung
hängen.
Abb. 86L0E0060m
Verwenden Sie für Dieselfahrzeuge nur Diesel
für Kraftfahrzeuge gemäß der Europäischen
Norm EN590. Die Verwendung von anderen
Produkten oder Gemischen kann den Motor auf irre-
parable Weise schädigen und führt zum Verfall des Ga-
rantieanspruchs bei entstandenen Schäden. Bei einem
versehentlichen Betanken mit anderen Kraftstoffarten
den Motor nicht starten und den Tank entleeren. Soll-
te der Motor auch nur über eine sehr kurze Zeit be-
trieben worden sein, ist es unerlässlich außer dem
Tank auch den kompletten Kraftstoffversorgungskreis
zu entleeren.
BEFÜLLBARKEIT
Um den Tank ganz zu füllen, nach dem er sten Aus lösen der
Zapfpis tole zwei weitere Füllvorgänge durchführen. Danach
nicht weiter nachfüllen, weil das S törungen in der Kraft-
s toffvers orgung verurs achen könnte.
001-154 Delta DE 1ed 03/03/14 16.29 Pagina 151

152KENNTNIS DES FAHRZEUGS
UMWELTSCHUTZ
Die zur Reduzierung der Emissionen verwendeten Vorrich-
tungen sind:
❍ der Oxidation skatalysator;
❍ die Anlage zur Rückführung der Aus puffgase (A.G.R.);
❍ der Partikelfilter (DPF) (für Vers ionen/Märkte, wo vor-
ges ehen).
Bei seinem normalen Betrieb entwickelt der Ka-
talysator hohe Temperaturen. Das Fahrzeug
deshalb nicht auf brennbarem Material (Gras,
trockenes Laub, Tannennadeln usw.) parken: Brand-
gefahr.

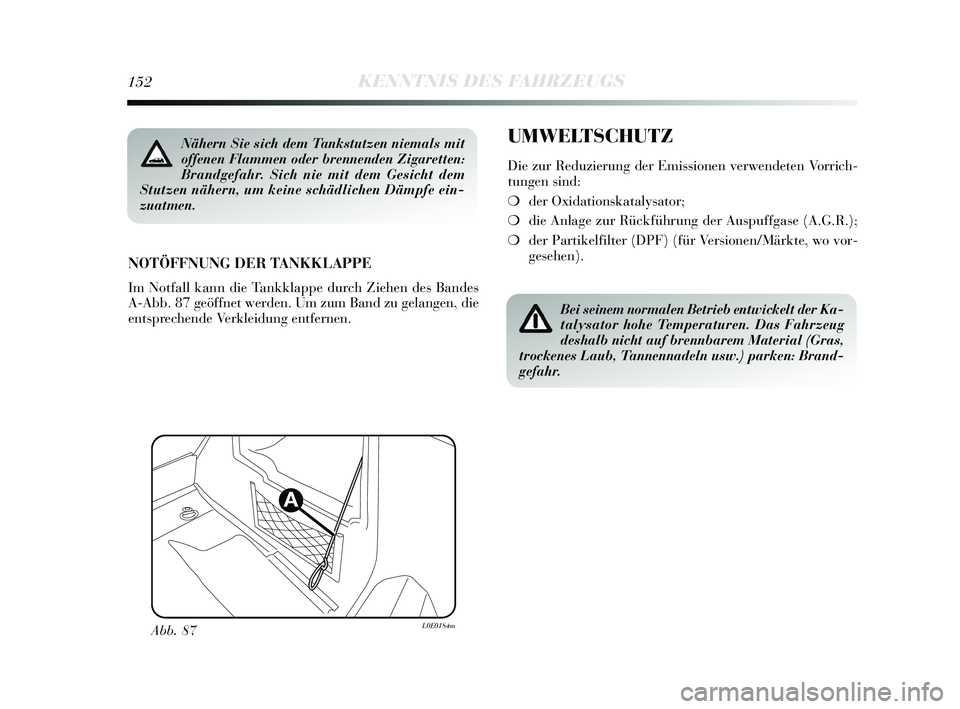

NOTÖFFNUNG DER TANKKLAPPE
Im Notfall kann die Tankklappe durch Ziehen des Bandes
A-Abb. 87 geöffnet werden. Um zum Band zu gelangen, die
ents prechende Verkleidung entfernen.
Abb. 87L0E0184m
A
Nähern Sie sich dem Tankstutzen niemals mit
offenen Flammen oder brennenden Zigaretten:
Brandgefahr. Sich nie mit dem Gesicht dem
Stutzen nähern, um keine schädlichen Dämpfe ein-
zuatmen.
001-154 Delta DE 1ed 03/03/14 16.29 Pagina 152

1
KENNTNIS DES FAHRZEUGS153

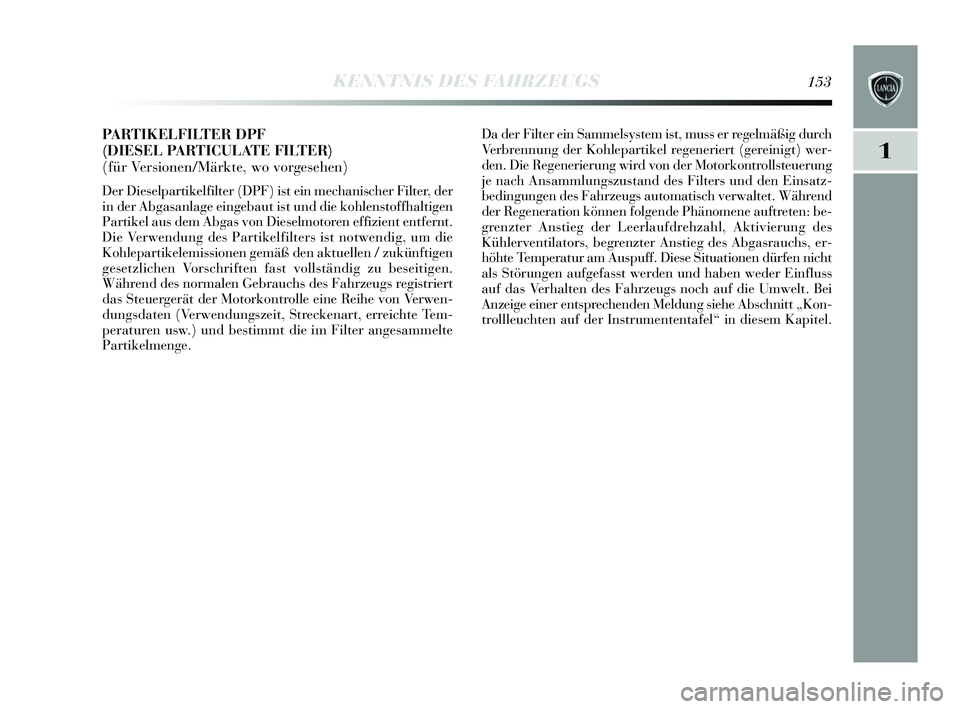

PARTIKELFILTER DPF
(DIESEL PARTICULATE FILTER)
(für Versionen/Märkte, wo vorgesehen)
Der Dieselpartikelfilter (DPF) is t ein mechanischer Filter, der
in der Abgas anlage eingebaut is t und die kohlenstoffhaltigen
Partikel au s dem Abgas von Dieselmotoren effizient entfernt.
Die Verwendung des Partikelfilters ist notwendig, um die
Kohlepartikelemi ssionen gemäß den aktuellen / zukünftigen
ges etzlichen Vors chriften fast vollständig zu bes eitigen.
Während des normalen Gebrauch s des Fahrzeugs registriert
das S teuergerät der Motorkontrolle eine Reihe von Verwen-
dungs daten (Verwendung szeit, Streckenart, erreichte Tem-
peraturen us w.) und bestimmt die im Filter anges ammelte
Partikelmenge. Da der Filter ein S
ammelsystem ist, muss er regelmäßig durch
Verbrennung der Kohlepartikel regeneriert (gereinigt) wer-
den. Die Regenerierung wird von der Motorkontrolls teuerung
je nach Ans ammlungszustand des Filters und den Eins atz-
bedingungen de s Fahrzeug s
automatis ch verwaltet. Währ end
der Regeneration können folgende Phänomene auftreten: be-
grenzter Ans tieg der Leerlaufdrehzahl, Aktivierung des
Kühlerventilator s, begrenzter An stieg des Abgasrauchs, er-
höhte Temperatur am Aus puff. Diese Situationen dürfen nicht
als S törungen aufgefa sst werden und haben weder Einflu ss
auf das Verhalten de s Fahrzeugs noch auf die Umwelt. Bei
Anzeige einer ents prechenden Meldung s iehe Abschnitt „Kon-
trollleuchten auf der Ins trumententafel“ in diesem Kapitel.
001-154 Delta DE 1ed 03/03/14 16.29 Pagina 153

154KENNTNIS DES FAHRZEUGS

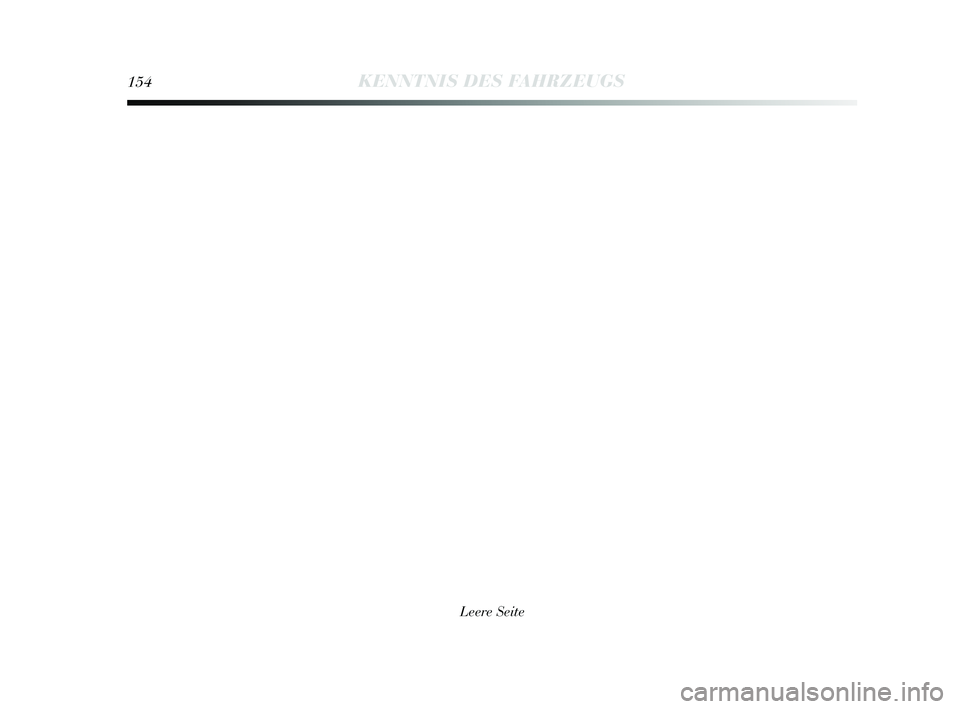

Leere Seite
001-154 Delta DE 1ed 03/03/14 16.29 Pagina 154

2

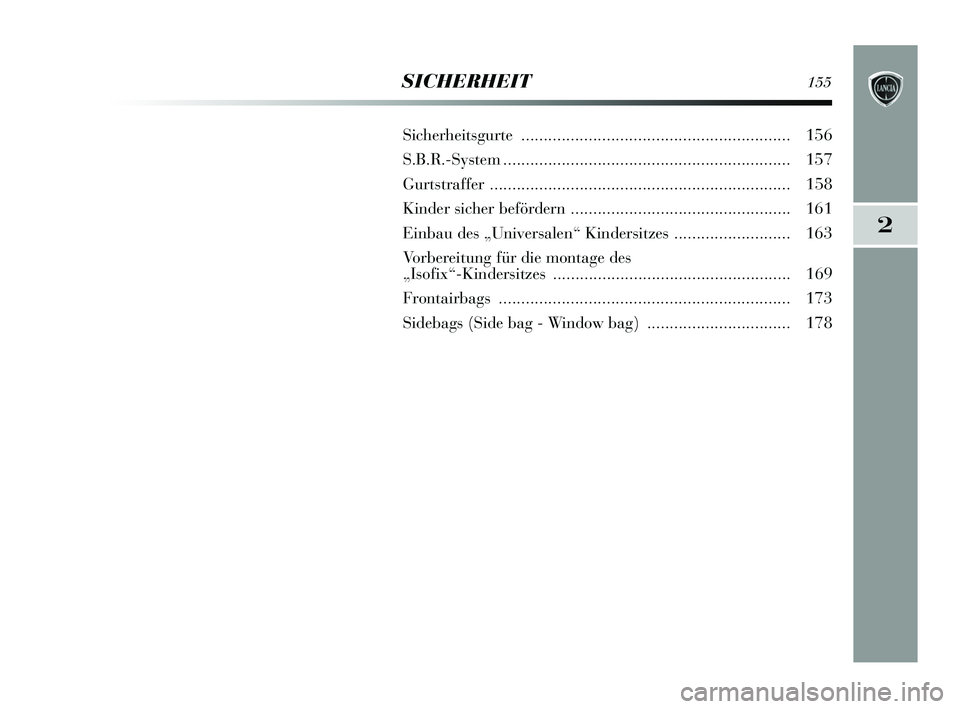

SICHERHEIT155
Sicherheitsgurte ............................................................ 156
S.B.R.-Syst em ................................................................ 157
Gurtstraffer ................................................................... 158
Kinder sicher befördern ................................................. 161
Einbau des „Universalen“ Kindersitzes .......................... 163
Vorbereitung für die montage des
„Isofix“-Kindersit zes ..................................................... 169
Frontairbags ................................................................. 173
Sidebags (Side bag - Window bag) ................................ 178
155-182 Delta DE 1ed 05/09/13 12.12 Pagina 155

156SICHERHEIT
SICHERHEITSGURTE

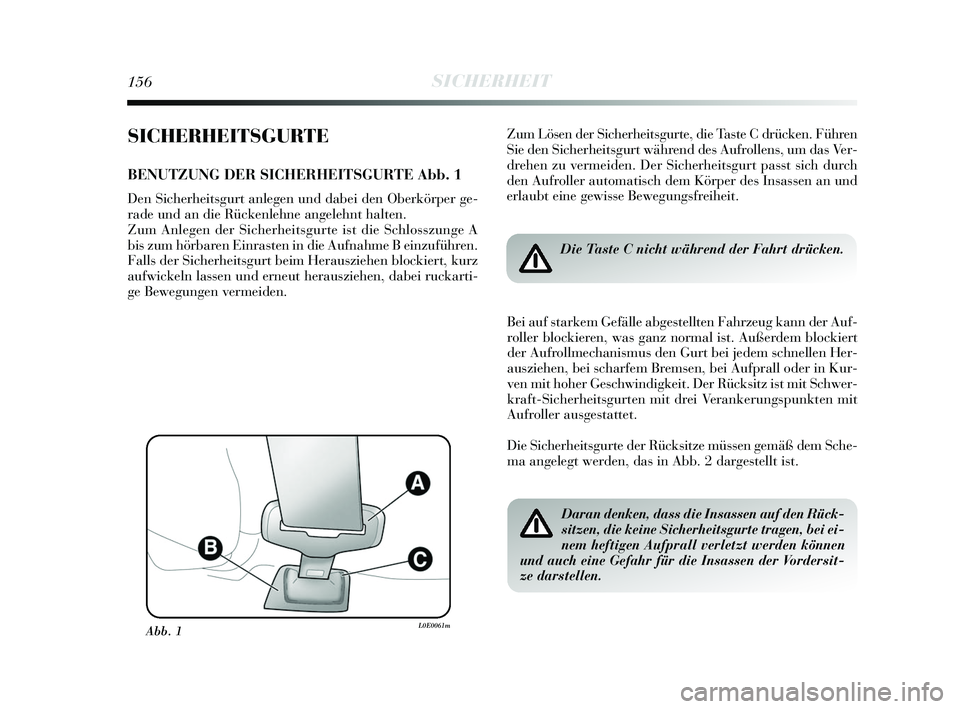

BENUTZUNG DER SICHERHEITSGURTE Abb. 1
Den Sicherheitsgurt anlegen und dabei den Oberkörper ge-
rade und an die Rückenlehne angelehnt halten.
Zum Anlegen der Sicherheitsgurte ist die Schlosszunge A
bis zum hörbaren Einrasten in die Aufnahme B einzuführen.
Falls der Sicherheitsgurt beim Herausziehen blockiert, kurz
aufwickeln lassen und erneut herausziehen, dabei ruckarti-
ge Bewegungen vermeiden.Bei auf starkem Gefälle abgestellten Fahrzeug kann der Auf-
roller blockieren, was ganz normal ist. Außerdem blockiert
der Aufrollmechanismus den Gurt bei jedem schnellen Her-
ausziehen, bei scharfem Bremsen, bei Aufprall oder in Kur-
ven mit hoher Geschwindigkeit. Der Rücksitz ist mit Schwer-
kraft-Sicherheitsgurten mit drei Verankerungspunkten mit
Aufroller ausgestattet.
Die Sicherheitsgurte der Rücksitze müssen gemäß dem Sche-
ma angelegt werden, das in Abb. 2 dargestellt ist.
Die Taste C nicht während der Fahrt drücken.
Daran denken, dass die Insassen auf den Rück-
sitzen, die keine Sicherheitsgurte tragen, bei ei-
nem heftigen Aufprall verletzt werden können
und auch eine Gefahr für die Insassen der Vordersit-
ze darstellen.
Abb. 1L0E0061m
Zum Lösen der Sicherheitsgurte, die Taste C drücken. Führen
Sie den Sicherheitsgurt während des Aufrollens, um das Ver-
drehen zu vermeiden. Der Sicherheitsgurt passt sich durch
den Aufroller automatisch dem Körper des Insassen an und
erlaubt eine gewisse Bewegungsfreiheit.
155-182 Delta DE 1ed 05/09/13 12.12 Pagina 156

2
SICHERHEIT157
ZUR BEACHTUNG Wenn der Rücksitz nach dem Umklap-
pen wieder in die normale Verwendungsposition gebracht
wird, achten Sie darauf, dass die Sicherheitsgurte korrekt po-
sitioniert werden, damit sie jederzeit wieder einsatzbereit sind.
ZUR BEACHTUNG Wenn das Bewegen des Rücksitzes zum
vorübergehenden Blockieren des Sicherheitsgurtes am mitt-
leren Sitzplatz führt, wird der Normalzustand durch eine ein-
fache Bewegung des Sitzes zum Fahrzeugheck hin wieder her-
gestellt.
Abb. 2L0E0062m

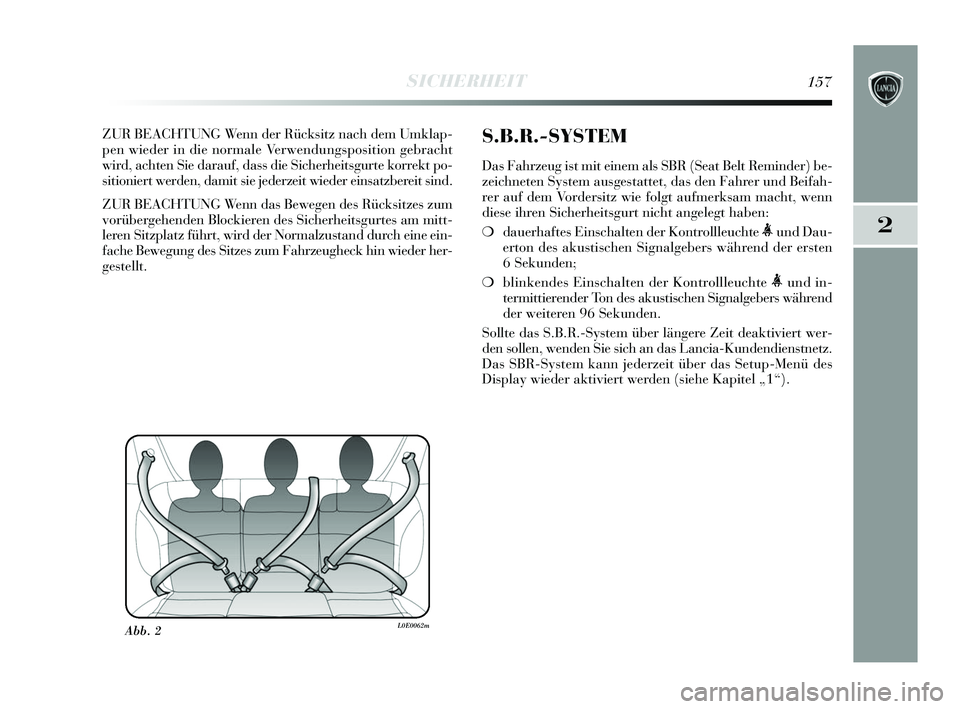

S.B.R.-SYSTEM
Das Fahrzeug ist mit einem als SBR (Seat Belt Reminder) be-
zeichneten System ausgestattet, das den Fahrer und Beifah-
rer auf dem Vordersitz wie folgt aufmerksam macht, wenn
diese ihren Sicherheitsgurt nicht angelegt haben:
❍dauerhaftes Einschalten der Kontrollleuchte
erton des akustischen Signalgebers während der ersten
6 Sekunden;
❍ blinkendes Einschalten der Kontrollleuchte
termittierender Ton des akustischen Signalgebers während
der weiteren 96 Sekunden.
Sollte das S.B.R.-System über längere Zeit deaktiviert wer-
den sollen, wenden Sie sich an das Lancia-Kundendienstnetz.
Das SBR-System kann jederzeit über das Setup-Menü des
Display wieder aktiviert werden (siehe Kapitel „1“).
155-182 Delta DE 1ed 05/09/13 12.12 Pagina 157

158SICHERHEIT

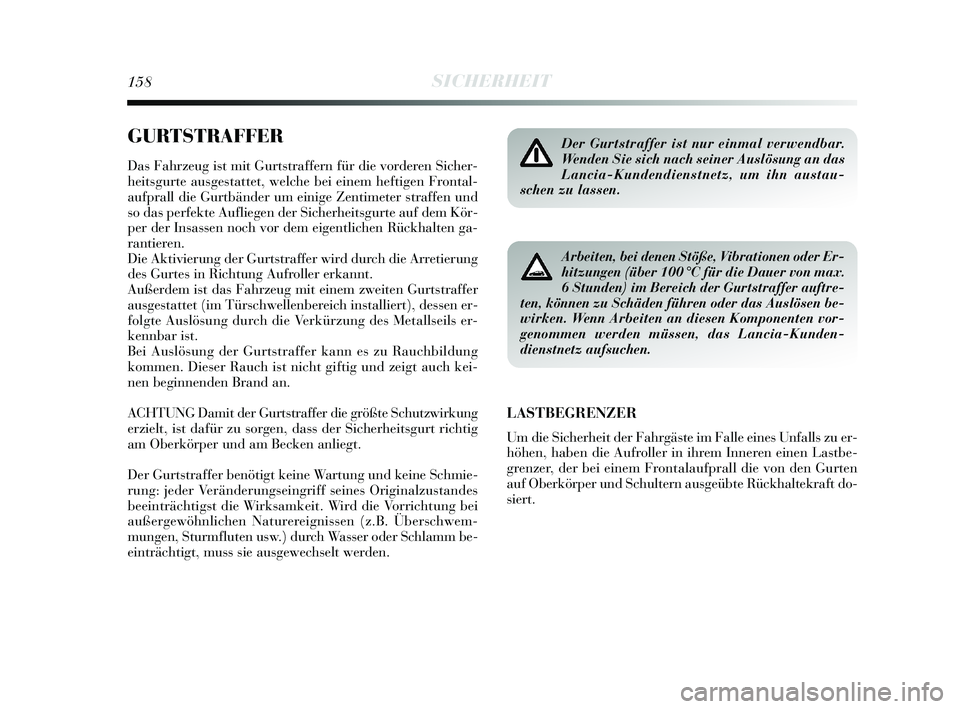

GURTSTRAFFER
Das Fahrzeug ist mit Gurtstraffern für die vorderen Sicher-
heitsgurte ausgestattet, welche bei einem heftigen Frontal-
aufprall die Gurtbänder um einige Zentimeter straffen und
so das perfekte Aufliegen der Sicherheitsgurte auf dem Kör-
per der Insassen noch vor dem eigentlichen Rückhalten ga-
rantieren.
Die Aktivierung der Gurtstraffer wird durch die Arretierung
des Gurtes in Richtung Aufroller erkannt.
Außerdem ist das Fahrzeug mit einem zweiten Gurtstraffer
ausgestattet (im Türschwellenbereich installiert), dessen er-
folgte Auslösung durch die Verkürzung des Metallseils er-
kennbar ist.
Bei Auslösung der Gurtstraffer kann es zu Rauchbildung
kommen. Dieser Rauch ist nicht giftig und zeigt auch kei-
nen beginnenden Brand an.
ACHTUNG Damit der Gurtstraffer die größte Schutzwirkung
erzielt, ist dafür zu sorgen, dass der Sicherheitsgurt richtig
am Oberkörper und am Becken anliegt.
Der Gurtstraffer benötigt keine Wartung und keine Schmie-
rung: jeder Veränderungseingriff seines Originalzustandes
beeinträchtigst die Wirksamkeit. Wird die Vorrichtung bei
außergewöhnlichen Naturereignissen (z.B. Überschwem-
mungen, Sturmfluten usw.) durch Wasser oder Schlamm be-
einträchtigt, muss sie ausgewechselt werden.
Der Gurtstraffer ist nur einmal verwendbar.
Wenden Sie sich nach seiner Auslösung an das
Lancia-Kundendienstnetz, um ihn austau-
schen zu lassen.
Arbeiten, bei denen Stöße, Vibrationen oder Er-
hitzungen (über 100 °C für die Dauer von max.
6 Stunden) im Bereich der Gurtstraffer auftre-
ten, können zu Schäden führen oder das Auslösen be-
wirken. Wenn Arbeiten an diesen Komponenten vor-
genommen werden müssen, das Lancia-Kunden-
dienstnetz aufsuchen.
LASTBEGRENZER
Um die Sicherheit der Fahrgäste im Falle eines Unfalls zu er-
höhen, haben die Aufroller in ihrem Inneren einen Lastbe-
grenzer, der bei einem Frontalaufprall die von den Gurten
auf Oberkörper und Schultern ausgeübte Rückhaltekraft do-
siert.
155-182 Delta DE 1ed 05/09/13 12.12 Pagina 158
