2015 FIAT DUCATO BASE CAMPER Betriebsanleitung (in German)

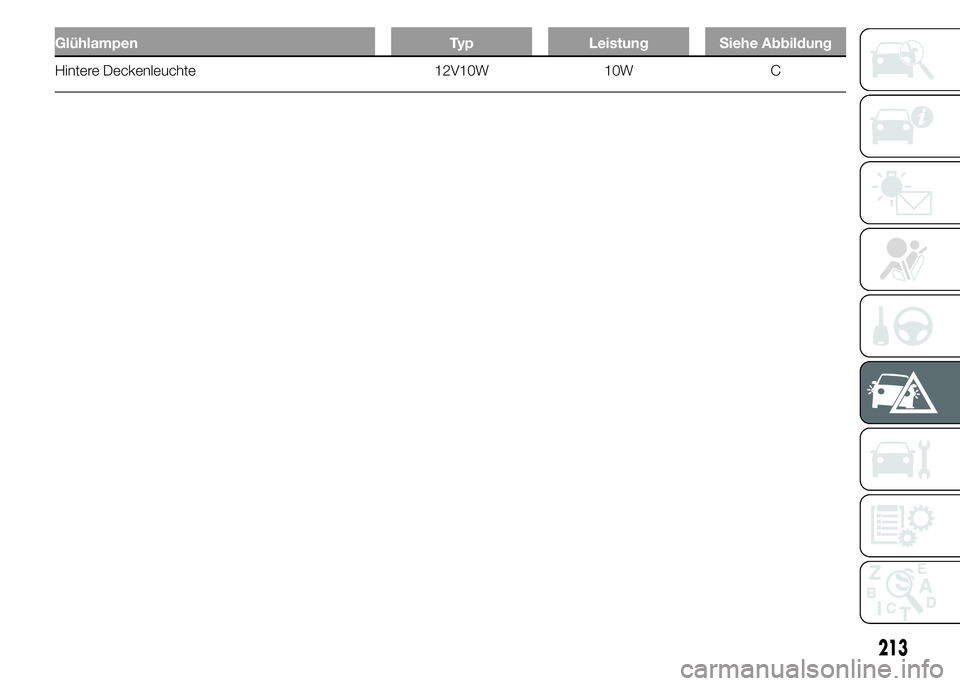

Glühlampen Typ Leistung Siehe Abbildung
Hintere Deckenleuchte 12V10W 10W C
213

AUSWECHSELN DER
GLÜHLAMPE BEI
EINER
AUSSENLEUCHTE
Für Typ und Leistung der Lampen siehe
den vorherigen Abschnitt „Auswechseln
einer Glühlampe”.
VORDERE
LEUCHTGRUPPEN
In den vorderen Leuchtgruppen befinden
sich die Lampen für Standlicht und
Tagfahrlicht (DRL) (wo keine LEDs
vorhanden sind), Abblendlicht, Fernlicht
und Richtungsanzeiger.
Um eine Lampe auszuwechseln, den
Scheinwerfer ausbauen und auf einen
Arbeitstisch legen.
Zum Ausbau eines Scheinwerfers
folgendermaßen vorgehen:
❒Die Motorhaube wie im Abschnitt
„Motorhaube” im Kapitel „Kenntnis
des Fahrzeugs” beschrieben öffnen.
❒Den elektrischen Stecker A Abb. 200
vom Scheinwerfer trennen.
❒Die Schrauben B Abb. 201 für die
Befestigung des Scheinwerfers am
Aufbau losschrauben, den
Scheinwerfer aus der Aufnahme im
unteren Teil wie in Abb. 201 gezeigt
lösen und auf einer Arbeitsebene
ablegen.❒Die folgenden Angaben gelten für
den Ersatz der entsprechenden
Lampen.
❒Nach dem Austausch, den
Scheinwerfer wieder einbauen und
mit den Schrauben B Abb. 201
befestigen.
❒Den elektrischen Stecker A Abb. 200
am Scheinwerfer anschließen.
Anordnung der Lampen in den
Frontscheinwerfern Abb. 202:
A Fahrtrichtungsanzeiger
B Abblendlicht
C Fernlicht
D Standlicht/Tagfahrlicht
E Standlicht/LED-DRL (alternativ zu D)
Zum Auswechseln der Lampe des
Fernlichts muss der Gummideckel C Abb.
203 abgenommen werden.
Zum Auswechseln der Lampe des
Abblendlichts muss der Gummideckel B
Abb. 203 abgenommen werden.
Um eine Lampe der Richtungsanzeiger
und des Standlichts/DRL (wenn keine
LEDs vorhanden sind) auszuwechseln,
muss der Gummideckel A Abb. 203
entfernt werden.
200F1A0337
201F1A0338
202F1A0313
214
IM NOTFALL

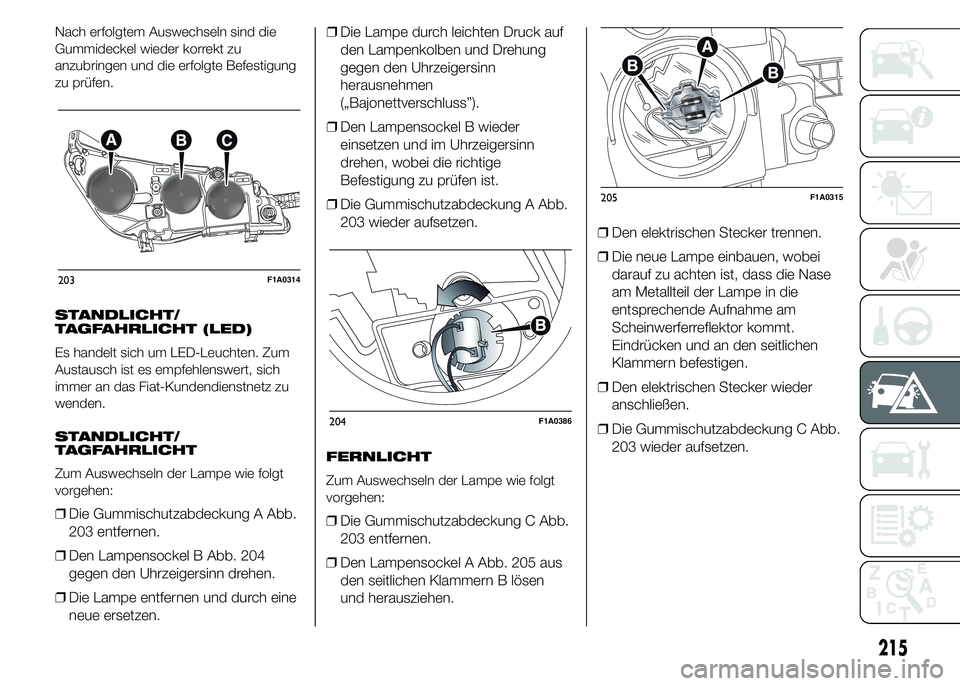

Nach erfolgtem Auswechseln sind die
Gummideckel wieder korrekt zu
anzubringen und die erfolgte Befestigung
zu prüfen.
STANDLICHT/
TAGFAHRLICHT (LED)
Es handelt sich um LED-Leuchten. Zum
Austausch ist es empfehlenswert, sich
immer an das Fiat-Kundendienstnetz zu
wenden.
STANDLICHT/
TAGFAHRLICHT
Zum Auswechseln der Lampe wie folgt
vorgehen:
❒Die Gummischutzabdeckung A Abb.
203 entfernen.
❒Den Lampensockel B Abb. 204
gegen den Uhrzeigersinn drehen.
❒Die Lampe entfernen und durch eine
neue ersetzen.❒Die Lampe durch leichten Druck auf
den Lampenkolben und Drehung
gegen den Uhrzeigersinn
herausnehmen
(„Bajonettverschluss”).
❒Den Lampensockel B wieder
einsetzen und im Uhrzeigersinn
drehen, wobei die richtige
Befestigung zu prüfen ist.
❒Die Gummischutzabdeckung A Abb.
203 wieder aufsetzen.
FERNLICHT
Zum Auswechseln der Lampe wie folgt
vorgehen:
❒Die Gummischutzabdeckung C Abb.
203 entfernen.
❒Den Lampensockel A Abb. 205 aus
den seitlichen Klammern B lösen
und herausziehen.❒Den elektrischen Stecker trennen.
❒Die neue Lampe einbauen, wobei
darauf zu achten ist, dass die Nase
am Metallteil der Lampe in die
entsprechende Aufnahme am
Scheinwerferreflektor kommt.
Eindrücken und an den seitlichen
Klammern befestigen.
❒Den elektrischen Stecker wieder
anschließen.
❒Die Gummischutzabdeckung C Abb.
203 wieder aufsetzen.
203F1A0314
204F1A0386
205F1A0315
215

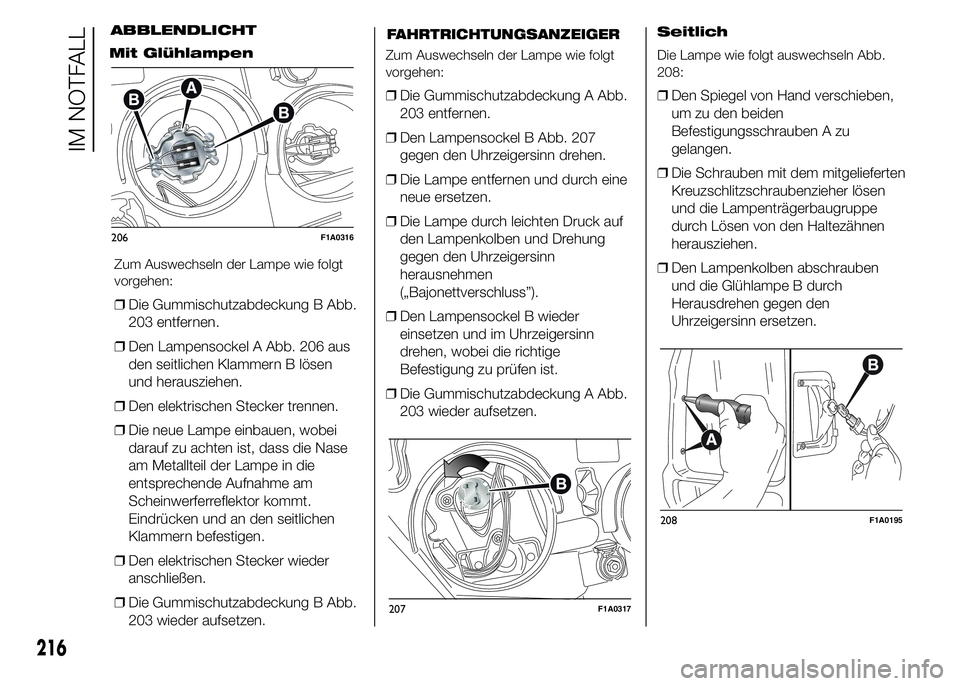

Mit Glühlampen
Zum Auswechseln der Lampe wie folgt
vorgehen:
❒Die Gummischutzabdeckung B Abb.
203 entfernen.
❒Den Lampensockel A Abb. 206 aus
den seitlichen Klammern B lösen
und herausziehen.
❒Den elektrischen Stecker trennen.
❒Die neue Lampe einbauen, wobei
darauf zu achten ist, dass die Nase
am Metallteil der Lampe in die
entsprechende Aufnahme am
Scheinwerferreflektor kommt.
Eindrücken und an den seitlichen
Klammern befestigen.
❒Den elektrischen Stecker wieder
anschließen.
❒Die Gummischutzabdeckung B Abb.
203 wieder aufsetzen.
Zum Auswechseln der Lampe wie folgt
vorgehen:
❒Die Gummischutzabdeckung A Abb.
203 entfernen.
❒Den Lampensockel B Abb. 207
gegen den Uhrzeigersinn drehen.
❒Die Lampe entfernen und durch eine
neue ersetzen.
❒Die Lampe durch leichten Druck auf
den Lampenkolben und Drehung
gegen den Uhrzeigersinn
herausnehmen
(„Bajonettverschluss”).
❒Den Lampensockel B wieder
einsetzen und im Uhrzeigersinn
drehen, wobei die richtige
Befestigung zu prüfen ist.
❒Die Gummischutzabdeckung A Abb.
203 wieder aufsetzen.
Seitlich
Die Lampe wie folgt auswechseln Abb.
208:
❒Den Spiegel von Hand verschieben,
um zu den beiden
Befestigungsschrauben A zu
gelangen.
❒Die Schrauben mit dem mitgelieferten
Kreuzschlitzschraubenzieher lösen
und die Lampenträgerbaugruppe
durch Lösen von den Haltezähnen
herausziehen.
❒Den Lampenkolben abschrauben
und die Glühlampe B durch
Herausdrehen gegen den
Uhrzeigersinn ersetzen.
206F1A0316
207F1A0317
208F1A0195
216
IM NOTFALL
ABBLENDLICHTFAHRTRICHTUNGSANZEIGER

NEBELSCHEINWERFER
(für Versionen/Märkte, wo vorgesehen)
Zum Auswechseln der Lampe im
Nebelscheinwerfer A wie folgt vorgehen:
❒Das Rad vollständig nach innen
lenken.
❒Die Schraube A lösen und die Klappe
B Abb. 209 ausbauen.
❒Auf die Klammer C Abb. 210 drücken
und den elektrischen Stecker D
abklemmen.
❒Den Lampenhalter E drehen und
entfernen.
❒Die Lampe herausziehen und durch
eine neue ersetzen.
❒Die neue Lampe wieder einbauen
und den Vorgang in Bezug auf die
Angaben für den Ausbau in
umgekehrter Reihenfolge
durchführen.
HECKLEUCHTEN
Anordnung der Lampen in den
Frontscheinwerfern Abb. 211:
Abbremslicht/Standlicht
B Standlicht
C Richtungsanzeiger
D Rückfahrlicht
E NebelrückleuchteZum Auswechseln einer Lampe wie folgt
vorgehen Abb. 212, Abb. 213:
❒Die Fondtür öffnen.
❒Die 7 Befestigungsschrauben A der
Kunststoffabdeckung lösen.
❒Die beiden Befestigungsschrauben B
herausdrehen.
❒Die Gruppe herausziehen und den
elektrischen Stecker trennen.
209F1A0361
210F1A0362
211F1A0318212F1A0319
217

❒Die Schrauben C mit dem
mitgelieferten Schraubenzieher
herausdrehen und den
Lampensockel herausziehen.
❒Die Lampe D, E oder F etwas
eindrücken, gegen den Uhrzeigersinn
drehen („Bajonettverschluss”) und
dann austauschen. Die Lampen
G und H zum Ausbau nach außen
ziehen.❒Den Lampensockel wieder einsetzen
und die Schrauben C festziehen.
❒Den elektrischen Stecker wieder
einstecken, die Gruppe wieder
korrekt an der Fahrzeugkarosserie
befestigen, dann die
Befestigungsschrauben B wieder
einschrauben.
❒Die Kunststoffabdeckung wieder
einbauen und mit den 7 Schrauben A
befestigen.
Für die Versionen
Pritschenwagen und
Kabinengestell:
Die vier Schrauben H Abb. 214
herausdrehen und die Lampen
auswechseln:
I Lampe für Nebelrückleuchte
L Lampe für Rückfahrlicht
M Lampe für Standlicht
N Lampe für Bremslicht
O Lampe für Fahrtrichtungsanzeiger.
DRITTES BREMSLICHT
Zum Austauschen einer Glühlampe wie
folgt vorgehen:
❒Die beiden Befestigungsschrauben A
Abb. 215 herausdrehen.
❒Die durchsichtige Abdeckung
herausziehen.
213F1A0320214F1A0200
215F1A0204
218
IM NOTFALL

❒Gegen die Rippen B Abb. 216
drücken und die Lampenhalterung
herausziehen.
❒Die eingedrückte Glühlampe
herausziehen und auswechseln.
KENNZEICHENLEUCHTEN
Zum Austauschen einer Glühlampe wie
folgt vorgehen:
❒Auf die mit dem Pfeil
gekennzeichnete Stelle drücken und
die Leuchtenglasgruppe A Abb.
217 abnehmen.
❒Die Lampe aus den seitlichen
Kontakten austauschen lösen, wobei
zu prüfen ist, dass die neue Lampe
richtig zwischen diesen befestigt
wird.
❒Die mit Druck eingesetzte
Leuchtgruppe wieder einsetzen.
SEITLICHES STANDLICHT
(für Versionen/Märkte, wo vorgesehen)
Zum Austauschen einer Glühlampe wie
folgt vorgehen:
❒für extra lange Kastenwagen:
- Die beiden Befestigungsschrauben C
Abb. 218 herausdrehen und die Leuchte
entfernen.- Den Lampensockel D an der hinteren
Seite der Leuchte durch Drehen um eine
Vierteldrehung entfernen.
- Die eingedrückte Glühlampe
herausziehen und auswechseln.
❒für Kabinenfahrgestelle mit
Pritschenaufbau:
- Den Lampensockel an der hintere Seite
der Leuchte durch Drehen um eine
Vierteldrehung entfernen.
- Die eingedrückte Glühlampe
herausziehen und auswechseln.
216F1A0205
217F1A0206
218F1A0207
219

AUSWECHSELN
EINER GLÜHLAMPE
BEI EINEM
INNENLICHT
Typ und Leistung der Glühlampen sind im
Abschnitt „Auswechseln einer Glühlampe”
näher erläutert.
VORDERE
DECKENLEUCHTE
Anleitungen für das Auswechseln einer
Lampe:
❒Die Deckenleuchte A Abb. 219 in
Pfeilrichtung entfernen.
❒Die Schutzklappe B Abb. 220 öffnen.
❒Die Lampen C Abb. 220
auswechseln, nachdem diese von
den seitlichen Kontakten gelöst
wurden. Immer darauf achten, dass
die neuen Lampen zwischen den
Kontakten eingeklemmt sind.
❒Die Klappe B Abb. 220 wieder
schließen, und die Innenleuchte
A Abb. 219 in ihrer Aufnahme
befestigen und sicherstellen, dass die
Einrastung erfolgt ist.
HINTERE
DECKENLEUCHTE
Anleitungen für das Auswechseln einer
Lampe:
❒Die Deckenleuchte D Abb. 221 in
Pfeilrichtung entfernen.
❒Die Schutzklappe E Abb. 222 öffnen.❒Die Lampe F Abb. 222 aus den
Seitenkontakten lösen, austauschen
und sicherstellen, dass die neue
Lampe korrekt zwischen den
Kontakten blockiert ist.
❒Die Klappe E Abb. 222 wieder
schließen, und die Deckenleuchte D
Abb. 221 in ihrer Aufnahme
befestigen und sicherstellen, dass die
Einrastung erfolgt ist.
219F1A0208
220F1A0209221F1A0210
222F1A0211
220
