147) Bei den Versionen mit
selbstregelnden pneumatischen
Aufhängungen nie mit den
Händen in den Radkasten greifen
oder den Kopf hineinstecken:
Unter bestimmten Temperatur-
oder Belastungsschwankungen
könnte sich das Fahrzeug
automatisch anheben oder
absenken.
148) Die Betätigung der Vorrichtung
muss ausschließlich per Hand
erfolgen, ohne ein anderes
Werkzeug außer der
mitgelieferten Kurbel zu
verwenden. Auch keine
pneumatischen oder elektrischen
Schraubenzieher verwenden.
149) Auch die sich bewegenden
Teile des Wagenhebers (Schraube
und Gelenke) können
Verletzungen verursachen. Den
Kontakt vermeiden. Bei
Verschmutzung mit Schmierfett
gründlich reinigen.150) Am Ende des Anhebens/
Sperrens des Ersatzrads und nach
der Kontrolle der korrekten
Positionierung des Rades unter
der Ladefläche (gelbe Kerbe im
Schaufenster der Vorrichtung
sichtbar) den
Betätigungsschlüssel
herausziehen und dabei darauf
achten, diesen beim Herausziehen
nicht wieder zurückzudrehen
(siehe Abb. 187), damit ein Lösen
der Einrastvorrichtung und
Lockern des sicher gehaltenen
Rades vermieden wird.
151) Im Anschluss an einen
Gebrauch des Ersatzrades stets
dessen ordnungsgemäße
Anbringung im dafür
vorgesehenen Sitz unter der
Ladefläche kontrollieren.
Eventuelle Fehler bei der
Anbringung können die Sicherheit
gefährden.
152) Die Hubvorrichtung für das
Ersatzrad ist mit einer
Sicherungskupplung versehen,
die die Vorrichtung schützt und
sich lösen könnte, wenn eine
zu starke Lastanwendung auf die
Schraube angewandt wird.Das Set für schnelle Reifenreparatur, Fix &
Go Automatic, befindet sich im vorderen
Teil des Fahrzeuginnenraums und
beinhaltet Abb. 192:
❒Eine Spraydose A mit
Dichtungsflüssigkeit, ausgestattet
mit:
– einem transparentem Füllschlauch B
– einem schwarzen Schlauch zur
Wiederherstellung des Drucks E
– einem Aufkleber C mit der Aufschrift
„max. 80 km/h”, der nach der
Reifenreparatur in vom Fahrer gut
sichtbarer Position (am Armaturenbrett)
anzubringen ist
192F1A0180
205
REIFENSCHNELL-
FIX&GO
AUTOMATIC
(für Versionen/Märkte, wo vorgesehen)
REPARATURKIT

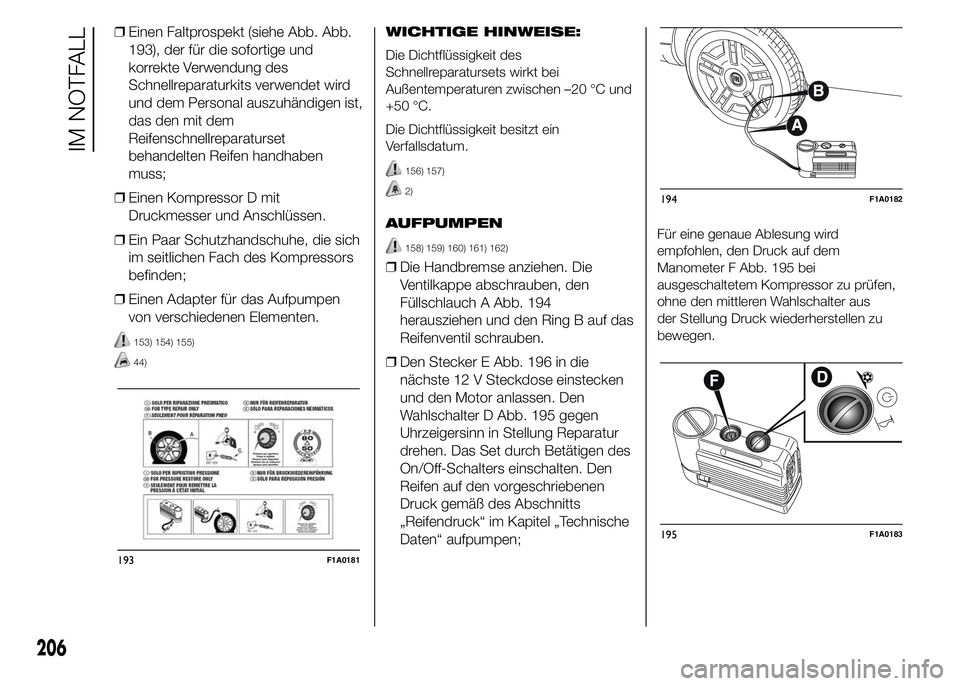

❒Einen Faltprospekt (siehe Abb. Abb.
193), der für die sofortige und
korrekte Verwendung des
Schnellreparaturkits verwendet wird
und dem Personal auszuhändigen ist,
das den mit dem
Reifenschnellreparaturset
behandelten Reifen handhaben
muss;
❒Einen Kompressor D mit
Druckmesser und Anschlüssen.
❒Ein Paar Schutzhandschuhe, die sich
im seitlichen Fach des Kompressors
befinden;
❒Einen Adapter für das Aufpumpen
von verschiedenen Elementen.
153) 154) 155)
44)
WICHTIGE HINWEISE:
Die Dichtflüssigkeit des
Schnellreparatursets wirkt bei
Außentemperaturen zwischen –20 °C und
+50 °C.
Die Dichtflüssigkeit besitzt ein
Verfallsdatum.
156) 157)
2)
AUFPUMPEN
158) 159) 160) 161) 162)
❒Die Handbremse anziehen. Die
Ventilkappe abschrauben, den
Füllschlauch A Abb. 194
herausziehen und den Ring B auf das
Reifenventil schrauben.
❒Den Stecker E Abb. 196 in die
nächste 12 V Steckdose einstecken
und den Motor anlassen. Den
Wahlschalter D Abb. 195 gegen
Uhrzeigersinn in Stellung Reparatur
drehen. Das Set durch Betätigen des
On/Off-Schalters einschalten. Den
Reifen auf den vorgeschriebenen
Druck gemäß des Abschnitts
„Reifendruck“ im Kapitel „Technische
Daten“ aufpumpen;
Für eine genaue Ablesung wird
empfohlen, den Druck auf dem
Manometer F Abb. 195 bei
ausgeschaltetem Kompressor zu prüfen,
ohne den mittleren Wahlschalter aus
der Stellung Druck wiederherstellen zu
bewegen.
193F1A0181
194F1A0182
195F1A0183
206
IM NOTFALL

❒Wenn innerhalb von 10 Minuten nicht
ein Druck von mindestens 3 bar
erreicht wird, den transparenten
Füllschlauch vom Ventil trennen und
den Stecker aus der 12 V Steckdose
abziehen, dann das Fahrzeug um
etwa 10 Meter nach vorne bewegen,
damit sich die Dichtflüssigkeit im
Innern des Reifens verteilt und das
Aufpumpen wiederholen.
❒Wenn auch in diesem Fall innerhalb
von 10 Minuten nach Einschaltung
des Kompressors nicht der Druck
von mindestens 3 bar erreicht
werden kann, nicht weiterfahren, weil
der Reifen zu stark beschädigt ist
und das Schnellreparaturset nicht die
notwendige Haftung garantieren
kann. Wenden Sie sich in diesem Fall
bitte an das Fiat-Kundendienstnetz.
❒Wenn der Reifen auf den
vorgeschriebenen Druck gemäß des
Abschnitts „Fülldruck“ im Kapitel
„Technische Daten“ aufgepumpt
wurde, sofort losfahren.
❒Nach einer Fahrt von etwa 10
Minuten anhalten und den
Reifendruck kontrollieren; denken Sie
daran, die Handbremse anzuziehen.❒Wird ein Druck von mindestens 3 Bar
gemessen, den korrekten Druckwert
gemäß des Abschnitts „Fülldruck"
im Kapitel „Technische Daten" wieder
herstellen (bei laufendem Motor und
angezogener Handbremse) und dann
sehr vorsichtig zum Fiat-
Kundendienstnetz weiterfahren.
NUR FÜR DIE KONTROLLE
UND ZUR EINSTELLUNG
DES REIFENDRUCKS
Der Kompressor kann auch nur zur
Wiederherstellung des Drucks verwendet
werden.
❒Die Handbremse anziehen.
❒Den Ventildeckel des Reifens
abschrauben, das Röhrchen C Abb.
197 mit Schnellkupplung
herausziehen und direkt am
Reifenventil des betreffenden Reifens
anschließen.❒Den Stecker in die nächste 12 V
Steckdose einstecken und den Motor
anlassen.
❒Den Wahlschalter gegen
Uhrzeigersinn in Stellung Fülldruck
wieder herstellen drehen.
❒Das Set durch Betätigen des
On/Off-Schalters einschalten. Den
Reifen auf den vorgeschriebenen
Druck gemäß des Abschnitts
„Reifendruck“ im Kapitel „Technische
Daten“ aufpumpen.
ANMERKUNG Falls Druck aus dem
Reifen abgelassen werden muss, die
entsprechende Taste B in der Abbildung
Abb. 198 drücken. Für eine genaue
Ablesung wird empfohlen, den Druck auf
dem Manometer bei ausgeschaltetem
Kompressor zu prüfen, ohne den mittleren
Wahlschalter aus der Stellung Druck
wiederherstellen zu bewegen.
196F1A0335
197F1A0185
207

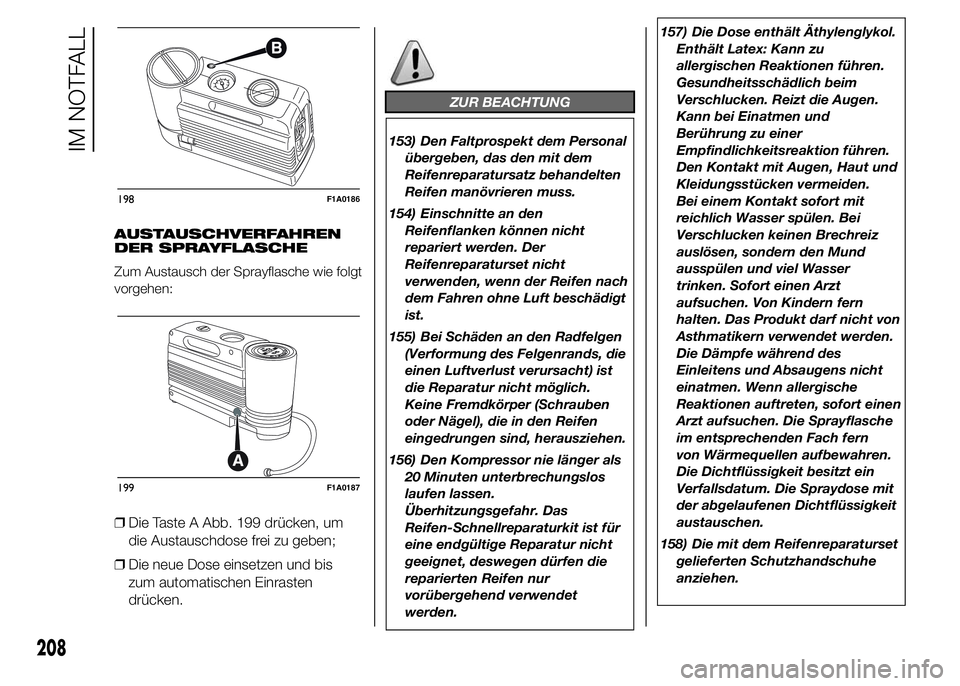

AUSTAUSCHVERFAHREN
DER SPRAYFLASCHE
Zum Austausch der Sprayflasche wie folgt
vorgehen:
❒Die Taste A Abb. 199 drücken, um
die Austauschdose frei zu geben;
❒Die neue Dose einsetzen und bis
zum automatischen Einrasten
drücken.
ZUR BEACHTUNG
153) Den Faltprospekt dem Personal
übergeben, das den mit dem
Reifenreparatursatz behandelten
Reifen manövrieren muss.
154) Einschnitte an den
Reifenflanken können nicht
repariert werden. Der
Reifenreparaturset nicht
verwenden, wenn der Reifen nach
dem Fahren ohne Luft beschädigt
ist.
155) Bei Schäden an den Radfelgen
(Verformung des Felgenrands, die
einen Luftverlust verursacht) ist
die Reparatur nicht möglich.
Keine Fremdkörper (Schrauben
oder Nägel), die in den Reifen
eingedrungen sind, herausziehen.
156) Den Kompressor nie länger als
20 Minuten unterbrechungslos
laufen lassen.
Überhitzungsgefahr. Das
Reifen-Schnellreparaturkit ist für
eine endgültige Reparatur nicht
geeignet, deswegen dürfen die
reparierten Reifen nur
vorübergehend verwendet
werden.157) Die Dose enthält Äthylenglykol.
Enthält Latex: Kann zu
allergischen Reaktionen führen.
Gesundheitsschädlich beim
Verschlucken. Reizt die Augen.
Kann bei Einatmen und
Berührung zu einer
Empfindlichkeitsreaktion führen.
Den Kontakt mit Augen, Haut und
Kleidungsstücken vermeiden.
Bei einem Kontakt sofort mit
reichlich Wasser spülen. Bei
Verschlucken keinen Brechreiz
auslösen, sondern den Mund
ausspülen und viel Wasser
trinken. Sofort einen Arzt
aufsuchen. Von Kindern fern
halten. Das Produkt darf nicht von
Asthmatikern verwendet werden.
Die Dämpfe während des
Einleitens und Absaugens nicht
einatmen. Wenn allergische
Reaktionen auftreten, sofort einen
Arzt aufsuchen. Die Sprayflasche
im entsprechenden Fach fern
von Wärmequellen aufbewahren.
Die Dichtflüssigkeit besitzt ein
Verfallsdatum. Die Spraydose mit
der abgelaufenen Dichtflüssigkeit
austauschen.
158) Die mit dem Reifenreparaturset
gelieferten Schutzhandschuhe
anziehen.
198F1A0186
199F1A0187
208
IM NOTFALL

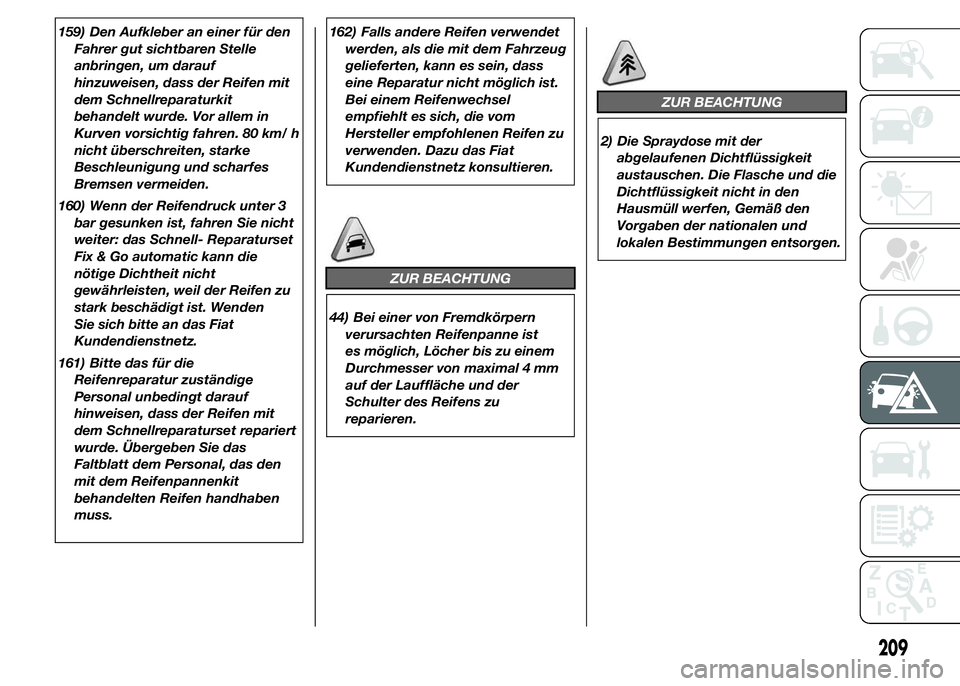

159) Den Aufkleber an einer für den
Fahrer gut sichtbaren Stelle
anbringen, um darauf
hinzuweisen, dass der Reifen mit
dem Schnellreparaturkit
behandelt wurde. Vor allem in
Kurven vorsichtig fahren. 80 km/ h
nicht überschreiten, starke
Beschleunigung und scharfes
Bremsen vermeiden.
160) Wenn der Reifendruck unter 3
bar gesunken ist, fahren Sie nicht
weiter: das Schnell- Reparaturset
Fix & Go automatic kann die
nötige Dichtheit nicht
gewährleisten, weil der Reifen zu
stark beschädigt ist. Wenden
Sie sich bitte an das Fiat
Kundendienstnetz.
161) Bitte das für die
Reifenreparatur zuständige
Personal unbedingt darauf
hinweisen, dass der Reifen mit
dem Schnellreparaturset repariert
wurde. Übergeben Sie das
Faltblatt dem Personal, das den
mit dem Reifenpannenkit
behandelten Reifen handhaben
muss.162) Falls andere Reifen verwendet
werden, als die mit dem Fahrzeug
gelieferten, kann es sein, dass
eine Reparatur nicht möglich ist.
Bei einem Reifenwechsel
empfiehlt es sich, die vom
Hersteller empfohlenen Reifen zu
verwenden. Dazu das Fiat
Kundendienstnetz konsultieren.
ZUR BEACHTUNG
44) Bei einer von Fremdkörpern
verursachten Reifenpanne ist
es möglich, Löcher bis zu einem
Durchmesser von maximal 4 mm
auf der Lauffläche und der
Schulter des Reifens zu
reparieren.
ZUR BEACHTUNG
2) Die Spraydose mit der
abgelaufenen Dichtflüssigkeit
austauschen. Die Flasche und die
Dichtflüssigkeit nicht in den
Hausmüll werfen, Gemäß den
Vorgaben der nationalen und
lokalen Bestimmungen entsorgen.
209

AUSWECHSELN
EINER GLÜHLAMPE
ALLGEMEINE HINWEISE
45)
163) 164)
❒Wenn eine Lampe nicht funktioniert,
vor dem Austauschen prüfen, ob die
zugehörige Sicherung in Ordnung
ist: die Position der Sicherungen ist
im Abschnitt „Austausch der
Sicherungen” in diesem Kapitel
angegeben.
❒Vor dem Auswechseln der Glühlampe
prüfen, dass deren Kontakte nicht
oxidiert sind.
❒Durchgebrannte Glühlampen sind
durch neue gleichen Typs und
gleicher Leistung zu ersetzen.
❒Nach dem Auswechseln einer
Glühlampe der Scheinwerfer ist
immer die Einstellung des
Leuchtkegels aus Sicherheitsgründen
zu kontrollieren.
ZUR BEACHTUNG Auf der Innenfläche
des Scheinwerfers kann ein leichter
Beschlag auftreten; dies ist keine Störung,
sondern ein natürliches Phänomen, das
auf der niedrigen Temperatur und dem
Feuchtigkeitsgrad der Luft beruht; beim
Einschalten der Scheinwerfer
verschwindet der Beschlag. Das
Vorhandensein von Tropfen im
Scheinwerfer weist auf das Eindringen
von Wasser hin. Diesbezüglich das
Fiat-Kundendienstnetz aufsuchen.
ZUR BEACHTUNG
45) Der Glaskolben von
Halogenlampen darf nicht mit den
Fingern angefasst werden, nur
am Metallteil anfassen. Kommt
der durchsichtige Lampenkolben
mit den Fingern in Kontakt,
verringert sich die Intensität des
ausgestrahlten Lichts und die
Dauerhaftigkeit der Leuchte kann
ebenfalls beeinträchtigt werden.
Bei versehentlicher Berührung
kann der Glühlampenkolben mit
einem mit Alkohol befeuchteten
Lappen gesäubert werden.
ZUR BEACHTUNG
163) Veränderungen oder
Reparaturen an der elektrischen
Anlage, die unsachgemäß oder
ohne Berücksichtigung der
technischen Eigenschaften der
Anlage ausgeführt wurden,
können zu Betriebsstörungen mit
Brandgefahr führen.
164) In den Halogenlampen befindet
sich Gas unter hohem Druck, bei
einem Bruch könnten daher
Glasteilchen umhergeschleudert
werden.
210
IM NOTFALL

LAMPENARTEN

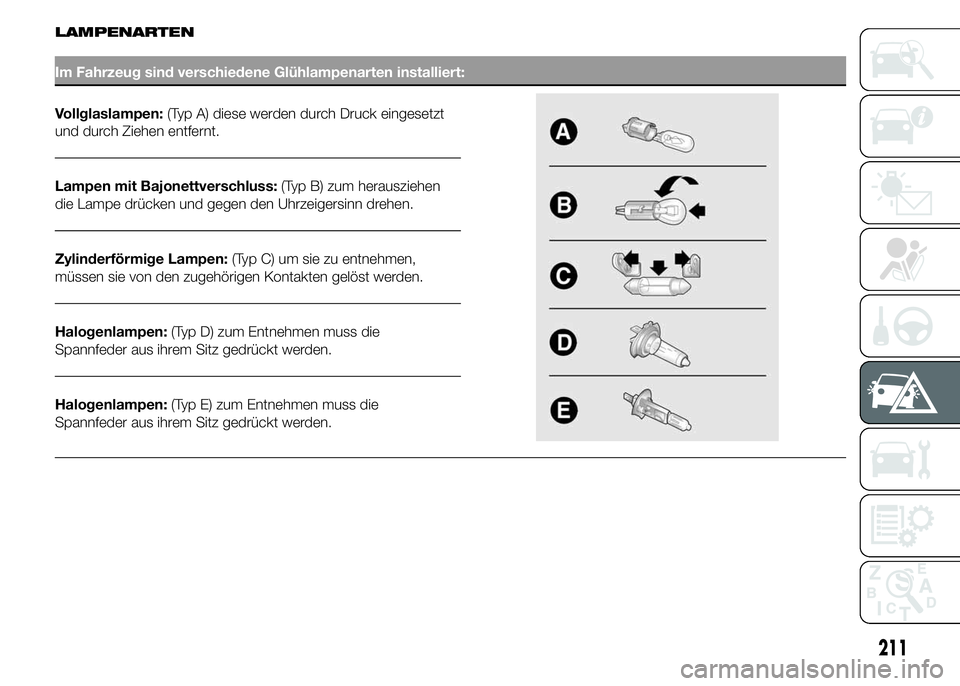

Im Fahrzeug sind verschiedene Glühlampenarten installiert:
Vollglaslampen:(Typ A) diese werden durch Druck eingesetzt
und durch Ziehen entfernt.
Lampen mit Bajonettverschluss:(Typ B) zum herausziehen
die Lampe drücken und gegen den Uhrzeigersinn drehen.
Zylinderförmige Lampen:(Typ C) um sie zu entnehmen,
müssen sie von den zugehörigen Kontakten gelöst werden.
Halogenlampen:(Typ D) zum Entnehmen muss die
Spannfeder aus ihrem Sitz gedrückt werden.
Halogenlampen:(Typ E) zum Entnehmen muss die
Spannfeder aus ihrem Sitz gedrückt werden.
211

Glühlampen
Glühlampen Typ Leistung Siehe Abbildung
Fernlicht H7 55W D
Abblendlicht H7 55W D
Vorderes Standlicht/Tagfahrlicht W21/5W - LED (#) - -
Nebelscheinwerfer(*) H11 55W -
Fahrtrichtungsanzeiger vorne WY21W 21W B
Fahrtrichtungsanzeiger seitlichW16WF(**)
/ WY5W(***)16W (**)/5W(***) A
Fahrtrichtungsanzeiger hinten PY2IW 21W B
Standlicht seitlich W5W 5W A
Standlicht hinten P21/5W 21/5W B
Standlicht hinten/Bremslicht P21W 21W B
3. Bremsleuchte W5W 5W B
Rückwärtsgang W16W 16W B
Nebelrückleuchte W16W 16W B
Kennzeichenbeleuchtung C5W 5W A
Vordere Deckenleuchte mit kippbarem
Leuchtenglas12V10W 10W C
(#) wo vorgesehen, als Alternative zur Lampe W21/5W
(*)für Versionen / Märkte, wo vorgesehen
(**)Versionen XL und Freizeit
(***)alle anderen Versionen
212
IM NOTFALL
