2015 FIAT DUCATO BASE CAMPER Betriebsanleitung (in German)

133
Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff

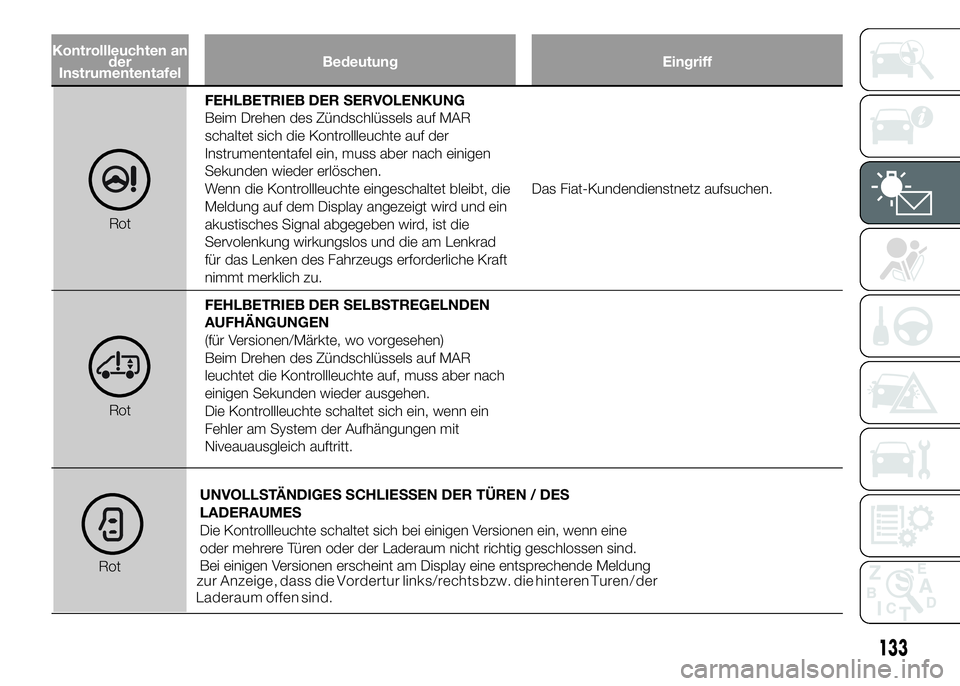

RotFEHLBETRIEB DER SERVOLENKUNG
Beim Drehen des Zündschlüssels auf MAR
schaltet sich die Kontrollleuchte auf der
Instrumententafel ein, muss aber nach einigen
Sekunden wieder erlöschen.
Wenn die Kontrollleuchte eingeschaltet bleibt, die
Meldung auf dem Display angezeigt wird und ein
akustisches Signal abgegeben wird, ist die
Servolenkung wirkungslos und die am Lenkrad
für das Lenken des Fahrzeugs erforderliche Kraft
nimmt merklich zu.Das Fiat-Kundendienstnetz aufsuchen.
RotFEHLBETRIEB DER SELBSTREGELNDEN
AUFHÄNGUNGEN
(für Versionen/Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber nach
einigen Sekunden wieder ausgehen.
Die Kontrollleuchte schaltet sich ein, wenn ein
Fehler am System der Aufhängungen mit
Niveauausgleich auftritt.
UNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN / DES
LADERAUMES
Die Kontrollleuchte schaltet sich bei einigen Versionen ein, wenn eine
oder mehrere Türen oder der Laderaum nicht richtig geschlossen sind.
Bei einigen Versionen erscheint am Display eine entsprechende Meldung
Rot
zur Anzeige , dass die Vordertur links/rechts bzw. die hinteren Turen / der
Laderaum offen sind.

ZUR BEACHTUNG
94) Schaltet sich die Kontrollleuchtebeim Drehen des Schlüssels in die Position MAR nicht ein oder bleibt während
der Fahrt eingeschaltet (zusammen mit der Meldung auf dem Display), ist es möglich, dass eine Störung an den
Rückhaltesystemen vorliegt. In diesem Fall werden die Airbags oder die Gurtstraffer bei einem Unfall unter
Umständen nicht oder in einer begrenzten Zahl von Fällen falsch ausgelöst. Wenden Sie sich vor einer Fortsetzung
der Fahrt an das Fiat-Kundendienstnetz für eine sofortige Kontrolle des Systems.
95) Der Fehlbetrieb der Leuchte
wird durch das Blinken der Leuchteoder, je nach Version, durch das feste
Leuchten des Symbols
am Display angezeigt. In diesem Fall zeigt die Kontrollleuchteunter Umständen
eventuelle Störungen der Rückhaltesysteme nicht an. Vor dem Weiterfahren das Fiat-Kundendienstnetz aufsuchen,
um die Anlage kontrollieren zu lassen.
96) Beim Aufleuchten der Kontrollleuchte
, muss das verschlissene Motoröl so schnell wie möglich und innerhalb
von 500 km ab Aufleuchten der Kontrollleuchte ersetzt werden. Die fehlende Einhaltung oben aufgeführter
Informationen kann schwere Motorschäden und den Verfall der Garantie verursachen. Das Aufleuchten dieser
Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun und beim Blinken der Kontrollleuchte darf auf keinen Fall
weiteres Öl in den Motor eingefüllt werden.
97) Blinkt die Kontrollleuchte
während der Fahrt, das Fiat-Kundendienstnetz aufsuchen.
ZUR BEACHTUNG
22) Wenn die Kontrollleuchtewährend der Fahrt aufleuchtet, sofort den Motor abstellen und das Fiat-
Kundendienstnetz aufsuchen.
134
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
BernsteingelbEOBD-SYSTEM/EINSPRITZUNG DEFEKT
Unter normalen Bedingungen leuchtet die Kontrollleuchte
beim Drehen des Zündschlüssels auf Position MAR auf,
muss aber nach dem Anspringen des Motors erlöschen.
Die Funktionstüchtigkeit der Kontrollleuchte
kann mit
entsprechenden Geräten von der Verkehrspolizei geprüft
werden. Die geltenden Vorschriften des jeweiligen
Landes sind zu beachten.23)
Die Kontrollleuchte leuchtet oder wird während der Fahrt
eingeschaltet, um eine nicht korrekte Funktion der
Einspritzanlage anzuzeigen; die Kontrollleuchte leuchtet
ständig, um eine Fehlfunktion des Versorgungs-/
Zündsystems anzuzeigen, welche hohe Abgas-
Emissionen, einen möglichen Leistungsverlust, eine
schlechte Lenkbarkeit und hohen Kraftstoffverbrauch
verursachen kann.
Bei einigen Versionen zeigt das Display eine
entsprechende Nachricht.
Die Kontrollleuchte erlischt bei Aufhebung der
Fehlfunktion, aber das System speichert die Meldung
dennoch.Unter diesen Bedingungen kann die Fahrt
fortgesetzt werden, wobei jedoch eine
starke Belastung des Motors und hohe
Geschwindigkeiten zu vermeiden sind. Ein
längeres Weiterfahren bei dauerhaft
leuchtender Kontrollleuchte kann zu
Schäden führen.
Umgehend das Fiat-Kundendienstnetz
aufsuchen.
135

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
BernsteingelbABS DEFEKT
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen.
Die Kontrollleuchte leuchtet, wenn das System nicht
funktioniert. In diesem Fall bleibt die Leistung der
Bremsanlage erhalten, das ABS-System funktioniert
jedoch nicht mehr.
Das Display zeigt die entsprechende Meldung an.Vorsichtig weiterfahren und schnellstens
das Fiat-Kundendienstnetz aufsuchen.
BernsteingelbKRAFTSTOFFRESERVE
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen. Die Kontrollleuchte wird eingeschaltet,
wenn im Tank noch etwa 10/12 Liter Kraftstoff
vorhanden sind (für Versionen mit einer Tankkapazität
von 90/120 Litern) oder 10 Liter (für Versionen mit einer
Tankkapazität von 60 Litern).ZUR BEACHTUNG Blinkt die Kontrollleuchte, heißt das,
dass eine Störung an der Anlage vorliegt. In diesem Fall
wenden Sie sich bitte an das Fiat-Kundendienstnetz, um die
Anlage prüfen zu lassen.
136
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff

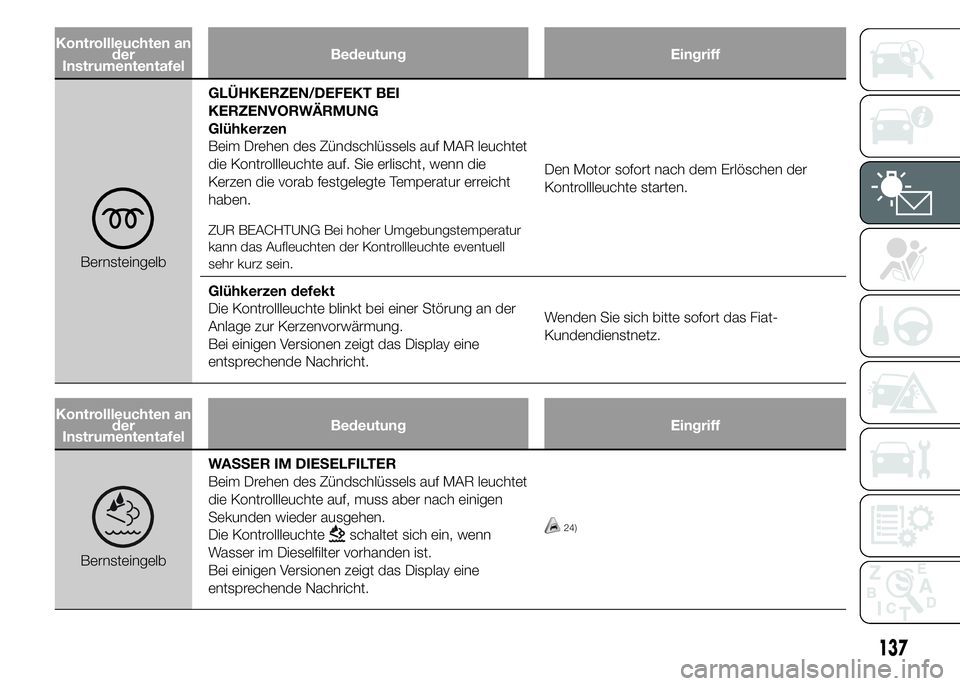

BernsteingelbGLÜHKERZEN/DEFEKT BEI
KERZENVORWÄRMUNG
Glühkerzen
Beim Drehen des Zündschlüssels auf MAR leuchtet
die Kontrollleuchte auf. Sie erlischt, wenn die
Kerzen die vorab festgelegte Temperatur erreicht
haben.
ZUR BEACHTUNG Bei hoher Umgebungstemperatur
kann das Aufleuchten der Kontrollleuchte eventuell
sehr kurz sein.
Den Motor sofort nach dem Erlöschen der
Kontrollleuchte starten.
Glühkerzen defekt
Die Kontrollleuchte blinkt bei einer Störung an der
Anlage zur Kerzenvorwärmung.
Bei einigen Versionen zeigt das Display eine
entsprechende Nachricht.Wenden Sie sich bitte sofort das Fiat-
Kundendienstnetz.
Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
BernsteingelbWASSER IM DIESELFILTER
Beim Drehen des Zündschlüssels auf MAR leuchtet
die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Die Kontrollleuchte
schaltet sich ein, wenn
Wasser im Dieselfilter vorhanden ist.
Bei einigen Versionen zeigt das Display eine
entsprechende Nachricht.24)
137

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff

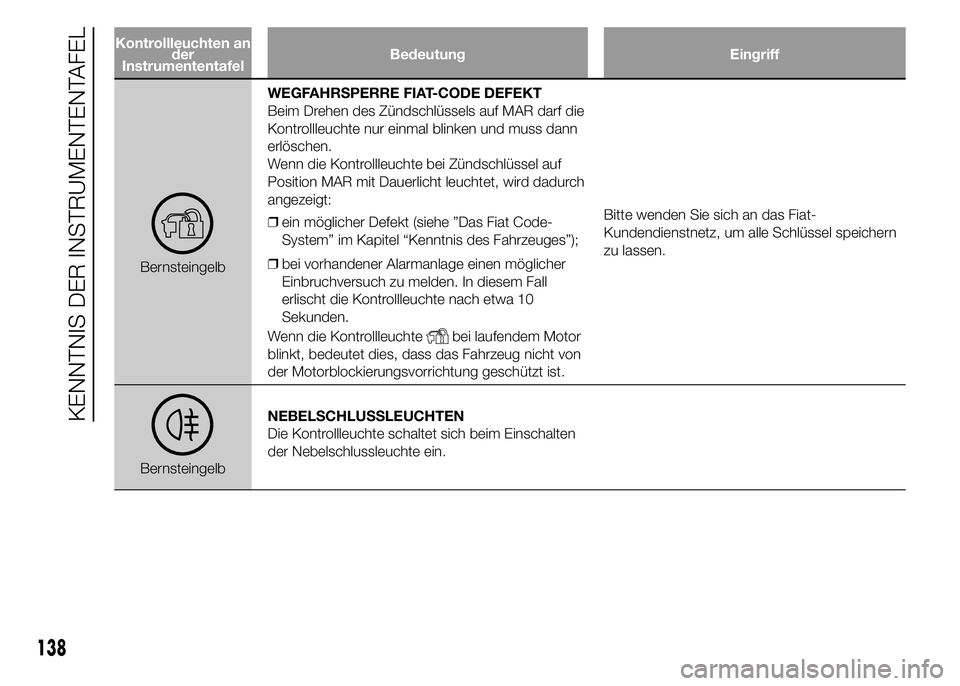

BernsteingelbWEGFAHRSPERRE FIAT-CODE DEFEKT
Beim Drehen des Zündschlüssels auf MAR darf die
Kontrollleuchte nur einmal blinken und muss dann
erlöschen.
Wenn die Kontrollleuchte bei Zündschlüssel auf
Position MAR mit Dauerlicht leuchtet, wird dadurch
angezeigt:
❒ein möglicher Defekt (siehe ”Das Fiat Code-
System” im Kapitel “Kenntnis des Fahrzeuges”);
❒bei vorhandener Alarmanlage einen möglicher
Einbruchversuch zu melden. In diesem Fall
erlischt die Kontrollleuchte nach etwa 10
Sekunden.
Wenn die Kontrollleuchte
bei laufendem Motor
blinkt, bedeutet dies, dass das Fahrzeug nicht von
der Motorblockierungsvorrichtung geschützt ist.Bitte wenden Sie sich an das Fiat-
Kundendienstnetz, um alle Schlüssel speichern
zu lassen.
BernsteingelbNEBELSCHLUSSLEUCHTEN
Die Kontrollleuchte schaltet sich beim Einschalten
der Nebelschlussleuchte ein.
138
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
BernsteingelbALLGEMEINE FEHLERMELDUNG
(Versionen mit Multifunktionsdisplay)
Die Kontrollleuchte schaltet unter folgenden
Bedingungen ein:
❒Eingriff des Inertialschalters der Kraftstoffsperre
❒Fehlbetrieb der Lichter (Nebelrückleuchte,
Richtungsanzeiger, Bremslicht, Rückfahrlicht,
Kennzeichenleuchte, Tagfahrlicht, automatisches
Abblendlicht, Richtungsanzeiger des Anhängers,
Standlicht des Anhängers).Störungen an diesen Lampen können sein:
Durchbrennen einer oder mehrerer Lampen,
Durchbrennen der zugehörigen Sicherung oder
Unterbrechung der elektrischen Verbindung.
❒Fehler in der Airbag-Leuchte (allgemeine
Fehlerleuchte blinkt)In diesem Fall zeigt die Kontrollleuchte unter
Umständen eventuelle Störungen der
Rückhaltesysteme nicht an. Wenden Sie sich
vor einer Fortsetzung der Fahrt an das Fiat-
Kundendienstnetz für eine sofortige Kontrolle
des Systems.
❒Regensensor defekt
❒Sensor Dieselfilter defekt
❒Fehler in der Anhängerkupplung
❒Fehler in der Audioanlage
❒Fehler des Motoröldrucksensors
❒Defekt an den Parksensoren.Wenden Sie sich bitte so schnell wie möglich an
das Fiat-Kundendienstnetz, um die Störung zu
beheben.
139

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff

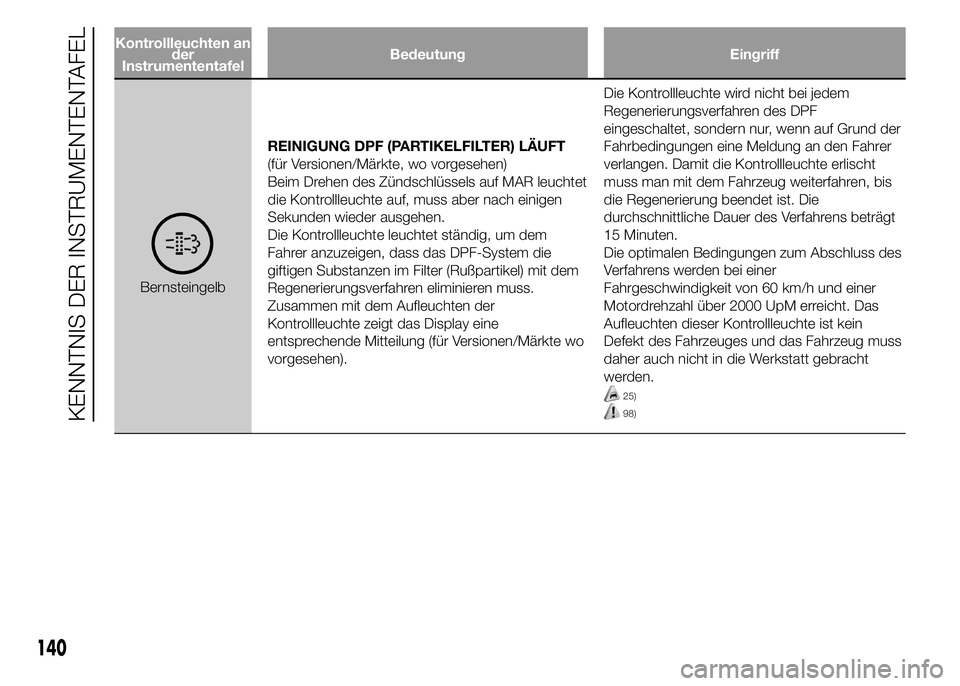

BernsteingelbREINIGUNG DPF (PARTIKELFILTER) LÄUFT
(für Versionen/Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR leuchtet
die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Die Kontrollleuchte leuchtet ständig, um dem
Fahrer anzuzeigen, dass das DPF-System die
giftigen Substanzen im Filter (Rußpartikel) mit dem
Regenerierungsverfahren eliminieren muss.
Zusammen mit dem Aufleuchten der
Kontrollleuchte zeigt das Display eine
entsprechende Mitteilung (für Versionen/Märkte wo
vorgesehen).Die Kontrollleuchte wird nicht bei jedem
Regenerierungsverfahren des DPF
eingeschaltet, sondern nur, wenn auf Grund der
Fahrbedingungen eine Meldung an den Fahrer
verlangen. Damit die Kontrollleuchte erlischt
muss man mit dem Fahrzeug weiterfahren, bis
die Regenerierung beendet ist. Die
durchschnittliche Dauer des Verfahrens beträgt
15 Minuten.
Die optimalen Bedingungen zum Abschluss des
Verfahrens werden bei einer
Fahrgeschwindigkeit von 60 km/h und einer
Motordrehzahl über 2000 UpM erreicht. Das
Aufleuchten dieser Kontrollleuchte ist kein
Defekt des Fahrzeuges und das Fahrzeug muss
daher auch nicht in die Werkstatt gebracht
werden.
25)
98)
140
KENNTNIS DER INSTRUMENTENTAFEL
