Ausschalten der
Heizungsanlage
Je nach Betriebsart (automatisch oder
manuell) kann die Anlage folgendermaßen
ausgeschaltet werden:
❒Automatischam Ende der
vorprogrammierten Dauer. Sobald die
vorprogrammierte Dauer abgelaufen
ist, geht das Display aus.
❒Manuelldurch erneutes Drücken der
Taste „Sofortheizung” der Schaltuhr
(Taste „Flamme” 6).
In beiden Fällen werden die
Heizungskontrollleuchte, die
Displaybeleuchtung und der Innenlüfter
ausgeschaltet und die Verbrennung
unterbrochen.
Die Kühlmittelumwälzpumpe arbeitet noch
weitere 2 Minuten lang, um soviel
Heizungswärme wie möglich abzuführen.
Auch in dieser Phase kann die Heizung
wieder eingeschaltet werden.
22)
ZUR BEACHTUNG Die Standheizung
schaltet sich bei niedriger
Batteriespannung aus, um den
Ladezustand für das nachfolgende
Anlassen des Motors zu erhalten.
ZUR BEACHTUNG Vordem Einschalten
der Anlage prüfen, dass der
Kraftstoffstand über Reserve liegt.
Andernfalls kann sich die Vorrichtung
selbst sperren und es wird ein Eingriff
durch das Fiat-Kundendienstnetz
erforderlich.
❒Die Heizung während des Auftankens
und in der unmittelbaren Nähe von
Tankstellen immer ausschalten,
um eine Explosions- oder
Brandgefahr zu vermeiden.
❒Nicht über brennbarem Material
parken, wie beispielsweise Papier,
Gras oder trockenem Laub:
Brandgefahr!
❒Die Temperatur in der Nähe der
Heizung darf 120°C nicht übersteigen
(z. B. beim Einbrennen nach
Lackierarbeiten). Höhere
Temperaturen können die
Komponenten der Steuerelektronik
beschädigen.❒Im Betrieb bei abgeschaltetem Motor
verbraucht die Heizung Energie aus
der Batterie. Daher ist anschließend
eine gewisse Zeit mit laufendem
Motor erforderlich, um die
verbrauchte Energie wieder
nachzuladen.
❒Für die Kontrolle des
Kühlmittelstandes die Anweisungen
im Kapitel „Wartung des Fahrzeugs”
im Abschnitt „Flüssigkeit für die
Kühlanlage” beachten. Dem Wasser
im Kreislauf der Heizung muss
mindestens 10 % Gefrierschutzmittel
beigemischt werden.
❒Zur Wartung und Reparatur
ausschließlich das Fiat-
Kundendienstnetz aufsuchen und nur
Original-Ersatzteile verwenden.
WARTUNG
Regelmäßig (wenigstens jeweils zu Beginn
des Winters) die Zusatzheizung beim
Fiat-Kundendienstnetz kontrollieren
lassen. Dadurch ist ein sicherer
und wirtschaftlicher Betrieb der Anlage
sowie eine lange Lebensdauer
gewährleistet.
45

ZUSATZHEIZUNG HINTEN
(Panorama und Kombi)
(für Versionen/Märkte, wo vorgesehen)
Die Versionen Panorama und Kombi sind
mit einer Hauptklimaanlage ausgestattet
sowie einer Zusatzklimaanlage (auf
Anfrage) mit Bedienung an der
Dachhimmelverkleidung über der zweiten
Sitzreihe Abb. 55.
Für den Betrieb ist die Aktivierung über
die Taste F Abb. 56 auf dem Bedienfeld.Wird der Drehgriff D auf die Position „volle
Kälte” gestellt (Ring im blauen Bereich),
fließt Raumluft aus den Auslässen zu den
hinteren Fußräumen (befinden sich bei
den Versionen Panorama unter den Sitzen
der 2. und 3. Sitzreihe, bzw. aus dem
Gitter auf der Seite des linken Radkastens
bei den Kombi-Versionen).
Wird der Drehgriff D auf die Position „volle
Wärme” gestellt (Ring im roten Bereich),
fließt Warmluft (bei betriebswarmen Motor)
aus den Auslässen zu den hinteren
Fußräumen (befinden sich bei den
Versionen Panorama unter den Sitzen der
2. und 3. Sitzreihe, bzw. aus dem Gitter
auf der Seite des linken Radkastens
bei den Versionen Kombi).
ZUSÄTZLICHE
KLIMAANLAGE HINTEN
(Panorama und Kombi)
(für Versionen/Märkte, wo vorgesehen)
Die Versionen Panorama und Kombi sind
mit einer Hauptheiz-/-klimaanlage
ausgestattet sowie einer
Zusatzklimaanlage (auf Anfrage) mit
Bedienung an der
Dachhimmelverkleidung über der zweiten
Sitzreihe Abb. 55. Für die Aktivierung ist
die Freigabe mit der Taste F Abb. 56
am Bedienfeld notwendig; die
Klimaanlage funktioniert nur, wenn die
Hauptklimaanlage eingeschaltet ist.❒Bei Drehgriff D auf der Position ganz
kalt (Ring im blauen Bereich) tritt
kalte Luft aus den Luftdüsen am
Himmel aus.
❒Wird der Drehgriff D auf die Position
„volle Wärme” gestellt (Ring im roten
Bereich), fließt Warmluft (bei
betriebswarmen Motor) aus den
Auslässen zu den hinteren
Fußräumen (befinden sich bei den
Versionen Panorama unter den
Sitzen der 2. und 3. Sitzreihe, bzw.
aus dem Gitter auf der Seite des
linken Radkastens bei den Versionen
Kombi).
❒Wird der Bedienschalter D auf die
Mittelposition gestellt, wird die Luft
zwischen den Düsen am
Dachhimmel und den Auslässen an
den Füßen hinten verteilt und die
Temperatur entsprechend geändert.
ZUR BEACHTUNG Wird der
Klimakompressor aufgrund einer
Betätigung der Hauptklimaanlage
eingeschaltet (Drücken der Taste E), wird
automatisch die 1. Gebläsestufe des
Ventilators der Zusatzklimaanlage aktiviert,
auch wenn dieser auf Stellung 0 steht,
um Eisbildung und eine etwaige
Beschädigung des Bauteils zu vermeiden.
55F1A0062
MODEF
56F1A0305
46
KENNTNIS DES FAHRZEUGES

ZUR BEACHTUNG
21) Auch wenn in geringem Maße,
verbrennt die Heizung Kraftstoff
wie der Motor. Um daher
Vergiftungs- und
Erstickungsgefahren
vorzubeugen, darf die
Zusatzheizung daher nie in
geschlossenen Bereichen ohne
Abgasabsaugung (beispielsweise
in Garagen oder Werkstätten),
auch nicht für kurze Zeiträume,
eingeschaltet werden.
22) Auch wenn in geringem Maße,
verbrennt die Heizung Kraftstoff
wie der Motor. Um daher
Vergiftungs- und
Erstickungsgefahren
vorzubeugen, darf die
Zusatzheizung daher nie in
geschlossenen Bereichen ohne
Abgasabsaugung (beispielsweise
in Garagen oder Werkstätten),
auch nicht für kurze Zeiträume,
eingeschaltet werden.
AUSSENBELEUCHTUNG
KURZ DARGESTELLT
Der linke Lenkstockhebel steuert die
Außenlichter an.
Die Außenbeleuchtung kann nur mit
Zündschlüssel auf ON eingeschaltet
werden.
LICHTER AUSGESCHALTET
Den Ring aufOAbb. 57 drehen.TAGFAHRLICHT (DRL)
(für Versionen/Märkte, wo vorgesehen)
Bei Schlüssel auf MAR und Stellring aufO
Abb. 57 werden die Positionslichter
automatisch eingeschaltet; die anderen
Lampen und die Innenbeleuchtung
bleiben ausgeschaltet. Die Funktion des
automatischen Einschaltens des
Tagfahrlichts kann über das Menü auf
dem Display aktiviert/deaktiviert werden
(für Versionen und Märkte, wo
vorgesehen) (siehe Abschnitt „Display” im
Kapitel „Kenntnis der Instrumententafel”).
Wird das Tagfahrlicht deaktiviert, schaltet
sich kein Licht ein, wenn der Ring auf
der PositionOsteht.
23)
ABBLENDLICHT /
STANDLICHT
Bei Schlüssel auf MAR den Stellring auf
Abb. 58 drehen.
Bei Aktivierung des Abblendlichts wird
das Tagfahrlicht ausgeschaltet und das
Standlicht und das Abblendlicht
eingeschaltet.
Die Kontrollleuchte
auf der
Instrumententafel leuchtet auf.
Wird der Stellring bei Schlüssel auf STOP
oder abgezogen vonOauf
gedreht,
werden das Standlicht und die
Kennzeichenleuchten eingeschaltet.
57F1A0064
47

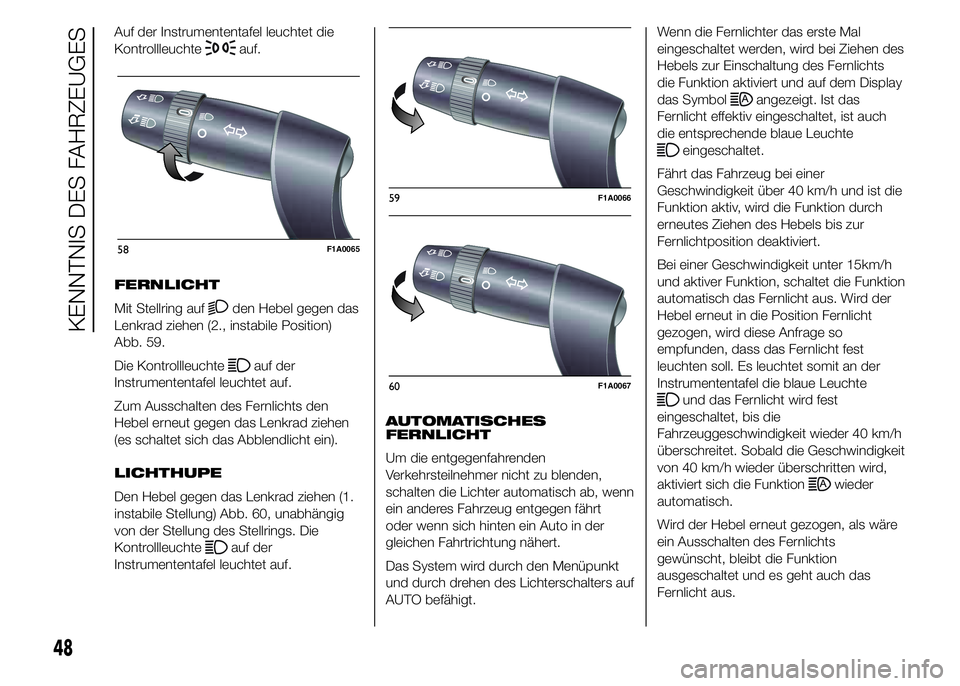

Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
FERNLICHT
Mit Stellring auf
den Hebel gegen das
Lenkrad ziehen (2., instabile Position)
Abb. 59.
Die Kontrollleuchte
auf der
Instrumententafel leuchtet auf.
Zum Ausschalten des Fernlichts den
Hebel erneut gegen das Lenkrad ziehen
(es schaltet sich das Abblendlicht ein).
LICHTHUPE
Den Hebel gegen das Lenkrad ziehen (1.
instabile Stellung) Abb. 60, unabhängig
von der Stellung des Stellrings. Die
Kontrollleuchte
auf der
Instrumententafel leuchtet auf.AUTOMATISCHES
FERNLICHT
Um die entgegenfahrenden
Verkehrsteilnehmer nicht zu blenden,
schalten die Lichter automatisch ab, wenn
ein anderes Fahrzeug entgegen fährt
oder wenn sich hinten ein Auto in der
gleichen Fahrtrichtung nähert.
Das System wird durch den Menüpunkt
und durch drehen des Lichterschalters auf
AUTO befähigt.Wenn die Fernlichter das erste Mal
eingeschaltet werden, wird bei Ziehen des
Hebels zur Einschaltung des Fernlichts
die Funktion aktiviert und auf dem Display
das Symbol
angezeigt. Ist das
Fernlicht effektiv eingeschaltet, ist auch
die entsprechende blaue Leuchte
eingeschaltet.
Fährt das Fahrzeug bei einer
Geschwindigkeit über 40 km/h und ist die
Funktion aktiv, wird die Funktion durch
erneutes Ziehen des Hebels bis zur
Fernlichtposition deaktiviert.
Bei einer Geschwindigkeit unter 15km/h
und aktiver Funktion, schaltet die Funktion
automatisch das Fernlicht aus. Wird der
Hebel erneut in die Position Fernlicht
gezogen, wird diese Anfrage so
empfunden, dass das Fernlicht fest
leuchten soll. Es leuchtet somit an der
Instrumententafel die blaue Leuchte
und das Fernlicht wird fest
eingeschaltet, bis die
Fahrzeuggeschwindigkeit wieder 40 km/h
überschreitet. Sobald die Geschwindigkeit
von 40 km/h wieder überschritten wird,
aktiviert sich die Funktion
wieder
automatisch.
Wird der Hebel erneut gezogen, als wäre
ein Ausschalten des Fernlichts
gewünscht, bleibt die Funktion
ausgeschaltet und es geht auch das
Fernlicht aus.
58F1A0065
59F1A0066
60F1A0067
48
KENNTNIS DES FAHRZEUGES

Um den Automatikbetrieb zu deaktivieren,
den Stellring auf
Abb. 58 drehen.
25) 24)
PARKLICHT
Das Parklicht kann nur bei Zündschlüssel
auf STOP oder bei abgezogenem
Schlüssel durch Drehen des Stellrings am
linken Hebel zuerst auf StellungOund
anschließend auf die Stellungen
oder
eingeschaltet werden.
Die Kontrollleuchte
auf der
Instrumententafel leuchtet auf.
FAHRTRICHTUNGSANZEIGER
Den Hebel in die (einrastende) Stellung
bringen Abb. 61:
❒Nach oben (Position 1): Aktivierung
des rechten Fahrtrichtungsanzeigers.
❒Nach unten (Position 2): Aktivierung
des linken Fahrtrichtungsanzeigers.
Auf der Instrumententafel blinken die
Kontrollleuchten
oder.
Die Fahrtrichtungsanzeiger schalten sich
automatisch aus, wenn das Fahrzeug
wieder in Geradeausfahrt gebracht wird.Funktion Spurwechsel
Wenn ein Fahrbahnwechsel angezeigt
werden soll, den linken Hebel weniger als
eine halbe Sekunde in die nicht
einrastende Position führen. Der
Richtungsanzeiger der gewählten Seite
blinkt 5 Mal und schaltet dann
automatisch ab.
VORRICHTUNG “FOLLOW
ME HOME”
Erlaubt für einen bestimmten Zeitraum die
Beleuchtung des Raums vor dem
Fahrzeug.
Aktivierung
Bei Zündschlüssel auf OFF oder bei
abgezogenem Schlüssel innerhalb von 2
Minuten nach Abstellen des Motors den
Hebel gegen das Lenkrad Abb. 62 ziehen.Durch jede Betätigung des Hebels wird
die Leuchtdauer um 30 Sekunden bis zu
maximal 210 Sekunden verlängert,
danach erfolgt die automatische
Abschaltung.
Bei Betätigung des Hebels leuchtet die
Kontrollleuchte
auf der
Instrumententafel (zusammen mit der
Meldung auf dem Display) (siehe Kapitel
„Kontrollleuchten und Meldungen”) so
lange auf, wie die Funktion aktiv bleibt.
Die Kontrollleuchte wird bei der ersten
Betätigung des Hebels eingeschaltet und
leuchtet bis zur automatischen
Deaktivierung der Funktion.
Jede Hebelbetätigung erhöht nur die
Einschaltdauer der Leuchten.
61F1A0068
62F1A0069
49
Deaktivierung
Den Hebel über 2 Sekunden lang zum
Lenkrad Abb. 62 gezogen halten.

SENSOR AUTOMATISCHE
SCHEINWERFER
(Dämmerungssensor)
(für Versionen/Märkte, wo vorgesehen)
Er ermittelt die Helligkeit außerhalb des
Fahrzeuges je nach eingestellter
Sensibilität: je höher die Sensibilität, desto
weniger notwendige die Außenlichtmenge
für die Aktivierung der Außenbeleuchtung.
Die Sensorempfindlichkeit kann über
das „Setup-Menü” des Displays
eingestellt werden.
Aktivierung
Den Ring auf
Abb. 63 drehen:
Dadurch wird das automatische,
gleichzeitige Einschalten des Standlichts
und des Abblendlichts in Abhängigkeit
von der externen Helligkeit erzielt.Deaktivierung
Wenn der Sensor den Abschaltbefehl
gibt, wird zuerst das Abblendlicht und
etwa 10 Sekunden später das Standlicht
abgeschaltet.
Der Sensor ist nicht in der Lage, Nebel zu
erkennen, daher müssen die
Nebelscheinwerfer manuell eingeschaltet
werden.ZUR BEACHTUNG
23) Das Tagfahrlicht ist eine
Alternative zu den
Abblendlichtern während der
Fahrt am Tag, wo dies Pflicht ist,
und sind erlaubt, wo dies nicht
vorgeschrieben ist. Das
Tagfahrlicht ersetzt nicht das
Abblendlicht während der Fahrt in
einem Tunnel oder während der
Nacht. Die Benutzung des
Tagfahrlichts unterliegt der
Straßenverkehrsordnung des
jeweiligen Landes, in dem Sie sich
befinden. Bitte die Vorschriften
beachten.24) Das System basiert auf einer
Erkennung durch eine Kamera.
Unter bestimmten
Umgebungsbedingungen könnte
die Verkehrssituation nicht richtig
erkannt werden. Der Fahrer ist
immer für den korrekten Einsatz
der Fernlichter entsprechend
der geltenden
Verkehrsverordnung
verantwortlich. Um den
Automatikbetrieb zu deaktivieren,
den Stellring auf
Abb. 58
drehen.
25) Sollte durch eine Laständerung
eine starke Neigung der Kamera
verursacht werden, könnte das
System vorübergehend nicht
funktionieren, um eine
Selbstkalibrierung der Kamera zu
erlauben.
63F1A0070
50
KENNTNIS DES FAHRZEUGES

SCHEIBENREINIGUNG
KURZ DARGESTELLT
Der rechte Hebel Abb. 64 steuert die
Betätigung der Scheibenwisch-/-
waschanlage und, wo vorgesehen, die
Scheinwerfer und den Regensensor.
Der Betrieb ist nur bei Zündschlüssel
auf MAR möglich.
SCHEIBENWISCHER/
-WASCHER
Der rechte Hebel hat fünf unterschiedliche
Positionen:
AScheibenwischer steht still.
BIntervallbetrieb.
Bei Hebel in Position B kann man durch
das Drehen des Rings F vier
Geschwindigkeiten des Intervallbetriebs
auswählen:
ganz langsames Intervall
--langsames Intervall
---mittleres Intervall
----schnelles Intervall
Clangsamer Dauerbetrieb
Dschneller Dauerbetrieb
Eschneller Kurzbetrieb (instabile
Stellung des Hebels)
Der Betrieb in der Position E ist auf die
Zeit begrenzt, während der man den
Hebel in dieser Position hält. Beim
Loslassen des Hebels kehrt dieser in die
Position zurück A und die
Scheibenwischer werden automatisch
gestoppt.
3)
ZUR BEACHTUNG Den Wechsel der
Wischblätter gemäß den Angaben im
Kapitel „Wartung und Pflege” ausführenFunktion „Intelligentes Waschen”
Durch Ziehen des Hebels zum Lenkrad
(instabile Position) wird der Waschstrahl
der Scheibenwaschanlage Abb. 65
aktiviert
Wird der Hebel länger als eine halbe
Sekunde gezogen gehalten, werden der
Waschstrahl und der Wischvorgang
ausgelöst.
Der Scheibenwischer bleibt drei
Wischvorgänge nach Loslassen des
Hebels wieder stehen.
Der Zyklus wird von einem Wischvorgang
des Scheibenwischers nach 6 Sekunden
beendet.
64F1A0071
65F1A0072
51

REGENSENSOR
(für Versionen/Märkte, wo vorgesehen)
Der Regensensor befindet sich hinter dem
Rückspiegel in Kontakt mit der
Windschutzscheibe und erlaubt,
automatisch, während der
intermittierenden Funktion, die
Anschlagfrequenz der Scheibenwischer
an die Regenintensität anzupassen.
ZUR BEACHTUNG Das Glas der
Windschutzscheibe im Sensorbereich
sauber halten.
Aktivierung Abb. 64
Den rechten Hebel um eine Raststufe
nach unten verschieben (Position B).
Die Aktivierung des Sensors wird durch
einen „Anschlag” signalisiert.
Durch Drehen des Rändelrings F kann die
Empfindlichkeit des Regensensors erhöht
werden.
Die Erhöhung der Empfindlichkeit des
Regensensors wird durch einen
„Anschlag” und die Ausführung des
Befehls signalisiert.
Wird die Waschanlage bei aktiviertem
Regensensor eingeschaltet, erfolgt der
normale Waschzyklus, nach dessen
Beendigung der Regensensor seinen
automatischen Normalbetrieb wieder
aufnimmt.Deaktivierung Abb. 64
Den Hebel aus der Position B verschieben
oder den Zündschlüssel in Position OFF
drehen. Beim nächsten Motorstart
(Schlüssel auf ON), wird der Sensor nicht
aktiviert, auch wenn der Hebel in der
Position B geblieben ist. Um den Sensor
wieder zu aktivieren, bringt man den
Hebel in Position A oder C und dann
wieder auf die Position B oder man dreht
den Ring für die Sensibilitätseinstellung.
Die Aktivierung des Sensors wird durch
wenigstens einen „Wischvorgang”, auch
bei trockener Scheibe, angezeigt.
Der Regensensor ist in der Lage, sich
automatisch an den Unterschied
zwischen Tag und Nacht anzupassen.
26)
(für Versionen/Märkte, wo vorgesehen)
Die Scheinwerferwascher arbeiten
„versteckt”, d. h. sie befinden sich im
Innern der vorderen Stoßstangen des
Fahrzeugs und treten in Aktion, wenn bei
eingeschaltetem Abblendlicht die
Scheibenwaschanlage betätigt wird.
ZUR BEACHTUNG Regelmäßig die
Spritzdüsen auf Unversehrtheit und
Sauberkeit überprüfen.
ZUR BEACHTUNG
3) Mit dem Scheibenwischer keine
angesammelten Schnee- oder
Eisschichten von der
Windschutzscheibe wischen.
Unter diesen Bedingungen wird,
wenn der Scheibenwischer einer
zu starken Belastung ausgesetzt
ist, der Motorschütz ausgelöst,
der den Betrieb auch für einige
Sekunden verhindert. Wenn die
Funktionstüchtigkeit nicht wieder
hergestellt wird, bitte das
Fiat-Kundendienstnetz
aufsuchen.
ZUR BEACHTUNG
26) Wasserspuren können
ungewollte Bewegungen der
Wischblätter auslösen.
52
KENNTNIS DES FAHRZEUGES
SCHEINWERFERWASCHANLAGE
