2015 FIAT DUCATO BASE CAMPER Betriebsanleitung (in German)

GKastenwagen mit verlängertem
Führerhaus
HFahrgestell mit verlängertem
Führerhaus
MMinibus
PPanorama
RGemischter Transport 6/9 Sitzplätze
261
RADSTAND
AKurzer Radstand
BMittlerer Radstand
CLanger Radstand
DMittellanger Radstand
UAlle Radstände (unvollständige
Fahrzeuge).
KAROSSERIE
AFahrgestell mit Führerhaus
BFahrgestell ohne Führerhaus
CFahrgestell mit Pritsche
DKastenwagen
ESchulbus Grundschule
FLieferwagen

MOTOR
Allgemeines
110 Multijet (*) 115 Multijet (*)130 Multijet 150 Multijet180 Multijet
Power
Motorcode F1AE3481G 250A1000 F1AE3481D F1AE3481E F1CE3481E
Zyklus Diesel Diesel Diesel Diesel Diesel
Anzahl und Anordnung der
Zylinder4 in Reihe 4 in Reihe 4 in Reihe 4 in Reihe 4 in Reihe
Durchmesser und Kolbenhub
(mm)88 x 94 83 x 90,4 88 x 94 88 x 94 95,8 x 104
Gesamthubraum (cm³) 2287 1956 2287 2287 2999
Verdichtungsverhältnis 16,2 : 1 16,5 : 1 16,2 : 1 16,2 : 1 17,5 : 1
Max. Leistung (EWG) (kW) 82,5 84,6 96 109 130
Max. Leistung (EWG) (PS) 110 115 130 148 177
Entsprechende Drehzahl
(U/min)3600 3750 3600 3600 3500
Max. Drehmoment (EWG)
(Nm)300 280 320 350 400
Entsprechende Drehzahl
(U/min)1800 1500 1800 1500 1400
Kraftstoff Diesel für Fahrzeugantrieb (Spezifikation EN590)
(*)Version für spezifische Märkte
262
TECHNISCHE DATEN

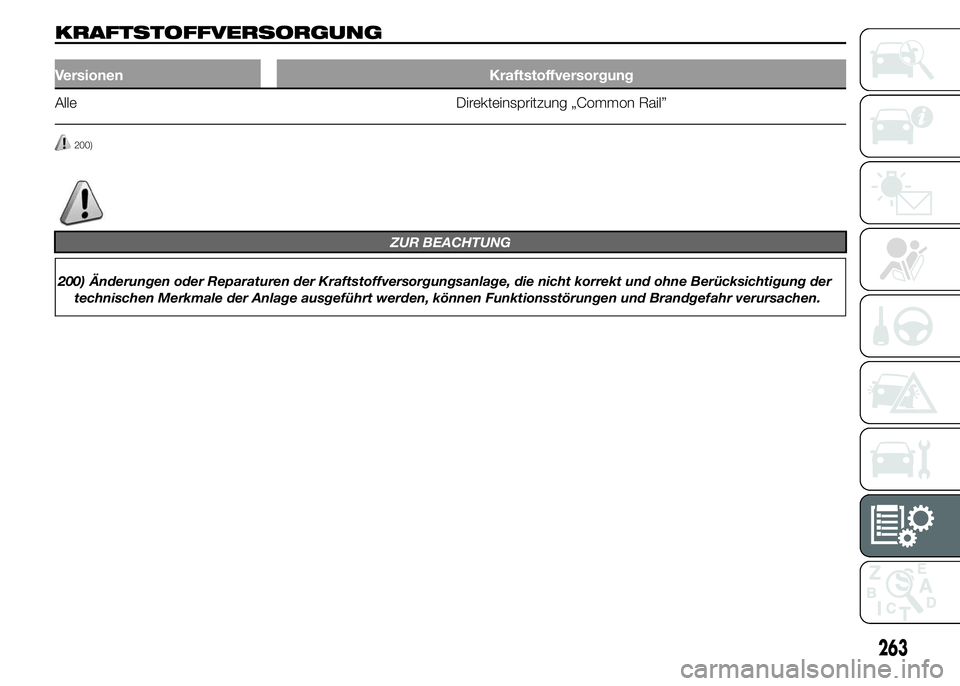

KRAFTSTOFFVERSORGUNG
Versionen Kraftstoffversorgung
Alle Direkteinspritzung „Common Rail”
200)
ZUR BEACHTUNG
200) Änderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht korrekt und ohne Berücksichtigung der
technischen Merkmale der Anlage ausgeführt werden, können Funktionsstörungen und Brandgefahr verursachen.
263

ANTRIEB
Versionen Getriebeschaltung Kupplung Antrieb
115 Multijet(*)Fünf Vorwärtsgänge plus
Rückwärtsgang, mit
Synchronisierung der
Vorwärtsgänge
Selbstnachstellend mit
Pedal ohne LeerwegVo r n 110 Multijet(*)
Sechs Vorwärtsgänge plus
Rückwärtsgang, mit
Synchronisierung der
Vorwärtsgänge 130 Multijet
150 Multijet
180 Multijet Power
(*)Version für spezifische Märkte
264
TECHNISCHE DATEN

RADAUFHÄNGUNGEN
56)
Versionen Vorne Hinten
Vo r n e
Mit unabhängigen Rädern, Typ Mc Pherson; Rohrstarrachse; Längsblattfeder
Hinten
ZUR BEACHTUNG
56) Immer darauf achten, dass die Blattfedern aus Verbundmaterial nicht mit Säuren in Kontakt geraten.
265

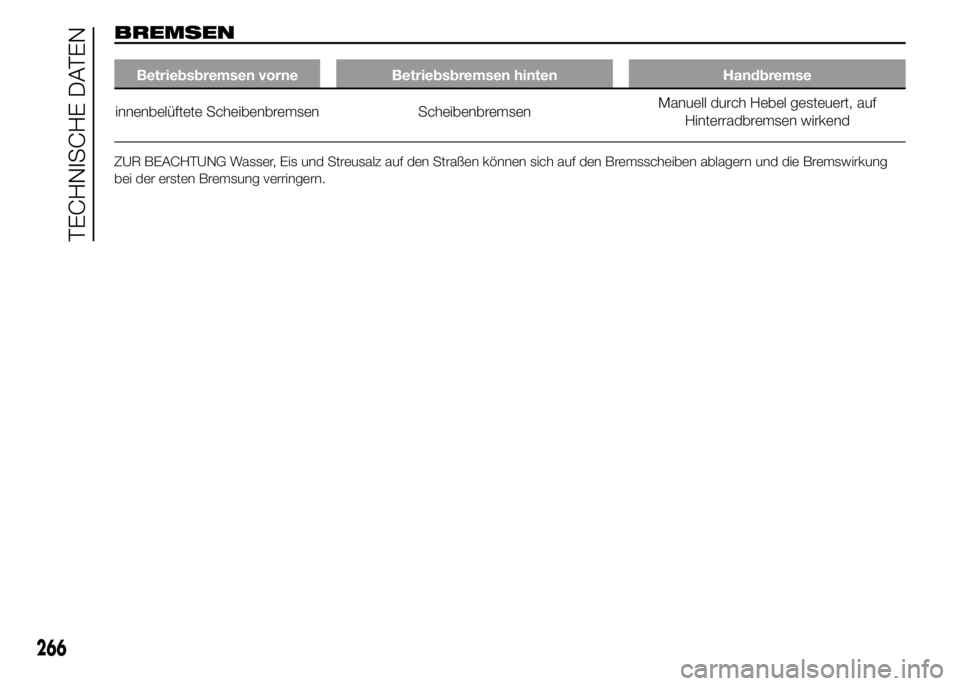

BREMSEN
Betriebsbremsen vorne Betriebsbremsen hinten Handbremse
innenbelüftete Scheibenbremsen ScheibenbremsenManuell durch Hebel gesteuert, auf
Hinterradbremsen wirkend
ZUR BEACHTUNG Wasser, Eis und Streusalz auf den Straßen können sich auf den Bremsscheiben ablagern und die Bremswirkung
bei der ersten Bremsung verringern.
266
TECHNISCHE DATEN

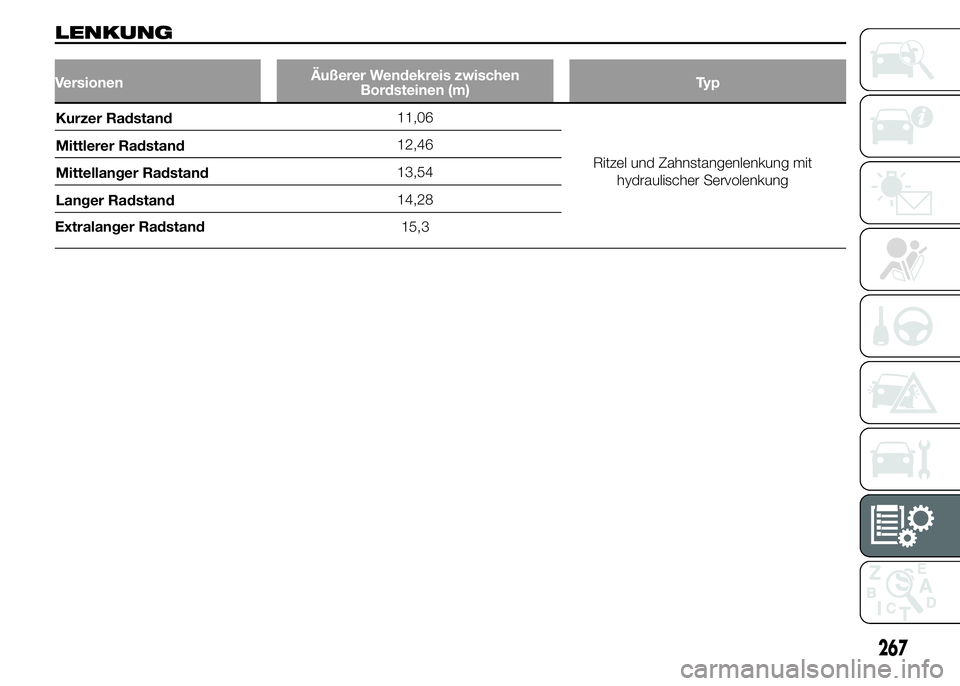

LENKUNG
VersionenÄußerer Wendekreis zwischen
Bordsteinen (m)Ty p
11,06
12,46
13,54
14,28
Extralanger Radstand15,3
267
Kurzer Radstand
Ritzel und Zahnstangenlenkung mit
hydraulischer Servolenkung Mittlerer Radstand
Mittellanger Radstand
Langer Radstand

RÄDER
FELGEN UND REIFEN
Felgen aus gepresstem Stahl oder
Leichtmetallfelgen. Schlauchlose
Radialreifen. Im Fahrzeugbrief sind
außerdem alle zugelassenen Reifen
eingetragen.
ZUR BEACHTUNG Bei eventuellen
Unterschieden zwischen „Handbuch für
die Benutzung und Wartung” und
„Fahrzeugbrief” müssen die Angaben im
Fahrzeugbrief als richtig angesehen
werden.
Aus Gründen der Fahrsicherheit müssen
auf alle Räder Reifen des gleichen Typs
und der gleichen Marke aufgezogen
werden.
ZUR BEACHTUNG In schlauchlosen
Reifen dürfen keine Schläuche verwendet
werden.
ERSATZRAD
Felge aus gepresstem Stahl.
Schlauchlose Reifen.RADSTAND
Konvergenz der Vorderräder, gemessen
zwischen den Felgen: -1±1mm.
Die Werte beziehen sich auf das
fahrbereite Fahrzeug.
KORREKTES ABLESEN
DER REIFENMASSE
Beispiel: 215/70 R 15
109S(siehe Abb. 251)
215Nennbreite (S, Abstand in mm
zwischen den Flanken)
70Verhältnis Höhe/Breite (H/S) in
Prozent
RRadialreifen
15Durchmesser der Felge in Zoll (Ø)
109Lastindex (Tragfähigkeit)
SIndex der Höchstgeschwindigkeit
Index der
Höchstgeschwindigkeit
Qbis zu 160 km/h
Rbis zu 170 km/h
Sbis zu 180 km/h
Tbis zu 190 km/h
Ubis zu 200 km/h
Hbis zu 210 km/h
Vbis zu 240 km/h
Index der
Höchstgeschwindigkeit
für Winterreifen
QM+Sbis zu 160 km/h
TM+Sbis zu 190 km/h
HM+Sbis zu 210 km/h
Lastindex (Tragfähigkeit)
70335 kg
71345 kg
72355 kg
73365 kg
74375 kg
75387 kg
76400 kg
77412 kg
78425 kg
79437 kg
80450 kg
81462 kg
251F1A0247
268
