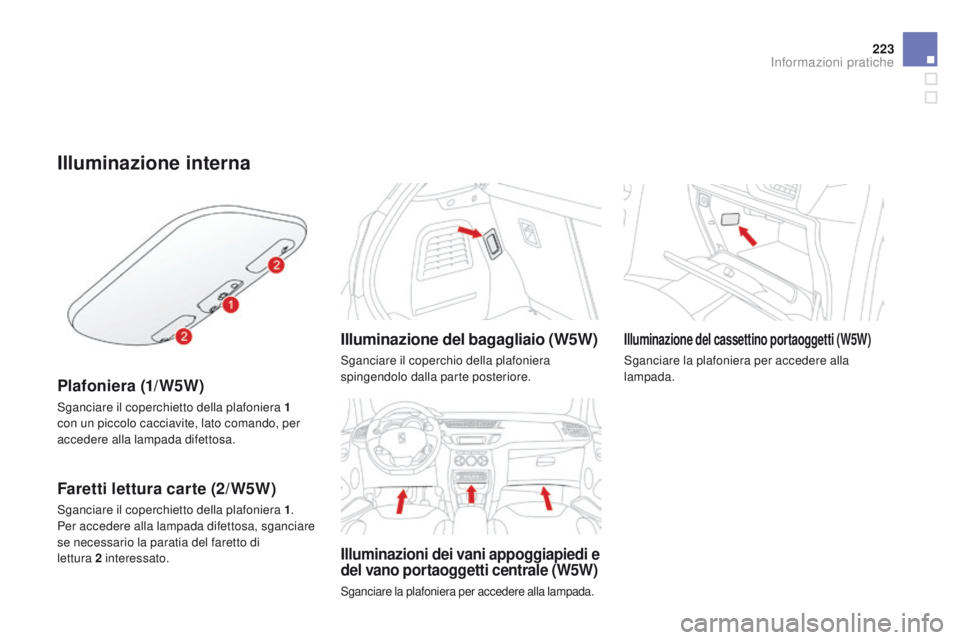

Illuminazione interna
Plafoniera (1/W5W)
Sganciare il coperchietto della plafoniera 1
con un piccolo cacciavite, lato comando, per
accedere alla lampada difettosa.
Faretti lettura carte (2/W5W)
Sganciare il coperchietto della plafoniera 1.
Per accedere alla lampada difettosa, sganciare
se necessario la paratia del faretto di
lettura
2 interessato.
Illuminazione del bagagliaio (W5W)
Sganciare il coperchio della plafoniera
spingendolo dalla parte posteriore.
Illuminazioni dei vani appoggiapiedi e
del vano portaoggetti centrale (W5W)
Sganciare la plafoniera per accedere alla lampada.
Illuminazione del cassettino portaoggetti (W5W)
Sganciare la plafoniera per accedere alla
lampada.
Informazioni pratiche

DS3_it_Chap10_info-pratiques_ed01-2014
Sostituzione di un fusibile
Installazione di accessori
elettrici
il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete C
iT
R
oË
N o ad un
riparatore qualificato.
C
iT

R
oË
N declina ogni responsabilità
per i costi derivanti dalla riparazione
del veicolo o per malfunzionamenti
causati dall'installazione di accessori
ausiliari non forniti, non consigliati da
C
iT

R
oË
N e non installati secondo le
raccomandazioni, in particolare quando
l'assorbimento degli apparecchi
supplementari supera i 10


milliampère.
La pinzetta d'estrazione ed i fusibili di ricambio
si trovano sul retro del coperchio della scatola
portafusibili del cruscotto.
Per accedervi:
F

s

ganciare il coperchio, tirandolo dal lato,
F

r

imuovere completamente il coperchio,
F

st

accare la pinzetta.

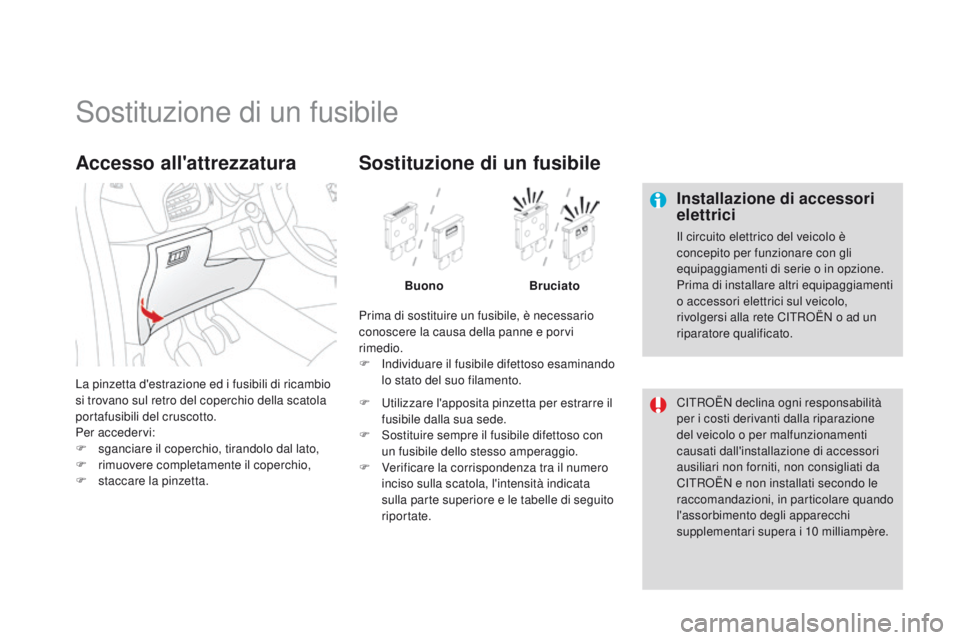

Accesso all'attrezzatura
Prima di sostituire un fusibile, è necessario
conoscere la causa della panne e porvi
rimedio.
F i
n
dividuare il fusibile difettoso esaminando
lo stato del suo filamento.
Sostituzione di un fusibile
Buono Bruciato
F
u
t

ilizzare l'apposita pinzetta per estrarre il
fusibile dalla sua sede.
F

S

ostituire sempre il fusibile difettoso con
un fusibile dello stesso amperaggio.
F

V

erificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità indicata
sulla parte superiore e le tabelle di seguito
riportate.

225
DS3_it_Chap10_info-pratiques_ed01-2014

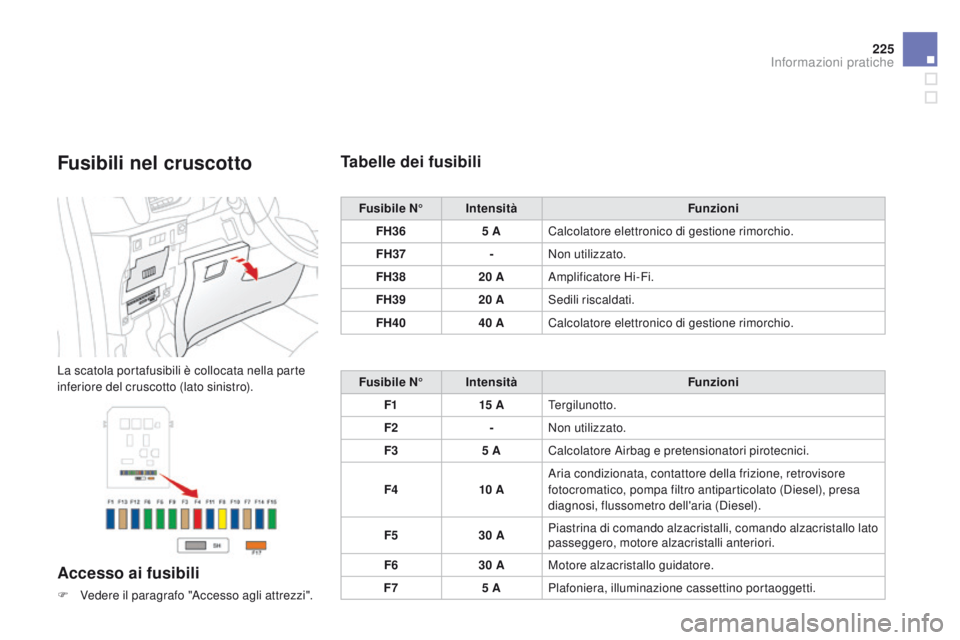

Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F Vedere il paragrafo "accesso agli attrezzi".
Tabelle dei fusibili
Fusibile N°Intensità Funzioni
FH36 5
ACalcolatore elettronico di gestione rimorchio.
FH37 -Non utilizzato.
FH38 20
A
am
plificatore Hi-Fi.
FH39 20
ASedili riscaldati.
FH40 40
ACalcolatore elettronico di gestione rimorchio.
Fusibile N° Intensità Funzioni
F1 15


ATe r g i l u n o t t o .
F2 -Non utilizzato.
F3 5
ACalcolatore
a
ir
bag e pretensionatori pirotecnici.
F4 10


A
ar
ia condizionata, contattore della frizione, retrovisore
fotocromatico, pompa filtro antiparticolato (Diesel), presa
diagnosi, flussometro dell'aria (Diesel).
F5 30
APiastrina di comando alzacristalli, comando alzacristallo lato
passeggero, motore alzacristalli anteriori.
F6 30
AMotore alzacristallo guidatore.
F7 5
APlafoniera, illuminazione cassettino portaoggetti.
Informazioni pratiche

DS3_it_Chap10_info-pratiques_ed01-2014
Fusibile N°Intensità Funzioni
F8 20
ADisplay multifunzione, autoradio, navigatore satellitare,
calcolatore allarme, sirena allarme.
F9 30
APresa a 12


V, alimentazione supporto navigatore portatile.
F10 15


AComandi al volante.
F11 15


A
an
tifurto, presa diagnosi, calcolatore cambio automatico.
F12 15


A
Captatore di pioggia/luminosità, calcolatore elettronico di gestione rimorchio, modulo scuola guida.
F135 AContattore di stop principale, calcolatore elettronico di gestione motore.
F1415 ACalcolatore assistenza al parcheggio, calcolatore air bag,
quadro strumenti, aria condizionata automatica, uS B Box,
amplificatore Hi-Fi.
F15 30
ABloccaggio delle porte.
F16 -Non utilizzato.
F17 40
ASbrinamento lunotto e retrovisori esterni.
SH -Shunt P
aR

C
o.

227
DS3_it_Chap10_info-pratiques_ed01-2014

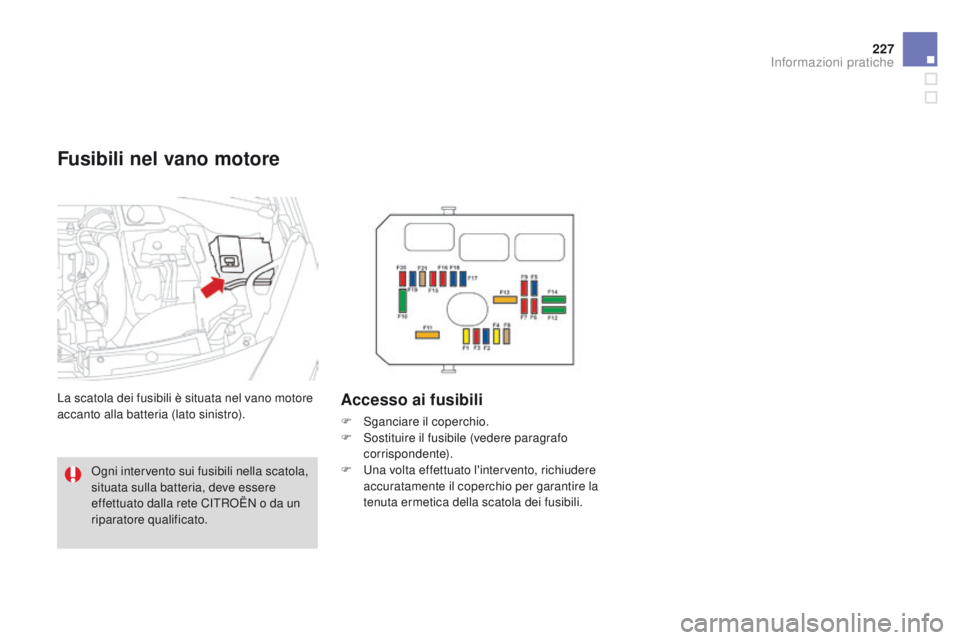

Fusibili nel vano motore
La scatola dei fusibili è situata nel vano motore
accanto alla batteria (lato sinistro).Accesso ai fusibili
F Sganciare il coperchio.
F S ostituire il fusibile (vedere paragrafo
corrispondente).
F
u
n
a volta effettuato l'intervento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola dei fusibili.
og

ni intervento sui fusibili nella scatola,
situata sulla batteria, deve essere
effettuato dalla rete C
iT

R
oË

N o da un
riparatore qualificato.
Informazioni pratiche

DS3_it_Chap10_info-pratiques_ed01-2014

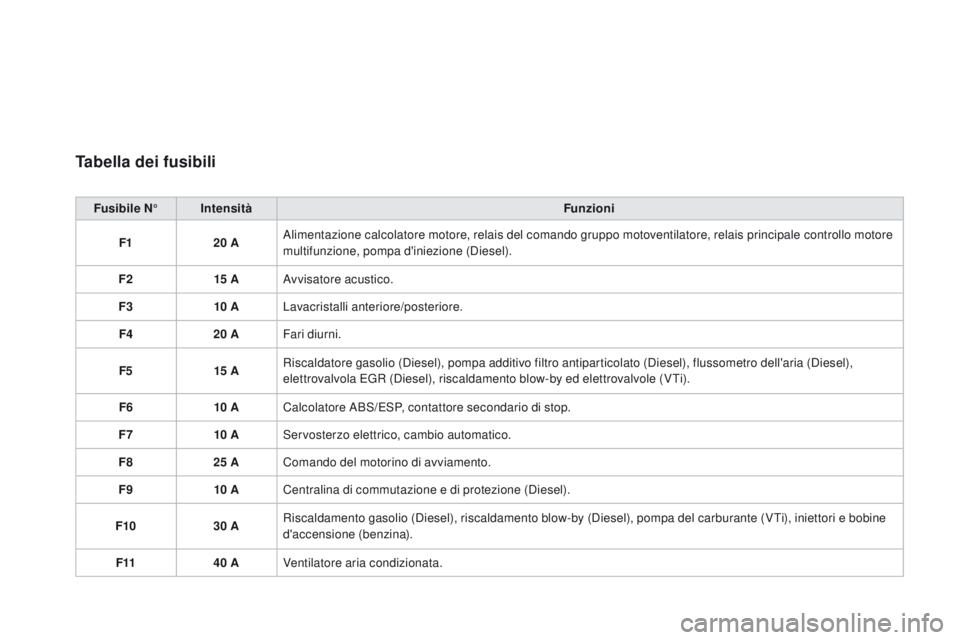

Tabella dei fusibili
Fusibile N°Intensità Funzioni
F1 20
A
al
imentazione calcolatore motore, relais del comando gruppo motoventilatore, relais principale controllo motore
multifunzione, pompa d'iniezione (Diesel).
F2 15


A
av
visatore acustico.
F3 10


ALavacristalli anteriore/posteriore.
F4 20
AFari diurni.
F5 15


ARiscaldatore gasolio (Diesel), pompa additivo filtro antiparticolato (Diesel), flussometro dell'aria (Diesel),
elettrovalvola EGR (Diesel), riscaldamento blow-by ed elettrovalvole (VTi).
F6 10


ACalcolatore
a
B
S/ESP, contattore secondario di stop.
F7 10


AServosterzo elettrico, cambio automatico.
F8 25
AComando del motorino di avviamento.
F9 10


ACentralina di commutazione e di protezione (Diesel).
F10 30
ARiscaldamento gasolio (Diesel), riscaldamento blow-by (Diesel), pompa del carburante (VTi), iniettori e bobine
d'accensione (benzina).
F11 40
AVentilatore aria condizionata.

229
DS3_it_Chap10_info-pratiques_ed01-2014

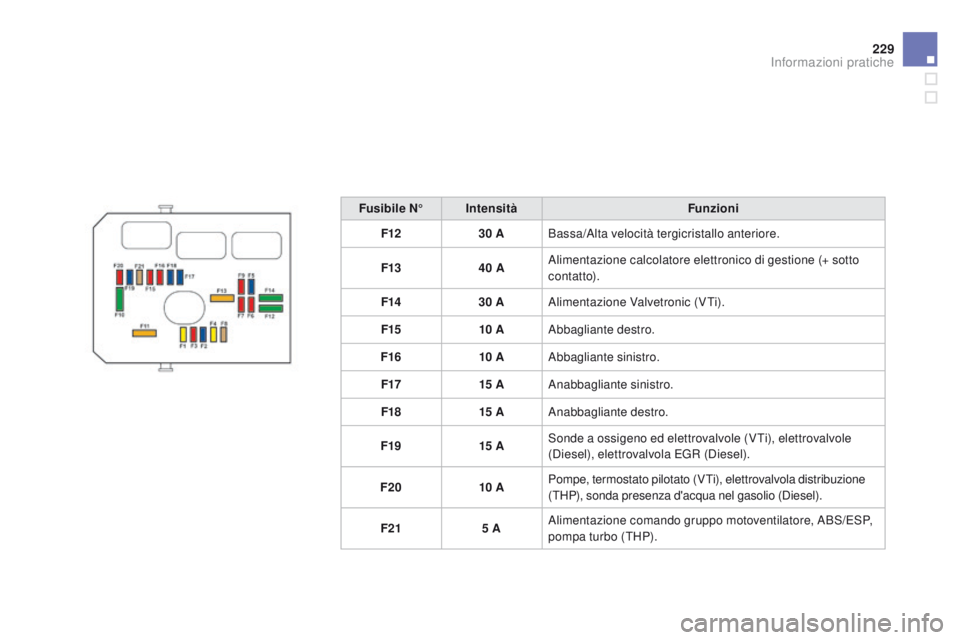

Fusibile N°Intensità Funzioni
F12 30
ABassa/
al

ta velocità tergicristallo anteriore.
F13 40
A
al
imentazione calcolatore elettronico di gestione (+ sotto
c o nt at to).
F14 30
A
al
imentazione Valvetronic (VTi).
F15 10


A
ab
bagliante destro.
F16 10


A
ab
bagliante sinistro.
F17 15


A
anab
bagliante sinistro.
F18 15


A
anab
bagliante destro.
F19 15


ASonde a ossigeno ed elettrovalvole (VTi), elettrovalvole
(Diesel), elettrovalvola EGR (Diesel).
F20 10


APompe, termostato pilotato (VTi), elettrovalvola distribuzione
(THP), sonda presenza d'acqua nel gasolio (Diesel).
F21 5
A
al
imentazione comando gruppo motoventilatore, a
B
S/ESP,
pompa turbo (THP).
Informazioni pratiche

DS3_it_Chap10_info-pratiques_ed01-2014

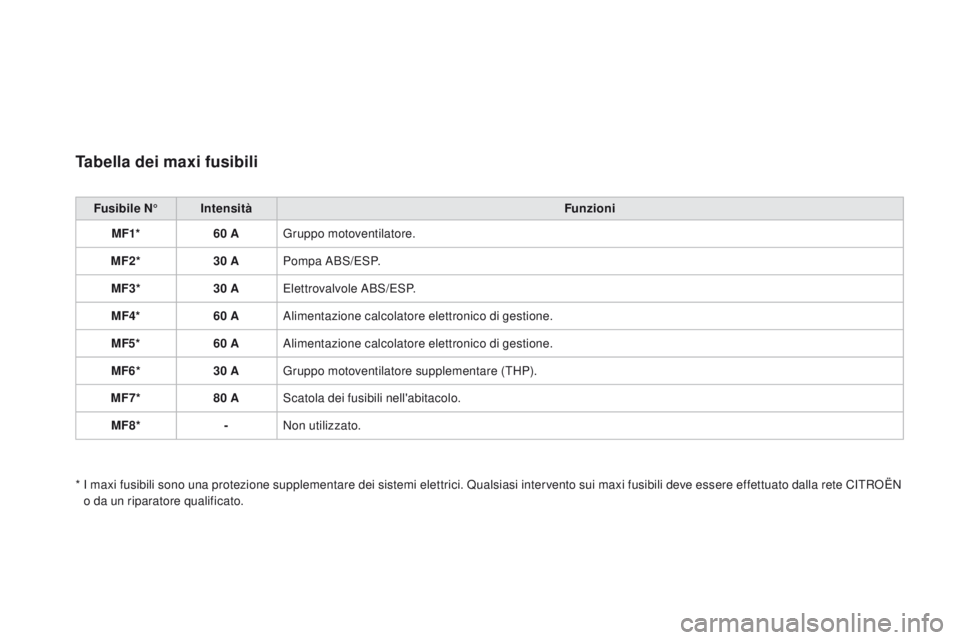

Tabella dei maxi fusibili
Fusibile N°Intensità Funzioni
MF1* 60
AGruppo motoventilatore.
MF2* 30
APompa
a
B
S/ESP.
MF3* 30
AElettrovalvole
a
B
S/ESP.
MF4* 60
A
al
imentazione calcolatore elettronico di gestione.
MF5* 60
A
al
imentazione calcolatore elettronico di gestione.
MF6* 30
AGruppo motoventilatore supplementare (THP).
MF7* 80
AScatola dei fusibili nell'abitacolo.
MF8* -Non utilizzato.
*
i
maxi fusibili sono una protezione supplementare dei sistemi elettrici. Qualsiasi intervento sui maxi fusibili deve essere effettuato dalla rete C
iT
R
oË
N
o da un riparatore qualificato.
