Page 225 of 428
223

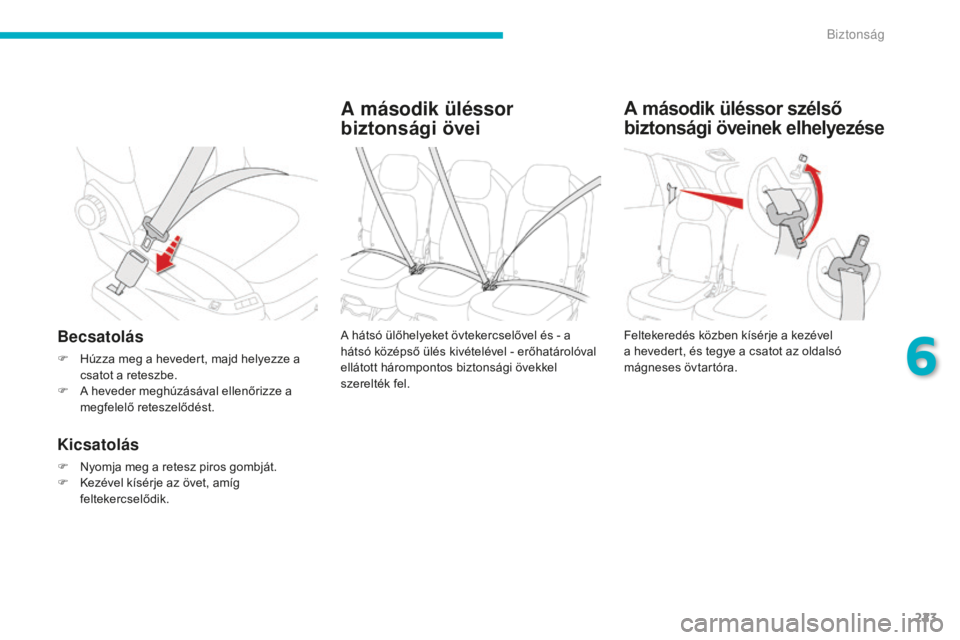

A második üléssor
biztonsági övei
Becsatolás
F Húzza meg a hevedert, majd helyezze a csatot a reteszbe.
F
A h
eveder meghúzásával ellenőrizze a
megfelelő reteszelődést.
Kicsatolás
F Nyomja meg a retesz piros gombját.
F K ezével kísérje az övet, amíg
feltekercselődik. A hátsó ülőhelyeket övtekercselővel és - a
hátsó középső ülés kivételével - erőhatárolóval
ellátott hárompontos biztonsági övekkel
szerelték fel.
Feltekeredés közben kísérje a kezével
a hevedert, és tegye a csatot az oldalsó
mágneses övtartóra.
A második üléssor szélső
biztonsági öveinek elhelyezése
6
Biztonság
Page 226 of 428

224

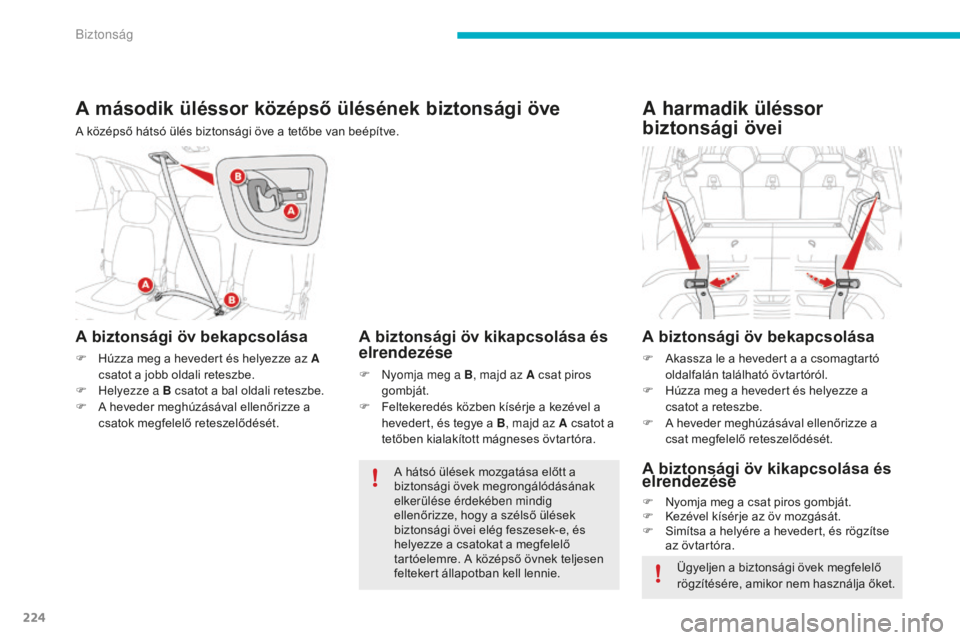

A második üléssor középső ülésének biztonsági öve
A középső hátsó ülés biztonsági öve a tetőbe van beépítve.
A biztonsági öv bekapcsolása
F Húzza meg a hevedert és helyezze az A csatot a jobb oldali reteszbe.
F
h
e
lyezze a B csatot a bal oldali reteszbe.
F
A h
eveder meghúzásával ellenőrizze a
csatok megfelelő reteszelődését.
A biztonsági öv kikapcsolása és
elrendezése
F Nyomja meg a B, majd az A csat piros gombját.
F
F
eltekeredés közben kísérje a kezével a
hevedert, és tegye a B , majd az A csatot a
tetőben kialakított mágneses övtartóra.
A hátsó ülések mozgatása előtt a
biztonsági övek megrongálódásának
elkerülése érdekében mindig
ellenőrizze, hogy a szélső ülések
biztonsági övei elég feszesek-e, és
helyezze a csatokat a megfelelő
tartóelemre. A középső övnek teljesen
feltekert állapotban kell lennie.
A harmadik üléssor
biztonsági övei
A biztonsági öv bekapcsolása
F Akassza le a hevedert a a csomagtartó oldalfalán található övtartóról.
F
H
úzza meg a hevedert és helyezze a
csatot a reteszbe.
F
A h
eveder meghúzásával ellenőrizze a
csat megfelelő reteszelődését.
A biztonsági öv kikapcsolása és
elrendezése
F Nyomja meg a csat piros gombját.
F K ezével kísérje az öv mozgását.
F
S
imítsa a helyére a hevedert, és rögzítse
az övtartóra.
Ügyeljen a biztonsági övek megfelelő
rögzítésére, amikor nem használja őket.
Biztonság
Page 227 of 428

225

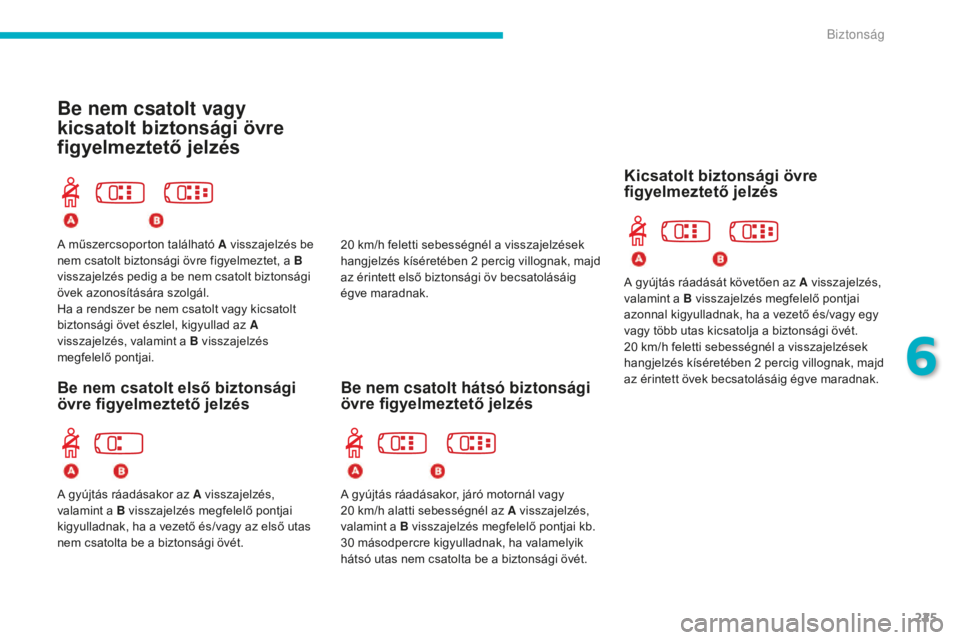

Be nem csatolt vagy
kicsatolt biztonsági övre
figyelmeztető jelzés
Be nem csatolt hátsó biztonsági
övre figyelmeztető jelzés
A műszercsoporton található A visszajelzés be
nem csatolt biztonsági övre figyelmeztet, a B
visszajelzés pedig a be nem csatolt biztonsági
övek azonosítására szolgál.
Ha a rendszer be nem csatolt vagy kicsatolt
biztonsági övet észlel, kigyullad az A
visszajelzés, valamint a B visszajelzés
megfelelő pontjai.A gyújtás ráadásakor, járó motornál vagy
20
km/h alatti sebességnél az A visszajelzés,
valamint a B visszajelzés megfelelő pontjai kb.
30
másodpercre kigyulladnak, ha valamelyik
hátsó utas nem csatolta be a biztonsági övét.
Kicsatolt biztonsági övre
figyelmeztető jelzés
Be nem csatolt első biztonsági
övre figyelmeztető jelzés
A gyújtás ráadásakor az A visszajelzés,
valamint a B visszajelzés megfelelő pontjai
kigyulladnak, ha a vezető és/vagy az első utas
nem csatolta be a biztonsági övét. 20
km/h feletti sebességnél a visszajelzések
hangjelzés kíséretében 2 percig villognak, majd
az érintett első biztonsági öv becsatolásáig
égve maradnak. A gyújtás ráadását követően az A visszajelzés,
valamint a
B visszajelzés megfelelő pontjai
azonnal kigyulladnak, ha a vezető és/vagy egy
vagy több utas kicsatolja a biztonsági övét.
20 km/h feletti sebességnél a visszajelzések
hangjelzés kíséretében 2 percig villognak, majd
az érintett övek becsatolásáig égve maradnak.
6
Biztonság
Page 228 of 428

226

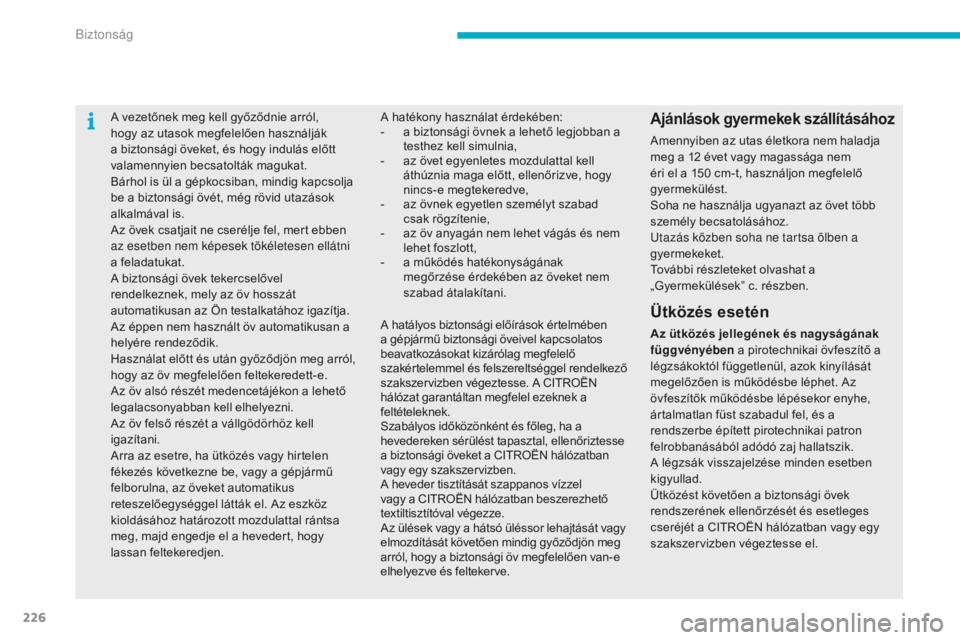

A vezetőnek meg kell győződnie arról,
hogy az utasok megfelelően használják
a biztonsági öveket, és hogy indulás előtt
valamennyien becsatolták magukat.
Bárhol is ül a gépkocsiban, mindig kapcsolja
be a biztonsági övét, még rövid utazások
alkalmával is.
Az övek csatjait ne cserélje fel, mert ebben
az esetben nem képesek tökéletesen ellátni
a feladatukat.
A biztonsági övek tekercselővel
rendelkeznek, mely az öv hosszát
automatikusan az Ön testalkatához igazítja.
Az éppen nem használt öv automatikusan a
helyére rendeződik.
Használat előtt és után győződjön meg arról,
hogy az öv megfelelően feltekeredett-e.
Az öv alsó részét medencetájékon a lehető
legalacsonyabban kell elhelyezni.
Az öv felső részét a vállgödörhöz kell
igazítani.
Arra az esetre, ha ütközés vagy hirtelen
fékezés következne be, vagy a gépjármű
felborulna, az öveket automatikus
reteszelőegységgel látták el. Az eszköz
kioldásához határozott mozdulattal rántsa
meg, majd engedje el a hevedert, hogy
lassan feltekeredjen.Ajánlások gyermekek szállításához
Amennyiben az utas életkora nem haladja
meg a 12 évet vagy magassága nem
éri el a 150
cm-t, használjon megfelelő
gyermekülést.
Soha ne használja ugyanazt az övet több
személy becsatolásához.
ut
azás közben soha ne tartsa ölben a
gyermekeket.
További részleteket olvashat a
„Gyermekülések” c. részben.
A hatékony használat érdekében:
-
a b
iztonsági övnek a lehető legjobban a
testhez kell simulnia,
-
a
z övet egyenletes mozdulattal kell
áthúznia maga előtt, ellenőrizve, hogy
nincs-e megtekeredve,
-
a
z övnek egyetlen személyt szabad
csak rögzítenie,
-
a
z öv anyagán nem lehet vágás és nem
lehet foszlott,
-
a m
űködés hatékonyságának
megőrzése érdekében az öveket nem
szabad átalakítani.
Ütközés esetén
Az ütközés jellegének és nagyságának
függvényében a pirotechnikai övfeszítő a
légzsákoktól függetlenül, azok kinyílását
megelőzően is működésbe léphet. Az
övfeszítők működésbe lépésekor enyhe,
ártalmatlan füst szabadul fel, és a
rendszerbe épített pirotechnikai patron
felrobbanásából adódó zaj hallatszik.
A légzsák visszajelzése minden esetben
kigyullad.
Ütközést követően a biztonsági övek
rendszerének ellenőrzését és esetleges
cseréjét a CITROËN hálózatban vagy egy
szakszervizben végeztesse el.
A hatályos biztonsági előírások értelmében
a gépjármű biztonsági öveivel kapcsolatos
beavatkozásokat kizárólag megfelelő
szakértelemmel és felszereltséggel rendelkező
szakszervizben végeztesse. A CITROËN
hálózat garantáltan megfelel ezeknek a
feltételeknek.
Szabályos időközönként és főleg, ha a
hevedereken sérülést tapasztal, ellenőriztesse
a biztonsági öveket a CITROËN hálózatban
vagy egy szakszervizben.
A heveder tisztítását szappanos vízzel
vagy a CITROËN hálózatban beszerezhető
textiltisztítóval végezze.
Az ülések vagy a hátsó üléssor lehajtását vagy
elmozdítását követően mindig győződjön meg
arról, hogy a biztonsági öv megfelelően van-e
elhelyezve és feltekerve.
biztonság
Page 229 of 428

227

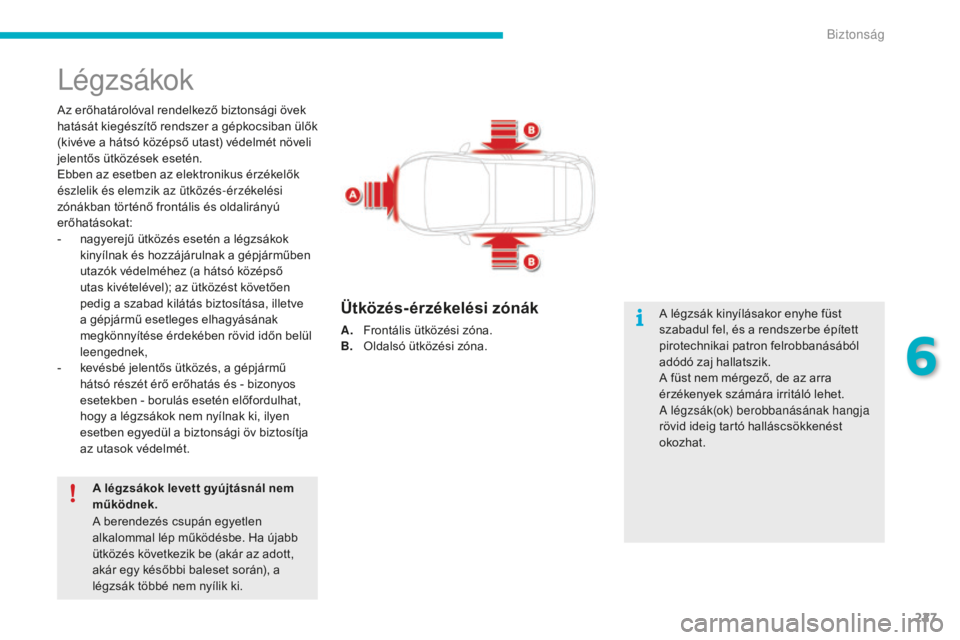

légzsákok
Az erőhatárolóval rendelkező biztonsági övek
hatását kiegészítő rendszer a gépkocsiban ülők
(kivéve a hátsó középső utast) védelmét növeli
jelentős ütközések esetén.
Ebben az esetben az elektronikus érzékelők
észlelik és elemzik az ütközés-érzékelési
zónákban történő frontális és oldalirányú
erőhatásokat:
-
n
agyerejű ütközés esetén a légzsákok
kinyílnak és hozzájárulnak a gépjárműben
utazók védelméhez (a hátsó középső
utas kivételével); az ütközést követően
pedig a szabad kilátás biztosítása, illetve
a gépjármű esetleges elhagyásának
megkönnyítése érdekében rövid időn belül
leengednek,
-
k
evésbé jelentős ütközés, a gépjármű
hátsó részét érő erőhatás és - bizonyos
esetekben - borulás esetén előfordulhat,
hogy a légzsákok nem nyílnak ki, ilyen
esetben egyedül a biztonsági öv biztosítja
az utasok védelmét.
A légzsákok levett gyújtásnál nem
működnek.
A berendezés csupán egyetlen
alkalommal lép működésbe. Ha újabb
ütközés következik be (akár az adott,
akár egy későbbi baleset során), a
légzsák többé nem nyílik ki. A légzsák kinyílásakor enyhe füst
szabadul fel, és a rendszerbe épített
pirotechnikai patron felrobbanásából
adódó zaj hallatszik.
A füst nem mérgező, de az arra
érzékenyek számára irritáló lehet.
a l
égzsák(ok) berobbanásának hangja
rövid ideig tartó halláscsökkenést
okozhat.
Ütközés-érzékelési zónák
A. Frontális ütközési zóna.
B. O ldalsó ütközési zóna.
6
biztonság
Page 230 of 428

228
Semlegesítés
A gyújtás ráadásakor a
műszercsoporton kigyullad ez a
visszajelzés, és a semlegesítés teljes
időtartama alatt világít.
Frontlégzsákok
Bekapcsolás
A frontlégzsákok az A frontális ütközési zóna
egészét vagy egy részét érő, a gépjármű
hossztengelye mentén, vízszintes síkban,
elölről hátrafelé ható, nagy erejű frontális
ütközés esetén lépnek működésbe, kivéve
az utasoldali frontlégzsákot, ha az előtte
semlegesítve lett.
A vezetőoldalon a kormánykerék és a vezető
között, az utasoldalon a műszer fal és az első
utas között kinyíló, a fejet és a törzset védő
frontlégzsák az előre lendülő utas mozgási
energiáját csökkenti.
A rendszer a vezetőt és az első utast védi nagy
erejű frontális ütközések alkalmával a fejet és a
törzset fenyegető sérülésektől.
Vezetőoldalon a légzsákot a kormány középső
részébe, utasoldalon a kesztyűtartó fölé, a
műszer falba építették be.
Kizárólag az utasoldali frontlégzsák
semlegesíthető.
F
Le
vett gyújtásnál illessze a gyújtáskulcsot az
utasoldali légzsák semlegesítő kapcsolójába.
F
F
ordítsa el „OFF” helyzetbe.
F
E
bben a helyzetben tartva húzza ki a
kulcsot.
Biztonság
Page 231 of 428
229

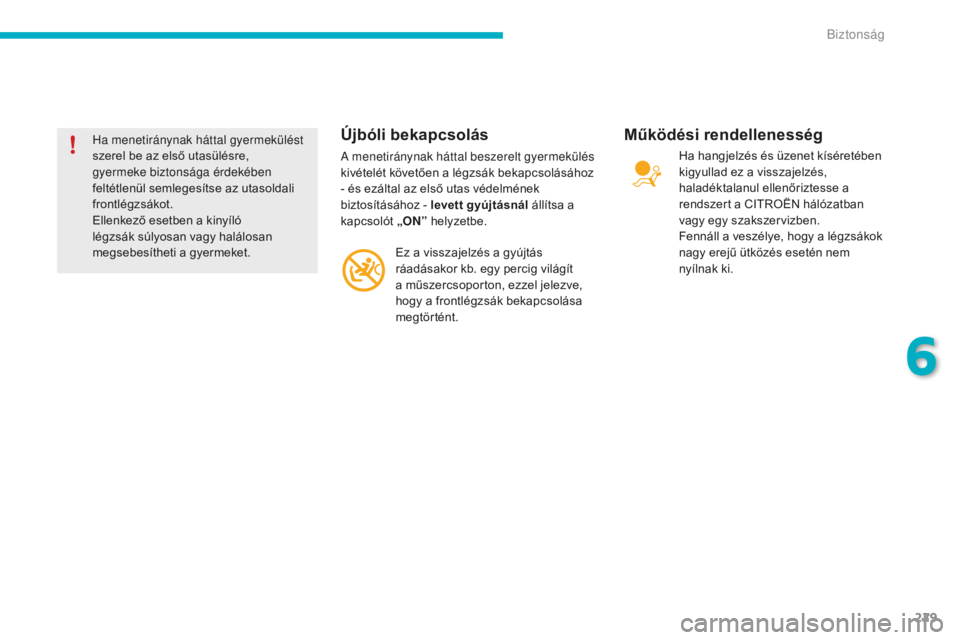

ha menetiránynak háttal gyermekülést
szerel be az első utasülésre,
gyermeke biztonsága érdekében
feltétlenül semlegesítse az utasoldali
frontlégzsákot.
Ellenkező esetben a kinyíló
légzsák súlyosan vagy halálosan
megsebesítheti a gyermeket.Újbóli bekapcsolás
a menetiránynak háttal beszerelt gyermekülés
k ivételét követően a légzsák bekapcsolásához
- és ezáltal az első utas védelmének
biztosításához - levett gyújtásnál állítsa a
kapcsolót „ON” helyzetbe.
Ez a visszajelzés a gyújtás
ráadásakor kb. egy percig világít
a műszercsoporton, ezzel jelezve,
hogy a frontlégzsák bekapcsolása
megtörtént.
Működési rendellenesség
Ha hangjelzés és üzenet kíséretében
kigyullad ez a visszajelzés,
haladéktalanul ellenőriztesse a
rendszert a CITROËN hálózatban
vagy egy szakszervizben.
Fennáll a veszélye, hogy a légzsákok
nagy erejű ütközés esetén nem
nyílnak ki.
6
biztonság
Page 232 of 428
230

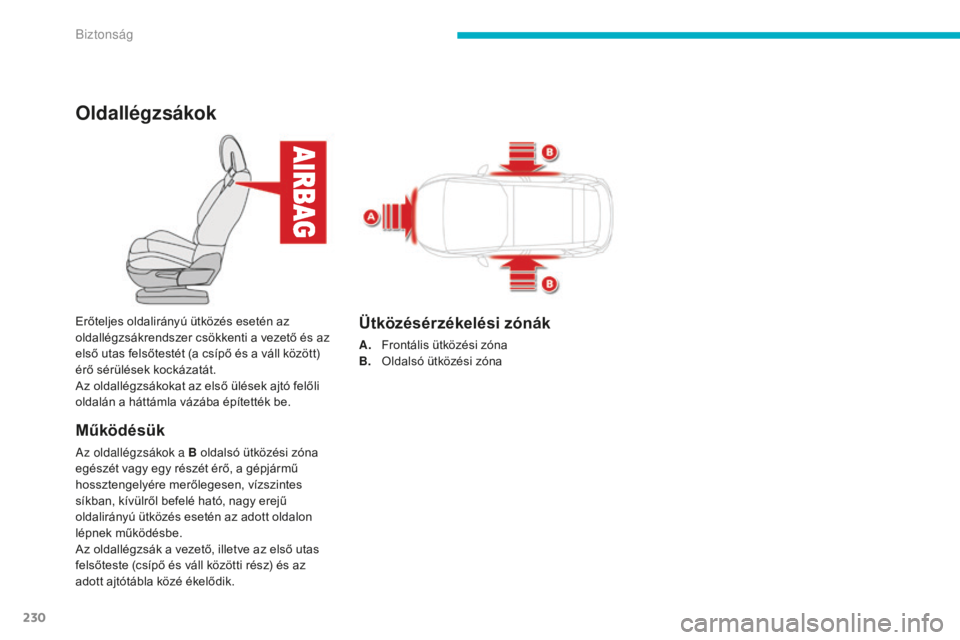

Oldallégzsákok
Működésük
az oldallégzsákok a B oldalsó ütközési zóna
egészét vagy egy részét érő, a gépjármű
hossztengelyére merőlegesen, vízszintes
síkban, kívülről befelé ható, nagy erejű
oldalirányú ütközés esetén az adott oldalon
lépnek működésbe.
Az oldallégzsák a vezető, illetve az első utas
felsőteste (csípő és váll közötti rész) és az
adott ajtótábla közé ékelődik. Erőteljes oldalirányú ütközés esetén az
oldallégzsákrendszer csökkenti a vezető és az
első utas felsőtestét (a csípő és a váll között)
érő sérülések kockázatát.
Az oldallégzsákokat az első ülések ajtó felőli
oldalán a háttámla vázába építették be.
Ütközésérzékelési zónák
A. Frontális ütközési zóna
B. Oldalsó ütközési zóna
Biztonság
