Biztosíték számaÁramerősségFunkciók
F18 10
A Jobb oldali távolsági fényszóró
F19 10
A Bal oldali távolsági fényszóró
2- es típusú biztosítékok táblázata
Biztosíték számaÁramerősség Funkciók
F9 30
A Motoros csomagtérfedél
F18 25
A HIFI-erősítő
F21 3
A Szabad kezes indítás leolvasóegysége
1- es típusú biztosítékok táblázata
1. doboz
2. doboz
Biztosíték számaÁramerősség Funkciók
F19 30
A Első ablaktörlő: lassú/gyors törlés
F20 15
A Első és hátsó ablakmosó-szivattyú
F21 20
A Fényszórómosó-szivattyú
7
Gyakorlati tudnival
Page 290 of 428

288
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
12 voltos akkumulátor
Az akkumulátor a motortérben található.
A (+) pólushoz való hozzáféréshez:
F
a b
első, majd a külső kar segítségével
nyissa ki a motorháztetőt,
F
n
yissa fel a motorháztetőt és rögzítse a
kitámasztórúddal,
F
a (
+) pólushoz való hozzáféréshez távolítsa
el a műanyag takarást.
Hozzáférés az akkumulátorhoz
A lemerült akkumulátor feltöltésekor vagy a motor másik akkumulátorról történő indításakor az alábbi eljárást kell alkalmazni.
A matrica azt jelzi, hogy gépkocsijában
- ha Stop & Start funkcióval rendelkezik
- különleges technológiával készült
és speciális jellemzőkkel rendelkező,
12
voltos ólomtartalmú akkumulátor
található, amelynek cseréjét vagy
lekötését kizárólag a CITROËN
hálózatban vagy egy szakszervizben
szabad elvégeztetni.
Az akkumulátor visszakötését követően
a Stop & Start funkció akkor lesz újra
aktív, ha a gépkocsit huzamosabb
időre leállította. A leállítás időtartama
függ az időjárási viszonyoktól és az
akkumulátor töltési szintjétől (akár 8
óra
is lehet). Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjárműé) és
segédkábelek segítségével.
Indítás másik
akkumulátorról
Ellenőrizze, hogy a segédakkumulátor
névleges feszültsége 12
V-e, és hogy
teljesítménye legalább akkora-e, mint a
lemerült akkumulátoré.
Ne indítsa be a motort
akkumulátortöltőről.
Ne kösse le a (+) sarut járó motornál.
Gyakorlati tudnival
Page 291 of 428

289
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
Kikötés előtt
Mielőtt hozzákezdene az akkumulátor
kikötéséhez, a gyújtás levételét követően várjon
2 percet.
Az akkumulátor kikötése előtt csukja be az
ablakokat és az ajtókat.
Visszakötést követően
Az akkumulátor valamennyi visszakötését
követően adja rá a gyújtást, és várjon 1 percet
az indítózás előtt, hogy lehetővé tegye az
elektronikus rendszerek inicializálását. A
művelet elvégzését követően felmerülő
legkisebb zavar esetén is forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A megfelelő fejezet áttanulmányozását
követően az alábbiak újrainicializálását Önnek
kell elvégeznie (változattól függően):
-
t
ávirányítós kulcs,
-
e
lektromos sötétítő(k),
-
s
tb.
F
H
a gépjárműve rendelkezik ilyennel,
távolítsa el a (+) pólus műanyag fedelét.
F
K
össe a piros színű kábelt először
a lemerült akkumulátor ( A), majd a
segédakkumulátor (B ) (+) pólusához.
F
K
össe a zöld vagy fekete kábel egyik végét
a B segédakkumulátor (-) pólusához (vagy
a kisegítő gépjármű testpontjához).
F
K
össe a zöld vagy fekete kábel másik végét
a meghibásodott gépjármű C testpontjára
(vagy a motortartó bakra).
F
I
ndítsa be a kisegítő gépjármű motorját, és
hagyja járni néhány percig.
F
I
ndítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
H
a a motor nem indul be azonnal, vegye
le a gyújtást, várjon néhány másodpercet,
majd kísérelje meg újra az indítást.
F
V
árja meg, amíg a motor visszatér
alapjáratra, majd fordított sorrendben
kösse le a segédkábeleket.
F
H
a gépjárműve rendelkezik ilyennel,
helyezze vissza a (+) pólus műanyag
fedelét.
Egyes funkciók csak az akkumulátor
megfelelő töltöttségi szintje esetén
érhetők el.
7
Gyakorlati tudnival
Page 292 of 428

290
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot
tartalmaznak. Megsemmisítésükre
kizárólag a törvényi előírásoknak
megfelelően kerülhet sor, és soha,
semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal
együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel védőszemüveget és
védőmaszkot.
A robbanás-, ill. tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző
helyiségben, nyílt lángtól és szikrától
távol végezze.
Soha ne próbáljon meg fagyott
akkumulátort feltölteni. A
robbanásveszély elkerülése érdekében
először meg kell várni, hogy az
akkumulátor kiengedjen. A töltést
megelőzően ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben,
hogy nem sérültek-e meg a belső
alkotórészek, és hogy a tartály nem
repedt-e meg, mert az mérgező és
erősen maró sav szivárgásához
vezethet.
Ne cserélje fel a polaritást, és kizárólag
12 voltos töltőt használjon.
Ne kösse ki a sarukat, amíg jár a motor.
Az akkumulátort csak a saruk
lecsatolását követően kezdje tölteni.
A művelet végén mosson kezet.
Ha a gépkocsit egy hónapnál hosszabb
ideig nem használja, tanácsos az
akkumulátort kikötni. Ha a gépjármű elektronikusan vezérelt
vagy automata sebességváltóval
rendelkezik, soha ne próbálja meg
betolással beindítani.Az akkumulátor feltöltése
akkumulátortöltővel
F Kösse ki az akkumulátort.
F
K övesse a töltő gyártójának használati
utasításait.
F
K
össe vissza az akkumulátort a (-) pólussal
kezdve.
F
E
llenőrizze a kivezetések és a saruk
tisztaságát. Ha szulfátosodást észlel
(fehéres vagy zöldes lerakódás), szerelje le
és tisztítsa meg azokat. Stop & Start funkció esetén az
akkumulátor feltöltéséhez nincs
szükség annak lekötésére.
Ne erőltesse nyomással a kart, mert
a reteszelődés nem lehetséges, ha a
gyűrű helyzete nem megfelelő; kezdje
elölről a műveletet.
Pozitív (+) kábel kikötése
F emelje meg a D rögzítőkart a maximumig az E gyűrű kioldásához.
Pozitív (+) kábel visszakötése
F helyezze a kábel nyitott E gyűrűjét az akkumulátor (+) pólusára.
F
N
yomja le függőleges irányban az E
gyűrűt, hogy megfelelően illeszkedjen az
akkumulátorhoz.
F
R
eteszelje a gyűrűt a beállítóretesz
széthúzásával, majd a D kar lehajtásával.
Gyakorlati tudnival
Page 293 of 428

291
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
Kilépés az üzemmódból
A gépjármű legközelebbi használatakor a fenti
funkciók automatikusan újraaktiválódnak.
F
A f
unkciók azonnali használatához indítsa
be a motort, majd hagyja járni:
-
a b
erendezések kb. 5 percig történő
használatához kevesebb mint 10 percig,
-
a b
erendezések kb. 30 percig történő
használatához több mint 10 percig.
Az akkumulátor megfelelő töltésének
biztosításához tartsa be a motor indításához
szükséges időtartamot.
Az akkumulátort ne próbálja a motor több
egymást követő újraindításával újratölteni.
Lemerült akkumulátorral a motort nem lehet
beindítani (lásd az „ Akkumulátor” c. részt).
Tehermentesítő üzemmód
A rendszer bizonyos funkciók vezérlését az
akkumulátor energiaszintjéhez igazítja.
Menet közben a tehermentesítés átmenetileg
kikapcsol bizonyos funkciókat, például
a légkondicionálót vagy a hátsó ablak
páramentesítését stb.
A kikapcsolt funkciók, amint azt a feltételek
lehetővé teszik, automatikusan ismét
működésbe lépnek.
Energiatakarékos üzemmód
Belépés az üzemmódba
Ezt követően az energiatakarékos üzemmódra
való áttérést jelző üzenet jelenik meg a
műszercsoport kijelzőjén, és az aktív funkciók
készenléti állapotba kerülnek.
Ha a készenléti állapotba történő áttérés
pillanatában éppen telefonbeszélgetést folytat,
a beszélgetés még kb. 10 percig folytatható az
autórádió kihangosító szettjével. Az akkumulátor megfelelő töltésének
biztosítása érdekében a rendszer bizonyos
funkciók használatának időtartamát
szabályozza.
Bizonyos funkciókat, így az audio- és
telematikai rendszert, az ablaktörlőket, a
tompított fényszórókat és a plafonlámpákat
összesen kb. 40 percig a motor leállítását
követően is használhatja.
7
Gyakorlati tudnival
Page 294 of 428
292
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
Ablaktörlő lapát cseréje
Az első ablaktörlő lapát
leszerelése előtt
F A gyújtás levételét követő egy percen belül működtesse az ablaktörlő-kapcsolót, hogy
a lapátok függőleges helyzetbe álljanak,
va
gy
F
a g
yújtás levételét követő egy perc
elteltével kézzel állítsa függőleges
helyzetbe a karokat.
Leszerelés
F Emelje meg az ablaktörlőkart.
F P attintsa le a lapátot és távolítsa el.
Felszerelés
F Illessze helyére az új lapátot és pattintsa fel.
F
Ó
vatosan hajtsa vissza a kart.
Az első ablaktörlő lapát
visszaszerelését követően
F Adja rá a gyújtást.
F A z ablaktörlők normál helyzetbe
állításához működtesse ismét az
ablaktörlő-kapcsolót.
Az ablaktörlőkarok cseréjét kizárólag
a CITROËN hálózatban vagy egy
szakszervizben végeztesse.
Gyakorlati tudnival
Page 295 of 428

293
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

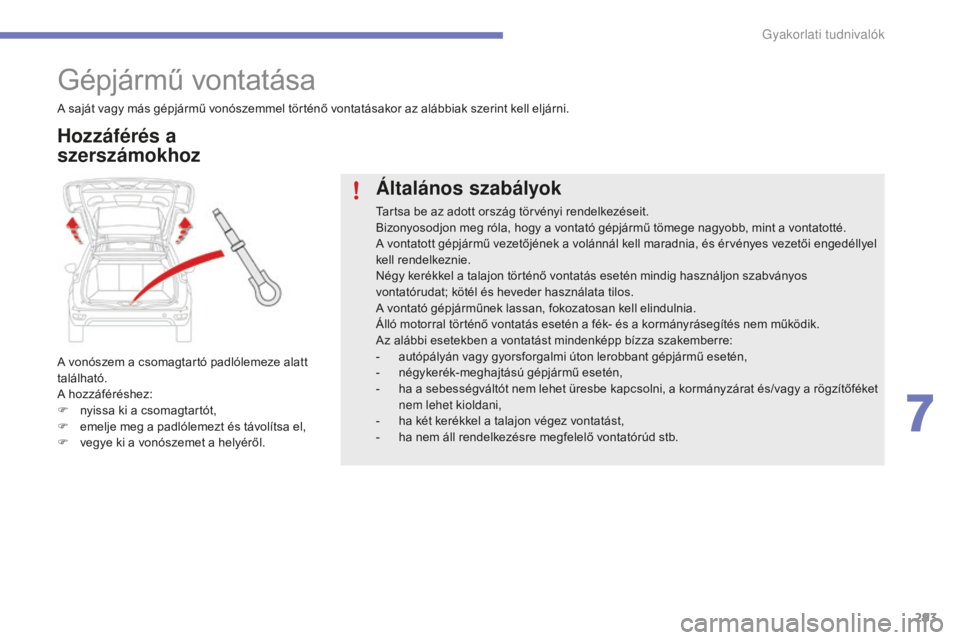

Gépjármű vontatása
A vonószem a csomagtartó padlólemeze alatt
található.
A hozzáféréshez:
F
n
yissa ki a csomagtartót,
F
e
melje meg a padlólemezt és távolítsa el,
F
v
egye ki a vonószemet a helyéről.
Általános szabályok
Tartsa be az adott ország törvényi rendelkezéseit.
Bizonyosodjon meg róla, hogy a vontató gépjármű tömege nagyobb, mint a vontatotté.
A vontatott gépjármű vezetőjének a volánnál kell maradnia, és érvényes vezetői engedéllyel
kell rendelkeznie.
Négy kerékkel a talajon történő vontatás esetén mindig használjon szabványos
vontatórudat; kötél és heveder használata tilos.
A vontató gépjárműnek lassan, fokozatosan kell elindulnia.
Álló motorral történő vontatás esetén a fék- és a kormányrásegítés nem működik.
Az alábbi esetekben a vontatást mindenképp bízza szakemberre:
-
a
utópályán vagy gyorsforgalmi úton lerobbant gépjármű esetén,
-
né
gykerék-meghajtású gépjármű esetén,
-
h
a a sebességváltót nem lehet üresbe kapcsolni, a kormányzárat és/vagy a rögzítőféket
nem lehet kioldani,
-
h
a két kerékkel a talajon végez vontatást,
-
h
a nem áll rendelkezésre megfelelő vontatórúd stb.
A saját vagy más gépjármű vonószemmel történő vontatásakor az alábbiak szerint kell eljárni.
Hozzáférés a
szerszámokhoz
7
Gyakorlati tudnival
Page 296 of 428

294
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
Más gépjármű vontatása
F Az alsó részén megnyomva távolítsa el a hátsó lökhárítón található fedőborítást.
F
C
savarja be a vonószemet ütközésig.
F
S
zerelje fel a vontatórudat.
F
K
apcsolja be mindkét jármű
elakadásjelzőjét.
F
L
assan induljon el, alacsony sebességgel
haladjon, és csak rövid távot tegyen meg.
F
B
al oldalán megnyomva távolítsa el az első
lökhárítón található fedőborítást.
F
C
savarja be a vonószemet ütközésig.
F
S
zerelje fel a vontatórudat.
F
A s
ebességváltó kart állítsa üresbe
(elektronikusan vezérelt vagy automata
sebességváltó esetén N helyzetbe).
Saját gépjármű vontatása
Ha figyelmen kívül hagyja ezt az
utasítást, bizonyos szerkezeti elemek
(fékrendszer, erőátviteli rendszer
stb.) károsodhatnak, és előfordulhat,
hogy a motor újraindítását követően a
fékrásegítés nem fog működni.
F
A g
yújtáskulcsot egy fokozattal elfordítva
oldja a kormányzárat, és engedje ki a
rögzítőféket.
F
K
apcsolja be mindkét jármű
elakadásjelzőjét.
F
L
assan induljon el, alacsony sebességgel
haladjon, és csak rövid távot tegyen meg.
Gyakorlati tudnival
