Page 281 of 428
279
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

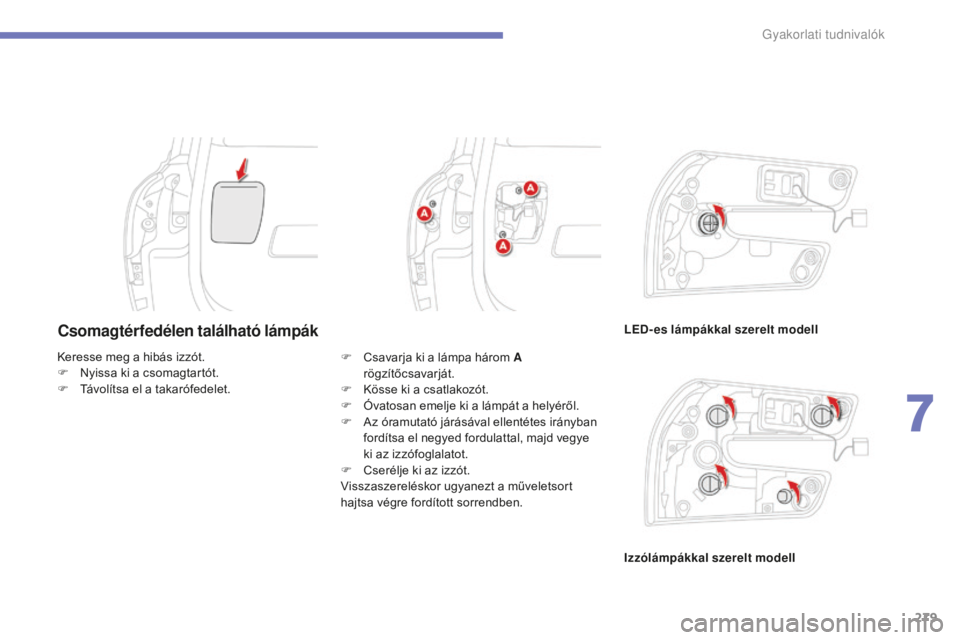

Csomagtérfedélen található lámpákLED-es lámpákkal szerelt modell
Izzólámpákkal szerelt modell
Keresse meg a hibás izzót.
F
N
yissa ki a csomagtartót.
F
T
ávolítsa el a takarófedelet. F
C
savarja ki a lámpa három A
rögzítőcsavarját.
F
K
össe ki a csatlakozót.
F
Ó
vatosan emelje ki a lámpát a helyéről.
F
A
z óramutató járásával ellentétes irányban
fordítsa el negyed fordulattal, majd vegye
ki az izzófoglalatot.
F
C
serélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
7
Gyakorlati tudnival
Page 282 of 428
280
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

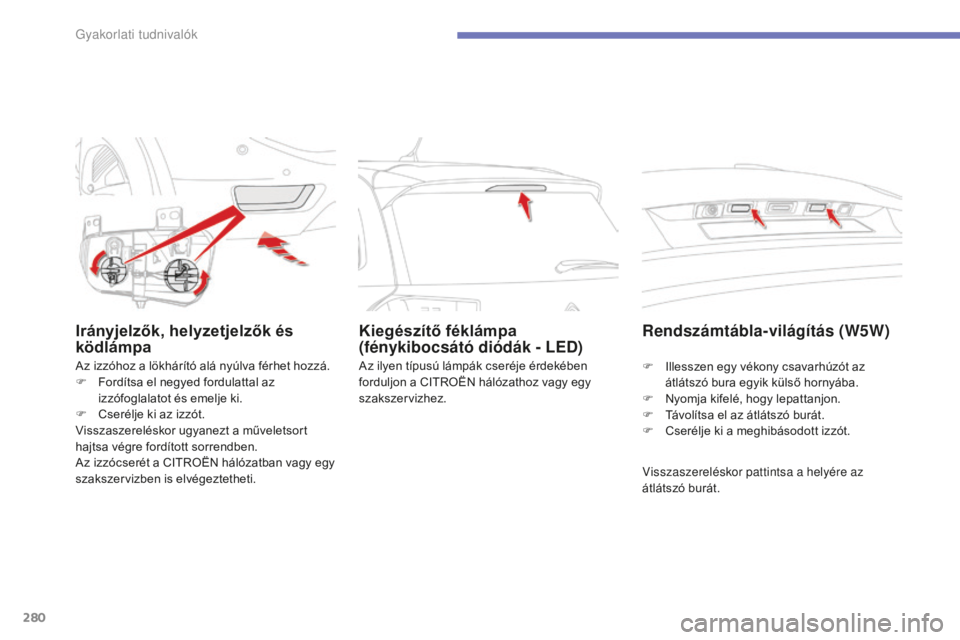

Irányjelzők, helyzetjelzők és
ködlámpa
Az izzóhoz a lökhárító alá nyúlva férhet hozzá.
F F ordítsa el negyed fordulattal az
izzófoglalatot és emelje ki.
F
C
serélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Az izzócserét a CITROËN hálózatban vagy egy
szakszervizben is elvégeztetheti. Az ilyen típusú lámpák cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Kiegészítő féklámpa
(fénykibocsátó diódák - LED)
Rendszámtábla-világítás (W5W)
visszaszereléskor pattintsa a helyére az
átlátszó burát. F
I
llesszen egy vékony csavarhúzót az
átlátszó bura egyik külső hornyába.
F
N
yomja kifelé, hogy lepattanjon.
F
T
ávolítsa el az átlátszó burát.
F
C
serélje ki a meghibásodott izzót.
Gyakorlati tudnival
Page 283 of 428

281
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
A biztosíték cseréje előtt:
F k i kell deríteni és meg kell szüntetni a hiba
okát,
F
k
i kell kapcsolni minden elektromos
fogyasztót,
F
l
e kell állítani a gépjárművet és le kell venni
a gyújtást,
F
a k
övetkező oldalakon közölt táblázatok és
ábrák segítségével azonosítani kell a hibás
biztosítékot.

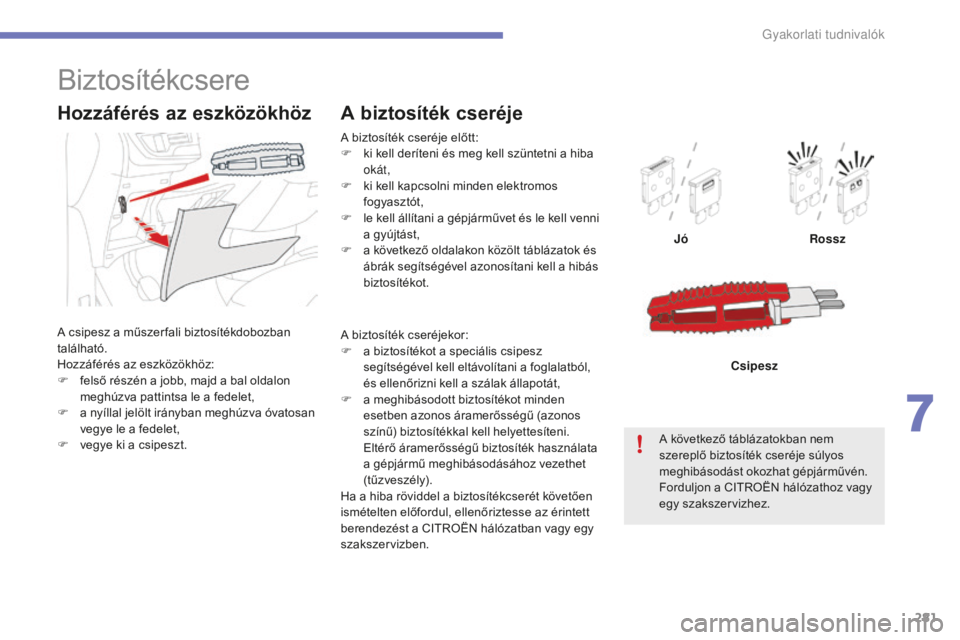

A biztosíték cseréje
Jó Rossz
A következő táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodást okozhat gépjárművén.
Forduljon a CITROËN hálózathoz vagy
egy szakszervizhez. Csipesz
Biztosítékcsere
A csipesz a műszer fali biztosítékdobozban
található.
Hozzáférés az eszközökhöz:
F
f
első részén a jobb, majd a bal oldalon
meghúzva pattintsa le a fedelet,
F
a n
yíllal jelölt irányban meghúzva óvatosan
vegye le a fedelet,
F
v
egye ki a csipeszt.
Hozzáférés az eszközökhöz
A biztosíték cseréjekor:
F a b iztosítékot a speciális csipesz
segítségével kell eltávolítani a foglalatból,
és ellenőrizni kell a szálak állapotát,
F
a m
eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal kell helyettesíteni.
Eltérő áramerősségű biztosíték használata
a gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a CITROËN hálózatban vagy egy
szakszervizben.
7
Gyakorlati tudnival
Page 284 of 428

282
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
A CITROËN semminemű felelősséget
nem vállal a nem a CITROËN által
ajánlott, nem általa szállított vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok
használata miatt bekövetkező
meghibásodásokért, ill. a gépjármű
javításából eredő költségekért,
különösen, ha a csatlakoztatott
kiegészítő berendezések összes
áramfelvétele meghaladja a 10 mA-t.
Elektromos tartozékok
beszerelése
Gépjárművének elektromos áramkörét a
szériafelszerelésként vagy opcionálisan
beszerelhető berendezések
működéséhez méretezték.
bá
rmely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.

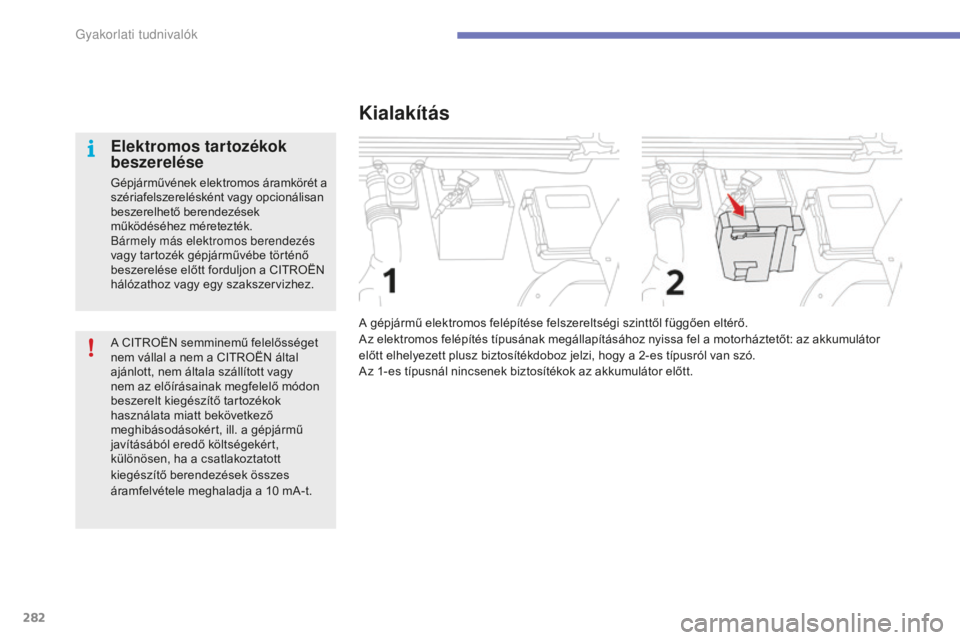

Kialakítás
A gépjármű elektromos felépítése felszereltségi szinttől függően eltérő.
Az elektromos felépítés típusának megállapításához nyissa fel a motorháztetőt: az akkumulátor
előtt elhelyezett plusz biztosítékdoboz jelzi, hogy a 2-es típusról van szó.
Az 1-es típusnál nincsenek biztosítékok az akkumulátor előtt.
Gyakorlati tudnival
Page 285 of 428
283
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
1- es típusú biztosítékok táblázata
1. biztosítékdoboz
Műszerfali biztosítékok
A biztosítékdoboz a műszer fal alsó részén
található (bal oldalon).
Hozzáférés a biztosítékokhoz
F Lásd a „Hozzáférés az eszközökhöz” c. részt.
Biztosíték számaÁramerősségFunkciók
F8 5
A Kormánynál elhelyezett kapcsolók
F18 20
A Érintőképernyő, audio- és navigációs rendszer, CD-lejátszó,
USB- és tartozékcsatlakozók
F16 15
A Első 12
voltos csatlakozó
F15 15
A Csomagtéri 12
voltos csatlakozó
F28 5
A START/STOP gomb
F30 15
A Hátsó ablaktörlő
F27 15
A Első ablakmosó-szivattyú, hátsó ablakmosó-szivattyú
F26 15
A Kürt
F20 5
A
lég
zsákok
F21 5
A Műszercsoport
F19 5
A Eső- és fényérzékelő
F12 5
A Szabad kezes indítóegység
F2 5
A Fényszórók kézi beállítása
7
Gyakorlati tudnival
Page 286 of 428
284
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
2. biztosítékdoboz
Biztosíték számaÁramerősségFunkciók
F9 15
A Hátsó 12
voltos csatlakozó
Gyakorlati tudnival
Page 287 of 428
285
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
2- es típusú biztosítékok táblázata
Biztosíték számaÁramerősségFunkciók
F3 3
A START/STOP gomb
F6A 15
A Érintőképernyő, audio- és navigációs rendszer, CD-lejátszó,
USB- és tartozékcsatlakozók
F8 5
A Riasztó
F9 3
A Kormánynál elhelyezett kapcsolók
F19 5
A Műszercsoport
F24 3
A Eső- és fényérzékelő
F25 5
A
lég
zsákok
F33 3
A
ve
zetési helyzet memorizálása
F34 5
A Elektromos szervokormány
F13 10
A Első 12
voltos csatlakozó
F14 10
A Csomagtéri 12
voltos csatlakozó
F16 3
A Az első üléssor plafonlámpájába beépített térképolvasók
F27 5
A Elektronikusan vezérelt sebességváltó váltókarja
F30 20
A Hátsó ablaktörlő
F38 3
A Fényszórók kézi beállítása
7
Gyakorlati tudnival
Page 288 of 428
286
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

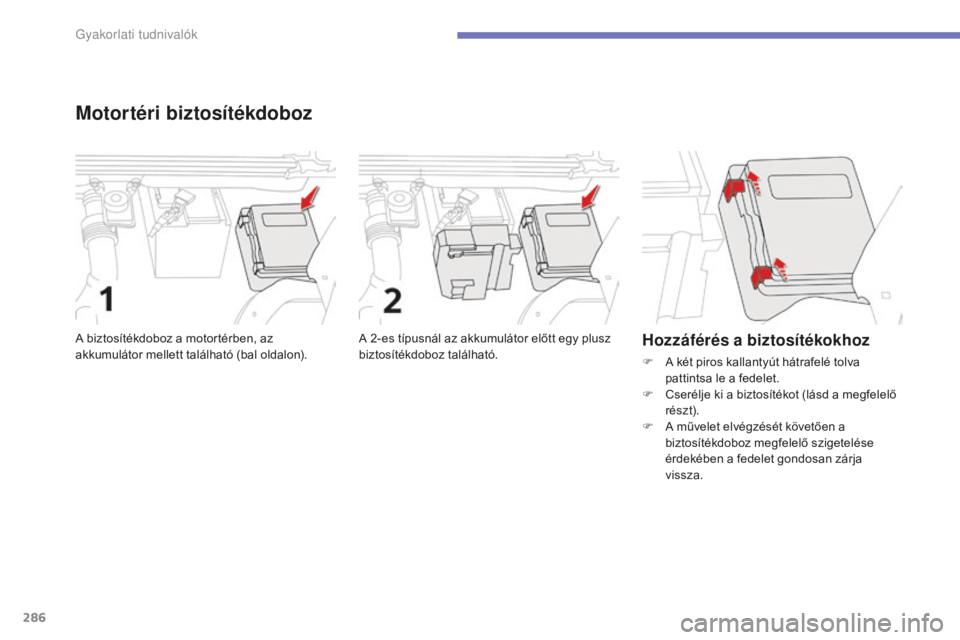

Motortéri biztosítékdoboz
A 2-es típusnál az akkumulátor előtt egy plusz
biztosítékdoboz található.
A biztosítékdoboz a motortérben, az
akkumulátor mellett található (bal oldalon).Hozzáférés a biztosítékokhoz
F A két piros kallantyút hátrafelé tolva
pattintsa le a fedelet.
F
C
serélje ki a biztosítékot (lásd a megfelelő
részt).
F
A m
űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja
vissza.
