2015 CITROEN C4 SPACETOURER Kezelési útmutató (in Hungarian)

215

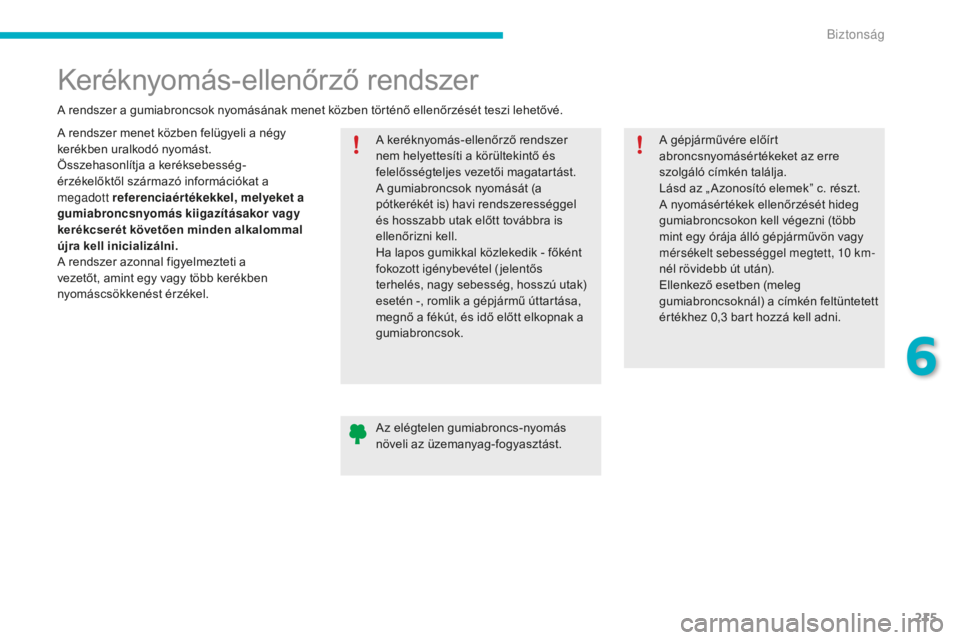

Keréknyomás-ellenőrző rendszer
A rendszer menet közben felügyeli a négy
kerékben uralkodó nyomást.
Összehasonlítja a keréksebesség-
érzékelőktől származó információkat a
megadott referenciaértékekkel, melyeket a
gumiabroncsnyomás kiigazításakor vagy
kerékcserét követően minden alkalommal
újra kell inicializálni.
A rendszer azonnal figyelmezteti a
vezetőt, amint egy vagy több kerékben
nyomáscsökkenést érzékel.A keréknyomás-ellenőrző rendszer
nem helyettesíti a körültekintő és
felelősségteljes vezetői magatartást.
A gumiabroncsok nyomását (a
pótkerékét is) havi rendszerességgel
és hosszabb utak előtt továbbra is
ellenőrizni kell.
Ha lapos gumikkal közlekedik - főként
fokozott igénybevétel ( jelentős
terhelés, nagy sebesség, hosszú utak)
esetén -, romlik a gépjármű úttartása,
megnő a fékút, és idő előtt elkopnak a
gumiabroncsok.
A rendszer a gumiabroncsok nyomásának menet közben történő ellenőrzését teszi lehetővé.
A gépjárművére előírt
abroncsnyomásértékeket az erre
szolgáló címkén találja.
Lásd az „ Azonosító elemek” c. részt.
A nyomásértékek ellenőrzését hideg
gumiabroncsokon kell végezni (több
mint egy órája álló gépjárművön vagy
mérsékelt sebességgel megtett, 10


km-
nél rövidebb út után).
Ellenkező esetben (meleg
gumiabroncsoknál) a címkén feltüntetett
értékhez 0,3
bart hozzá kell adni.
Az elégtelen gumiabroncs-nyomás
növeli az üzemanyag-fogyasztást.
6
biztonság

216

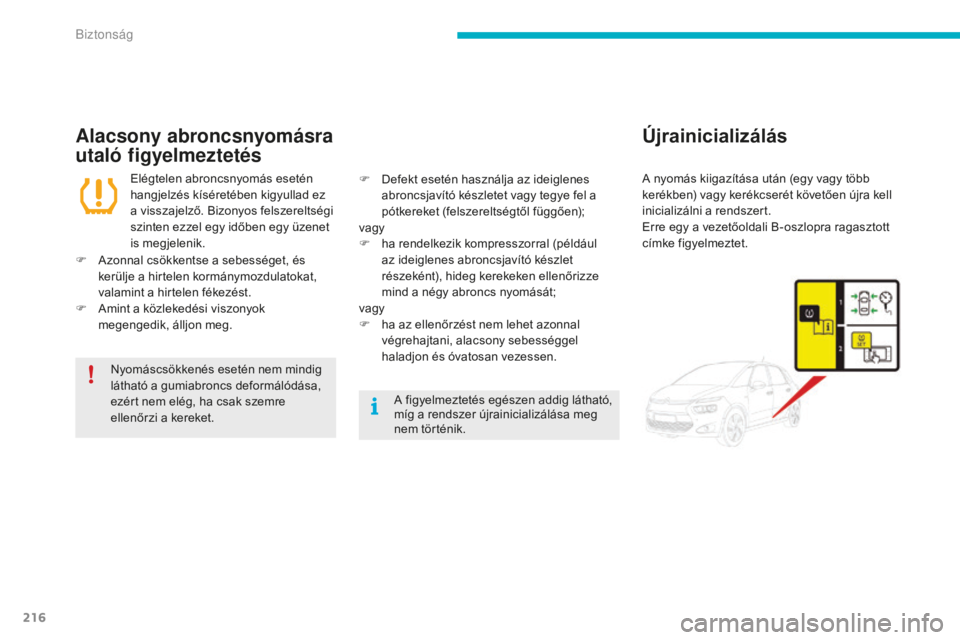

Alacsony abroncsnyomásra
utaló figyelmeztetésÚjrainicializálás
Elégtelen abroncsnyomás esetén
hangjelzés kíséretében kigyullad ez
a visszajelző. Bizonyos felszereltségi
szinten ezzel egy időben egy üzenet
is megjelenik. A nyomás kiigazítása után (egy vagy több
kerékben) vagy kerékcserét követően újra kell
inicializálni a rendszert.
Erre egy a vezetőoldali B-oszlopra ragasztott
címke figyelmeztet.
F

A

zonnal csökkentse a sebességet, és
kerülje a hirtelen kormánymozdulatokat,
valamint a hirtelen fékezést.
F

A

mint a közlekedési viszonyok
megengedik, álljon meg. F
D efekt esetén használja az ideiglenes
abroncsjavító készletet vagy tegye fel a
pótkereket (felszereltségtől függően);
vagy
F

h
a rendelkezik kompresszorral (például
az ideiglenes abroncsjavító készlet
részeként), hideg kerekeken ellenőrizze
mind a négy abroncs nyomását;
vagy
F

h
a az ellenőrzést nem lehet azonnal
végrehajtani, alacsony sebességgel
haladjon és óvatosan vezessen.
Nyomáscsökkenés esetén nem mindig
látható a gumiabroncs deformálódása,
ezért nem elég, ha csak szemre
ellenőrzi a kereket. A figyelmeztetés egészen addig látható,
míg a rendszer újrainicializálása meg
nem történik.
Biztonság

217

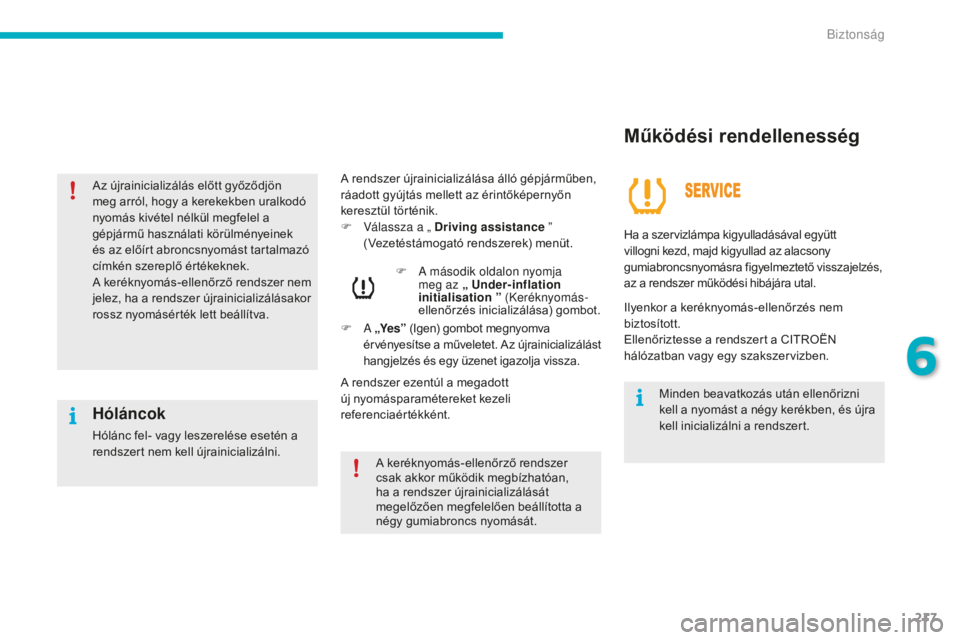

A rendszer újrainicializálása álló gépjárműben,
ráadott gyújtás mellett az érintőképernyőn
keresztül történik.
F v
á
lassza a „ Driving assistance ”
(Vezetéstámogató rendszerek) menüt.
F
a második oldalon nyomja
meg az „ Under-inflation
initialisation ” (Keréknyomás-
ellenőrzés inicializálása) gombot.
F
a

„Ye s ” (Igen) gombot megnyomva
érvényesítse a műveletet. Az újrainicializálást
hangjelzés és egy üzenet igazolja vissza.
A rendszer ezentúl a megadott
új nyomásparamétereket kezeli
referenciaértékként.
Működési rendellenesség
Ha a szervizlámpa kigyulladásával együtt
villogni kezd, majd kigyullad az alacsony
gumiabroncsnyomásra figyelmeztető visszajelzés,
az a rendszer működési hibájára utal.
Ilyenkor a keréknyomás-ellenőrzés nem
biztosított.
Ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben.
Minden beavatkozás után ellenőrizni
kell a nyomást a négy kerékben, és újra
kell inicializálni a rendszert.
A keréknyomás-ellenőrző rendszer
csak akkor működik megbízhatóan,
ha a rendszer újrainicializálását
megelőzően megfelelően beállította a
négy gumiabroncs nyomását.
Hóláncok
Hólánc fel- vagy leszerelése esetén a
rendszert nem kell újrainicializálni. Az újrainicializálás előtt győződjön
meg arról, hogy a kerekekben uralkodó
nyomás kivétel nélkül megfelel a
gépjármű használati körülményeinek
és az előírt abroncsnyomást tartalmazó
címkén szereplő értékeknek.
A keréknyomás-ellenőrző rendszer nem
jelez, ha a rendszer újrainicializálásakor
rossz nyomásérték lett beállítva.
6
biztonság

218

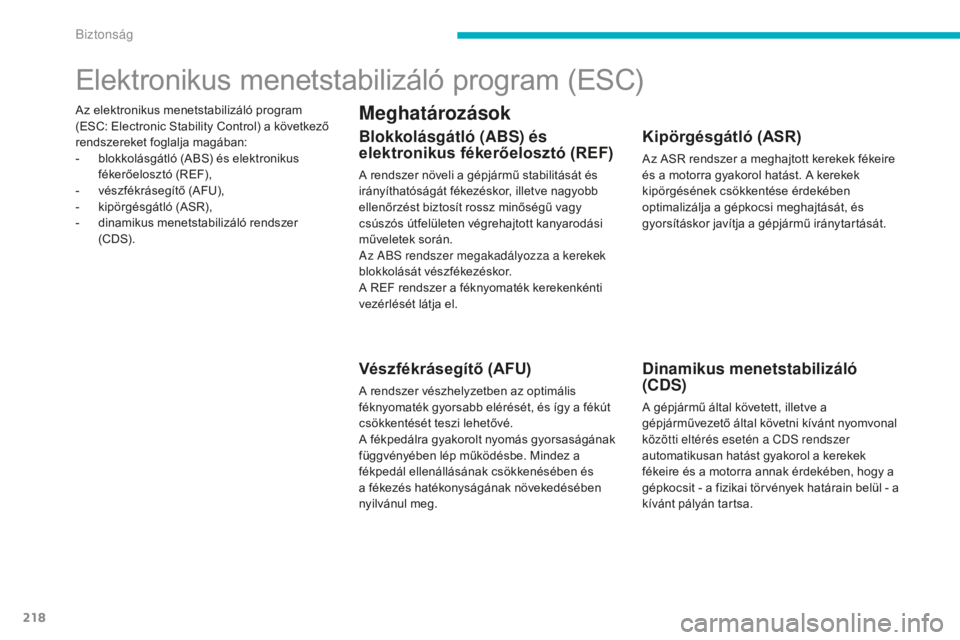

Az elektronikus menetstabilizáló program
(ESC: Electronic Stability Control) a következő
rendszereket foglalja magában:
-
b
lokkolásgátló (ABS) és elektronikus
fékerőelosztó (REF),
-

v
észfékrásegítő (AFU),
-

k
ipörgésgátló (ASR),
-

d
inamikus menetstabilizáló rendszer
(CDS).
Elektronikus menetstabilizáló program (ESC)
Meghatározások
Blokkolásgátló (ABS) és
elektronikus fékerőelosztó (REF)
A rendszer növeli a gépjármű stabilitását és
irányíthatóságát fékezéskor, illetve nagyobb
ellenőrzést biztosít rossz minőségű vagy
csúszós útfelületen végrehajtott kanyarodási
műveletek során.
az

abs rendszer megakadályozza a kerekek
blokkolását vészfékezéskor.
A REF rendszer a féknyomaték kerekenkénti
vezérlését látja el.
Vészfékrásegítő (AFU)
A rendszer vészhelyzetben az optimális
féknyomaték gyorsabb elérését, és így a fékút
csökkentését teszi lehetővé.
A fékpedálra gyakorolt nyomás gyorsaságának
függvényében lép működésbe. Mindez a
fékpedál ellenállásának csökkenésében és
a fékezés hatékonyságának növekedésében
nyilvánul meg.
Kipörgésgátló (ASR)
Az ASR rendszer a meghajtott kerekek fékeire
és a motorra gyakorol hatást. A kerekek
kipörgésének csökkentése érdekében
optimalizálja a gépkocsi meghajtását, és
gyorsításkor javítja a gépjármű iránytartását.
Dinamikus menetstabilizáló
(CDS)
A gépjármű által követett, illetve a
gépjárművezető által követni kívánt nyomvonal
közötti eltérés esetén a C
d

s rendszer
automatikusan hatást gyakorol a kerekek
fékeire és a motorra annak érdekében, hogy a
gépkocsit - a fizikai törvények határain belül - a
kívánt pályán tartsa.
Biztonság

219

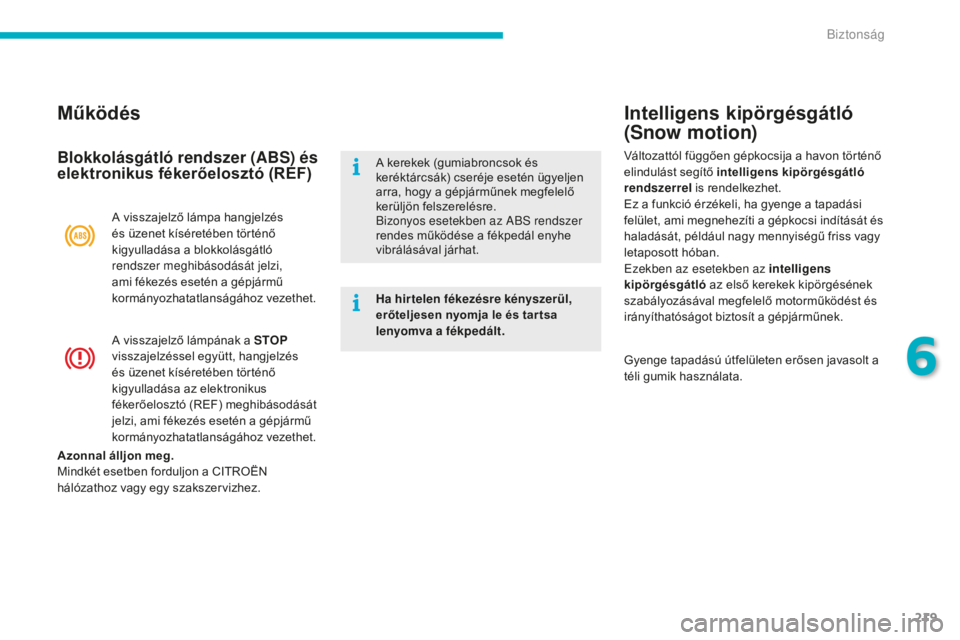

Intelligens kipörgésgátló
(Snow motion)
A visszajelző lámpának a STOP
visszajelzéssel együtt, hangjelzés
és üzenet kíséretében történő
kigyulladása az elektronikus
fékerőelosztó (REF) meghibásodását
jelzi, ami fékezés esetén a gépjármű
kormányozhatatlanságához vezethet.
Működés
A visszajelző lámpa hangjelzés
és üzenet kíséretében történő
kigyulladása a blokkolásgátló
rendszer meghibásodását jelzi,
ami fékezés esetén a gépjármű
kormányozhatatlanságához vezethet. Változattól függően gépkocsija a havon történő
elindulást segítő intelligens kipörgésgátló
rendszerrel
is rendelkezhet.
Ez a funkció érzékeli, ha gyenge a tapadási
felület, ami megnehezíti a gépkocsi indítását és
haladását, például nagy mennyiségű friss vagy
letaposott hóban.
ez

ekben az esetekben az intelligens
kipörgésgátló az első kerekek kipörgésének
szabályozásával megfelelő motorműködést és
irányíthatóságot biztosít a gépjárműnek.
Gyenge tapadású útfelületen erősen javasolt a
téli gumik használata.
Blokkolásgátló rendszer (ABS) és
elektronikus fékerőelosztó (REF)A kerekek (gumiabroncsok és
keréktárcsák) cseréje esetén ügyeljen
arra, hogy a gépjárműnek megfelelő
kerüljön felszerelésre.
bi

zonyos esetekben az abs rendszer
rendes működése a fékpedál enyhe
vibrálásával járhat.
Ha hirtelen fékezésre kényszerül,
erőteljesen nyomja le és tar tsa
lenyomva a fékpedált.
Azonnal álljon meg.
Mindkét esetben forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
6
Biztonság

220

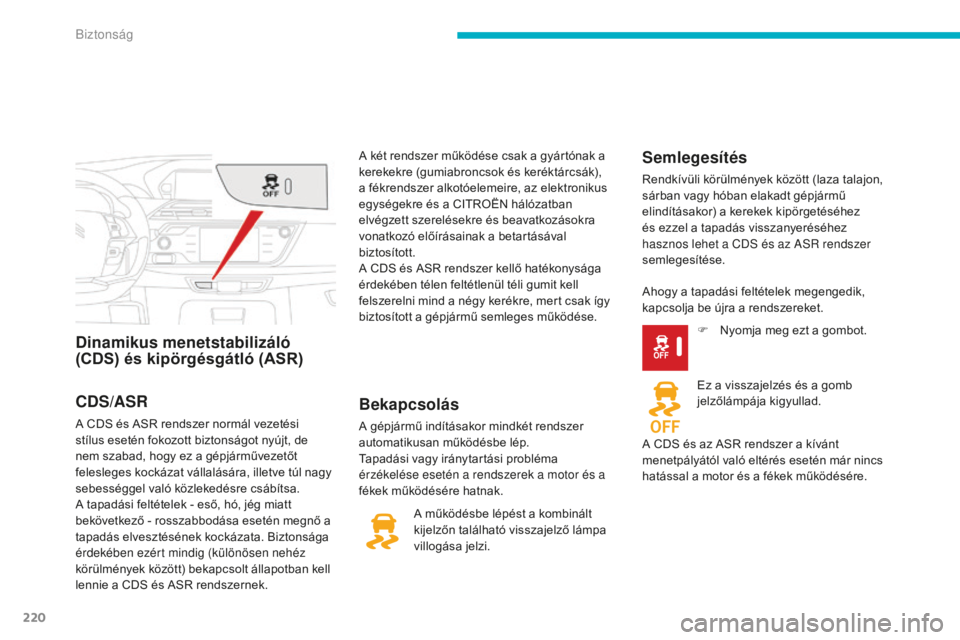

Dinamikus menetstabilizáló
(CDS) és kipörgésgátló (ASR)Bekapcsolás
A gépjármű indításakor mindkét rendszer
automatikusan működésbe lép.
Tapadási vagy iránytartási probléma
érzékelése esetén a rendszerek a motor és a
fékek működésére hatnak.
Semlegesítés
Rendkívüli körülmények között (laza talajon,
sárban vagy hóban elakadt gépjármű
elindításakor) a kerekek kipörgetéséhez
és ezzel a tapadás visszanyeréséhez
hasznos lehet a C
d

s és az as
R r
endszer
semlegesítése.
A működésbe lépést a kombinált
kijelzőn található visszajelző lámpa
villogása jelzi. Ahogy a tapadási feltételek megengedik,
kapcsolja be újra a rendszereket.
F

N
yomja meg ezt a gombot.
Ez a visszajelzés és a gomb
jelzőlámpája kigyullad.
A CDS és az ASR rendszer a kívánt
menetpályától való eltérés esetén már nincs
hatással a motor és a fékek működésére.
CDS/ASR
A CDS és ASR rendszer normál vezetési
stílus esetén fokozott biztonságot nyújt, de
nem szabad, hogy ez a gépjárművezetőt
felesleges kockázat vállalására, illetve túl nagy
sebességgel való közlekedésre csábítsa.
A tapadási feltételek - eső, hó, jég miatt
bekövetkező - rosszabbodása esetén megnő a
tapadás elvesztésének kockázata. Biztonsága
érdekében ezért mindig (különösen nehéz
körülmények között) bekapcsolt állapotban kell
lennie a CDS és ASR rendszernek. A két rendszer működése csak a gyártónak a
kerekekre (gumiabroncsok és keréktárcsák),
a fékrendszer alkotóelemeire, az elektronikus
egységekre és a CITROËN hálózatban
elvégzett szerelésekre és beavatkozásokra
vonatkozó előírásainak a betartásával
biztosított.
A CDS és ASR rendszer kellő hatékonysága
érdekében télen feltétlenül téli gumit kell
felszerelni mind a négy kerékre, mert csak így
biztosított a gépjármű semleges működése.
Biztonság

221
Ütközést követően ellenőriztesse a két
rendszert a CITROËN hálózatban vagy
egy szakszervizben.
Működési rendellenesség

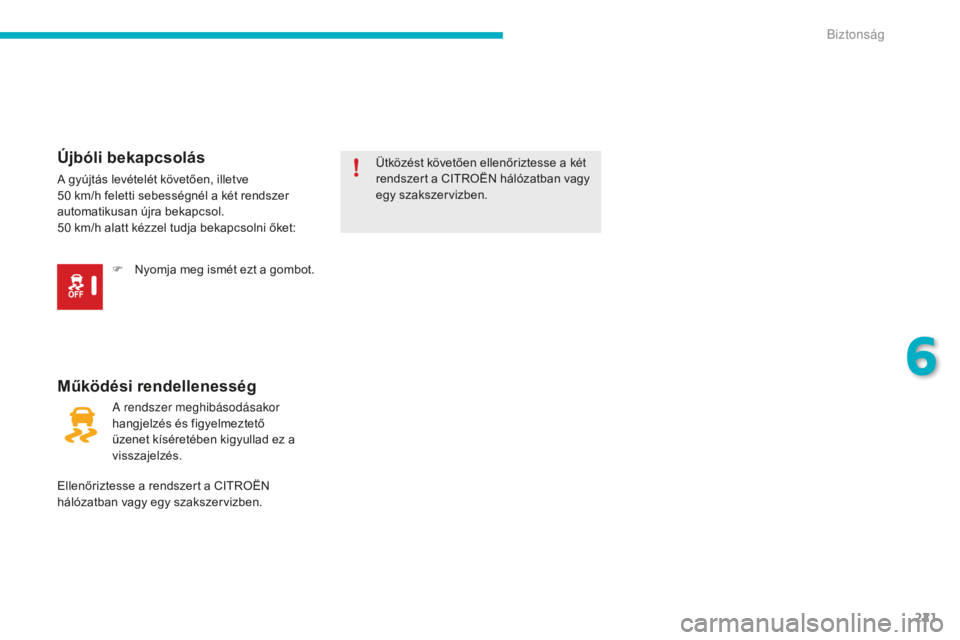

Újbóli bekapcsolás
A gyújtás levételét követően, illetve
50
km/h feletti sebességnél a két rendszer
automatikusan újra bekapcsol.
50
km/h alatt kézzel tudja bekapcsolni őket: F

N
yomja meg ismét ezt a gombot.
a r

endszer meghibásodásakor
hangjelzés és figyelmeztető
üzenet kíséretében kigyullad ez a
visszajelzés.
Ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben.
6
biztonság

222

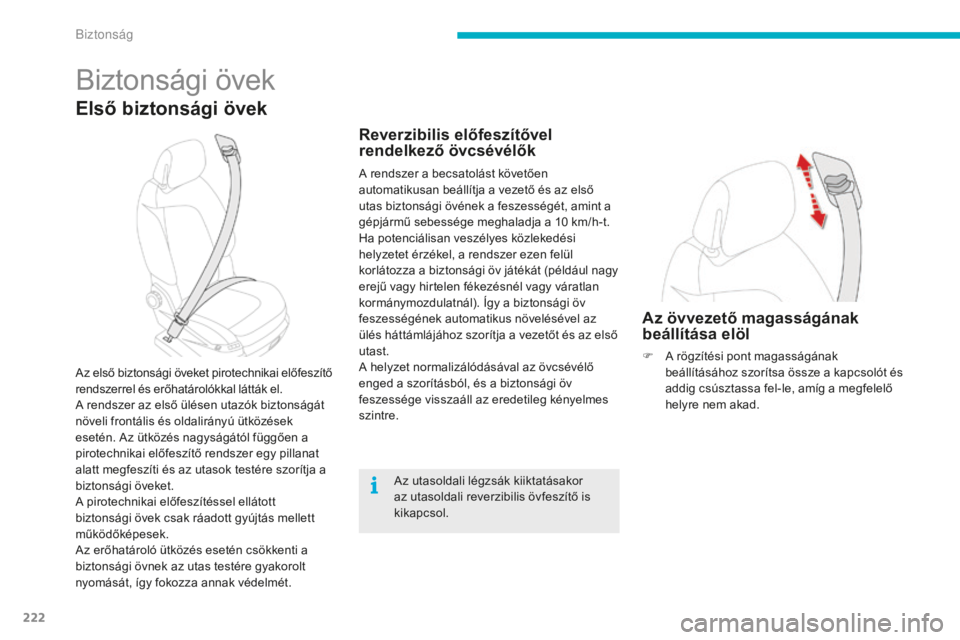

Biztonsági övek
Első biztonsági övek
Az első biztonsági öveket pirotechnikai előfeszítő
rendszerrel és erőhatárolókkal látták el.
A rendszer az első ülésen utazók biztonságát
növeli frontális és oldalirányú ütközések
esetén. Az ütközés nagyságától függően a
pirotechnikai előfeszítő rendszer egy pillanat
alatt megfeszíti és az utasok testére szorítja a
biztonsági öveket.
A pirotechnikai előfeszítéssel ellátott
biztonsági övek csak ráadott gyújtás mellett
működőképesek.
Az erőhatároló ütközés esetén csökkenti a
biztonsági övnek az utas testére gyakorolt
nyomását, így fokozza annak védelmét.
Reverzibilis előfeszítővel
rendelkező övcsévélők
A rendszer a becsatolást követően
automatikusan beállítja a vezető és az első
utas biztonsági övének a feszességét, amint a
gépjármű sebessége meghaladja a 10 km/h-t.
Ha potenciálisan veszélyes közlekedési
helyzetet érzékel, a rendszer ezen felül
korlátozza a biztonsági öv játékát (például nagy
erejű vagy hirtelen fékezésnél vagy váratlan
kormánymozdulatnál). Így a biztonsági öv
feszességének automatikus növelésével az
ülés háttámlájához szorítja a vezetőt és az első
utast.
A helyzet normalizálódásával az övcsévélő
enged a szorításból, és a biztonsági öv
feszessége visszaáll az eredetileg kényelmes
szintre.
Az utasoldali légzsák kiiktatásakor
az utasoldali reverzibilis övfeszítő is
kikapcsol.
Az övvezető magasságának
beállítása elöl
F A rögzítési pont magasságának beállításához szorítsa össze a kapcsolót és
addig csúsztassa fel-le, amíg a megfelelő
helyre nem akad.
B
