2015 CITROEN C4 SPACETOURER Kezelési útmutató (in Hungarian)

183
C4-Picasso-II_hu_Chap04_conduite_ed01-2014

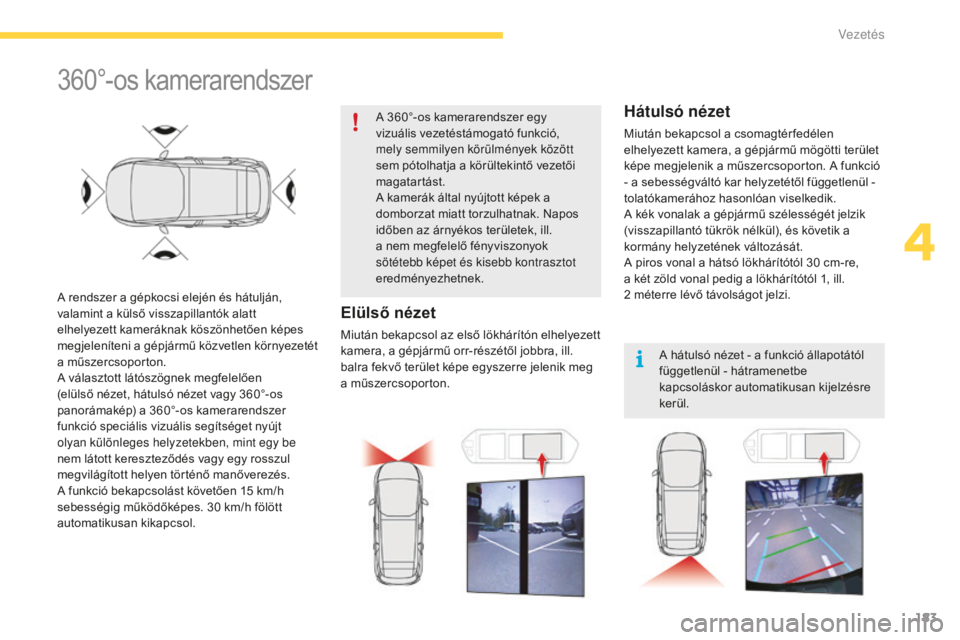

360°-os kamerarendszer
A rendszer a gépkocsi elején és hátulján,
valamint a külső visszapillantók alatt
elhelyezett kameráknak köszönhetően képes
megjeleníteni a gépjármű közvetlen környezetét
a műszercsoporton.
A választott látószögnek megfelelően
(elülső nézet, hátulsó nézet vagy 360°-os
panorámakép) a 360°-os kamerarendszer
funkció speciális vizuális segítséget nyújt
olyan különleges helyzetekben, mint egy be
nem látott kereszteződés vagy egy rosszul
megvilágított helyen történő manőverezés.
A funkció bekapcsolást követően 15 km/h
sebességig működőképes. 30
km/h fölött
automatikusan kikapcsol. A 360°-os kamerarendszer egy
vizuális vezetéstámogató funkció,
mely semmilyen körülmények között
sem pótolhatja a körültekintő vezetői
magatartást.
A kamerák által nyújtott képek a
domborzat miatt torzulhatnak. Napos
időben az árnyékos területek, ill.
a nem megfelelő fényviszonyok
sötétebb képet és kisebb kontrasztot
eredményezhetnek.
Elülső nézet
Miután bekapcsol az első lökhárítón elhelyezett
kamera, a gépjármű orr-részétől jobbra, ill.
balra fekvő terület képe egyszerre jelenik meg
a műszercsoporton.
Hátulsó nézet
Miután bekapcsol a csomagtér fedélen
elhelyezett kamera, a gépjármű mögötti terület
képe megjelenik a műszercsoporton. A funkció
- a sebességváltó kar helyzetétől függetlenül -
tolatókamerához hasonlóan viselkedik.
A kék vonalak a gépjármű szélességét jelzik
(visszapillantó tükrök nélkül), és követik a
kormány helyzetének változását.
A piros vonal a hátsó lökhárítótól 30
cm-re,
a két zöld vonal pedig a lökhárítótól 1, ill.
2
méterre lévő távolságot jelzi. A hátulsó nézet - a funkció állapotától
függetlenül - hátramenetbe
kapcsoláskor automatikusan kijelzésre
kerül.
4
vezetés

184
C4-Picasso-II_hu_Chap04_conduite_ed01-2014

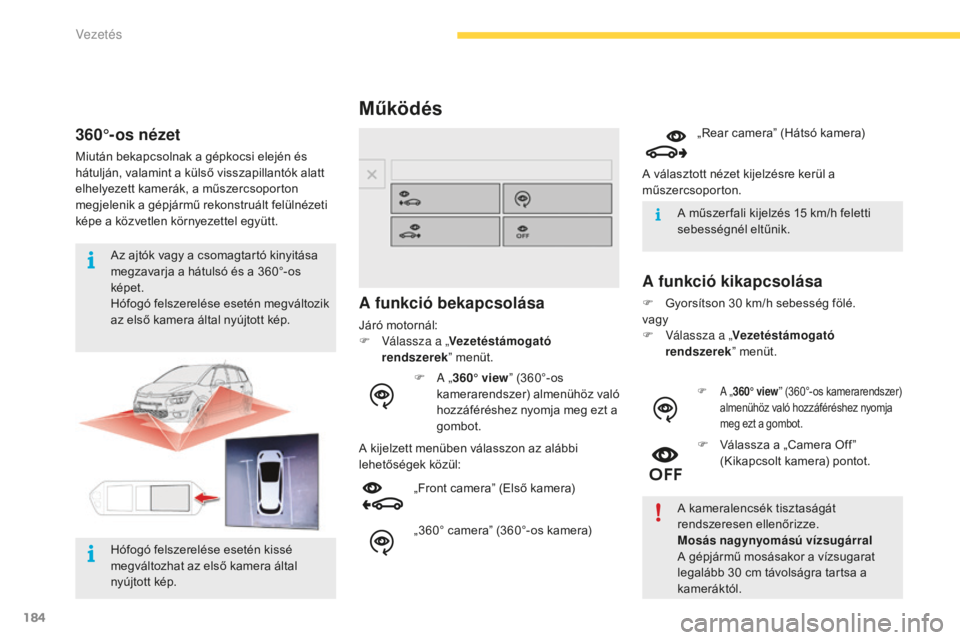

Működés
A funkció bekapcsolása
Járó motornál:
F vá lassza a „ Vezetéstámogató
rendszerek ” menüt.
A kijelzett menüben válasszon az alábbi
lehetőségek közül:
A funkció kikapcsolása
F Gyorsítson 30 km/h sebesség fölé.
vagy
F
v
á
lassza a „ Vezetéstámogató
rendszerek ” menüt.
A kameralencsék tisztaságát
rendszeresen ellenőrizze.
Mosás nagynyomású vízsugárral
A gépjármű mosásakor a vízsugarat
legalább 30
cm távolságra tartsa a
kameráktól.
F
a
„ 360° view ” (360°-os
kamerarendszer) almenühöz való
hozzáféréshez nyomja meg ezt a
gombot.
F a „360° view” (360°-os kamerarendszer)
almenühöz való hozzáféréshez nyomja
meg ezt a gombot.
F Válassza a „Camera Off ” (Kikapcsolt kamera) pontot.
„Front camera” (Első kamera)
„360° camera” (360°-os kamera) „Rear camera” (Hátsó kamera)
A választott nézet kijelzésre kerül a
műszercsoporton.
360°-os nézet
Miután bekapcsolnak a gépkocsi elején és
hátulján, valamint a külső visszapillantók alatt
elhelyezett kamerák, a műszercsoporton
megjelenik a gépjármű rekonstruált felülnézeti
képe a közvetlen környezettel együtt. Az ajtók vagy a csomagtartó kinyitása
megzavarja a hátulsó és a 360°-os
képet.
Hófogó felszerelése esetén megváltozik
az első kamera által nyújtott kép. A műszer fali kijelzés 15
km/h feletti
sebességnél eltűnik.
Hófogó felszerelése esetén kissé
megváltozhat az első kamera által
nyújtott kép.
Vezetés

185
C4-Picasso-II_hu_Chap04_conduite_ed01-2014
Park assist
A rendszer egy aktív parkolássegítő
berendezés, mely felméri a parkolóhelyet, majd
a beparkolás érdekében átveszi a kormánymű
vezérlését.
Gondoskodik a kormányzásról, míg a vezető
a gázadást, a fékezést, a sebességváltást
és a tengelykapcsolást (mechanikus
sebességváltó esetén) végzi. A beállási
és kiállási szakaszokban vizuális és
hangjelzésekkel segíti a vezetőt a biztonságos
manőverezésben. Több előre-hátra történő
manőverre is szükség lehet.A manőverezési szakaszok közben a
kormánykerék gyors mozgást végez:
ne fogja meg, ne tegye be a kezét a
kormányküllők közé, és ügyeljen a bő
ruhadarabokra, sálakra, táskákra, mert
sérülés veszélye állhat fenn.
Ha a Park Assist be van kapcsolva,
megakadályozza, hogy a
s
t
op &
Start rendszer STOP üzemmódba
kapcsoljon. STOP üzemmódban a
Park Assist bekapcsolásakor a motor
újraindul.
a P

ark a
s
sist rendszer semmilyen
körülmények között sem pótolhatja a
körültekintő vezetői magatartást.
A vezetőnek mindvégig uralnia kell a
gépjárművet, és meg kell győződnie
arról, hogy manőverezés közben a tér
mindvégig szabad.
Bizonyos esetekben előfordulhat, hogy
az érzékelők nem képesek érzékelni a
holtterükben található apróbb akadályokat.
A vezető a kormány megragadásával bármikor
visszaveheti a kormányzás irányítását. A Park Assist rendszer a következő
manőverekhez nyújt segítséget:
-

b
eállás járdaszegéllyel párhuzamos
parkolóhelyre
-

k
iállás járdaszegéllyel párhuzamos
parkolóhelyről
-

b
eállás járdaszegélyre merőleges
parkolóhelyre A Park Assist maximum 4

m
anőverezési
szakasz erejéig nyújt segítséget, azután
kikapcsol. Ha úgy ítéli, hogy a gépjármű
helyzete nem megfelelő, a parkolási
manőver befejezéséhez át kell vennie a
kormányzás irányítását.
A Park Assist funkció csak járó
motornál működőképes.
4
vezetés

186
C4-Picasso-II_hu_Chap04_conduite_ed01-2014

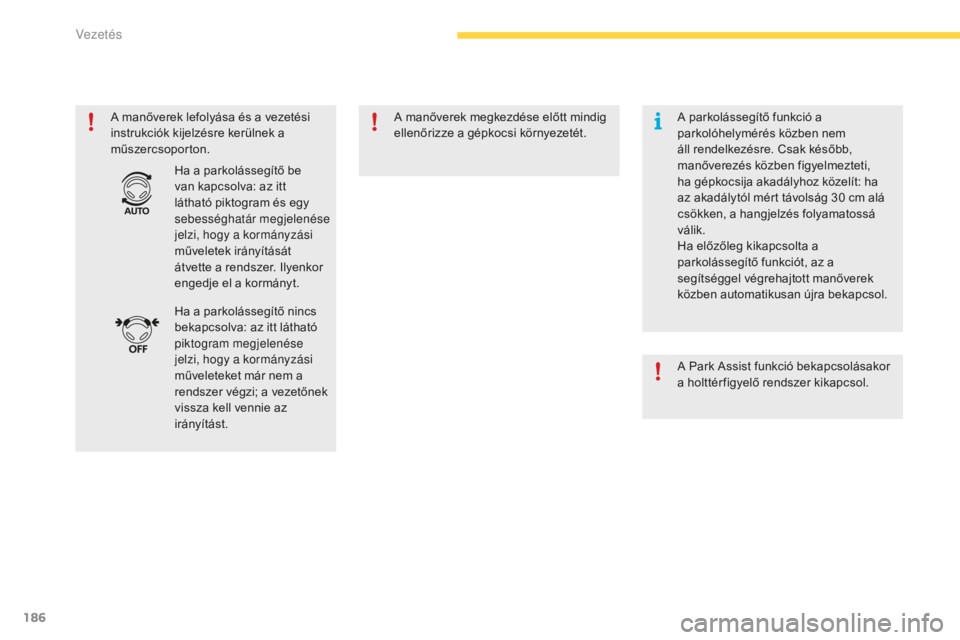

A manőverek lefolyása és a vezetési
instrukciók kijelzésre kerülnek a
műszercsoporton.A manőverek megkezdése előtt mindig
ellenőrizze a gépkocsi környezetét.
Ha a parkolássegítő nincs
bekapcsolva: az itt látható
piktogram megjelenése
jelzi, hogy a kormányzási
műveleteket már nem a
rendszer végzi; a vezetőnek
vissza kell vennie az
irányítást. Ha a parkolássegítő be
van kapcsolva: az itt
látható piktogram és egy
sebességhatár megjelenése
jelzi, hogy a kormányzási
műveletek irányítását
átvette a rendszer. Ilyenkor
engedje el a kormányt. A parkolássegítő funkció a
parkolóhelymérés közben nem
áll rendelkezésre. Csak később,
manőverezés közben figyelmezteti,
ha gépkocsija akadályhoz közelít: ha
az akadálytól mért távolság 30
cm alá
csökken, a hangjelzés folyamatossá
válik.
Ha előzőleg kikapcsolta a
parkolássegítő funkciót, az a
segítséggel végrehajtott manőverek
közben automatikusan újra bekapcsol.
A Park Assist funkció bekapcsolásakor
a holttér figyelő rendszer kikapcsol.
vezetés

187
C4-Picasso-II_hu_Chap04_conduite_ed01-2014

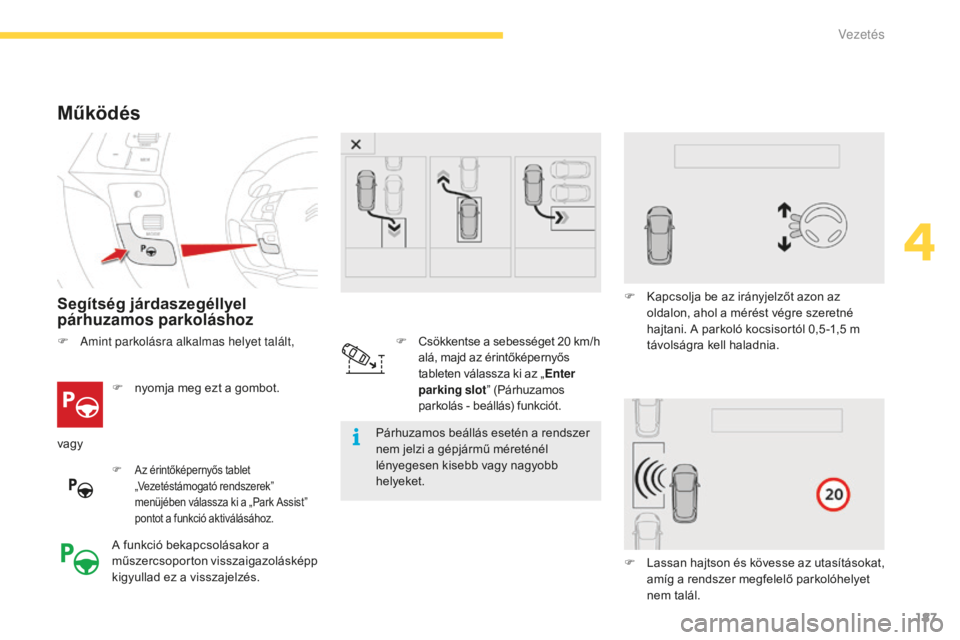

Működés
Segítség járdaszegéllyel
párhuzamos parkoláshoz
F nyomja meg ezt a gombot.
F Az érintőképernyős tablet „Vezetéstámogató rendszerek”
menüjében válassza ki a „Park Assist”
pontot a funkció aktiválásához.
Párhuzamos beállás esetén a rendszer
nem jelzi a gépjármű méreténél
lényegesen kisebb vagy nagyobb
helyeket.
vagy
A funkció bekapcsolásakor a
műszercsoporton visszaigazolásképp
kigyullad ez a visszajelzés. F
C

sökkentse a sebességet 20 km/h
alá, majd az érintőképernyős
tableten válassza ki az „ Enter
parking slot ” (Párhuzamos
parkolás - beállás) funkciót. F
K
apcsolja be az irányjelzőt azon az
oldalon, ahol a mérést végre szeretné
hajtani. A parkoló kocsisortól 0,5 -1,5 m
távolságra kell haladnia.
F
L
assan hajtson és kövesse az utasításokat,
amíg a rendszer megfelelő parkolóhelyet
nem talál.
F
a
m

int parkolásra alkalmas helyet talált,
4
Vezetés

188
C4-Picasso-II_hu_Chap04_conduite_ed01-2014

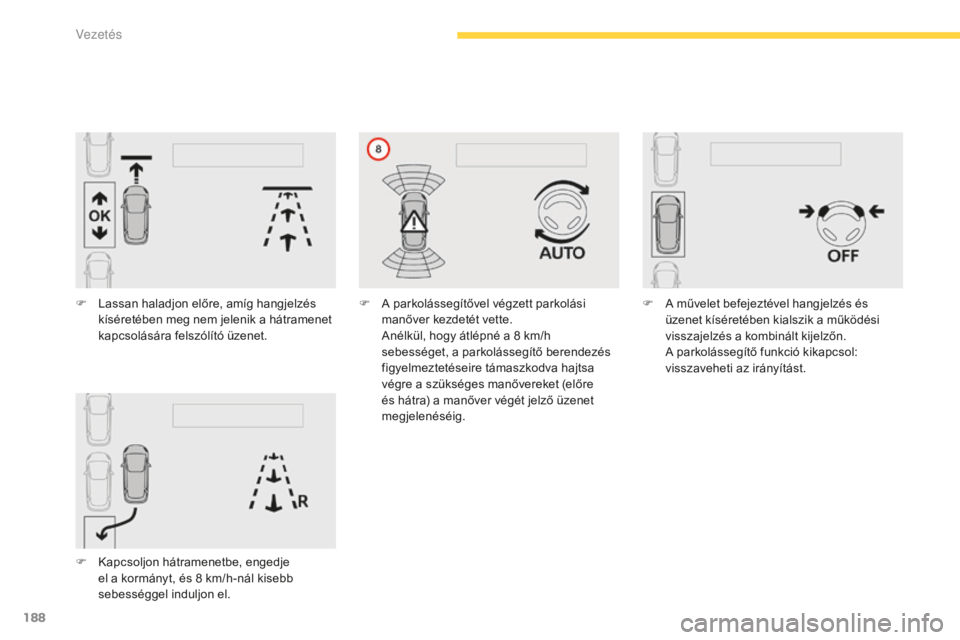

F Lassan haladjon előre, amíg hangjelzés kíséretében meg nem jelenik a hátramenet
kapcsolására felszólító üzenet.
F

K
apcsoljon hátramenetbe, engedje
el a kormányt, és 8
km/h-nál kisebb
sebességgel induljon el. F
A p arkolássegítővel végzett parkolási
manőver kezdetét vette.
A

nélkül, hogy átlépné a 8 km/h
sebességet, a parkolássegítő berendezés
figyelmeztetéseire támaszkodva hajtsa
végre a szükséges manővereket (előre
és hátra) a manőver végét jelző üzenet
megjelenéséig. F
A m űvelet befejeztével hangjelzés és
üzenet kíséretében kialszik a működési
visszajelzés a kombinált kijelzőn.
A p

arkolássegítő funkció kikapcsol:
visszaveheti az irányítást.
Ve

189
C4-Picasso-II_hu_Chap04_conduite_ed01-2014

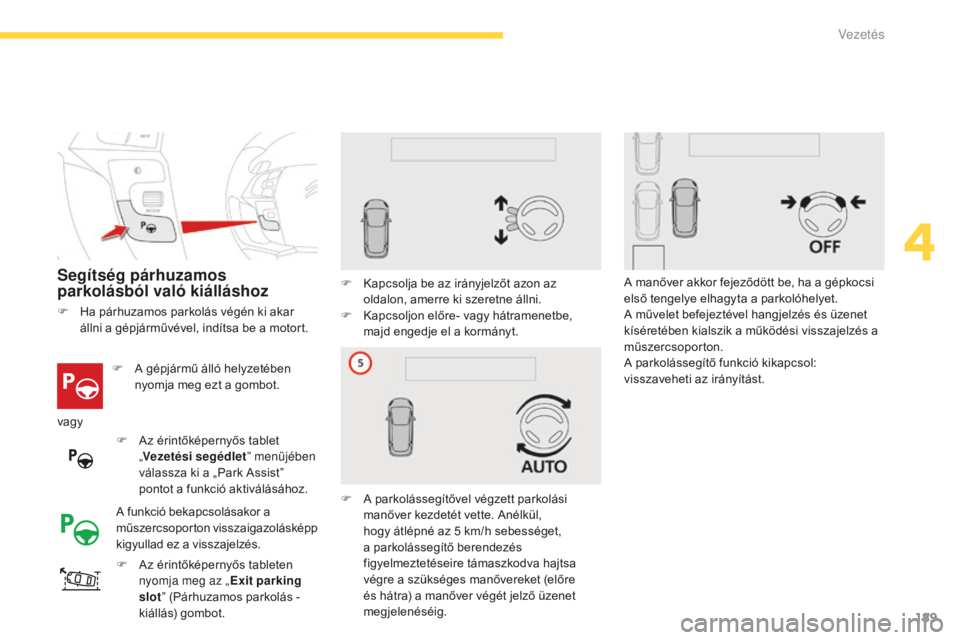

Segítség párhuzamos
parkolásból való kiálláshoz
F A gépjármű álló helyzetében nyomja meg ezt a gombot.
F

A
z érintőképernyős tableten
nyomja meg az „ Exit parking
slot ” (Párhuzamos parkolás -
kiállás) gombot. F

K
apcsolja be az irányjelzőt azon az
oldalon, amerre ki szeretne állni.
F
K
apcsoljon előre- vagy hátramenetbe,
majd engedje el a kormányt.
F
A p
arkolássegítővel végzett parkolási
manőver kezdetét vette. Anélkül,
hogy átlépné az 5
km/h sebességet,
a parkolássegítő berendezés
figyelmeztetéseire támaszkodva hajtsa
végre a szükséges manővereket (előre
és hátra) a manőver végét jelző üzenet
megjelenéséig. A manőver akkor fejeződött be, ha a gépkocsi
első tengelye elhagyta a parkolóhelyet.
A művelet befejeztével hangjelzés és üzenet
kíséretében kialszik a működési visszajelzés a
műszercsoporton.
A parkolássegítő funkció kikapcsol:
visszaveheti az irányítást.
F

H

a párhuzamos parkolás végén ki akar
állni a gépjárművével, indítsa be a motort.
vagy F

A
z érintőképernyős tablet
„ Vezetési segédlet ” menüjében
válassza ki a „Park Assist”
pontot a funkció aktiválásához.
A funkció bekapcsolásakor a
műszercsoporton visszaigazolásképp
kigyullad ez a visszajelzés.
4
Vezetés

190
C4-Picasso-II_hu_Chap04_conduite_ed01-2014
F amint parkolásra alkalmas helyet talált, nyomja meg ezt a gombot
a kormányon.

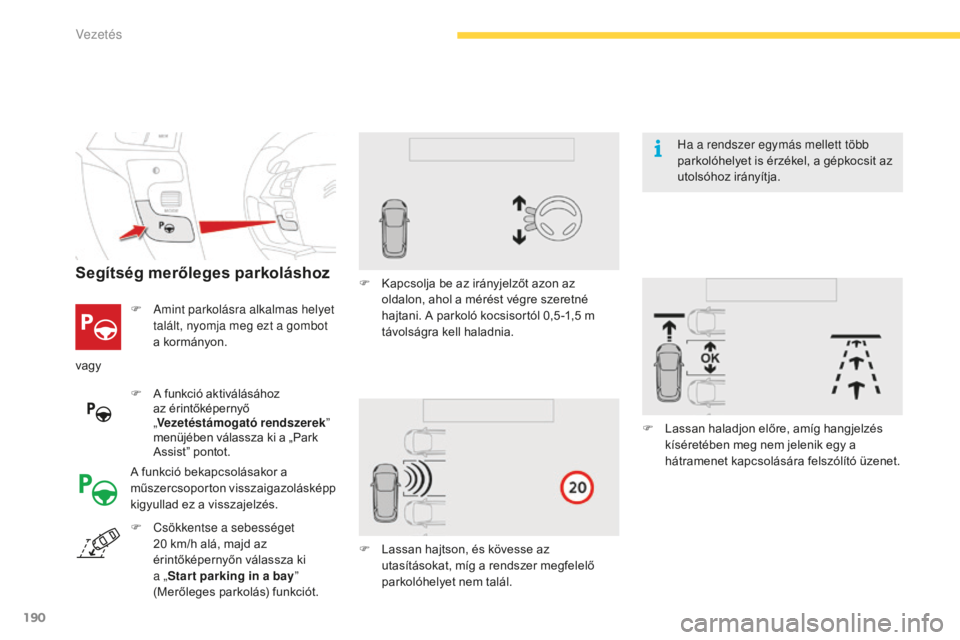

Segítség merőleges parkoláshoz
F A funkció aktiválásához az érintőképernyő
„Vezetéstámogató rendszerek ”
menüjében válassza ki a „Park
Assist” pontot.
A funkció bekapcsolásakor a
műszercsoporton visszaigazolásképp
kigyullad ez a visszajelzés. F

K
apcsolja be az irányjelzőt azon az
oldalon, ahol a mérést végre szeretné
hajtani. A parkoló kocsisortól 0,5 -1,5 m
távolságra kell haladnia.
F
L
assan hajtson, és kövesse az
utasításokat, míg a rendszer megfelelő
parkolóhelyet nem talál. F

L
assan haladjon előre, amíg hangjelzés
kíséretében meg nem jelenik egy a
hátramenet kapcsolására felszólító üzenet.
vagy
F
C
sökkentse a sebességet
20
km/h alá, majd az
érintőképernyőn válassza ki
a „ Star t parking in a bay ”
(Merőleges parkolás) funkciót.
ha a r
endszer egymás mellett több
parkolóhelyet is érzékel, a gépkocsit az
utolsóhoz irányítja.
vezetés
