Page 257 of 428
255
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
A. Helyzetválasztó: „ Javítás” vagy „Felfújás”.
B. Bekapcsolás (I) / kikapcsolás (O) .
C.
L
eeresztőgomb.
D.
N
yomásmérő (bar és PSI).
E.
R
ekesz, melynek tartalma:
-
e
gy kábel adapterrel 12 voltos
csatlakozóhoz,
-
k
ülönböző fújófejek labdához,
kerékpártömlőhöz, stb.

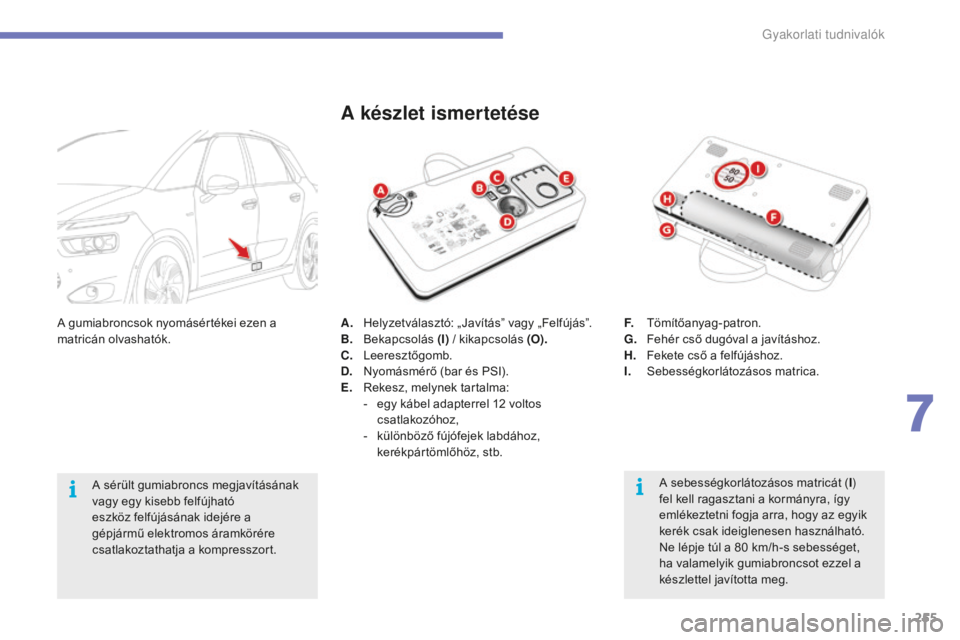

A készlet ismertetése
A sebességkorlátozásos matricát ( I)
fel kell ragasztani a kormányra, így
emlékeztetni fogja arra, hogy az egyik
kerék csak ideiglenesen használható.
Ne lépje túl a 80
km/h-s sebességet,
ha valamelyik gumiabroncsot ezzel a
készlettel javította meg.
F.
T
ömítőanyag-patron.
G.
F
ehér cső dugóval a javításhoz.
H.
F
ekete cső a felfújáshoz.
I.
S
ebességkorlátozásos matrica.
A gumiabroncsok nyomásértékei ezen a
matricán olvashatók.
A sérült gumiabroncs megjavításának
vagy egy kisebb felfújható
eszköz felfújásának idejére a
gépjármű elektromos áramkörére
csatlakoztathatja a kompresszort.
7
Gyakorlati tudnival
Page 258 of 428
256
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

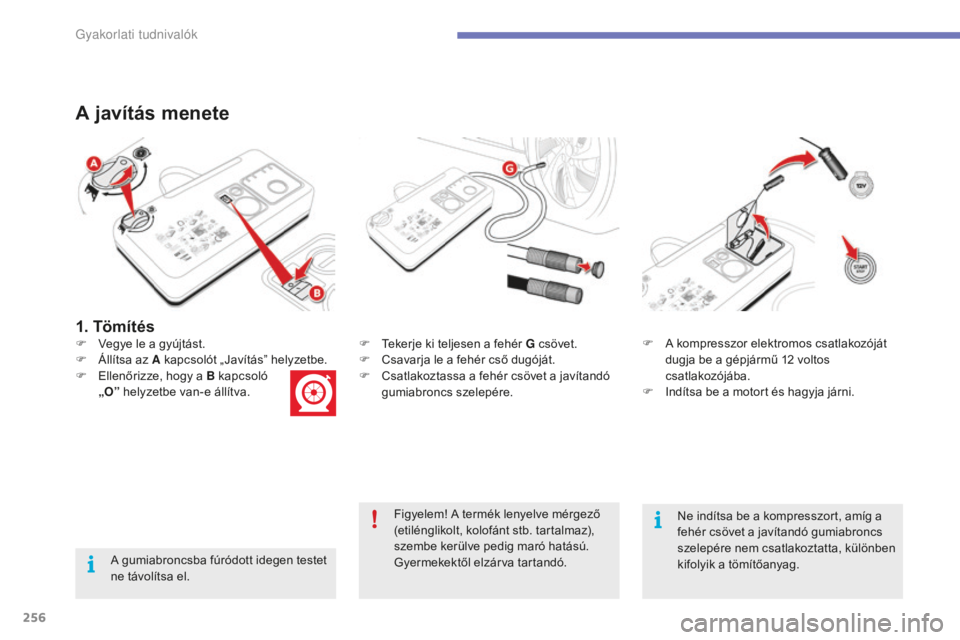

1. Tömítés
A javítás menete
A gumiabroncsba fúródott idegen testet
ne távolítsa el.F
T
ekerje ki teljesen a fehér G csövet.
F
C
savarja le a fehér cső dugóját.
F
C
satlakoztassa a fehér csövet a javítandó
gumiabroncs szelepére.
F
V
egye le a gyújtást.
F
Á
llítsa az A kapcsolót „ Javítás” helyzetbe.
F
E
llenőrizze, hogy a B kapcsoló
„O” helyzetbe van-e állítva. F
A k
ompresszor elektromos csatlakozóját
dugja be a gépjármű 12 voltos
csatlakozójába.
F
I
ndítsa be a motort és hagyja járni.
Figyelem! A termék lenyelve mérgező
(etilénglikolt, kolofánt stb. tartalmaz),
szembe kerülve pedig maró hatású.
Gyermekektől elzárva tartandó. Ne indítsa be a kompresszort, amíg a
fehér csövet a javítandó gumiabroncs
szelepére nem csatlakoztatta, különben
kifolyik a tömítőanyag.
Gyakorlati tudnival
Page 259 of 428

257
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

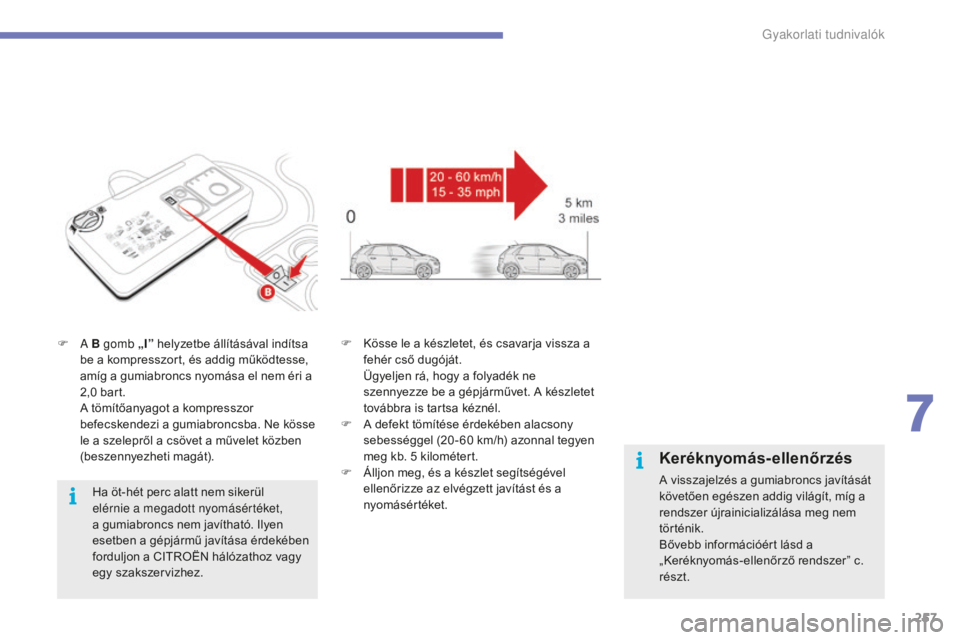

F a B gomb „I” helyzetbe állításával indítsa
be a kompresszort, és addig működtesse,
amíg a gumiabroncs nyomása el nem éri a
2,0
bart.
A t
ömítőanyagot a kompresszor
befecskendezi a gumiabroncsba. Ne kösse
le a szelepről a csövet a művelet közben
(beszennyezheti magát).
Ha öt-hét perc alatt nem sikerül
elérnie a megadott nyomásértéket,
a gumiabroncs nem javítható. Ilyen
esetben a gépjármű javítása érdekében
forduljon a CITROËN hálózathoz vagy
egy szakszervizhez. F
K össe le a készletet, és csavarja vissza a
fehér cső dugóját.
Ü
gyeljen rá, hogy a folyadék ne
szennyezze be a gépjárművet. A készletet
továbbra is tartsa kéznél.
F
A d
efekt tömítése érdekében alacsony
sebességgel (20 - 60
km/h) azonnal tegyen
meg kb. 5
kilométert.
F
Á
lljon meg, és a készlet segítségével
ellenőrizze az elvégzett javítást és a
nyomásértéket.
Keréknyomás-ellenőrzés
A visszajelzés a gumiabroncs javítását
követően egészen addig világít, míg a
rendszer újrainicializálása meg nem
történik.
Bővebb információért lásd a
„Keréknyomás-ellenőrző rendszer” c.
részt.
7
Gyakorlati tudnival
Page 260 of 428

258
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

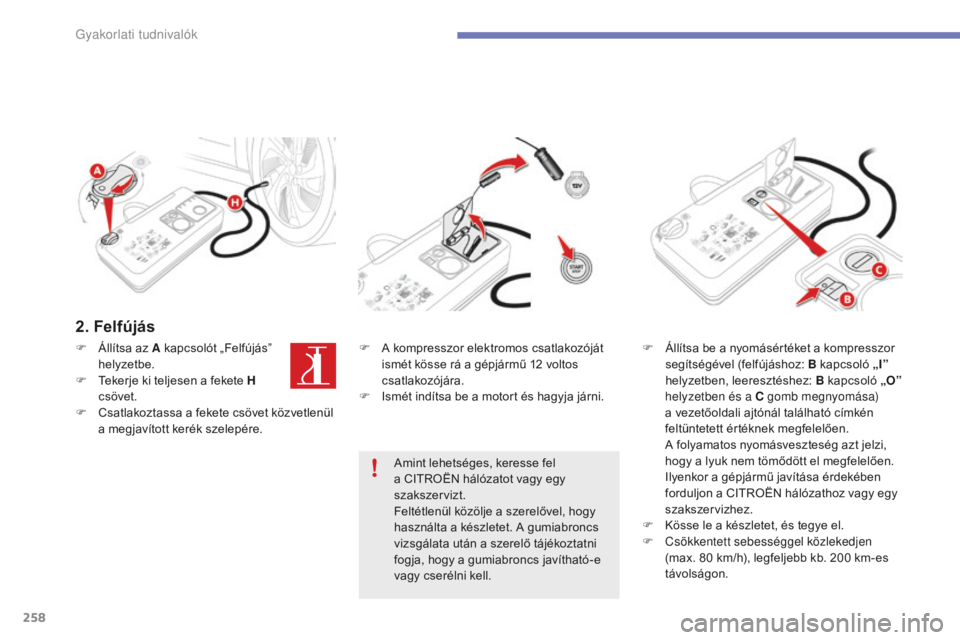

2. Felfújás
F Állítsa az A kapcsolót „Felfújás” helyzetbe.
F
T
ekerje ki teljesen a fekete H
csövet.
F
C
satlakoztassa a fekete csövet közvetlenül
a megjavított kerék szelepére. F
A k ompresszor elektromos csatlakozóját
ismét kösse rá a gépjármű 12 voltos
csatlakozójára.
F
I
smét indítsa be a motort és hagyja járni.
Amint lehetséges, keresse fel
a CITROËN hálózatot vagy egy
szakszervizt.
Feltétlenül közölje a szerelővel, hogy
használta a készletet. A gumiabroncs
vizsgálata után a szerelő tájékoztatni
fogja, hogy a gumiabroncs javítható-e
vagy cserélni kell. F
Á llítsa be a nyomásértéket a kompresszor
segítségével (felfújáshoz: B kapcsoló „I”
helyzetben, leeresztéshez: B kapcsoló „O”
helyzetben és a C gomb megnyomása)
a vezetőoldali ajtónál található címkén
feltüntetett értéknek megfelelően.
A f
olyamatos nyomásveszteség azt jelzi,
hogy a lyuk nem tömődött el megfelelően.
Ilyenkor a gépjármű javítása érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
F
K
össe le a készletet, és tegye el.
F
C
sökkentett sebességgel közlekedjen
(max. 80
km/h), legfeljebb kb. 200 km-es
távolságon.
Gyakorlati tudnival
Page 261 of 428
259
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

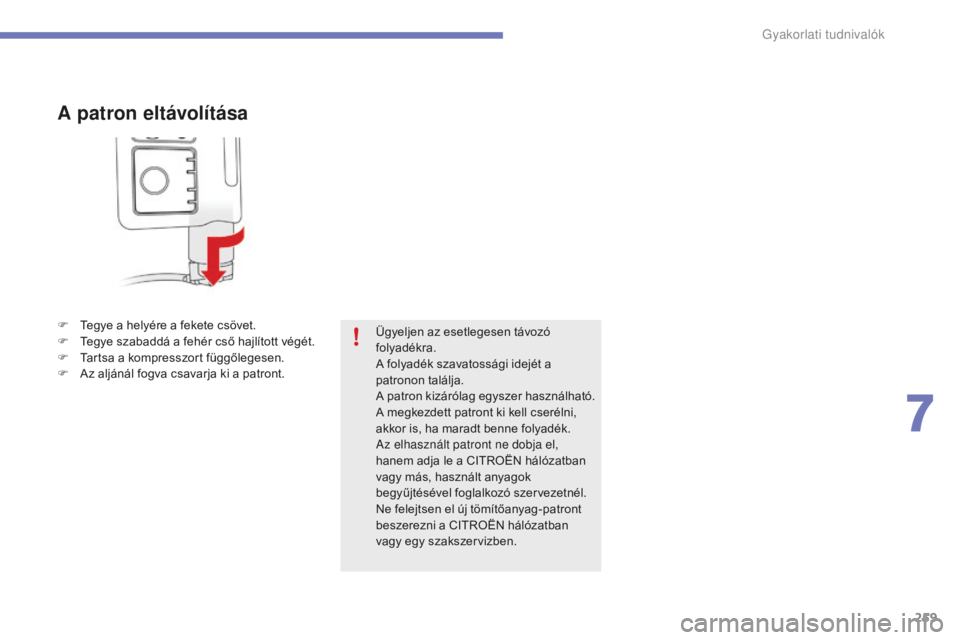

A patron eltávolítása
F Tegye a helyére a fekete csövet.
F T egye szabaddá a fehér cső hajlított végét.
F
T
artsa a kompresszort függőlegesen.
F
A
z aljánál fogva csavarja ki a patront. Ügyeljen az esetlegesen távozó
folyadékra.
A folyadék szavatossági idejét a
patronon találja.
A patron kizárólag egyszer használható.
A megkezdett patront ki kell cserélni,
akkor is, ha maradt benne folyadék.
az e
lhasznált patront ne dobja el,
hanem adja le a CITROËN hálózatban
vagy más, használt anyagok
begyűjtésével foglalkozó szervezetnél.
Ne felejtsen el új tömítőanyag-patront
beszerezni a CITROËN hálózatban
vagy egy szakszervizben.
7
Gyakorlati tudnival
Page 262 of 428

260
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

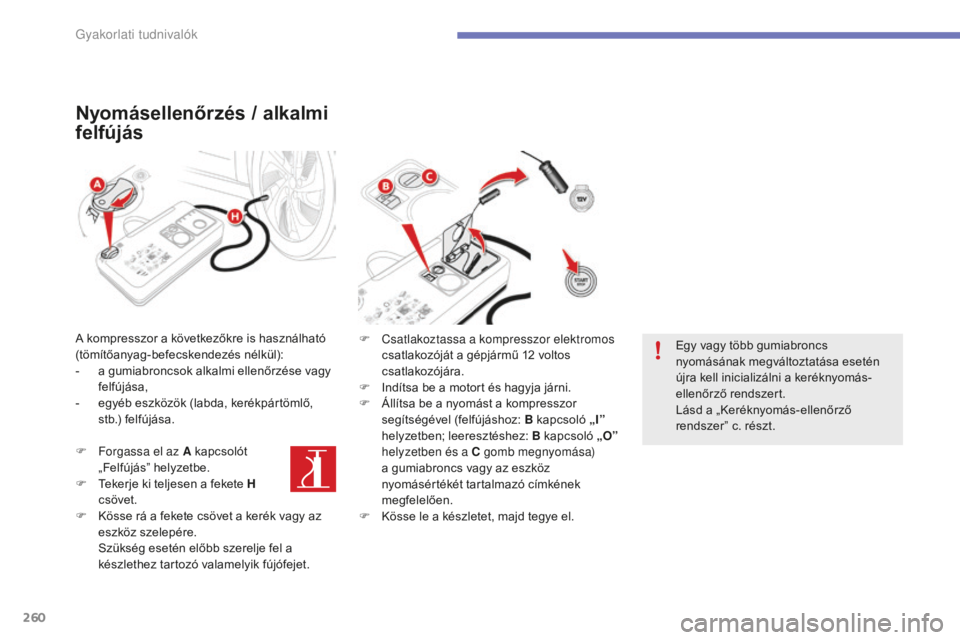

Nyomásellenőrzés / alkalmi
felfújás
A kompresszor a következőkre is használható
(tömítőanyag-befecskendezés nélkül):
-
a g
umiabroncsok alkalmi ellenőrzése vagy
felfújása,
-
e
gyéb eszközök (labda, kerékpártömlő,
stb.) felfújása.
F
F
orgassa el az A kapcsolót
„Felfújás” helyzetbe.
F
T
ekerje ki teljesen a fekete H
csövet.
F
K
össe rá a fekete csövet a kerék vagy az
eszköz szelepére.
S
zükség esetén előbb szerelje fel a
készlethez tartozó valamelyik fújófejet. F
C satlakoztassa a kompresszor elektromos
csatlakozóját a gépjármű 12
voltos
csatlakozójára.
F
I
ndítsa be a motort és hagyja járni.
F
Á
llítsa be a nyomást a kompresszor
segítségével (felfújáshoz: B kapcsoló „I”
helyzetben; leeresztéshez: B kapcsoló „O”
helyzetben és a C gomb megnyomása)
a gumiabroncs vagy az eszköz
nyomásértékét tartalmazó címkének
megfelelően.
F
K
össe le a készletet, majd tegye el.Egy vagy több gumiabroncs
nyomásának megváltoztatása esetén
újra kell inicializálni a keréknyomás-
ellenőrző rendszert.
Lásd a „Keréknyomás-ellenőrző
rendszer” c. részt.
Gyakorlati tudnival
Page 263 of 428

261
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

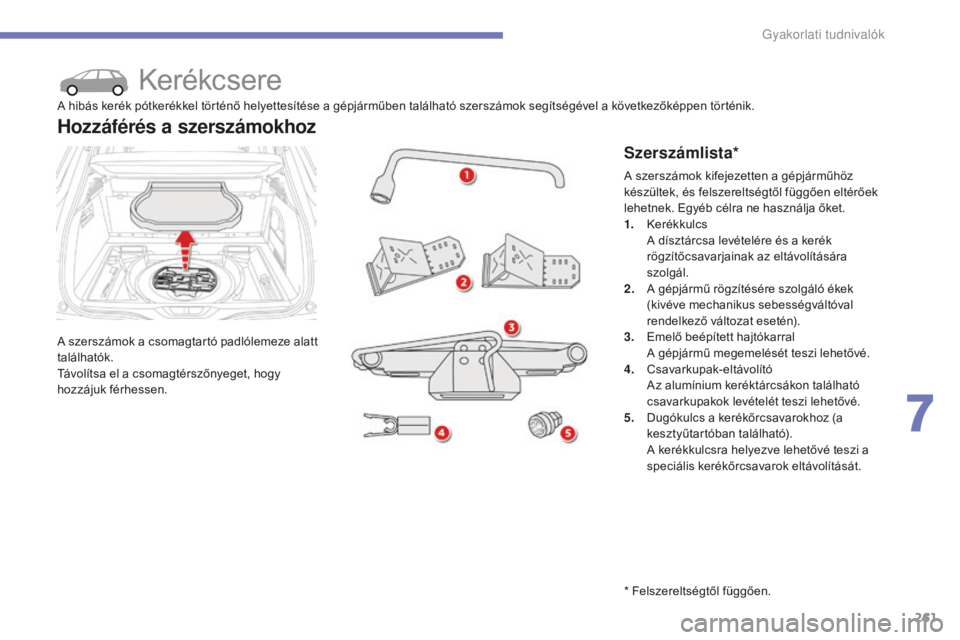

Kerékcsere
A szerszámok a csomagtartó padlólemeze alatt
találhatók.
Távolítsa el a csomagtérszőnyeget, hogy
hozzájuk férhessen.
Hozzáférés a szerszámokhoz
Szerszámlista*
A hibás kerék pótkerékkel történő helyettesítése a gépjárműben található szerszámok segítségével a következőképpen történik.* Felszereltségtől függően. A szerszámok kifejezetten a gépjárműhöz
készültek, és felszereltségtől függően eltérőek
lehetnek. Egyéb célra ne használja őket.
1.
K
erékkulcs
A d
ísztárcsa levételére és a kerék
rögzítőcsavarjainak az eltávolítására
szolgál.
2.
A g
épjármű rögzítésére szolgáló ékek
(kivéve mechanikus sebességváltóval
rendelkező változat esetén).
3.
E
melő beépített hajtókarral
A g
épjármű megemelését teszi lehetővé.
4.
C
savarkupak-eltávolító
A
z alumínium keréktárcsákon található
csavarkupakok levételét teszi lehetővé.
5.
D
ugókulcs a kerékőrcsavarokhoz (a
kesztyűtartóban található).
A k
erékkulcsra helyezve lehetővé teszi a
speciális kerékőrcsavarok eltávolítását.
7
Gyakorlati tudnival
Page 264 of 428
262
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

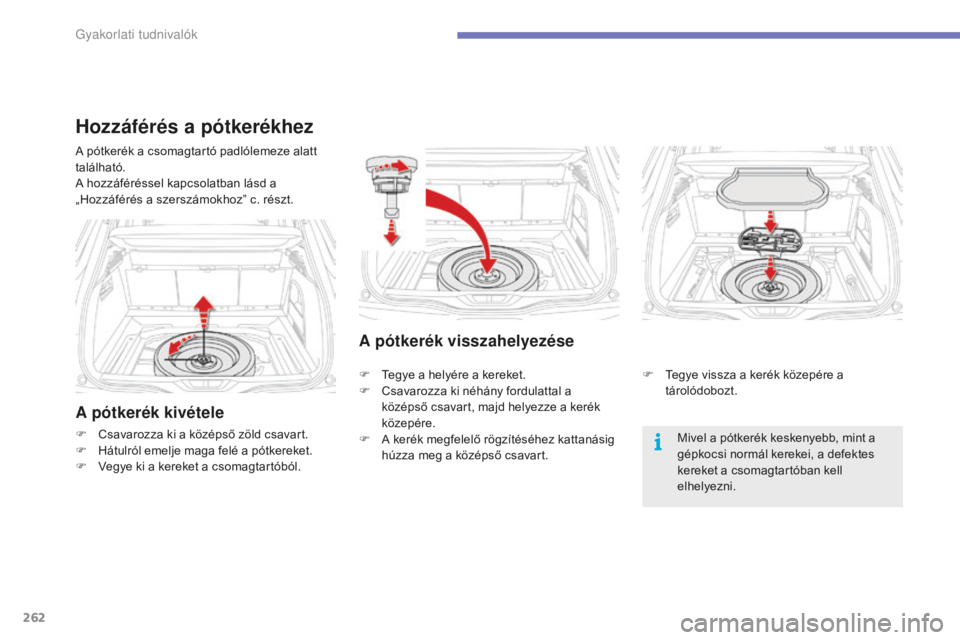

A pótkerék kivétele
F Csavarozza ki a középső zöld csavart.
F H átulról emelje maga felé a pótkereket.
F
V
egye ki a kereket a csomagtartóból. Mivel a pótkerék keskenyebb, mint a
gépkocsi normál kerekei, a defektes
kereket a csomagtartóban kell
elhelyezni.
A pótkerék a csomagtartó padlólemeze alatt
található.
A hozzáféréssel kapcsolatban lásd a
„Hozzáférés a szerszámokhoz” c. részt.
Hozzáférés a pótkerékhez
A pótkerék visszahelyezése
F Tegye a helyére a kereket.
F
C savarozza ki néhány fordulattal a
középső csavart, majd helyezze a kerék
közepére.
F
A k
erék megfelelő rögzítéséhez kattanásig
húzza meg a középső csavart. F
T egye vissza a kerék közepére a
tárolódobozt.
Gyakorlati tudnival
