Page 265 of 428

263
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
* Modellváltozattól függően. A teljes szerszámkészlet pótkerék esetén áll
rendelkezésre.

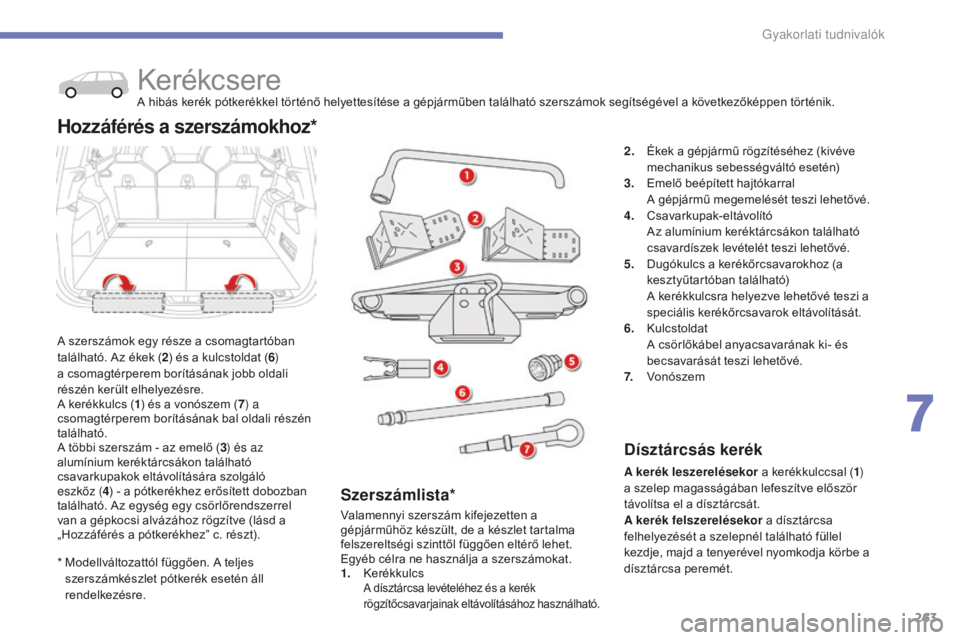

KerékcsereA hibás kerék pótkerékkel történő helyettesítése a gépjárműben található szerszámok segítségével a következőképpen történik.
A szerszámok egy része a csomagtartóban
található. Az ékek ( 2) és a kulcstoldat ( 6)
a csomagtérperem borításának jobb oldali
részén került elhelyezésre.
A kerékkulcs ( 1) és a vonószem ( 7) a
csomagtérperem borításának bal oldali részén
található.
A többi szerszám - az emelő ( 3) és az
alumínium keréktárcsákon található
csavarkupakok eltávolítására szolgáló
eszköz ( 4) - a pótkerékhez erősített dobozban
található. Az egység egy csörlőrendszerrel
van a gépkocsi alvázához rögzítve (lásd a
„Hozzáférés a pótkerékhez” c. részt).
Hozzáférés a szerszámokhoz*
2. Ékek a gépjármű rögzítéséhez (kivéve
mechanikus sebességváltó esetén)
3.
E
melő beépített hajtókarral
A g
épjármű megemelését teszi lehetővé.
4.
C
savarkupak-eltávolító
A
z alumínium keréktárcsákon található
csavardíszek levételét teszi lehetővé.
5.
D
ugókulcs a kerékőrcsavarokhoz (a
kesztyűtartóban található)
A k
erékkulcsra helyezve lehetővé teszi a
speciális kerékőrcsavarok eltávolítását.
6.
K
ulcstoldat
A c
sörlőkábel anyacsavarának ki- és
becsavarását teszi lehetővé.
7.
V
onószem
Dísztárcsás kerék
A kerék leszerelésekor a kerékkulccsal (1)
a szelep magasságában lefeszítve először
távolítsa el a dísztárcsát.
A kerék felszerelésekor a dísztárcsa
felhelyezését a szelepnél található füllel
kezdje, majd a tenyerével nyomkodja körbe a
dísztárcsa peremét.
Szerszámlista*
Valamennyi szerszám kifejezetten a
gépjárműhöz készült, de a készlet tartalma
felszereltségi szinttől függően eltérő lehet.
Egyéb célra ne használja a szerszámokat.
1.
K
erékkulcs
A dísztárcsa levételéhez és a kerék rögzítőcsavarjainak eltávolításához használható.
7
Gyakorlati tudnival
Page 266 of 428
264
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
* Modellváltozattól függően.

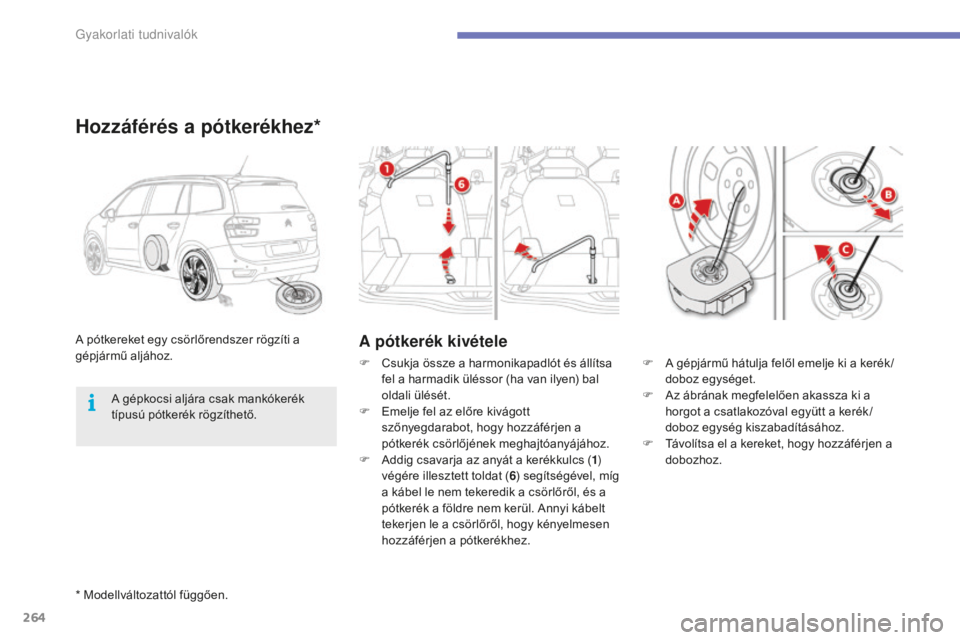

A pótkerék kivételeA pótkereket egy csörlőrendszer rögzíti a
gépjármű aljához.
Hozzáférés a pótkerékhez*
F A gépjármű hátulja felől emelje ki a kerék /doboz egységet.
F
A
z ábrának megfelelően akassza ki a
horgot a csatlakozóval együtt a kerék /
doboz egység kiszabadításához.
F
T
ávolítsa el a kereket, hogy hozzáférjen a
dobozhoz.
F
C
sukja össze a harmonikapadlót és állítsa
fel a harmadik üléssor (ha van ilyen) bal
oldali ülését.
F
E
melje fel az előre kivágott
szőnyegdarabot, hogy hozzáférjen a
pótkerék csörlőjének meghajtóanyájához.
F
A
ddig csavarja az anyát a kerékkulcs ( 1)
végére illesztett toldat ( 6) segítségével, míg
a kábel le nem tekeredik a csörlőről, és a
pótkerék a földre nem kerül. Annyi kábelt
tekerjen le a csörlőről, hogy kényelmesen
hozzáférjen a pótkerékhez.
A gépkocsi aljára csak mankókerék
típusú pótkerék rögzíthető.
Gyakorlati tudnival
Page 267 of 428
265
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014
A defektes kereket nem lehet
a gépjármű aljára rögzíteni, a
csomagtartóban kell elhelyezni. A
csomagtartó védelme érdekében
használjon védőhuzatot.

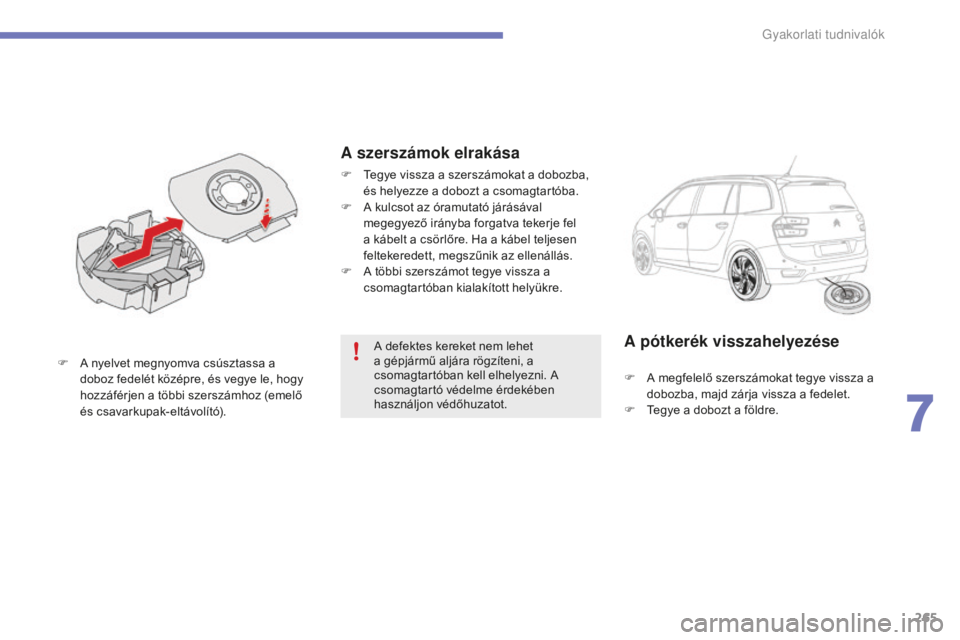

F
A n
yelvet megnyomva csúsztassa a
doboz fedelét középre, és vegye le, hogy
hozzáférjen a többi szerszámhoz (emelő
és csavarkupak-eltávolító).A pótkerék visszahelyezése
F A megfelelő szerszámokat tegye vissza a dobozba, majd zárja vissza a fedelet.
F
T
egye a dobozt a földre.
A szerszámok elrakása
F Tegye vissza a szerszámokat a dobozba, és helyezze a dobozt a csomagtartóba.
F
A k
ulcsot az óramutató járásával
megegyező irányba forgatva tekerje fel
a kábelt a csörlőre. Ha a kábel teljesen
feltekeredett, megszűnik az ellenállás.
F
A t
öbbi szerszámot tegye vissza a
csomagtartóban kialakított helyükre.
7
Gyakorlati tudnival
Page 268 of 428
266
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

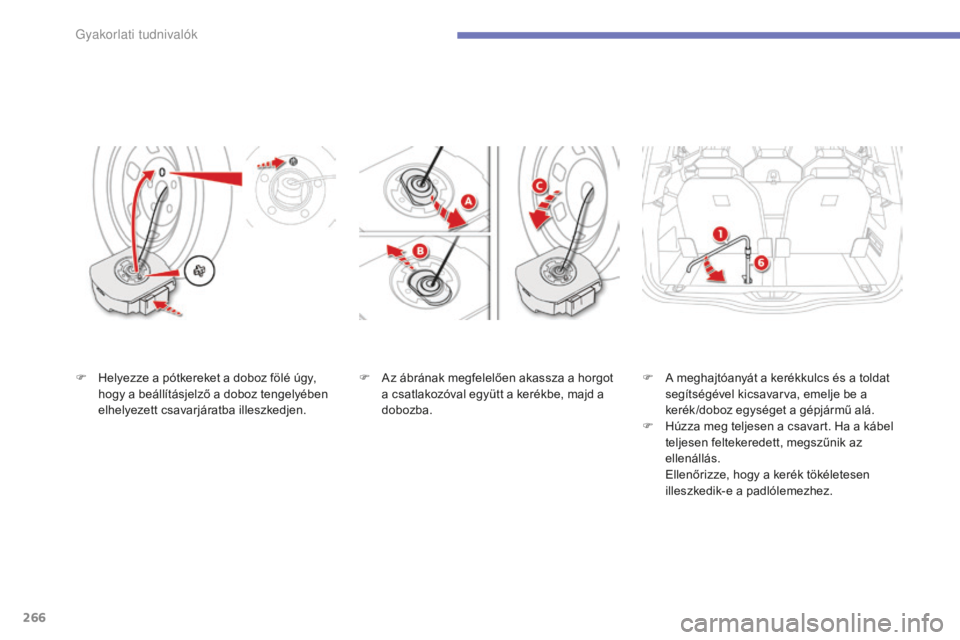

F Az ábrának megfelelően akassza a horgot a csatlakozóval együtt a kerékbe, majd a
dobozba. F
A m eghajtóanyát a kerékkulcs és a toldat
segítségével kicsavarva, emelje be a
kerék /doboz egységet a gépjármű alá.
F
H
úzza meg teljesen a csavart. Ha a kábel
teljesen feltekeredett, megszűnik az
ellenállás.
E
llenőrizze, hogy a kerék tökéletesen
illeszkedik-e a padlólemezhez.
F
H
elyezze a pótkereket a doboz fölé úgy,
hogy a beállításjelző a doboz tengelyében
elhelyezett csavarjáratba illeszkedjen.
Gyakorlati tudnival
Page 269 of 428

267
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

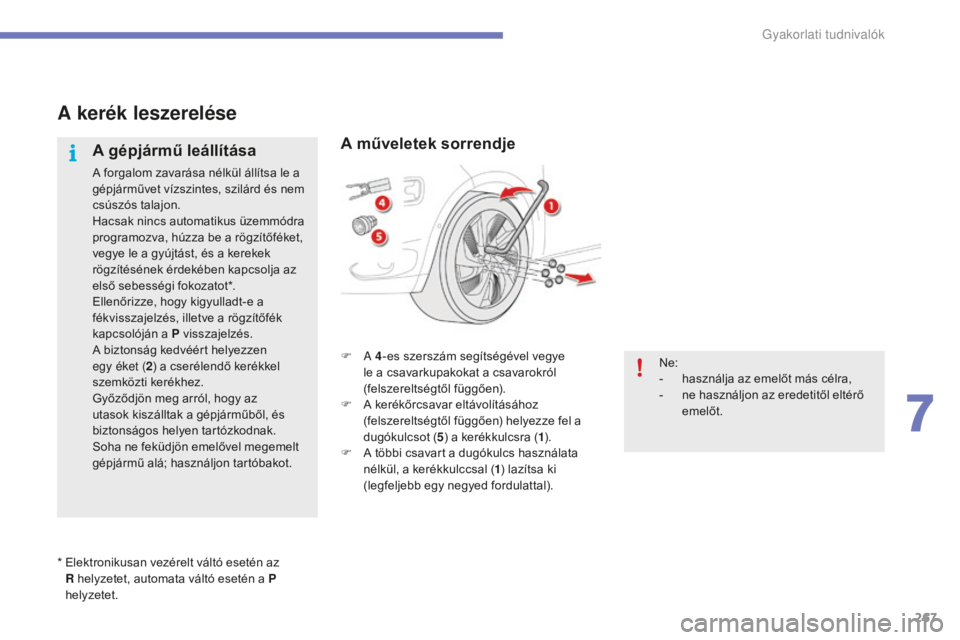

A kerék leszerelése
A gépjármű leállítása
A forgalom zavarása nélkül állítsa le a
gépjárművet vízszintes, szilárd és nem
csúszós talajon.
Hacsak nincs automatikus üzemmódra
programozva, húzza be a rögzítőféket,
vegye le a gyújtást, és a kerekek
rögzítésének érdekében kapcsolja az
első sebességi fokozatot*.
Ellenőrizze, hogy kigyulladt-e a
fékvisszajelzés, illetve a rögzítőfék
kapcsolóján a P visszajelzés.
A biztonság kedvéért helyezzen
egy éket (2) a cserélendő kerékkel
szemközti kerékhez.
Győződjön meg arról, hogy az
utasok kiszálltak a gépjárműből, és
biztonságos helyen tartózkodnak.
Soha ne feküdjön emelővel megemelt
gépjármű alá; használjon tartóbakot.
A műveletek sorrendje
F a 4 -es szerszám segítségével vegye
le a csavarkupakokat a csavarokról
(felszereltségtől függően).
F
A k
erékőrcsavar eltávolításához
(felszereltségtől függően) helyezze fel a
dugókulcsot ( 5) a kerékkulcsra ( 1).
F
A t
öbbi csavart a dugókulcs használata
nélkül, a kerékkulccsal ( 1) lazítsa ki
(legfeljebb egy negyed fordulattal).
*
E
lektronikusan vezérelt váltó esetén az
R helyzetet, automata váltó esetén a P
helyzetet. Ne:
-
h
asználja az emelőt más célra,
-
n
e használjon az eredetitől eltérő
emelőt.
7
Gyakorlati tudnival
Page 270 of 428
268
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

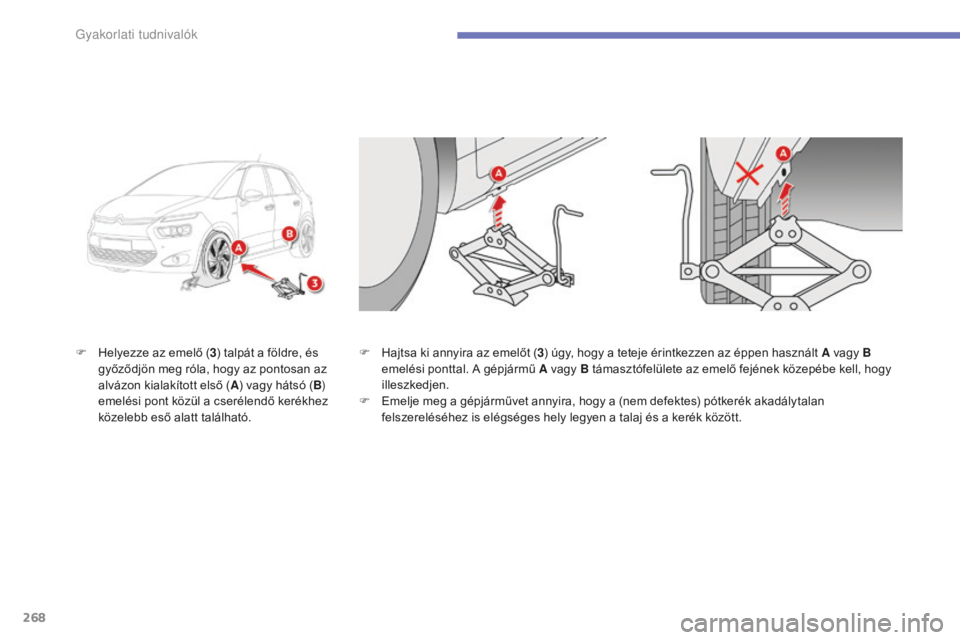

F Helyezze az emelő (3) talpát a földre, és
győződjön meg róla, hogy az pontosan az
alvázon kialakított első ( A) vagy hátsó ( B)
emelési pont közül a cserélendő kerékhez
közelebb eső alatt található. F
H ajtsa ki annyira az emelőt (
3) úgy, hogy a teteje érintkezzen az éppen használt A vagy B
emelési ponttal. A gépjármű A vagy B támasztófelülete az emelő fejének közepébe kell, hogy
illeszkedjen.
F
E
melje meg a gépjárművet annyira, hogy a (nem defektes) pótkerék akadálytalan
felszereléséhez is elégséges hely legyen a talaj és a kerék között.
Gyakorlati tudnival
Page 271 of 428

269
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

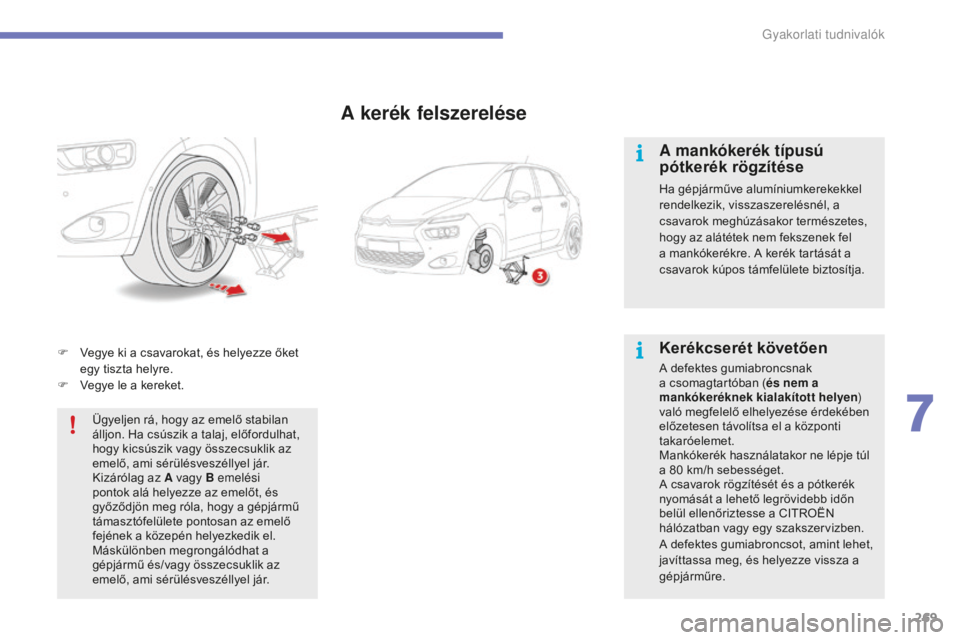

F Vegye ki a csavarokat, és helyezze őket egy tiszta helyre.
F
V
egye le a kereket.
Ügyeljen rá, hogy az emelő stabilan
álljon. Ha csúszik a talaj, előfordulhat,
hogy kicsúszik vagy összecsuklik az
emelő, ami sérülésveszéllyel jár.
Kizárólag az A vagy B emelési
pontok alá helyezze az emelőt, és
győződjön meg róla, hogy a gépjármű
támasztófelülete pontosan az emelő
fejének a közepén helyezkedik el.
Máskülönben megrongálódhat a
gépjármű és/vagy összecsuklik az
emelő, ami sérülésveszéllyel jár.
A kerék felszerelése
A mankókerék típusú
pótkerék rögzítése
Ha gépjárműve alumíniumkerekekkel
rendelkezik, visszaszerelésnél, a
csavarok meghúzásakor természetes,
hogy az alátétek nem fekszenek fel
a mankókerékre. A kerék tartását a
csavarok kúpos támfelülete biztosítja.
Kerékcserét követően
A defektes gumiabroncsnak
a csomagtartóban ( és nem a
mankókeréknek kialakított helyen )
való megfelelő elhelyezése érdekében
előzetesen távolítsa el a központi
takaróelemet.
Mankókerék használatakor ne lépje túl
a 80
km/h sebességet.
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn
belül ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza a
gépjárműre.
7
Gyakorlati tudnival
Page 272 of 428
270
C4-Picasso-II_hu_Chap07_info-pratiques_ed01-2014

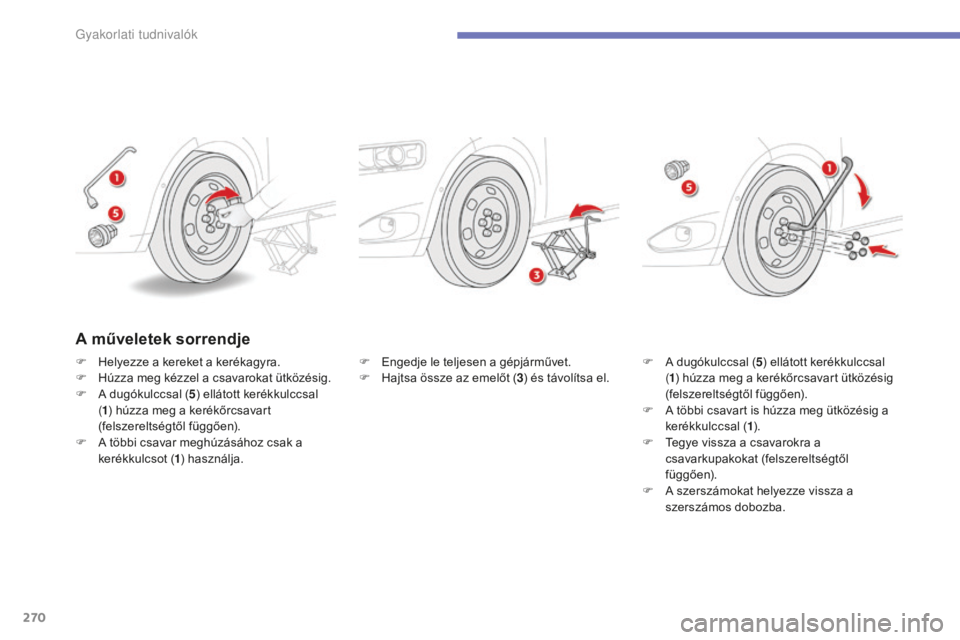

F Engedje le teljesen a gépjárművet.
F H ajtsa össze az emelőt ( 3) és távolítsa el. F
A d ugókulccsal (5) ellátott kerékkulccsal
( 1 ) húzza meg a kerékőrcsavart ütközésig
(felszereltségtől függően).
F
A t
öbbi csavart is húzza meg ütközésig a
kerékkulccsal ( 1).
F
T
egye vissza a csavarokra a
csavarkupakokat (felszereltségtől
függően).
F
A s
zerszámokat helyezze vissza a
szerszámos dobozba.
A műveletek sorrendje
F Helyezze a kereket a kerékagyra.
F H úzza meg kézzel a csavarokat ütközésig.
F
A d
ugókulccsal ( 5) ellátott kerékkulccsal
( 1 ) húzza meg a kerékőrcsavart
(felszereltségtől függően).
F
A t
öbbi csavar meghúzásához csak a
kerékkulcsot ( 1) használja.
Gyakorlati tudnival
