55
Çocuk güvenliği
Önce GüvenlikKullanım talimatlarıPratik BilgilerTeknik özellikler

56Kokpit
Şek. 33 Ön göğüs

57
Kokpit
Kullanım talimatları Kokpit
Genel Bakış Gösterge panelinin genel görünümü
Bu genel görünüm kumanda ve ekranlara adapte olmanı-
zı sağlar. Kapı açma kolu
Lamba anahtarı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Göstergeler ve kumandalar için ışık yoğunluğu düzenleyi-
ci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Far aralık kontrolü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Hava menfezleri
Sinyal ve selektör kolu ve hız sabitleme sistemi* . . . . . . . .122, 191
Direksiyondaki kumandalar . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
Gösterge paneli:
– Göstergeler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
– Ekran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
– Kontrol ve uyarı lambaları . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Korna (sadece kontak açıkken çalışır)/ Sürücü ön
hava yastığı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Ön cam sileceği ve su yıkayıcı kolu ve çok fonksiyonlu
göstergenin* çalıştırılması . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127, 65
Sol koltuk ısıtma düğmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
1
23
45678
9
10
11
Kumandalar
– Isıtma* ve havalandırma
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
– Klimatik* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
– Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
Radyo/Navigasyon*
Sağ koltuk ısıtma düğmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
Devre dışı bırakılmamış ön yolcu hava yastığı kumanda
lambası . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Ön yolcu ön hava yastığı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Torpido gözü kolu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Vites kolu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
Bardak tutucusu bölmesi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Orta konsoldaki kumandalar:
– Merkezi kilit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
– ESC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
– Lastik basıncı kumandası* . . . . . . . . . . . . . . . . . . . . . . . . . . 87
– Park Pilotu* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
– Çakmak / Güç soketi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
– Dış ayna ayarı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
– Çalıştırma-Durdurma* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
El freni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Dörtlü flaşör lambası anahtarı . . . . . . . . . . . . . . . . . . . . . . . . . 121
Pedallar
Kontak kilidi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
12
131415
1617181920
21222324
Önce GüvenlikKullanım talimatlarıPratik BilgilerTeknik özellikler

58Kokpit
Direksiyon kolonu kumanda kolu* . . . . . . . . . . . . . . . . . . . . . .169
Kaput açma kolu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Ön cam açma ve kapama düğmesi . . . . . . . . . . . . . . . . . . . .111
Arka cam emniyet anahtarı* . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Arka cam açma ve kapama kumandası* . . . . . . . . . . . . . . . .111
Not
Burada listelenen donanımların bir kısmı sadece belirli model versiyon-
larında bulunur veya isteğe bağlı olarak takılabilir. 
2526272829

59
Kokpit
Göstergeler
Göstergelere genel bakış
Göstergeler aracın çalışma durumunu gösterir.

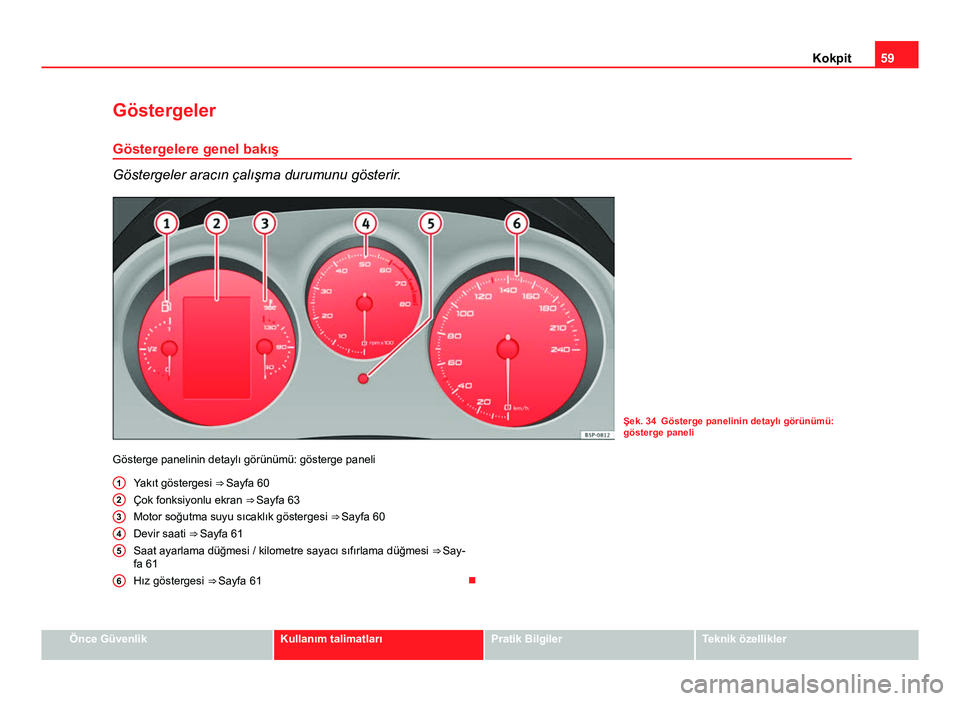

Şek. 34 Gösterge panelinin detaylı görünümü:
gösterge paneli
Gösterge panelinin detaylı görünümü: gösterge paneli Yakıt göstergesi ⇒ Sayfa 60
Çok fonksiyonlu ekran ⇒ Sayfa 63
Motor soğutma suyu sıcaklık göstergesi ⇒ Sayfa 60
Devir saati ⇒  Sayfa 61
Saat ayarlama düğmesi / kilometre sayacı sıfırlama düğmesi ⇒ Say-
fa 61
Hız göstergesi ⇒  Sayfa 61 
1
2345
6
Önce GüvenlikKullanım talimatlarıPratik BilgilerTeknik özellikler

60Kokpit
Yakıt göstergesi  ve rezerv göstergesi
Şek. 35 Gösterge pa-
neli: yakıt göstergesi
Gösterge paneli: yakıt göstergesi
Yakıt deposunun kapasitesi yaklaşık olarak 55 litredir.
İbre rezerv alanına ulaştığında ⇒ Şek. 35 (ok), sürücüye yakıt alması-
nın hatırlatılması için uyarı lambası yanar ve sesli bir uyarı duyulur. Bu
noktada depoda hala 7 litre yakıt olacaktır.
Gösterge paneli ekranında aşağıdaki metin belirir 1)
:
PLEASE REFUEL [XXX] (LÜTFEN YAKIN DOLDURUN [XXX]) Motor soğutma suyu sıcaklık göstergesi

Bu gösterge motor soğutma suyu sıcaklığını gösterir.
Şek. 36 Gösterge pa-
neli: motor soğutma
suyu sıcaklık göster-
gesi
İbre soğuk bölgedeyse A
Yüksek motor devirlerinden ve ağır motor yüklerinden kaçınınız
⇒ Şek.
36.
İbre normal bölgede B
Normal sürüş koşulları altında ibre orta bölgede olmalıdır. Sıcaklık, özel-
likle yüksek hava sıcaklıklarında motor zorlandığında da artabilir
. Uyarı
lambası yanmadığı ve ekranda uyarı mesajı* çıkmadığı takdirde endişe-
nemeye gerek yoktur.
İbre C
uyarı bölgesindeyse
Uyarı lambası* ⇒ Şek. 48 2, ibre uyarı alanındaysa yanacaktır. Göster-
ge paneli ekranında 1)
şu uyarı mesajını görürüz. Stop the car and
switch off the engine (aracı durdurun ve motoru kapatın) Soğutma
suyu seviyesini kontrol edin ⇒ Sayfa 240 ⇒ 
.
1)
Modele bağlı olarak.

61
Kokpit
Soğutma suyu seviyes doğru olsa bile aracı sürmeye devam etmeyi-
niz . Teknik yardım almanız gereklidir.
DİKKAT
Motor bölmesinde çalışırken güvenlik önlemlerine her zaman dik-
kat edin, ⇒ Sayfa 233.
ÖNEMLİ
Hava girişinin önündeki aksesuarlar soğutma suyunun soğutma etkisini
azaltır. Yüksek dış sıcaklıklar ve yüksek motor yüklerinde motorun aşırı
ısınma riski mevcuttur. 
Devir saati
Devir sayacı, dakikadaki motor devir sayısını gösterir. Kırmızı alanın ⇒ Şek. 34 4
başlangıcı çalışma sıcaklığında maksimum
motor devrini belirtir. Ancak, kadran kırmızı alana ulaşmadan önce vites
yükseltmeniz, vites kolunu D konumuna almanız veya ayağınızı gazdan
kaldırmanız tavsiye edilir.
ÖNEMLİ
Motordaki olası arızaları önlemek için, devir göstergesinin ibresi kırmızı
alana ulaşmamalıdır. Komparatördeki kırmızı alanın başlangıcı bazı mo-
tor sürümlerinde farklıdır.
Çevre Notu
Önerilen vites göstergelerini ⇒ Şek. 40 takip ederek, bir an önce yüksek
vitese geçilmesi, yakıt tüketimini, emisyonları ve motor gürültüsünü
azaltmaya yardımcı olacaktır. Hız göstergesi
Kilometre göstergesi, servis aralıkları göstergesine ilave olarak, dijital bir
kilometre saati ve sıfırlanabilir bir günlük kilometre göstergesi ile donatıl-
mıştır.
Rodaj döneminde
⇒ Sayfa 202’da yer alan talimatlara uyulmalıdır. 
Dijital saatin ayarlanması*
Dijital saat gösterge panelinde şu bilgi metni belirecektir.
– Saati ayarlamak için ilk „klik“ e kadar ⇒ Şek. 34 5
ayar
düğmesini saat yönünde çevirin. Saat yanıp sönecektir. Saati
değiştirmek için düğmeye basın.
– Dakikayı ayarlamak için ayar düğmesini ikinci „klik“ e çevirin. Dakika yanıp sönecektir. Dakikayı değiştirmek için düğmeye
basın.
Not
Highline versiyonlarında saat, Kombi menüde de yapılandırılabilir .
Önce GüvenlikKullanım talimatlarıPratik BilgilerTeknik özellikler

62Kokpit
LPG sistemi*
Geçerli olduğu model:ALTEA / ALTEA XLLPG göstergesi
Şek. 37 Gösterge pa-
neli: gaz göstergesi
LPG sistemi doldurma seviyesi göstergesi
Stepne yuvasındaki LPG deposunun ⇒ 
+15 °C (+59 °F) dış sıcaklıkta
39 litre kapasitesi vardır ⇒ Sayfa 228, LPG doldurma.
Şarj seviyesi gösterge panelinde yer alan analog gaz göstergesinde
kontrol edilebilir ⇒ Şek. 37. Seviye rezerv seviyesine ulaştığında ekran-
da bildirim metni görüntülenecektir. En kısa sürede LPG doldurun.
LPG ile sürüş esnasında ani bir akustik sinyal duyulursa ekran mesajı
gösterilir 1)
:
LPG arızası, Atölye'ye danışın LPG sisteminde arıza olduğu anlamına gelir. LPG sistemini kontrol ettir-
mek için aracı yetkili bir atölyeye götürün.
Sorun: Araç, yakıt doldurduktan hemen sonra uzun süre park halinde
bırakılırsa doğal gaz seviye göstergesi, araç tekrar çalıştırıldığında yakıt
doldurduktan sonra gösterilen aynı seviyeyi doğru şekilde göstermeyebi-
lir. Bu, sistemdeki bir sızıntıya bağlı değildir.
DİKKAT
LPG son derece yanıcı ve patlayıcı bir maddedir. Ciddi yanıklara
ve diğer yaralanmalara yol açabilir.
● Yangın veya patlama tehlikelerini önlemek için gereken dikkat
gösterilmelidir.
● Aracı kapalı bir mekana park ettiğinizde (örneğin bir garaja),
olası sızıntı durumlarında LPG’nin nötralize edilebilmesi için orta-
mda yeterli doğal veya mekanik havalandırmanın bulunduğundan
emin olun.
Not
● Gösterge paneli ekranında 1)
çok fonksiyonlu ekranda (MFI) 2)
yer
alan ortalama yakıt tüketimi ve depoda kalan yakıtla gidilecek mesafe
gösterimleri yaklaşık değerlerdir.
● Aracın LPG’li veya Benzinli modda çalışmasına bağlı olarak, MFI’da
iki farklı tüketim değeri verilir.
● Gösterge panelindeki yakıt seviye göstergesinde yakıt seviyesini
kontrol edin ⇒ Sayfa 60.
● Özellikle dış ortam sıcaklıklarının düşük olduğu durumlarda, sık ara-
lıklarla kısa süreli yolculuklar yapıldığında, araç LPG’den ziyade benzin-
le çalışma eğilimi gösterir. Bu nedenle, benzin deposu LPG deposunda
önce boşalabilir. 
1)
Modele bağlı olarak
2) Opsiyonel ekipman
