2014 PEUGEOT 5008 Návod na použití (in Czech)

6
Vnitřní uspořádání
119

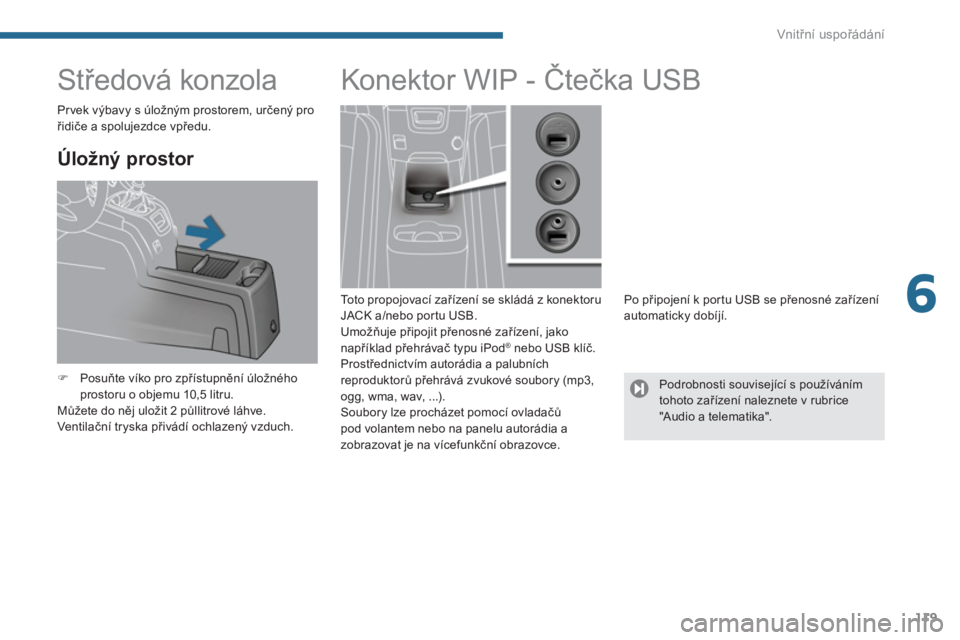

Středová konzola


Úložný prostor



)
Posuňte víko pro zpřístupnění úložného
prostoru o objemu 10,5 litru.
Můžete do něj uložit 2 půllitrové láhve.
Ventilační tryska přivádí ochlazený vzduch.















Konektor WIP - Čtečka USB


To t o p r o p o j o v a c í z ařízení se skládá z konektoru
JACK a/nebo portu USB.
Umožňuje připojit přenosné zařízení, jako
například přehrávač typu iPod
®
nebo USB klíč.
Prostřednictvím autorádia a palubních
reproduktorů přehrává zvukové soubory (mp3,
ogg, wma, wav, ...).
Soubory lze procházet pomocí ovladačů
pod volantem nebo na panelu autorádia a
zobrazovat je na vícefunkční obrazovce.
Po připojení k portu USB se přenosné zařízení
automaticky dobíjí.

Podrobnosti související s používáním
tohoto zařízení naleznete v rubrice
"Audio a telematika".
Pr vek výbavy s úložným prostorem, určený pro
řidiče a spolujezdce vpředu.

Vnitřní uspořádání
120








Koberce


Opětovná montáž

Koberec na straně řidiče:


)
správně koberec umístěte,

)
nasaďte a přitlačte upevňovací pr vky,

)
ověřte, že koberec dobře drží.


Montáž

Při první montáži koberce na straně řidiče
použijte výhradně připevňovací pr vky dodané s
kobercem (v přiloženém pouzdře).
Ostatní koberce se pouze jednoduše položí na
kovralovou krytinu podlahy.


Demontáž

Pro vyjmutí koberce na straně řidiče:


)
posuňte sedadlo co nejvíce dozadu,

)
uvolněte připevňovací pr vky,

)
vyjměte koberec.







Elektrické zásuvky
12 V


)
Pro připojení doplňku 12 V (max. výkon:
120 wat tů) vyjměte krytku a do zásuvky
zasuňte vhodný adaptér.
Je třeba respektovat stanovený příkon, jinak
riskujete poškození Vašeho zařízení. Vyjímatelné koberce pro ochranu koberců
vozidla.

Aby se předešlo jakémukoliv riziku
zablokování pedálů:


- používejte výhradně koberce
přizpůsobené připevňovacím
prvkům, které jsou již přítomné ve
vozidle; jejich použití je nezbytné,

- nikdy nedávejte několik koberců
přes sebe.
Používání koberců, které nebyly
schváleny výrobcem PEUGEOT, může
bránit pohybu pedálů a narušovat
správné fungování regulátoru/
omezovače rychlosti.

6
Vnitřní uspořádání
121





Úložné prostory pod
nohama cestujících vzadu

Některá vozidla jsou vybavena úložnými
schránkami v podlaze před bočními zadními
sedadly (podle verze). Jsou přístupné po
nadzvednutí víka pomocí držadla A
.






Sklápěcí odkládací
poličky

Jsou umístěné na zadní straně opěradel
předních sedadel a slouží k odkládání
rozličných předmětů.


)
Pro její použití sklopte poličku na doraz, až
do jejího zajištění ve spodní poloze.

)
Pro její uložení zvedněte poličku s překonáním
bodu odporu až do horní polohy.






Úložná zásuvka

Je umístěná pod sedadlem řidiče s ručním
ovládáním.

Otevření



)
Nadzvedněte přední kraj zásuvky
a přitáhněte ji.
Do zásuvek neukládejte těžké předměty.
Na straně spolujezdce nezapomeňte
přiklopit poličku před uvedením sedadla
do polohy „stolek“.
Na poličku neodkládejte tvrdé nebo
těžké předměty. V případě prudkého
brzdění nebo nárazu by se z nich totiž
staly nebezpečné projektily.

Vnitřní uspořádání
122





Multimédia vzadu


Mutlimediální systém umožňuje cestujícím na
zadních místech připojit jeden nebo dva externí
přenosné přehrávače (přehrávač audio nebo
video, hrací konzole, přehrávač DVD, ...). Zvuk
je přenášen do dvou bezdrátových sluchátek
Bluetooth
®, zatímco video se zobrazuje na
dvou obrazovkách 7 palců, vestavěných do
zadní části opěrek hlavy předních sedadel.


Popis


Systém funguje pouze při běžícím
motoru.

Paket obsahuje:


- destičku pro připojení a s ovladači
rozmístěnými na zadní straně středové
konzoly,

- dvě obrazovky 7 palců vestavěné do
předních opěrek hlavy (s ochrannými
potahy),

- dvoje bezdrátová sluchátka technologie
Bluetooth s dobíjecí baterií,

- dobíječ 12 V se dvěma výstupy umožňující
současné dobíjení dvojích sluchátek,



1.
Vypínač

2.
Videovstup AV1 (konektor RCA žlutý)

3.
Stereoaudiovstupy A (konektory RCA
čer vený a bílý)

4.
Videovstup AV2 (konektor RCA žlutý)

5.
Stereoaudiovstupy B (konektory RCA
čer vený a bílý)

6.
Volba zobrazování na obrazovce vlevo
(AV1 nebo AV2)

7.
Volba zobrazování na obrazovce vpravo
(AV1 nebo AV2)

8.
Kontrolky připojení audio sluchátek
Bluetooth (modré)

6
Vnitřní uspořádání
123



1.
Vypínač obrazovky

2.
Tlačítka nastavení zobrazování


Každá sluchátka mají vypínač,
kontrolku připojení (modrou) a volič
kanálu (A nebo B).



Funkce



)
Za chodu motoru připojte přenosný přístroj
ke konektorům RCA (příklad s AV1 vlevo).

)
Stiskněte vypínač na čelní stěně, kontrolka
se rozsvítí a kontrolky AV1 se rovněž
rozsvítí.

)
Stiskněte a přidržte vypínač, jeho kontrolka
začne blikat.

)
Stiskněte a přidržte vypínač na čelní stěně,
spárování se sluchátky je dokončeno,
jakmile se jejich modrá kontrolka rozsvítí
trvale.

)
Opakujte operaci pro další sluchátka.

)
Stiskněte vypínač na obrazovce, pokud jste
připojili videopřehrávač.

)
Spusťte přehrávání záznamu na
přenosném přístroji.
)
Ve kterémkoliv okamžiku je možno
změnit zdroj pro video (pomocí tlačítek
6

nebo 7
na ovládací destičce: kontrolka
zvoleného zdroje se rozsvítí) nebo pro
audio kanál (pomocí voliče nacházejícího
se na sluchátkách).

Systém Multimédia umožňuje připojení
třetích sluchátek Bluetooth, nejsou
součástí dodávky.

Když je sedadlo předního spolujezdce
sklopeno do polohy stolku, je
doporučeno chránit obrazovku
dodaným ochranným potahem.
Potahy slouží zároveň k zakrytí
obrazovek.

Vnitřní uspořádání
124

















Prosklená
panoramatická střecha


Ruční režim



)
Přitáhněte nebo stlačte ovladač A
bez
překročení bodu odporu.
Clona se zastaví, jakmile ovladač uvolníte.



Automatický režim



)
Přitáhněte nebo stlačte ovladač A
až za
bod odporu.
Na tento jeden povel se clona kompletně
otevře nebo zavře.
Nový impuls na ovladač zastaví pohyb
clony.



Ochrana proti přiskřípnutí

Jestliže v automatickém režimu a na konci
pohybu narazí zavírající se clona na překážku,
zastaví se a mírně se vrátí vzad.
Otevírání i zavírání můžete provádět dvěma
způsoby.
Jestliže dojde k přiskřípnutí během
manipulace se clonou, je nutno obrátit
směr jejího pohybu. Za tím účelem
stlačte příslušný ovladač.
Když řidič ovládá clonu, musí se ujistit,
že nikdo nebrání jejímu správnému
zavření.
Řidič se musí ubezpečit, že cestující
používají clonu správným způsobem.
Během manipulace se clonou je nutno
dávat pozor na děti.

Jestliže se clona znovu otevře při
manévru zavírání, ihned po jejím
zastavení.


)
Přitáhněte ovladač a držte jej až do
úplného otevření clony.

)
Zatlačte na ovladač a držte jej až
do úplného zavření clony.

Během těchto operací není funkce
ochrany proti p
řiskřípnutí funkční.

)
Přidržte ovladač stlačený po dobu
minimálně 3 sekund. Postřehnete
malý pohyb clony, kter ý tak potvrdí její
opětovnou aktivaci.


Opětovná aktivace:
v případě přerušení
elektrického napájení clony při jejím pohybu
bude nutno znovu aktivovat funkci ochrany proti
přiskřípnutí.


)
Zatlačte na ovladač a držte jej až do
úplného zavření. Panoramatická střecha z tónovaného skla
zajišťuje větší světlost a viditelnost v kabině.
Je vybavená elektrickou několikadílnou clonou
pro větší akustické a tepelné pohodlí.


Clona s elektrickým
sekvenčním ovládáním

6
Vnitřní uspořádání
125





























Uspořádání zavazadlového prostoru (5 míst)




1.
Kryt zavazadel


2.
Háčky


3.
Elektrická zásuvka 12 V (120 W)


4.
Přenosná lampa


5.
Skládací kryty


6.
Oka pro upevnění nákladu na podlaze


7.
Držák na pohárek s nápojem


8.
Úložné schránky nebo zesilovač zvuku


9.
Úložná schránka pod podlahou

Vnitřní uspořádání
126



1.
Kryt zavazadel


2.
Háčky


3.
Elektrická zásuvka 12 V (120 W)


4.
Přenosná lampa


5.
Skládací kryty


6.

Oka pro upevnění nákladu na podlaze


7.
Držák na pohárek s nápojem


8.
Loketní opěrky


9.
Úložné schránky nebo zesilovač zvuku


10.
Zámky bezpečnostních pásů ve 3. řadě









































Uspořádání zavazadlového prostoru (7 míst)
