6
Vnitřní uspořádání
127








Navíjecí kryt, kryt zavazadel


Nasazení krytu:


)
umístěte jednu z koncovek navíjecího
mechanismu do držáku,

)
zasuňte druhou koncovku do jejího držáku,

)
otočte koncovky navíjecího mechanismu
směrem dolů pro jeho zablokování,

)
rozviňte navíjecí kryt až ke sloupkům
zavazadlového prostoru,

)
vložte vodítka navíjecího krytu do
kolejniček na sloupcích zavazadlového
prostoru.

Vyjmutí krytu:


)
vyjměte vodítka navíjecího krytu
z kolejniček na sloupcích zavazadlového
prostoru,

)
sviňte navíjecí kryt do navíjecího
mechanismu,
Uložení krytu s navíjecím mechanismem
natočeným směrem nahoru a přečnívající
nesvinutou částí směřující do interiéru vozidla:


)
umístěte pravou koncovku do jejího
uložení,

)
zasuňte levou koncovku do vodítka a poté
do příslušného uložení,

)
otočte koncovky navíjecího mechanismu
směrem nahoru pro jeho odblokování,

)
vyjměte navíjecí mechanismus z jeho držáku.

)
zablokujte celek otočením koncovek
směrem dolů.
Navíjecí mechanismus je vybaven
dvěma oky pro uchycení zádržné sítě
pro zavazadla, v závislosti na jejím
umístění. Pokud používáte sedadla ve 3. řadě
(7 míst), je nutné uložit navíjecí
mechanismus na jeho místo.

Vnitřní uspořádání
128






Síť pro upevnění vysokého
nákladu *


Pro použití sítě za 1. řadou sedadel:


)
sklopte zadní sedadla,

)
odklopte kryty horních úchytů 1
,

)
rozviňte přídržnou síť vysokého nákladu,

)
umístěte jeden z konců kovové trubky sítě
do příslušného horního úchytu 1
, potom
postupujte obdobně u druhého konce,

)
roztáhněte popruhy na maximum,

)
upevněte karabinu každého z popruhů k
příslušnému oku Top Tether 3
(umístěnému
na zadní straně sklopených zadních bočních
sedadel),

)
napněte popruhy,

)
ověřte, že je síť řádně uchycená a napnutá.

Pro použití sítě za 2. řadou sedadel:


)
sviňte nebo vyjměte navíjecí kryt,

)
odklopte kryty horních úchytů
2
,

)
rozviňte přídržnou síť vysokého nákladu,

)
umístěte jeden z konců kovové trubky sítě
do příslušného horního úchytu 2
, potom
postupujte obdobně u druhého konce,

)
upevněte karabinu každého z popruhů k
příslušnému kotvicímu oku 4
,

)
napněte popruhy,

)
ověřte, že je síť řádně uchycená a napnutá.




Ta t o s íť se specifickými horními a dolními
úchyty umožňuje využít celý objem
zavazadlového prostoru až po strop:


- za předními sedadly (1. řada sedadel), když
jsou sklopena zadní sedadla,

- za zadními sedadly (2. řada sedadel).


*
Pokud je jí vozidlo vybaveno.
Při instalování sítě ověřte, že jsou
přezky popruhů vidět ze zavazadlového
prostoru; to Vám usnadní manipulaci při
jejich utahování nebo povolování.

6
Vnitřní uspořádání
129

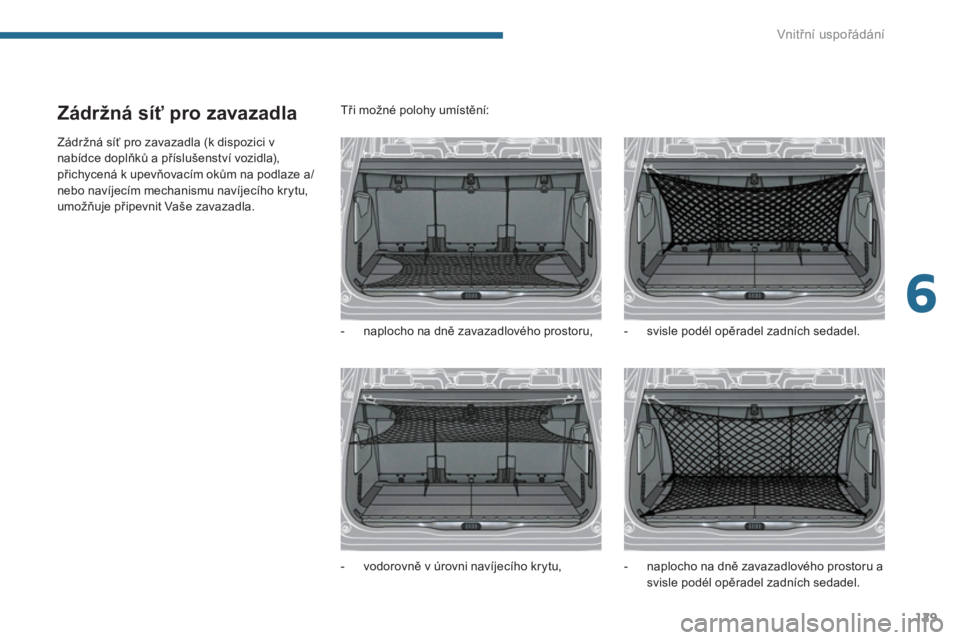

Zádržná síť pro zavazadla

Zádržná síť pro zavazadla (k dispozici v
nabídce doplňků a příslušenství vozidla),
přichycená k upevňovacím okům na podlaze a/
nebo navíjecím mechanismu navíjecího krytu,
umožňuje připevnit Vaše zavazadla. Tři možné polohy umístění:


- naplocho na dně zavazadlového prostoru,

- vodorovně v úrovni navíjecího krytu,
- svisle podél opěradel zadních sedadel.

- naplocho na dně zavazadlového prostoru a
svisle podél opěradel zadních sedadel.

Vnitřní uspořádání
130
Umožňují zavěsit tašky s nákupem.







Háčky



)
Pro připojení příslušenství o napětí 12 V
(maximální výkon: 120 W) vyjměte krytku a
připojte příslušný adaptér.

)
Zapněte zapalování.








Elektrická zásuvka 12 V



)
Nadzvedněte skládací kryt pro
zpřístupnění úložné schránky.
Ve schránce jsou v závislosti na konfiguraci
přihrádky pro uložení:


- krabice s náhradními žárovkami,

- lékárničky,

- sady pro nouzovou opravu
pneumatiky,

- dvou výstražných trojúhelníků,

- ...








Úložná schránka (5 míst)

6
Vnitřní uspořádání
131









Přenosná lampa

Vyjímatelná lampa, upevněná na stěně
zavazadlového prostoru, slouží k osvětlení
zavazadlového prostoru a jako kapesní svítilna.

Provoz

Tato svítilna je napájena elektrickými
akumulátory typu NiMH.
Je nezávislá na vnějším zdroji energie po dobu
přibližně 45 minut a dobíjí se za jízdy.


Použití



)
Vyjměte lampu z uložení jejím vytažením
ze strany světla A
.

)
Stiskněte vypínač na zadní straně lampy
pro její rozsvícení nebo zhasnutí.

)
Vysuňte držák na zadní straně za účelem
podepření položené lampy, například při
výměně kola.



Uložení



)
Umístěte lampu do jejího uložení, nejpr ve
zasuňte úzkou část B
.
Tím je umožněno automatické zhasnutí
lampy, pokud ji zapomenete vypnout sami.











Boční roletky vzadu

Jsou namontovány na zadních bočních oknech
a chrání Vaše děti před slunečními paprsky.



)
Rozviňte roletku přitažením za střední jazýček.


)
Zahákněte upevňovací úchyt roletky do
háčku.
3. řada (7 míst)
2. řada

Při montáži akumulátorů dodržujte striktně
jejich polaritu.
Nikdy nenahrazujte akumulátory
obyčejnými el. články.

Pokud je lampa špatně zasunutá, existuje
riziko, že se nedobije a při otevření
zavazadlového prostoru pak nebude svítit.

Informace ohledně osvětlení
zavazadlového prostoru naleznete v
rubrice "Viditelnost".

Bezpečnost dětí
132








Všeobecné informace o dětských autosedačkách


Při konstrukci všech vozidel věnuje PEUGEOT problematice ochrany dětí velkou péči. Nicméně
bezpečnost Vašich dětí závisí také na Vás.

Pro zajištění optimální bezpečnosti dodržujte
následující pokyny:


- v souladu s předpisy Evropské unie musí
být všechny děti mladší 12 let nebo
menší než stopadesát centimetrů
převáženy v homologované dětské
autosedačce, uzpůsobené jejich váze
, a
to na místech vybavených bezpečnostním
pásem nebo úchyty ISOFIX * ,

- nejbezpečnější místa pro cestování
dětí ve vozidle jsou podle statistických
údajů vzadu,


- děti vážící méně než 9 kg musí být
vpředu i vzadu povinně převáženy v
poloze zády ke směru jízdy.







*
Pravidla pro přepravu dětí se v jednotlivých
zemích liší. Seznamte se s předpisy platnými
ve Vaší zemi.













PEUGEOT
Vám doporučuje
převážet
děti na zadních bočních místech
vozidla:


- "zády ke směru jízdy"
až do 3 let
věku,

- "
čelem po směru jízdy"
od 3 let
věku.

7
Bezpečnost dětí
133











Sedadlo spolujezdce v horní poloze a
nejzadnější podélné poloze.




"Čelem po směru jízdy"

Jakmile je namontována dětská autosedačka
v poloze "čelem po směru jízdy" na místo
spolujezdce
vpředu
, nastavte sedadlo
podélně do maximální zadní polohy, výškově
do nejvyšší horní polohy a narovnejte opěradlo.
Airbag spolujezdce ponechte zapnutý.














"Zády ke směru jízdy"

Jakmile je namontována dětská autosedačka
v poloze "zády ke směru jízdy" na místo
spolujezdce
vpředu
, nastavte sedadlo
podélně do maximální zadní polohy, výškově
do nejvyšší horní polohy a narovnejte opěradlo.
Airbag spolujezdce musí být nezbytně
dezaktivován. Pokud by se tak nestalo, hrozí
riziko vážného zranění nebo dokonce
usmrcení dítěte při rozvinutí nafukovacího
vaku
.









Dětská autosedačka vpředu


Ujistěte se, že je bezpečnostní pás
správně napnutý.
U dětských autosedaček s opěrkou se
ujistěte, že její spodní část je stabilně
opřená o podlahu. V případě potřeby
seřiďte sedadlo spolujezdce.

Bezpečnost dětí
134

Airbag spolujezdce OFF


Více informací o postupu pro
deaktivaci airbagu naleznete v kapitole
"Nafukovací vaky".


Deaktivace airbagu spolujezdce


Nikdy nemontujte zádržný systém pro
děti v poloze "zády ke směru jízdy" na
sedadlo, které je chráněno aktivovaným
čelním airbagem. Může to způsobit
těžké zranění či dokonce smr t dítěte.
Výstražný štítek umístěný na obou stranách
sluneční clony spolujezdce obsahuje toto
upozornění. V souladu s platnou legislativou
naleznete na následujících dvou stranách
stejnou výstrahu ve více jazycích.
