2014 OPEL ZAFIRA B Betriebsanleitung (in German)

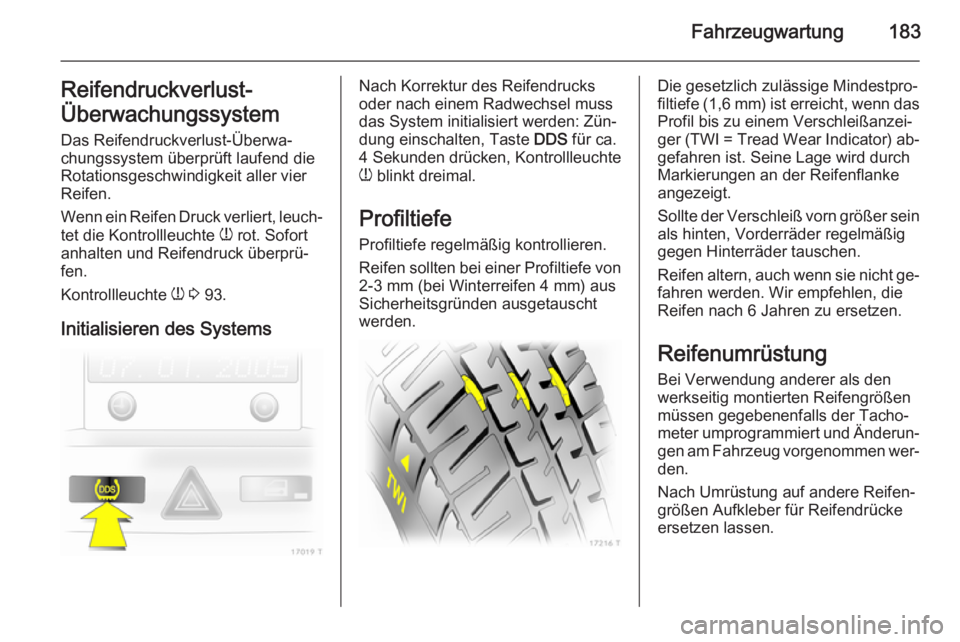

Fahrzeugwartung183Reifendruckverlust-
Überwachungssystem Das Reifendruckverlust-Überwa‐
chungssystem überprüft laufend die
Rotationsgeschwindigkeit aller vier
Reifen.
Wenn ein Reifen Druck verliert, leuch‐ tet die Kontrollleuchte w rot. Sofort
anhalten und Reifendruck überprü‐
fen.
Kontrollleuchte w 3 93.
Initialisieren des SystemsNach Korrektur des Reifendrucks
oder nach einem Radwechsel muss
das System initialisiert werden: Zün‐
dung einschalten, Taste DDS für ca.
4 Sekunden drücken, Kontrollleuchte
w blinkt dreimal.
Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten bei einer Profiltiefe von 2-3 mm (bei Winterreifen 4 mm) aus
Sicherheitsgründen ausgetauscht
werden.Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator) ab‐
gefahren ist. Seine Lage wird durch Markierungen an der Reifenflanke
angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen.
Reifen altern, auch wenn sie nicht ge‐
fahren werden. Wir empfehlen, die
Reifen nach 6 Jahren zu ersetzen.
Reifenumrüstung Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter umprogrammiert und Änderun‐ gen am Fahrzeug vorgenommen wer‐
den.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.

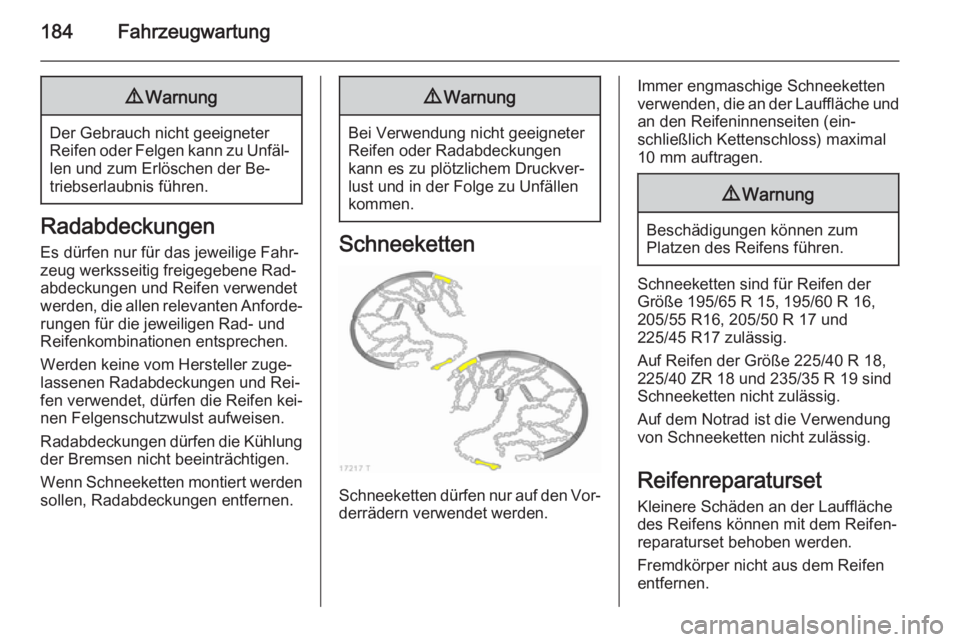

184Fahrzeugwartung9Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der Be‐
triebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene Rad‐
abdeckungen und Reifen verwendet
werden, die allen relevanten Anforde‐ rungen für die jeweiligen Rad- und
Reifenkombinationen entsprechen.
Werden keine vom Hersteller zuge‐
lassenen Radabdeckungen und Rei‐
fen verwendet, dürfen die Reifen kei‐
nen Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.
Wenn Schneeketten montiert werden sollen, Radabdeckungen entfernen.
9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Schneeketten
Schneeketten dürfen nur auf den Vor‐
derrädern verwendet werden.
Immer engmaschige Schneeketten
verwenden, die an der Lauffläche und an den Reifeninnenseiten (ein‐
schließlich Kettenschloss) maximal
10 mm auftragen.9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten sind für Reifen der
Größe 195/65 R 15, 195/60 R 16,
205/55 R16, 205/50 R 17 und
225/45 R17 zulässig.
Auf Reifen der Größe 225/40 R 18,
225/40 ZR 18 und 235/35 R 19 sind
Schneeketten nicht zulässig.
Auf dem Notrad ist die Verwendung
von Schneeketten nicht zulässig.
Reifenreparaturset
Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen
entfernen.

Fahrzeugwartung185

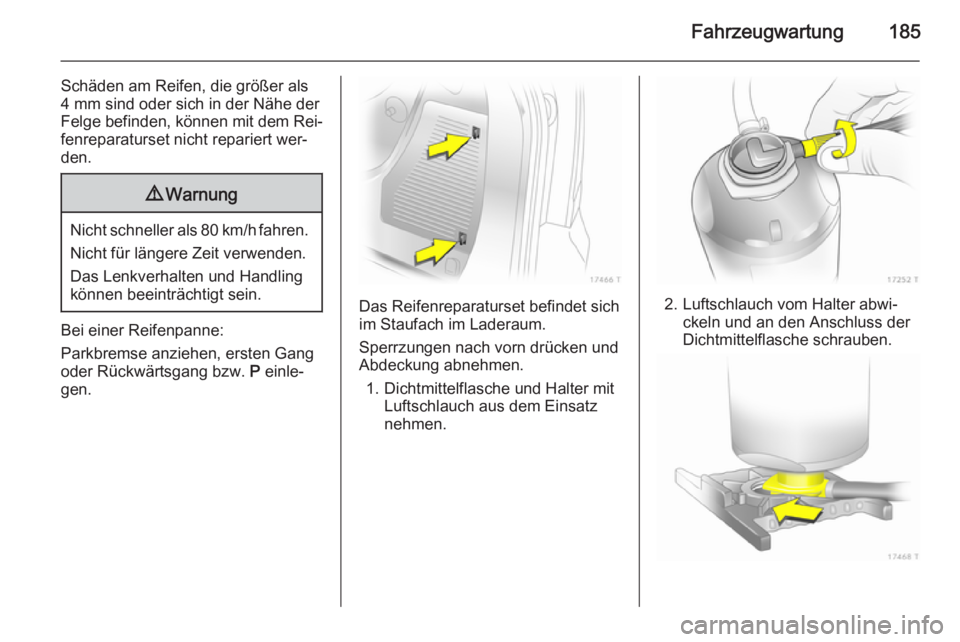

Schäden am Reifen, die größer als
4 mm sind oder sich in der Nähe der
Felge befinden, können mit dem Rei‐
fenreparaturset nicht repariert wer‐ den.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht für längere Zeit verwenden.
Das Lenkverhalten und Handling
können beeinträchtigt sein.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang bzw. P einle‐
gen.
Das Reifenreparaturset befindet sich im Staufach im Laderaum.
Sperrzungen nach vorn drücken und
Abdeckung abnehmen.
1. Dichtmittelflasche und Halter mit Luftschlauch aus dem Einsatz
nehmen.2. Luftschlauch vom Halter abwi‐ ckeln und an den Anschluss der
Dichtmittelflasche schrauben.

186Fahrzeugwartung

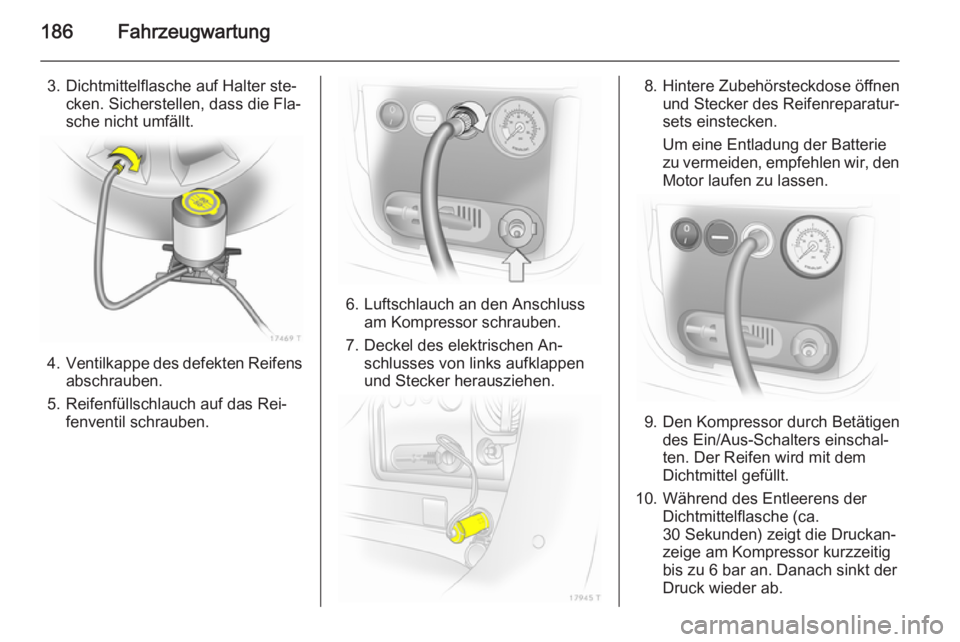

3. Dichtmittelflasche auf Halter ste‐cken. Sicherstellen, dass die Fla‐sche nicht umfällt.
4. Ventilkappe des defekten Reifens
abschrauben.
5. Reifenfüllschlauch auf das Rei‐ fenventil schrauben.
6. Luftschlauch an den Anschlussam Kompressor schrauben.
7. Deckel des elektrischen An‐ schlusses von links aufklappen
und Stecker herausziehen.
8. Hintere Zubehörsteckdose öffnen und Stecker des Reifenreparatur‐
sets einstecken.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den Motor laufen zu lassen.
9. Den Kompressor durch Betätigen des Ein/Aus-Schalters einschal‐
ten. Der Reifen wird mit dem
Dichtmittel gefüllt.
10. Während des Entleerens der Dichtmittelflasche (ca.
30 Sekunden) zeigt die Druckan‐
zeige am Kompressor kurzzeitig
bis zu 6 bar an. Danach sinkt der
Druck wieder ab.

Fahrzeugwartung187

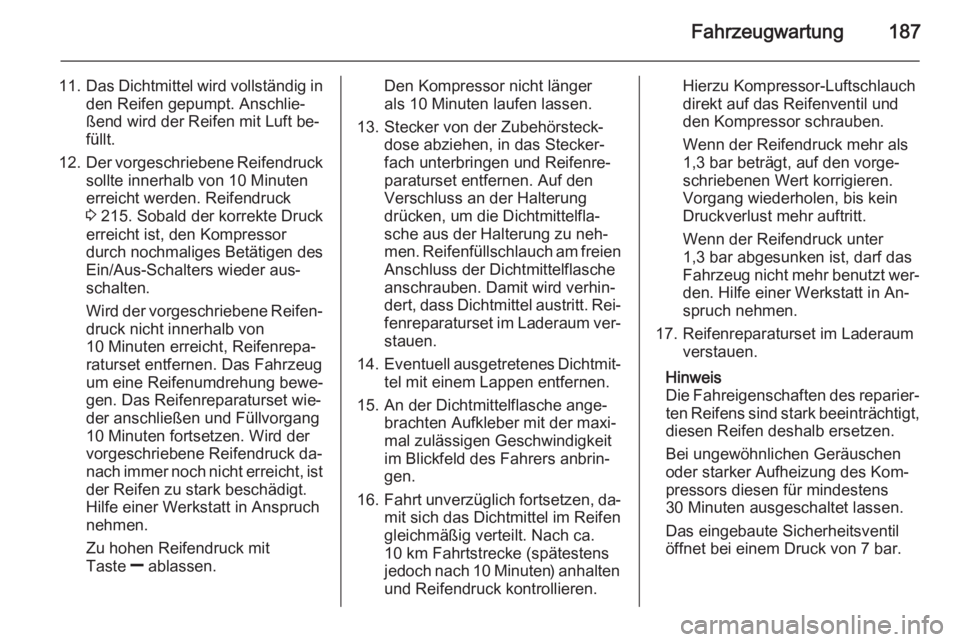

11.Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft be‐
füllt.
12. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden. Reifendruck
3 215. Sobald der korrekte Druck
erreicht ist, den Kompressor
durch nochmaliges Betätigen des
Ein/Aus-Schalters wieder aus‐
schalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
10 Minuten erreicht, Reifenrepa‐
raturset entfernen. Das Fahrzeug
um eine Reifenumdrehung bewe‐
gen. Das Reifenreparaturset wie‐
der anschließen und Füllvorgang
10 Minuten fortsetzen. Wird der
vorgeschriebene Reifendruck da‐
nach immer noch nicht erreicht, ist der Reifen zu stark beschädigt.
Hilfe einer Werkstatt in Anspruch
nehmen.
Zu hohen Reifendruck mit
Taste ] ablassen.Den Kompressor nicht länger
als 10 Minuten laufen lassen.
13. Stecker von der Zubehörsteck‐ dose abziehen, in das Stecker‐
fach unterbringen und Reifenre‐
paraturset entfernen. Auf den
Verschluss an der Halterung
drücken, um die Dichtmittelfla‐
sche aus der Halterung zu neh‐
men. Reifenfüllschlauch am freien Anschluss der Dichtmittelflasche
anschrauben. Damit wird verhin‐
dert, dass Dichtmittel austritt. Rei‐
fenreparaturset im Laderaum ver‐ stauen.
14. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
15. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
16. Fahrt unverzüglich fortsetzen, da‐
mit sich das Dichtmittel im Reifen
gleichmäßig verteilt. Nach ca.
10 km Fahrtstrecke (spätestens
jedoch nach 10 Minuten) anhalten
und Reifendruck kontrollieren.Hierzu Kompressor-Luftschlauch
direkt auf das Reifenventil und
den Kompressor schrauben.
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr auftritt.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt wer‐
den. Hilfe einer Werkstatt in An‐
spruch nehmen.
17. Reifenreparaturset im Laderaum verstauen.
Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt,
diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des Kom‐ pressors diesen für mindestens
30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.

188Fahrzeugwartung

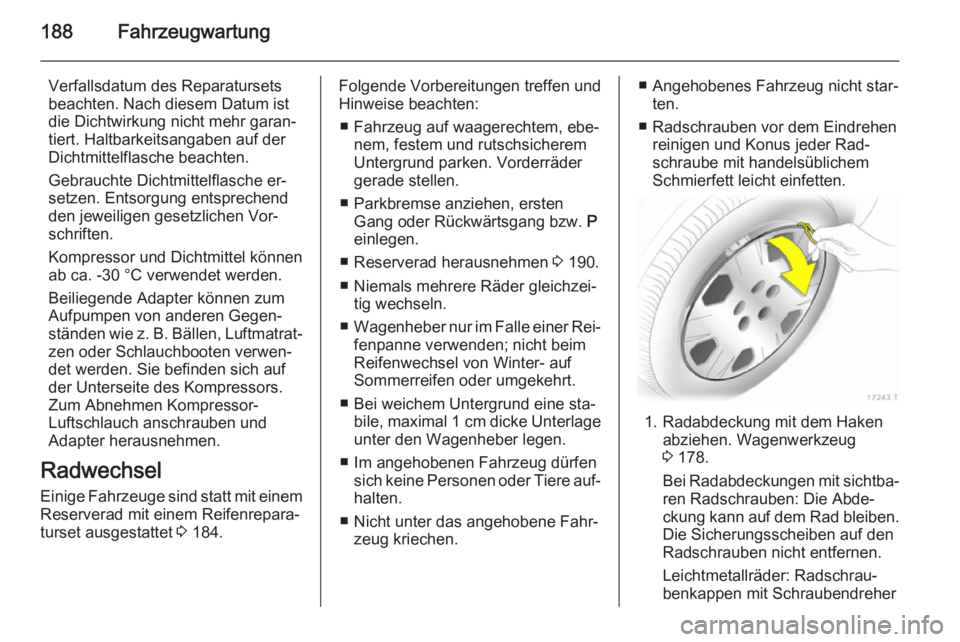

Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche er‐
setzen. Entsorgung entsprechend
den jeweiligen gesetzlichen Vor‐
schriften.
Kompressor und Dichtmittel können
ab ca. -30 °C verwendet werden.
Beiliegende Adapter können zum
Aufpumpen von anderen Gegen‐
ständen wie z. B. Bällen, Luftmatrat‐
zen oder Schlauchbooten verwen‐
det werden. Sie befinden sich auf
der Unterseite des Kompressors. Zum Abnehmen Kompressor-
Luftschlauch anschrauben und
Adapter herausnehmen.
Radwechsel
Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 184.Folgende Vorbereitungen treffen und
Hinweise beachten:
■ Fahrzeug auf waagerechtem, ebe‐ nem, festem und rutschsicherem
Untergrund parken. Vorderräder
gerade stellen.
■ Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw. P
einlegen.
■ Reserverad herausnehmen 3 190.
■ Niemals mehrere Räder gleichzei‐ tig wechseln.
■ Wagenheber nur im Falle einer Rei‐
fenpanne verwenden; nicht beim
Reifenwechsel von Winter- auf Sommerreifen oder umgekehrt.
■ Bei weichem Untergrund eine sta‐ bile, maximal 1 cm dicke Unterlage
unter den Wagenheber legen.
■ Im angehobenen Fahrzeug dürfen sich keine Personen oder Tiere auf‐halten.
■ Nicht unter das angehobene Fahr‐ zeug kriechen.■ Angehobenes Fahrzeug nicht star‐
ten.
■ Radschrauben vor dem Eindrehen reinigen und Konus jeder Rad‐
schraube mit handelsüblichem
Schmierfett leicht einfetten.
1. Radabdeckung mit dem Haken abziehen. Wagenwerkzeug
3 178.
Bei Radabdeckungen mit sichtba‐
ren Radschrauben: Die Abde‐
ckung kann auf dem Rad bleiben. Die Sicherungsscheiben auf den
Radschrauben nicht entfernen.
Leichtmetallräder: Radschrau‐
benkappen mit Schraubendreher

Fahrzeugwartung189

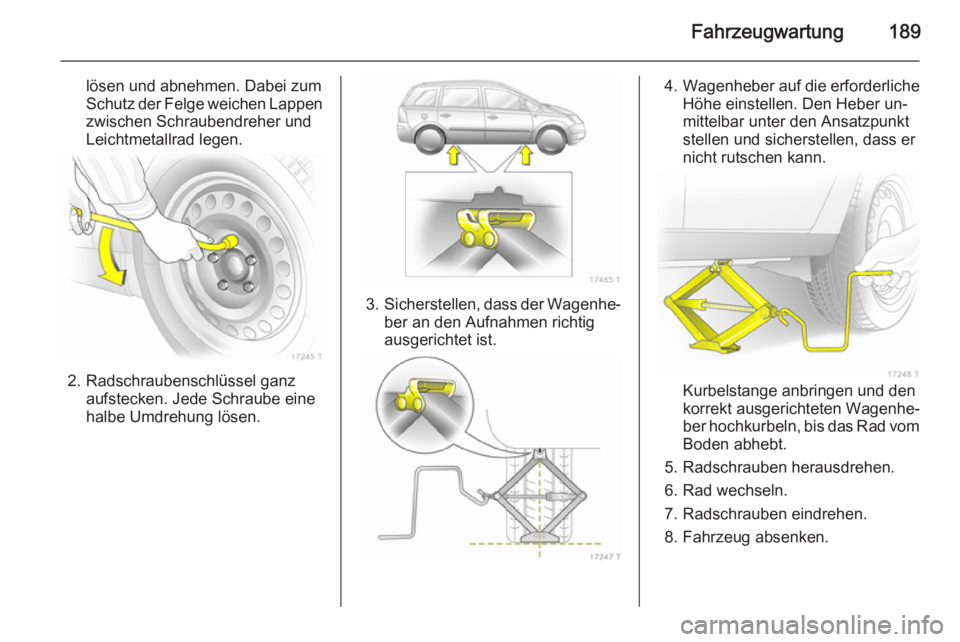

lösen und abnehmen. Dabei zum
Schutz der Felge weichen Lappen zwischen Schraubendreher und
Leichtmetallrad legen.
2. Radschraubenschlüssel ganz aufstecken. Jede Schraube eine
halbe Umdrehung lösen.
3. Sicherstellen, dass der Wagenhe‐
ber an den Aufnahmen richtig
ausgerichtet ist.
4. Wagenheber auf die erforderliche
Höhe einstellen. Den Heber un‐
mittelbar unter den Ansatzpunkt
stellen und sicherstellen, dass er
nicht rutschen kann.
Kurbelstange anbringen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom
Boden abhebt.
5. Radschrauben herausdrehen.
6. Rad wechseln.
7. Radschrauben eindrehen.
8. Fahrzeug absenken.

190Fahrzeugwartung

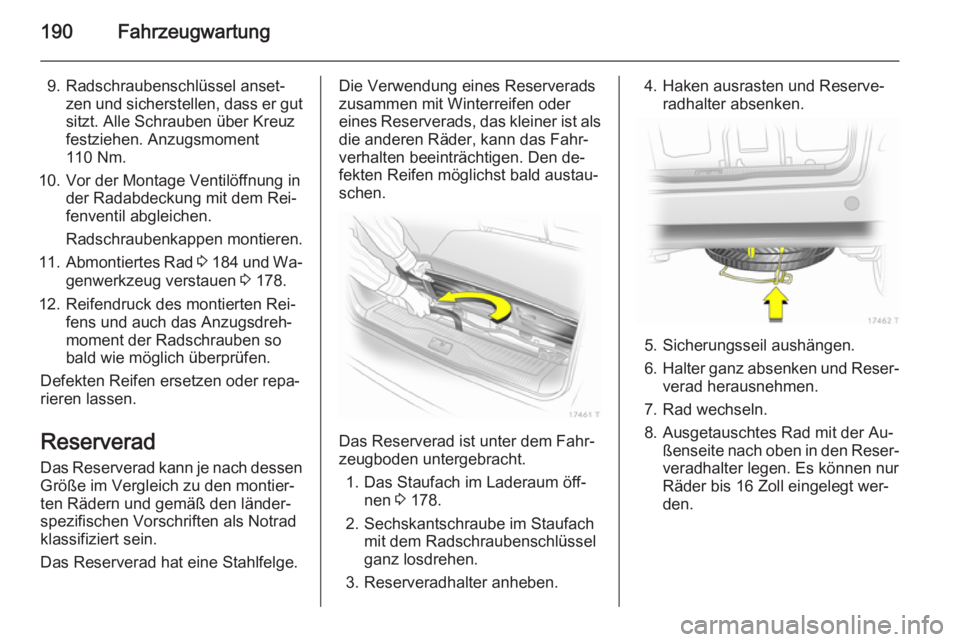

9. Radschraubenschlüssel anset‐zen und sicherstellen, dass er gut
sitzt. Alle Schrauben über Kreuz
festziehen. Anzugsmoment
110 Nm.
10. Vor der Montage Ventilöffnung in der Radabdeckung mit dem Rei‐
fenventil abgleichen.
Radschraubenkappen montieren.
11. Abmontiertes Rad 3 184 und Wa‐
genwerkzeug verstauen 3 178.
12. Reifendruck des montierten Rei‐ fens und auch das Anzugsdreh‐
moment der Radschrauben so
bald wie möglich überprüfen.
Defekten Reifen ersetzen oder repa‐
rieren lassen.
Reserverad
Das Reserverad kann je nach dessen
Größe im Vergleich zu den montier‐
ten Rädern und gemäß den länder‐
spezifischen Vorschriften als Notrad
klassifiziert sein.
Das Reserverad hat eine Stahlfelge.Die Verwendung eines Reserverads
zusammen mit Winterreifen oder
eines Reserverads, das kleiner ist als
die anderen Räder, kann das Fahr‐
verhalten beeinträchtigen. Den de‐
fekten Reifen möglichst bald austau‐
schen.
Das Reserverad ist unter dem Fahr‐
zeugboden untergebracht.
1. Das Staufach im Laderaum öff‐ nen 3 178.
2. Sechskantschraube im Staufach mit dem Radschraubenschlüssel
ganz losdrehen.
3. Reserveradhalter anheben.
4. Haken ausrasten und Reserve‐ radhalter absenken.
5. Sicherungsseil aushängen.
6. Halter ganz absenken und Reser‐
verad herausnehmen.
7. Rad wechseln.
8. Ausgetauschtes Rad mit der Au‐ ßenseite nach oben in den Reser‐veradhalter legen. Es können nurRäder bis 16 Zoll eingelegt wer‐
den.
