2014 OPEL ZAFIRA B Betriebsanleitung (in German)

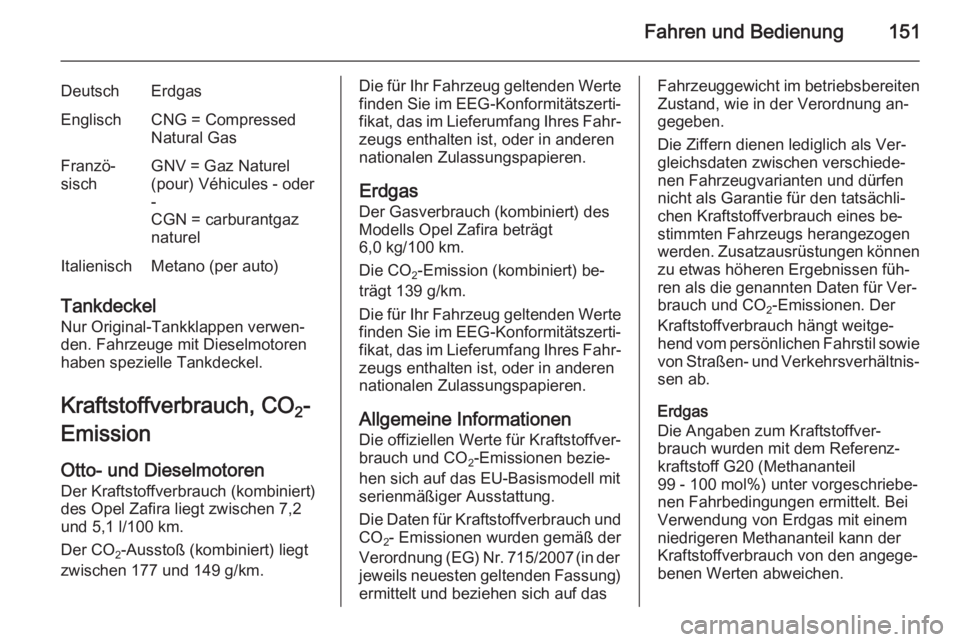

Fahren und Bedienung151
DeutschErdgasEnglischCNG = Compressed
Natural GasFranzö‐
sischGNV = Gaz Naturel
(pour) Véhicules - oder
-
CGN = carburantgaz
naturelItalienischMetano (per auto)
Tankdeckel
Nur Original-Tankklappen verwen‐
den. Fahrzeuge mit Dieselmotoren
haben spezielle Tankdeckel.
Kraftstoffverbrauch, CO 2-
Emission
Otto- und DieselmotorenDer Kraftstoffverbrauch (kombiniert)
des Opel Zafira liegt zwischen 7,2
und 5,1 l/100 km.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 177 und 149 g/km.
Die für Ihr Fahrzeug geltenden Werte
finden Sie im EEG-Konformitätszerti‐
fikat, das im Lieferumfang Ihres Fahr‐ zeugs enthalten ist, oder in anderen
nationalen Zulassungspapieren.
Erdgas
Der Gasverbrauch (kombiniert) des
Modells Opel Zafira beträgt
6,0 kg/100 km.
Die CO 2-Emission (kombiniert) be‐
trägt 139 g/km.
Die für Ihr Fahrzeug geltenden Werte finden Sie im EEG-Konformitätszerti‐
fikat, das im Lieferumfang Ihres Fahr‐ zeugs enthalten ist, oder in anderen
nationalen Zulassungspapieren.
Allgemeine Informationen
Die offiziellen Werte für Kraftstoffver‐ brauch und CO 2-Emissionen bezie‐
hen sich auf das EU-Basismodell mit serienmäßiger Ausstattung.
Die Daten für Kraftstoffverbrauch und
CO 2- Emissionen wurden gemäß der
Verordnung (EG) Nr. 715/2007 (in der jeweils neuesten geltenden Fassung)ermittelt und beziehen sich auf dasFahrzeuggewicht im betriebsbereiten Zustand, wie in der Verordnung an‐
gegeben.
Die Ziffern dienen lediglich als Ver‐
gleichsdaten zwischen verschiede‐
nen Fahrzeugvarianten und dürfen nicht als Garantie für den tatsächli‐chen Kraftstoffverbrauch eines be‐
stimmten Fahrzeugs herangezogen
werden. Zusatzausrüstungen können
zu etwas höheren Ergebnissen füh‐ ren als die genannten Daten für Ver‐
brauch und CO 2-Emissionen. Der
Kraftstoffverbrauch hängt weitge‐
hend vom persönlichen Fahrstil sowie
von Straßen- und Verkehrsverhältnis‐ sen ab.
Erdgas
Die Angaben zum Kraftstoffver‐
brauch wurden mit dem Referenz‐ kraftstoff G20 (Methananteil
99 - 100 mol%) unter vorgeschriebe‐
nen Fahrbedingungen ermittelt. Bei
Verwendung von Erdgas mit einem
niedrigeren Methananteil kann der
Kraftstoffverbrauch von den angege‐
benen Werten abweichen.

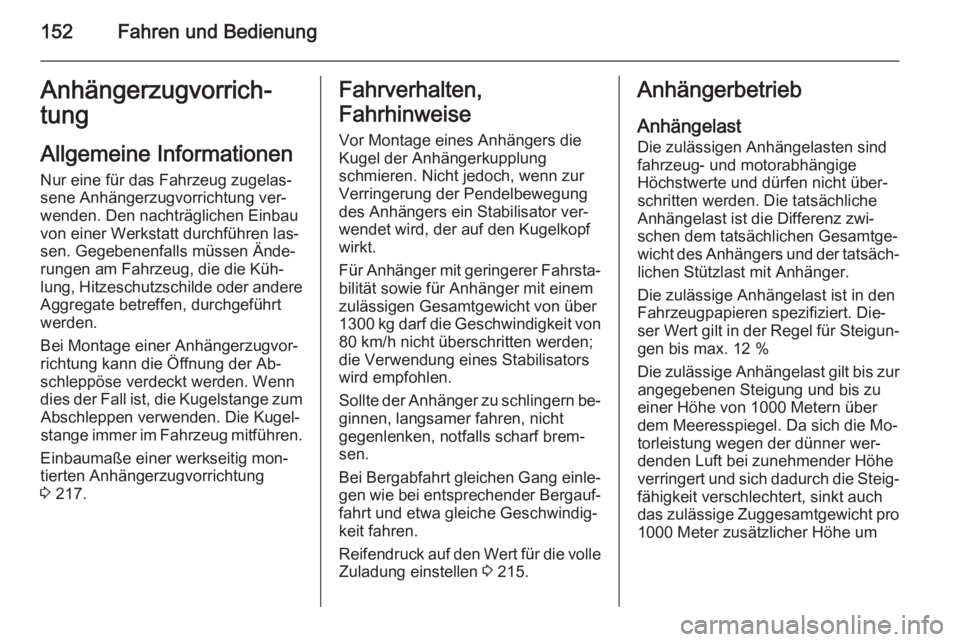

152Fahren und BedienungAnhängerzugvorrich‐
tung
Allgemeine Informationen Nur eine für das Fahrzeug zugelas‐sene Anhängerzugvorrichtung ver‐
wenden. Den nachträglichen Einbau
von einer Werkstatt durchführen las‐
sen. Gegebenenfalls müssen Ände‐
rungen am Fahrzeug, die die Küh‐
lung, Hitzeschutzschilde oder andere Aggregate betreffen, durchgeführt
werden.
Bei Montage einer Anhängerzugvor‐
richtung kann die Öffnung der Ab‐
schleppöse verdeckt werden. Wenn
dies der Fall ist, die Kugelstange zum Abschleppen verwenden. Die Kugel‐
stange immer im Fahrzeug mitführen.
Einbaumaße einer werkseitig mon‐
tierten Anhängerzugvorrichtung
3 217.Fahrverhalten,
Fahrhinweise Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Pendelbewegung
des Anhängers ein Stabilisator ver‐
wendet wird, der auf den Kugelkopf
wirkt.
Für Anhänger mit geringerer Fahrsta‐
bilität sowie für Anhänger mit einem
zulässigen Gesamtgewicht von über
1300 kg darf die Geschwindigkeit von
80 km/h nicht überschritten werden;
die Verwendung eines Stabilisators
wird empfohlen.
Sollte der Anhänger zu schlingern be‐ ginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐
gen wie bei entsprechender Bergauf‐ fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle
Zuladung einstellen 3 215.Anhängerbetrieb
Anhängelast Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz zwi‐
schen dem tatsächlichen Gesamtge‐
wicht des Anhängers und der tatsäch‐ lichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert. Die‐
ser Wert gilt in der Regel für Steigun‐
gen bis max. 12 %
Die zulässige Anhängelast gilt bis zur
angegebenen Steigung und bis zu
einer Höhe von 1000 Metern über
dem Meeresspiegel. Da sich die Mo‐
torleistung wegen der dünner wer‐
denden Luft bei zunehmender Höhe
verringert und sich dadurch die Steig‐ fähigkeit verschlechtert, sinkt auch
das zulässige Zuggesamtgewicht pro
1000 Meter zusätzlicher Höhe um

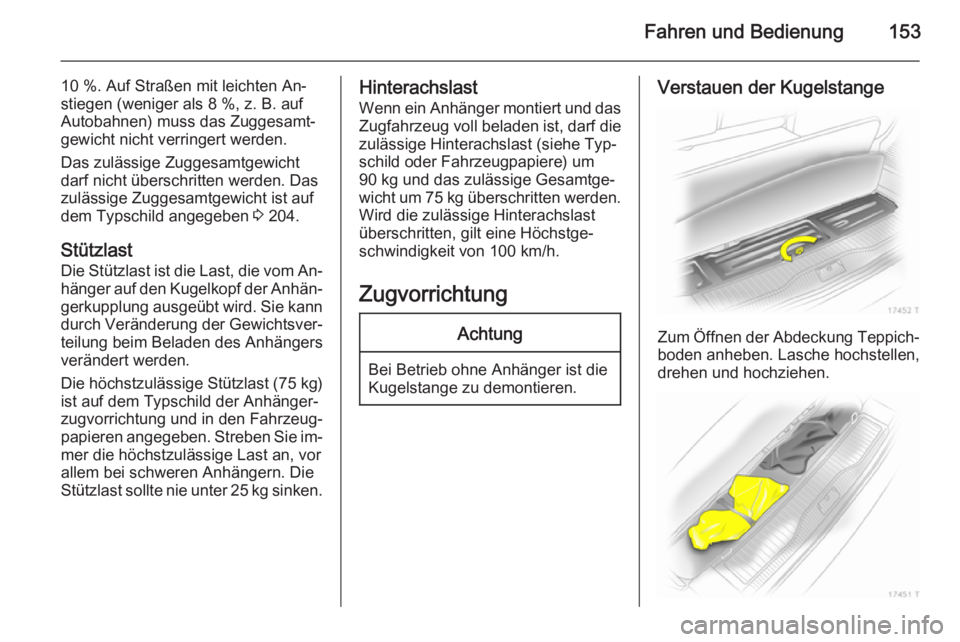

Fahren und Bedienung153
10 %. Auf Straßen mit leichten An‐stiegen (weniger als 8 %, z. B. auf
Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 204.
Stützlast Die Stützlast ist die Last, die vom An‐
hänger auf den Kugelkopf der Anhän‐
gerkupplung ausgeübt wird. Sie kann durch Veränderung der Gewichtsver‐
teilung beim Beladen des Anhängers
verändert werden.
Die höchstzulässige Stützlast ( 75 kg)
ist auf dem Typschild der Anhänger‐
zugvorrichtung und in den Fahrzeug‐
papieren angegeben. Streben Sie im‐
mer die höchstzulässige Last an, vor
allem bei schweren Anhängern. Die
Stützlast sollte nie unter 25 kg sinken.Hinterachslast
Wenn ein Anhänger montiert und das
Zugfahrzeug voll beladen ist, darf die
zulässige Hinterachslast (siehe Typ‐
schild oder Fahrzeugpapiere) um 90 kg und das zulässige Gesamtge‐
wicht um 75 kg überschritten werden. Wird die zulässige Hinterachslast
überschritten, gilt eine Höchstge‐
schwindigkeit von 100 km/h.
ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.
Verstauen der Kugelstange
Zum Öffnen der Abdeckung Teppich‐
boden anheben. Lasche hochstellen,
drehen und hochziehen.

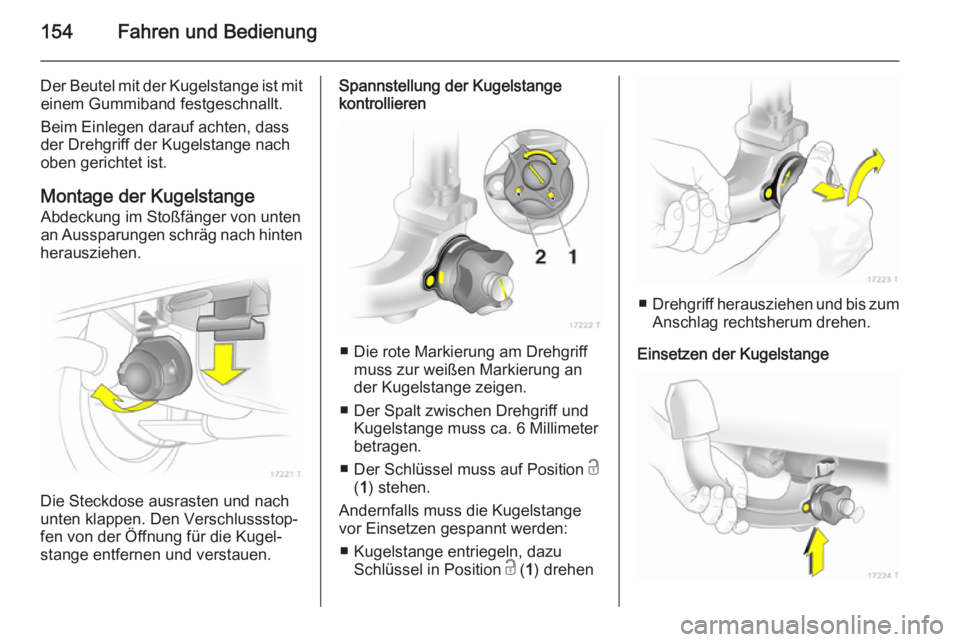

154Fahren und Bedienung
Der Beutel mit der Kugelstange ist miteinem Gummiband festgeschnallt.
Beim Einlegen darauf achten, dass
der Drehgriff der Kugelstange nach
oben gerichtet ist.
Montage der Kugelstange Abdeckung im Stoßfänger von unten
an Aussparungen schräg nach hinten
herausziehen.
Die Steckdose ausrasten und nach
unten klappen. Den Verschlussstop‐
fen von der Öffnung für die Kugel‐
stange entfernen und verstauen.
Spannstellung der Kugelstange
kontrollieren
■ Die rote Markierung am Drehgriff
muss zur weißen Markierung an
der Kugelstange zeigen.
■ Der Spalt zwischen Drehgriff und Kugelstange muss ca. 6 Millimeter
betragen.
■ Der Schlüssel muss auf Position c
( 1 ) stehen.
Andernfalls muss die Kugelstange
vor Einsetzen gespannt werden:
■ Kugelstange entriegeln, dazu Schlüssel in Position c ( 1) drehen
■ Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen.
Einsetzen der Kugelstange

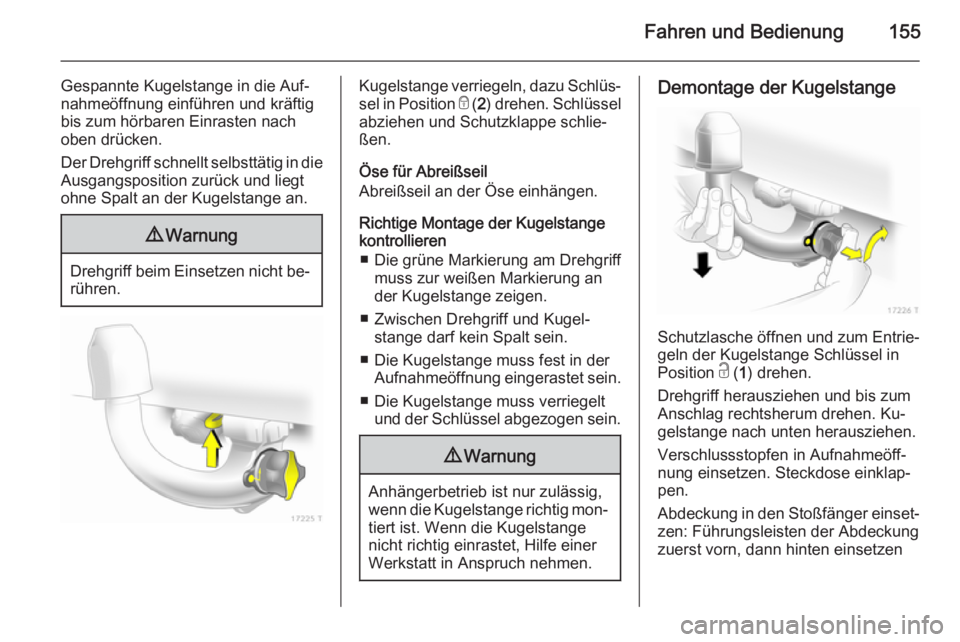

Fahren und Bedienung155
Gespannte Kugelstange in die Auf‐
nahmeöffnung einführen und kräftig
bis zum hörbaren Einrasten nach oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.9 Warnung
Drehgriff beim Einsetzen nicht be‐
rühren.
Kugelstange verriegeln, dazu Schlüs‐
sel in Position e (2 ) drehen. Schlüssel
abziehen und Schutzklappe schlie‐
ßen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
■ Die grüne Markierung am Drehgriff muss zur weißen Markierung an
der Kugelstange zeigen.
■ Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
■ Die Kugelstange muss fest in der Aufnahmeöffnung eingerastet sein.
■ Die Kugelstange muss verriegelt und der Schlüssel abgezogen sein.9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig mon‐ tiert ist. Wenn die Kugelstange
nicht richtig einrastet, Hilfe einer
Werkstatt in Anspruch nehmen.
Demontage der Kugelstange
Schutzlasche öffnen und zum Entrie‐
geln der Kugelstange Schlüssel in
Position c ( 1) drehen.
Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen. Ku‐
gelstange nach unten herausziehen.
Verschlussstopfen in Aufnahmeöff‐
nung einsetzen. Steckdose einklap‐
pen.
Abdeckung in den Stoßfänger einset‐ zen: Führungsleisten der Abdeckung
zuerst vorn, dann hinten einsetzen

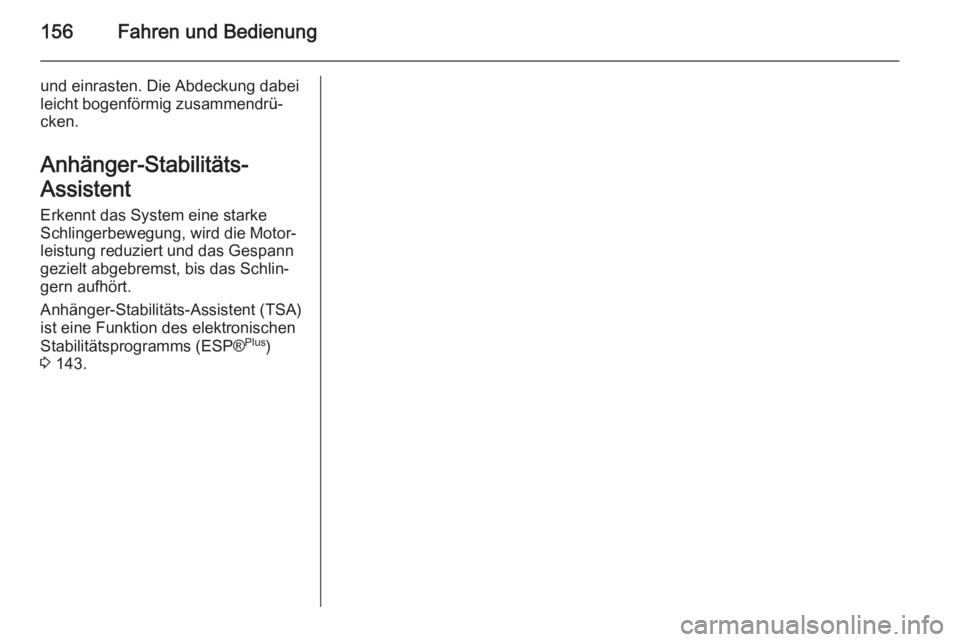

156Fahren und Bedienung
und einrasten. Die Abdeckung dabei
leicht bogenförmig zusammendrü‐
cken.
Anhänger-Stabilitäts-
Assistent Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann
gezielt abgebremst, bis das Schlin‐
gern aufhört.
Anhänger-Stabilitäts-Assistent (TSA)
ist eine Funktion des elektronischen
Stabilitätsprogramms (ESP® Plus
)
3 143.

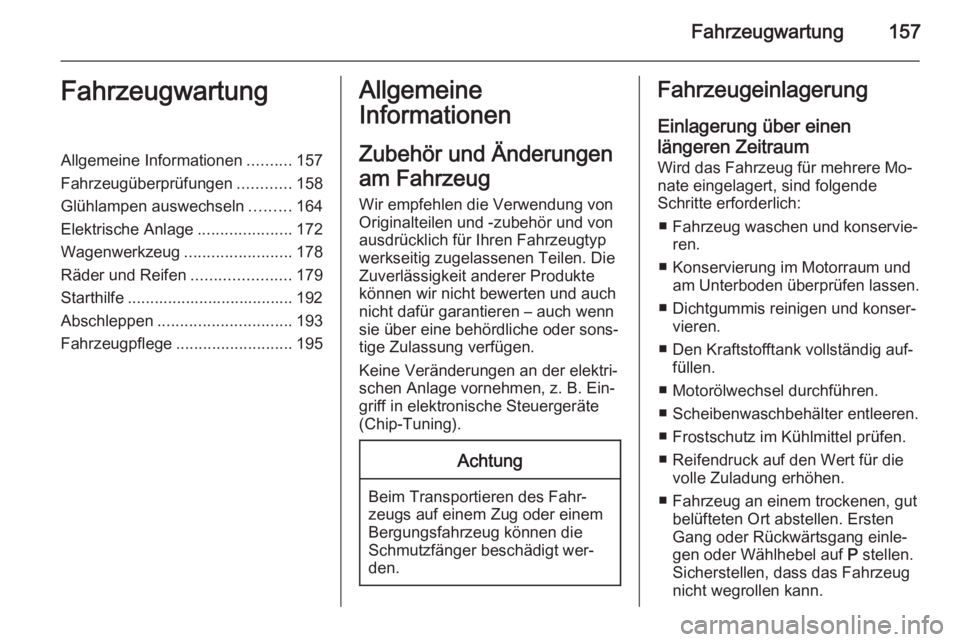

Fahrzeugwartung157FahrzeugwartungAllgemeine Informationen..........157
Fahrzeugüberprüfungen ............158
Glühlampen auswechseln .........164
Elektrische Anlage .....................172
Wagenwerkzeug ........................178
Räder und Reifen ......................179
Starthilfe ..................................... 192
Abschleppen .............................. 193
Fahrzeugpflege .......................... 195Allgemeine
Informationen
Zubehör und Änderungen
am Fahrzeug Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür garantieren – auch wenn
sie über eine behördliche oder sons‐
tige Zulassung verfügen.
Keine Veränderungen an der elektri‐
schen Anlage vornehmen, z. B. Ein‐
griff in elektronische Steuergeräte (Chip-Tuning).Achtung
Beim Transportieren des Fahr‐zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt wer‐
den.
Fahrzeugeinlagerung
Einlagerung über einen
längeren Zeitraum Wird das Fahrzeug für mehrere Mo‐
nate eingelagert, sind folgende
Schritte erforderlich:
■ Fahrzeug waschen und konservie‐ ren.
■ Konservierung im Motorraum und am Unterboden überprüfen lassen.
■ Dichtgummis reinigen und konser‐ vieren.
■ Den Kraftstofftank vollständig auf‐ füllen.
■ Motorölwechsel durchführen.
■ Scheibenwaschbehälter entleeren.
■ Frostschutz im Kühlmittel prüfen.
■ Reifendruck auf den Wert für die volle Zuladung erhöhen.
■ Fahrzeug an einem trockenen, gut belüfteten Ort abstellen. Ersten
Gang oder Rückwärtsgang einle‐
gen oder Wählhebel auf P stellen.
Sicherstellen, dass das Fahrzeug
nicht wegrollen kann.

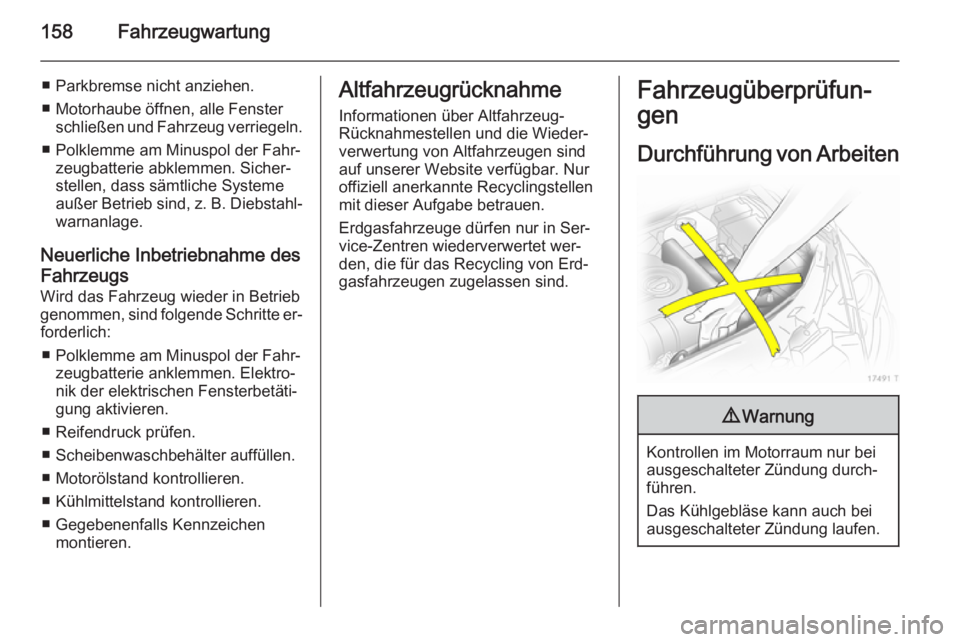

158Fahrzeugwartung
■ Parkbremse nicht anziehen.
■ Motorhaube öffnen, alle Fenster schließen und Fahrzeug verriegeln.
■ Polklemme am Minuspol der Fahr‐ zeugbatterie abklemmen. Sicher‐
stellen, dass sämtliche Systeme
außer Betrieb sind, z. B. Diebstahl‐ warnanlage.
Neuerliche Inbetriebnahme des Fahrzeugs Wird das Fahrzeug wieder in Betrieb
genommen, sind folgende Schritte er‐ forderlich:
■ Polklemme am Minuspol der Fahr‐ zeugbatterie anklemmen. Elektro‐
nik der elektrischen Fensterbetäti‐
gung aktivieren.
■ Reifendruck prüfen.
■ Scheibenwaschbehälter auffüllen.
■ Motorölstand kontrollieren.
■ Kühlmittelstand kontrollieren.
■ Gegebenenfalls Kennzeichen montieren.Altfahrzeugrücknahme
Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind
auf unserer Website verfügbar. Nur
offiziell anerkannte Recyclingstellen
mit dieser Aufgabe betrauen.
Erdgasfahrzeuge dürfen nur in Ser‐
vice-Zentren wiederverwertet wer‐
den, die für das Recycling von Erd‐
gasfahrzeugen zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
