2014 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
853
8

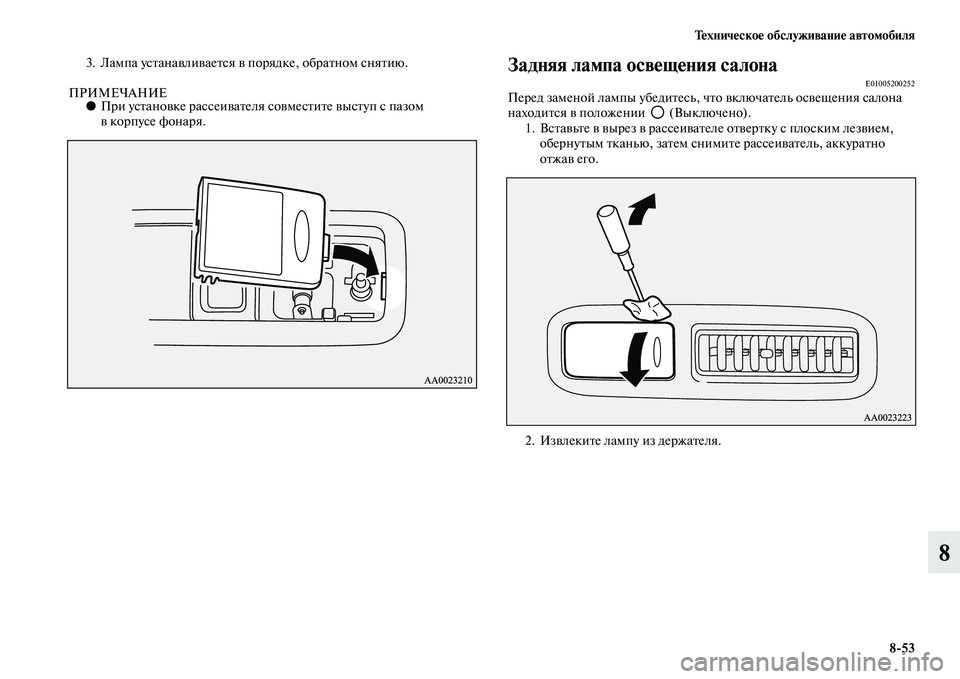

3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●При установке рассеивателя совместите выступ с пазом
вкорпусе фонаря.
Задняя лампа освещения салонаE01005200252Перед заменой лампы убедитесь, что включатель освещения салона
находится в положении (Выключено).
1. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.
2. Извлеките лампу из держателя.

854 Техническое обслуживание автомобиля
8

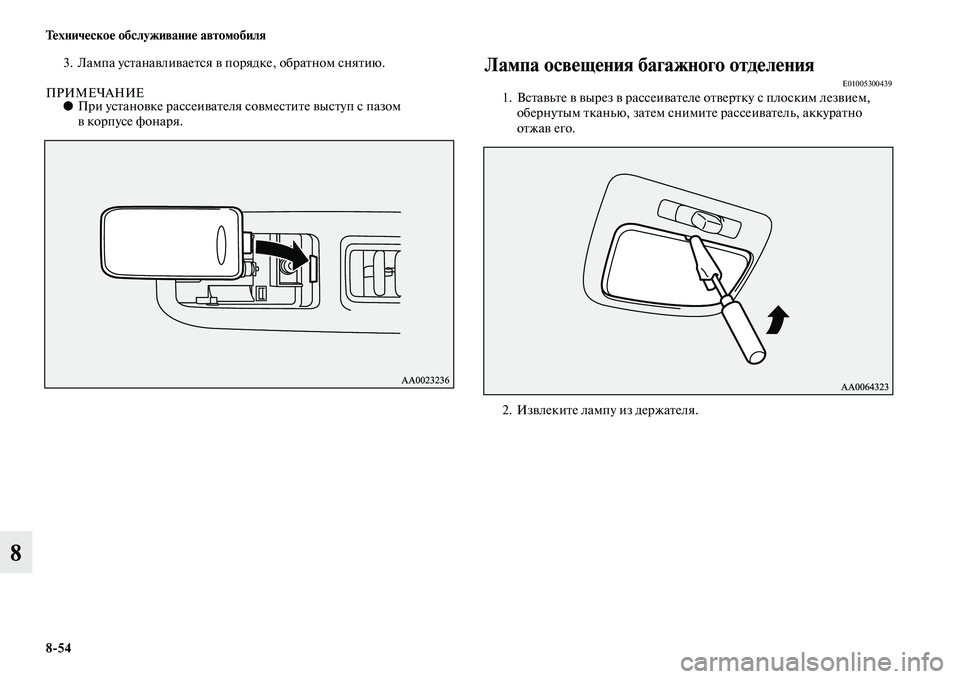

3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●При установке рассеивателя совместите выступ с пазом
вкорпусе фонаря.
Лампа освещения багажного отделенияE010053004391. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.
2. Извлеките лампу из держателя.

Техническое обслуживание автомобиля
855
8

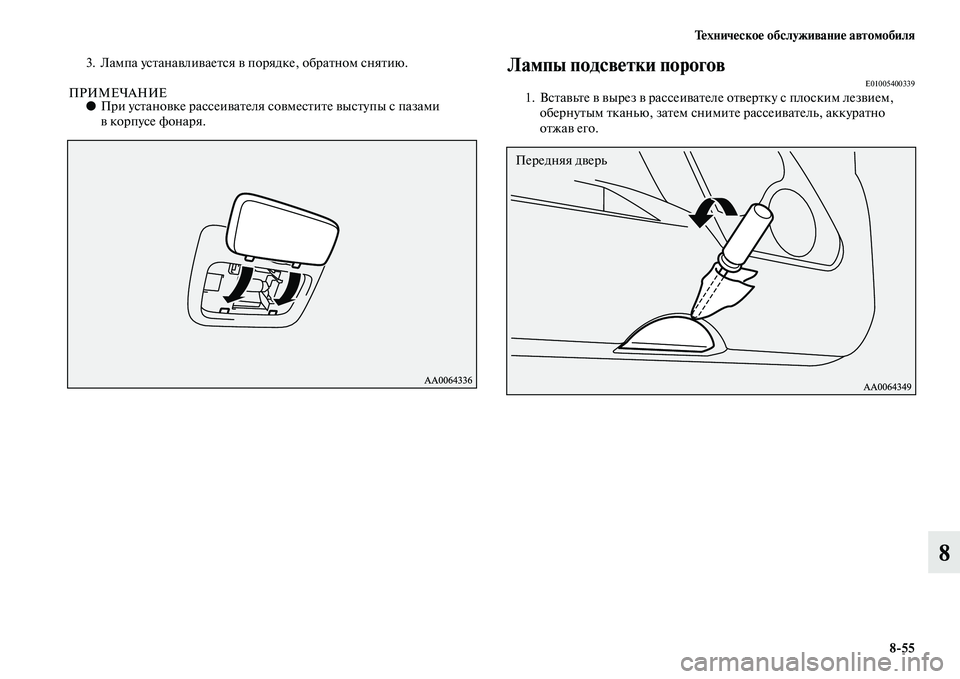

3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●При установке рассеивателя совместите выступы с пазами
вкорпусе фонаря.
Лампы подсветки пороговE010054003391. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.
Передняя дверь

856 Техническое обслуживание автомобиля
8

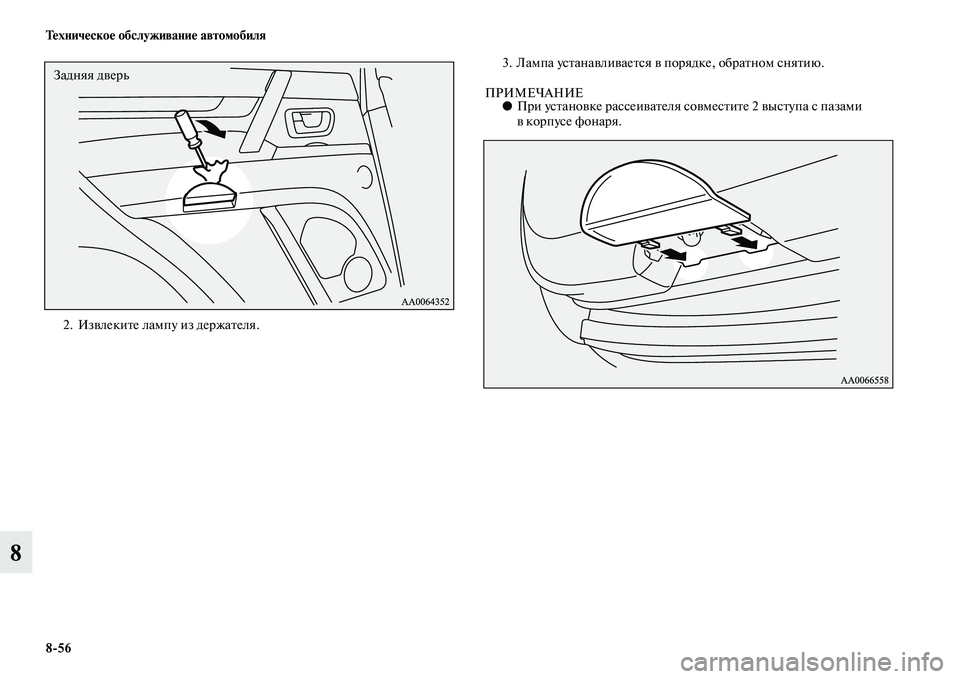

2. Извлеките лампу из держателя.3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●При установке рассеивателя совместите 2 выступа с пазами
вкорпусе фонаря.
Задняя дверь

Техническое обслуживание автомобиля
857
8
Лампа подсветки вещевого ящика панели
приборов
E010061002321. Вытяните лампу.
2. Лампа устанавливается в порядке, обратном снятию.
Лампы подсветки косметического зеркала *E010062002621. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.
2. Извлеките лампу из держателя.
3. Лампа устанавливается в порядке, обратном снятию.

9

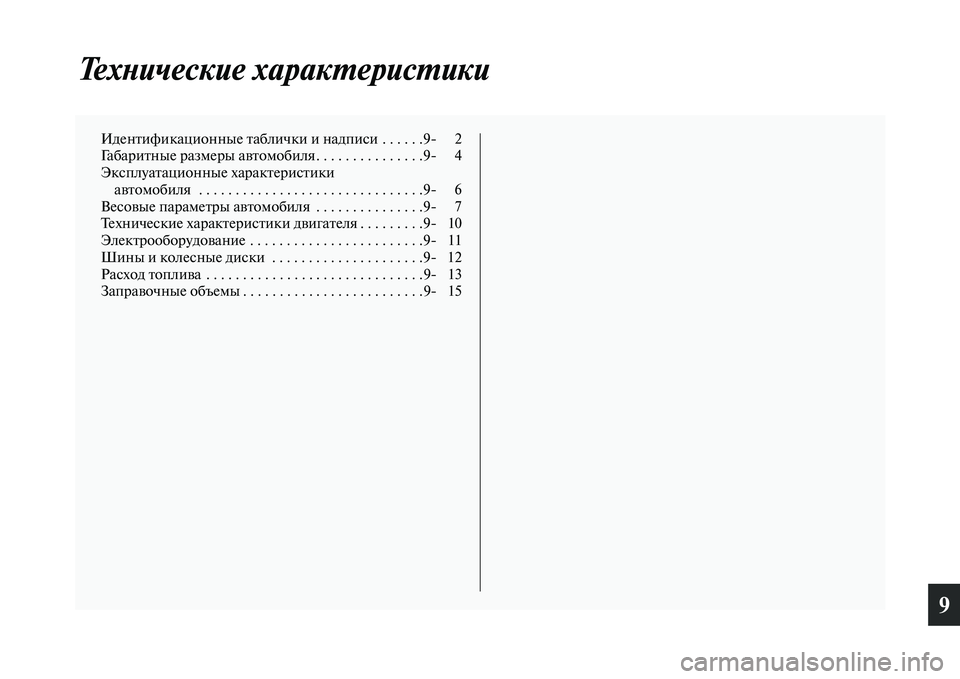

Технические характеристики
Идентификационные таблички и надписи . . . . . .9 2
Габаритные размеры автомобиля. . . . . . . . . . . . . . .9 4
Эксплуатационные характеристики
автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 6
Весовые параметры автомобиля . . . . . . . . . . . . . . .9 7
Технические характеристики двигателя . . . . . . . . .9 10
Электрооборудование . . . . . . . . . . . . . . . . . . . . . . . .9 11
Шины и колесные диски . . . . . . . . . . . . . . . . . . . . .9 12
Расход топлива . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 13
Заправочные объемы . . . . . . . . . . . . . . . . . . . . . . . . .9 15

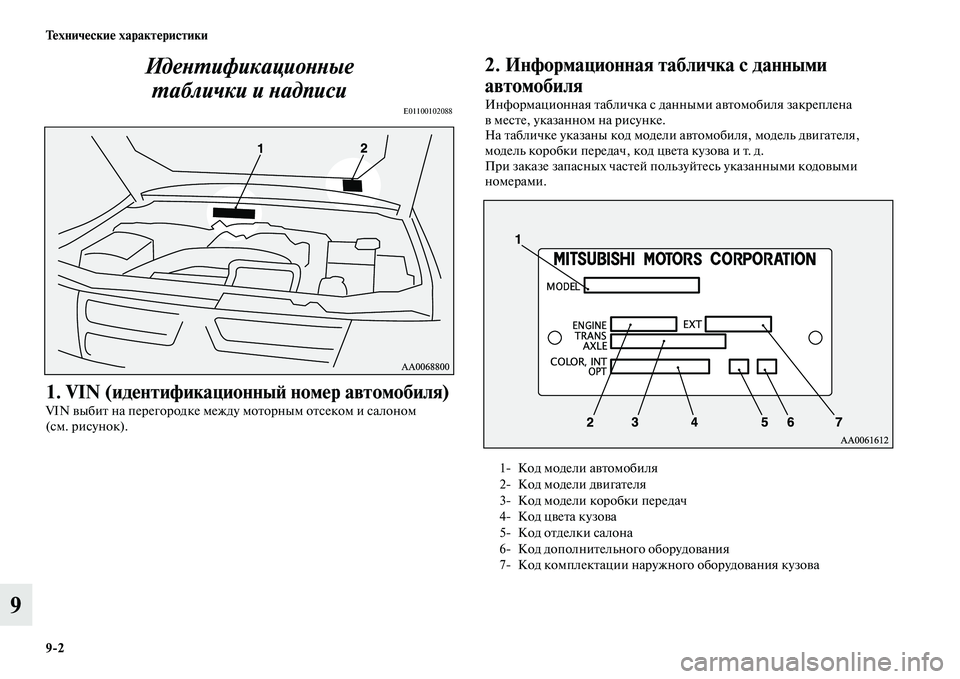

92 Технические характеристики
9Идентификационные
таблички и надписи
E01100102088
1. VIN (идентификационный номер автомобиля)
VIN выбит на перегородке между моторным отсеком и салоном
(см. рисунок).
2. Информационная табличка с данными
автомобиля
Информационная табличка с данными автомобиля закреплена
в месте, указанном на рисунке.
На табличке указаны код модели автомобиля, модель двигателя,
модель коробки передач, код цвета кузова и т. д.
При заказе запасных частей пользуйтесь указанными кодовыми
номерами.
1 Код модели автомобиля
2 Код модели двигателя
3 Код модели коробки передач
4 Код цвета кузова
5 Код отделки салона
6 Код дополнительного оборудования
7 Код комплектации наружного оборудования кузова
