2014 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
829
8

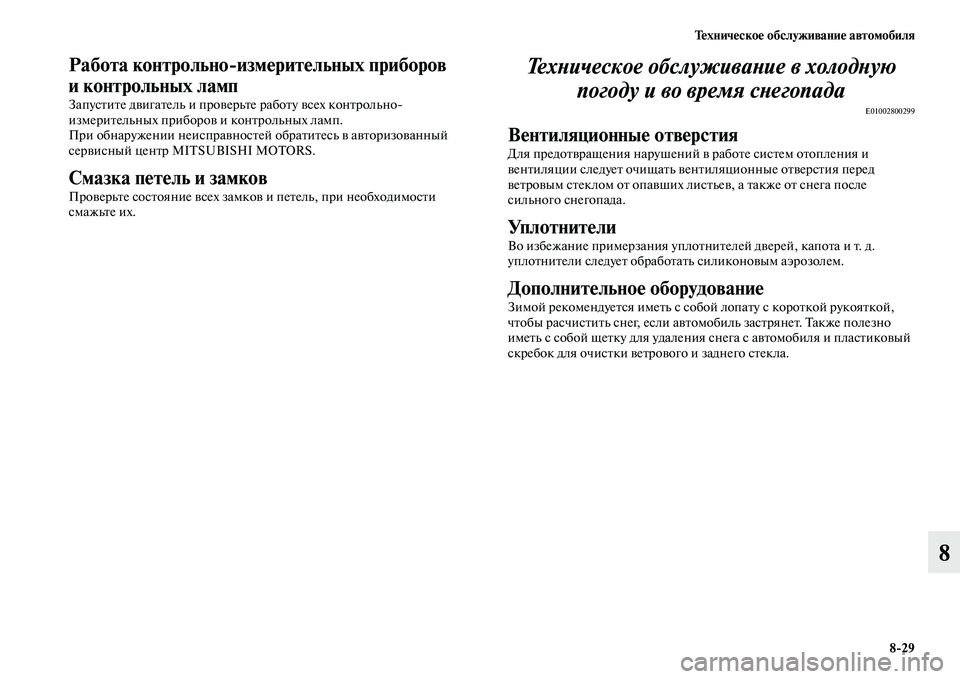

Работа контрольноизмерительных приборов
и контрольных ламп
Запустите двигатель и проверьте работу всех контрольно
измерительных приборов и контрольных ламп.
При обнаружении неисправностей обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Смазка петель и замков
Проверьте состояние всех замков и петель, при необходимости
смажьте их.
Техническое обслуживание в холодную
погоду и во время снегопада
E01002800299
Вентиляционные отверстия
Для предотвращения нарушений в работе систем отопления и
вентиляции следует очищать вентиляционные отверстия перед
ветровым стеклом от опавших листьев, а также от снега после
сильного снегопада.
Уплотнители
Во избежание примерзания уплотнителей дверей, капота и т. д.
уплотнители следует обработать силиконовым аэрозолем.
Дополнительное оборудование
Зимой рекомендуется иметь с собой лопату с короткой рукояткой,
чтобы расчистить снег, если автомобиль застрянет. Также полезно
иметь с собой щетку для удаления снега с автомобиля и пластиковый
скребок для очистки ветрового и заднего стекла.

830 Техническое обслуживание автомобиля

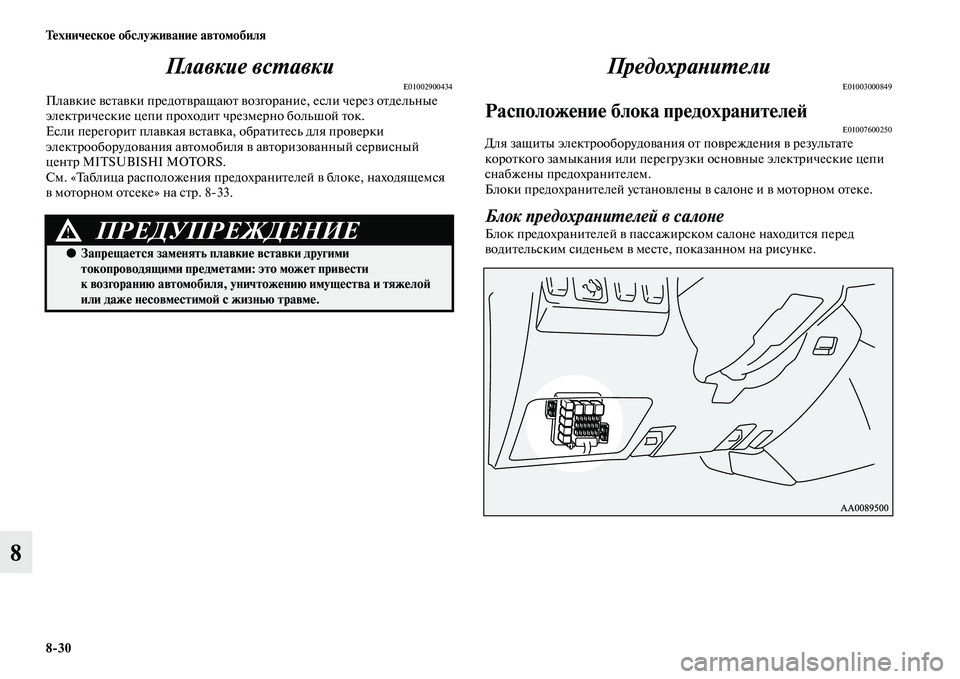

8Плавкие вставки
E01002900434Плавкие вставки предотвращают возгорание, если через отдельные
электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки
электрооборудования автомобиля в авторизованный сервисный
центр MITSUBISHI MOTORS.
См. «Таблица расположения предохранителей в блоке, находящемся
в моторном отсеке» на стр. 833.
Предохранители
E01003000849
Расположение блока предохранителейE01007600250Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки основные электрические цепи
снабжены предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.
Блок предохранителей в салоне
Блок предохранителей в пассажирском салоне находится перед
водительским сиденьем в месте, показанном на рисунке. ПРЕДУПРЕЖДЕНИЕ!
●Запрещается заменять плавкие вставки другими
токопроводящими предметами: это может привести
к возгоранию автомобиля, уничтожению имущества и тяжелой
или даже несовместимой с жизнью травме.

Техническое обслуживание автомобиля
831
8

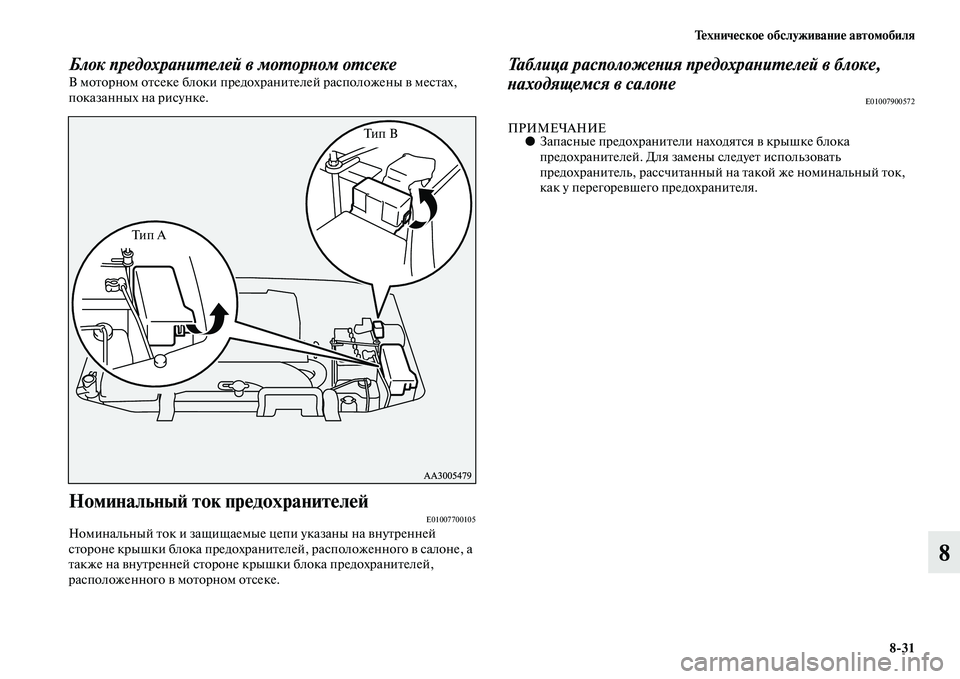

Блок предохранителей в моторном отсекеВ моторном отсеке блоки предохранителей расположены в местах,
показанных на рисунке.
Номинальный ток предохранителейE01007700105Номинальный ток и защищаемые цепи указаны на внутренней
стороне крышки блока предохранителей, расположенного в салоне, а
также на внутренней стороне крышки блока предохранителей,
расположенного в моторном отсеке.
Таблица расположения предохранителей в блоке,
находящемся в салоне
E01007900572
ПРИМЕЧАНИЕ●Запасные предохранители находятся в крышке блока
предохранителей. Для замены следует использовать
предохранитель, рассчитанный на такой же номинальный ток,
как у перегоревшего предохранителя.
Ти п АТип B

832 Техническое обслуживание автомобиля
8

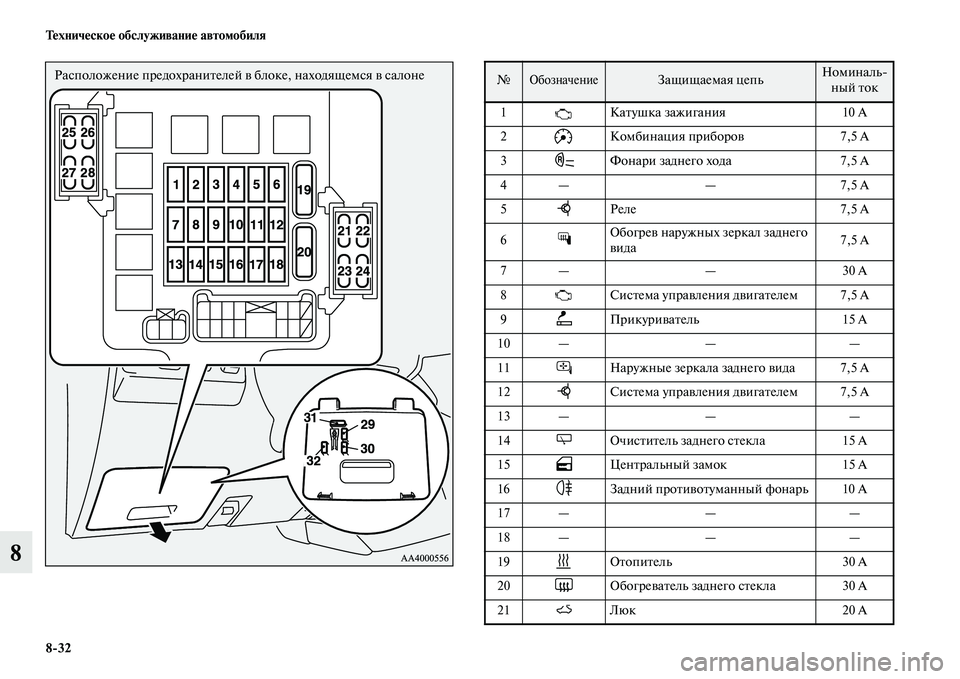

Расположение предохранителей в блоке, находящемся в салоне№ Обозначение Защищаемая цепьНоминаль
ный ток
1Катушка зажигания 10 A
2 Комбинация приборов 7,5 A
3 Фонари заднего хода 7,5 A
4— — 7,5 A
5Реле 7,5 A
6Обогрев наружных зеркал заднего
вида7,5 A
7— — 30 A
8 Система управления двигателем 7,5 A
9Прикуриватель 15 A
10 — — —
11 Наружные зеркала заднего вида 7,5 A
12 Система управления двигателем 7,5 A
13 — — —
14 Очиститель заднего стекла 15 A
15 Центральный замок 15 A
16 Задний противотуманный фонарь 10 A
17 — — —
18 — — —
19 Отопитель 30 A
20 Обогреватель заднего стекла 30 A
21 Люк 20 A

Техническое обслуживание автомобиля
833
8
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
В блоке предохранителей отсутствуют запасные предохранители
на 7,5 А и 15 А. Если перегорит предохранитель, рассчитанный
на какиелибо из этих значений номинального тока, временно
установите на его место один из следующих предохранителей:
7,5 A: наружные зеркала заднего вида,
15 A: прикуриватель.
При первой же возможности верните на место снятый
предохранитель.

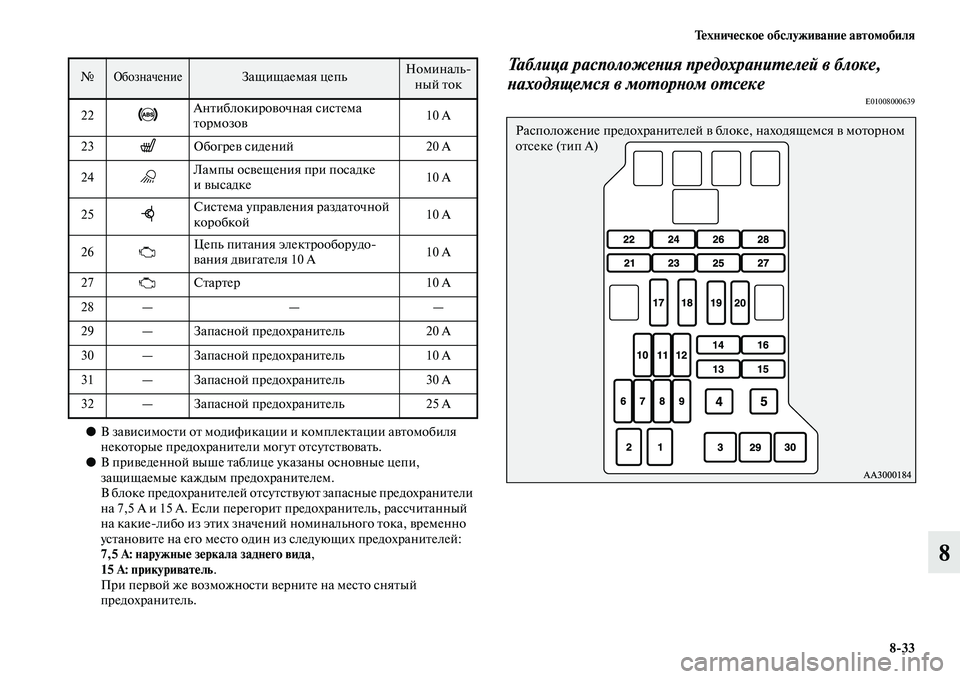

Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке
E0100800063922Антиблокировочная система
тормозов10 A
23 Обогрев сидений 20 A
24Лампы освещения при посадке
ивысадке10 A
25Система управления раздаточной
коробкой10 A
26Цепь питания электрооборудо
вания двигателя 10 А10 A
27 Стартер 10 A
28 — — —
29 — Запасной предохранитель 20 A
30 — Запасной предохранитель 10 A
31 — Запасной предохранитель 30 A
32 — Запасной предохранитель 25 A
№ Обозначение Защищаемая цепьНоминаль
ный ток
Расположение предохранителей в блоке, находящемся в моторном
отсеке (тип А)

834 Техническое обслуживание автомобиля
8●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.

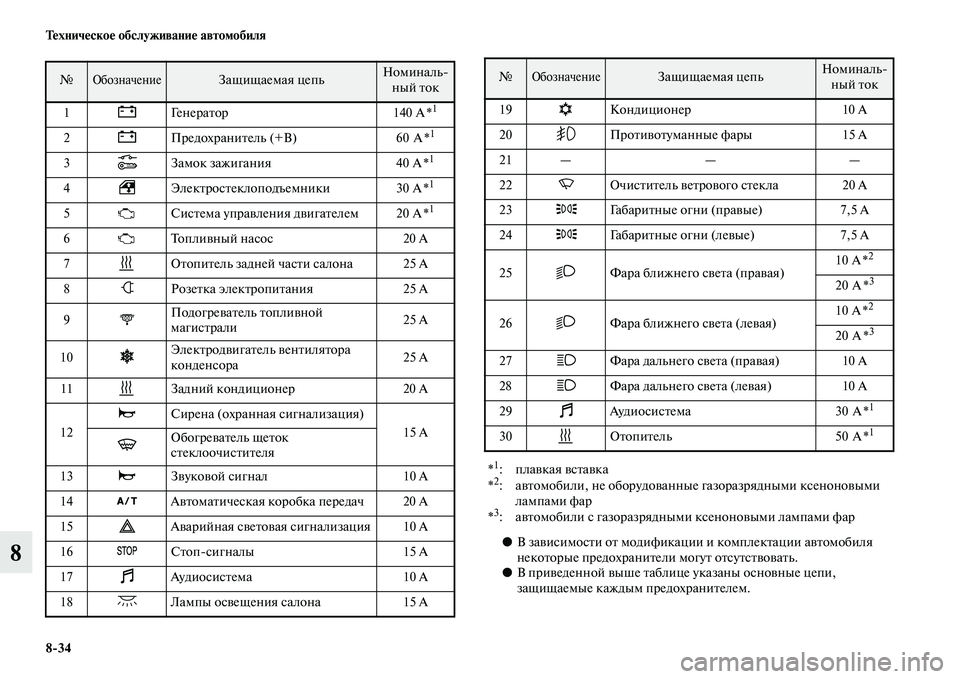

№ Обозначение Защищаемая цепьНоминаль
ный ток
1 Генератор 140 A *
1
2 Предохранитель (+B) 60 A *
1
3Замок зажигания 40 A*1
4 Электростеклоподъемники 30 A *
1
5 Система управления двигателем 20 A *
1
6 Топливный насос 20 A
7 Отопитель задней части салона 25 A
8 Розетка электропитания 25 A
9 Подогреватель топливной
магистрали 25 A
10 Электродвигатель вентилятора
конденсора 25 A
11 Задний кондиционер 20 A
12Сирена (охранная сигнализация)
15 A
Обогреватель щеток
стеклоочистителя
13 Звуковой сигнал 10 A
14 Автоматическая коробка передач 20 A
15 Аварийная световая сигнализация 10 A
16 Стопсигналы 15 A
17 Аудиосистема 10 A
18 Лампы освещения салона 15 A
19 Кондиционер 10 A
20 Противотуманные фары 15 A
21 — — —
22 Очиститель ветрового стекла 20 A
23 Габаритные огни (правые) 7,5 A
24 Габаритные огни (левые) 7,5 A
25 Фара ближнего света (правая)10 A *
2
20 A *
3
26 Фара ближнего света (левая)10 A *
2
20 A *
3
27 Фара дальнего света (правая) 10 A
28 Фара дальнего света (левая) 10 A
29 Аудиосистема 30 A *
1
30 Отопитель 50 A *1
*1: плавкая вставка
*2: автомобили, не оборудованные газоразрядными ксеноновыми
лампами фар
*
3: автомобили с газоразрядными ксеноновыми лампами фар
№ Обозначение Защищаемая цепьНоминаль
ный ток

Техническое обслуживание автомобиля
835
8
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
Цветовая кодировка предохранителейE01008100164
№ Обозначение Защищаемая цепьНоминаль
ный ток
31Антиблокировочная система
тормозов60 A *
32 Тормозная система 40 A *
33 Реле свечей накаливания 80 A *
*: плавкая вставка

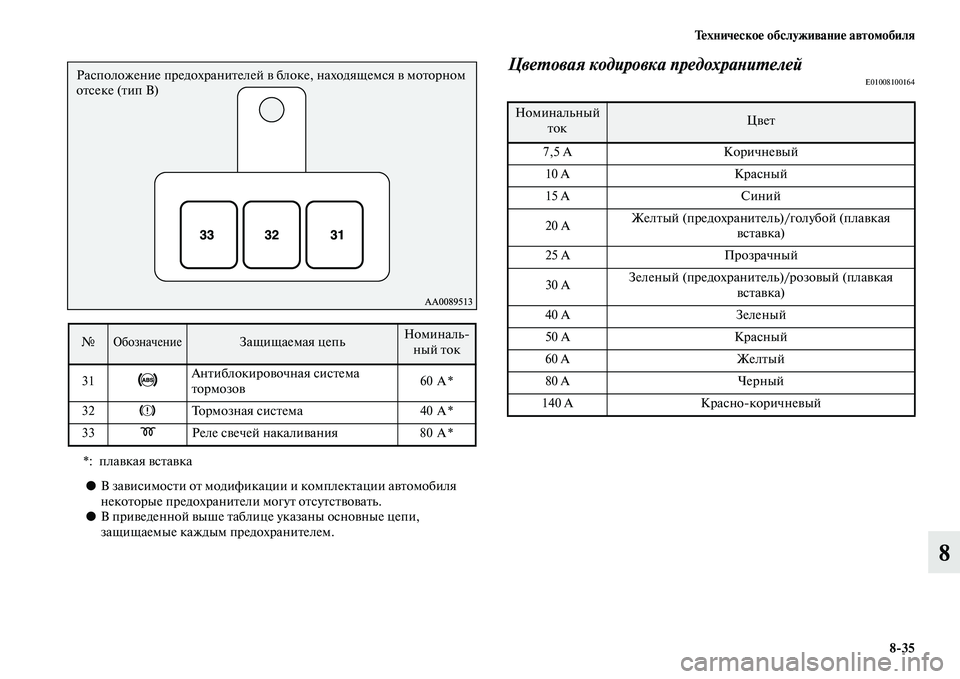

Расположение предохранителей в блоке, находящемся в моторном
отсеке (тип B)
Номинальный
токЦвет
7,5 A Коричневый
10 A Красный
15 A Синий
20 AЖелтый (предохранитель)/голубой (плавкая
вставка)
25 A Прозрачный
30 AЗеленый (предохранитель)/розовый (плавкая
вставка)
40 A Зеленый
50 A Красный
60 A Желтый
80 A Черный
140 A Краснокоричневый

836 Техническое обслуживание автомобиля
8

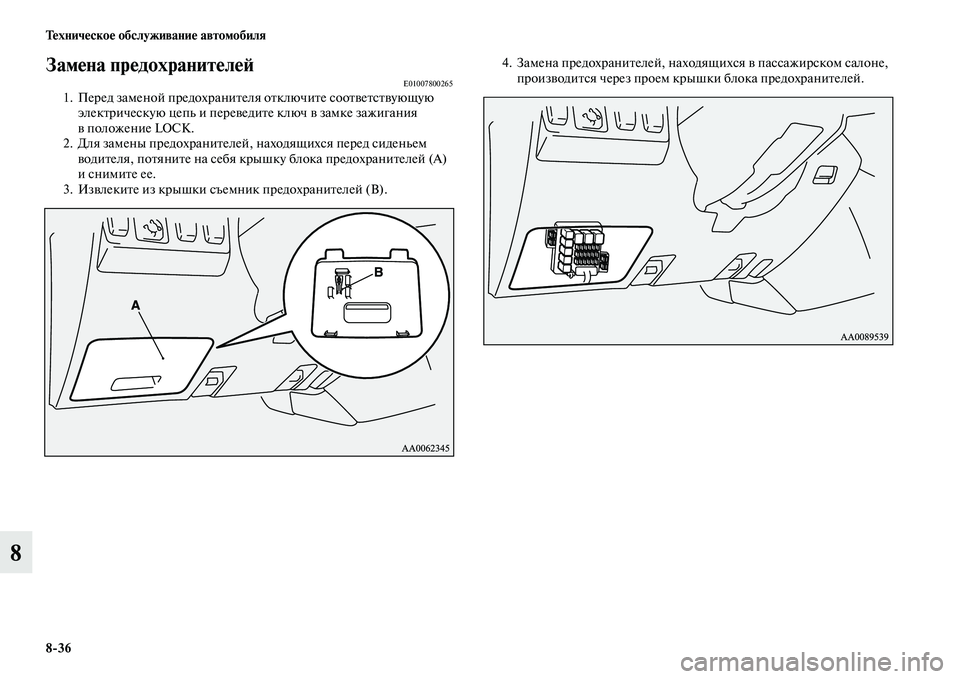

Замена предохранителей E010078002651. Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
в положение LOCK.
2. Для замены предохранителей, находящихся перед сиденьем
водителя, потяните на себя крышку блока предохранителей (А)
иснимитеее.
3. Извлеките из крышки съемник предохранителей (В).4. Замена предохранителей, находящихся в пассажирском салоне,
производится через проем крышки блока предохранителей.
