2014 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
845
8

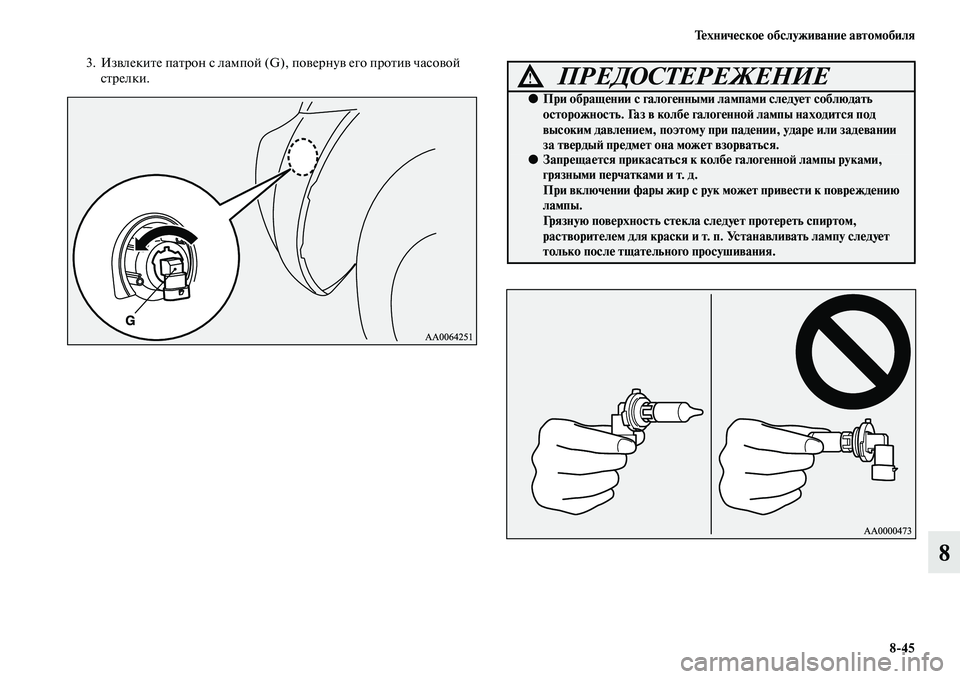

3. Извлеките патрон с лампой (G), повернув его против часовой
стрелки.
ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук может привести к повреждению
лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т. п. Устанавливать лампу следует
только после тщательного просушивания.

846 Техническое обслуживание автомобиля
8

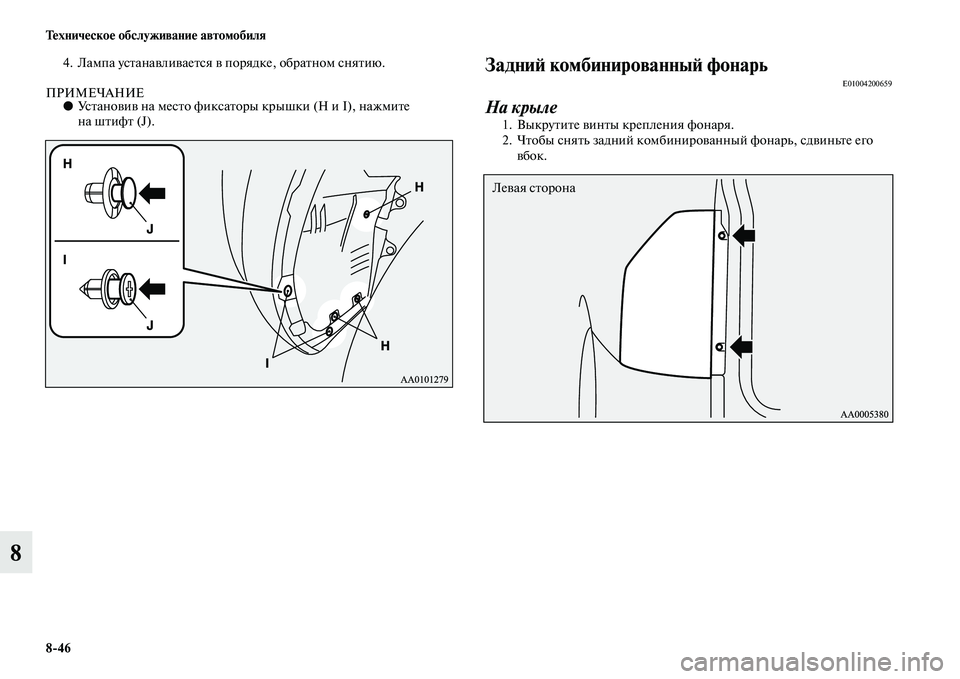

4. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Установив на место фиксаторы крышки (H и I), нажмите
на штифт (J).
Задний комбинированный фонарьE01004200659
На крыле
1. Выкрутите винты крепления фонаря.
2. Чтобы снять задний комбинированный фонарь, сдвиньте его
вбок.
Левая сторона

Техническое обслуживание автомобиля
847
8

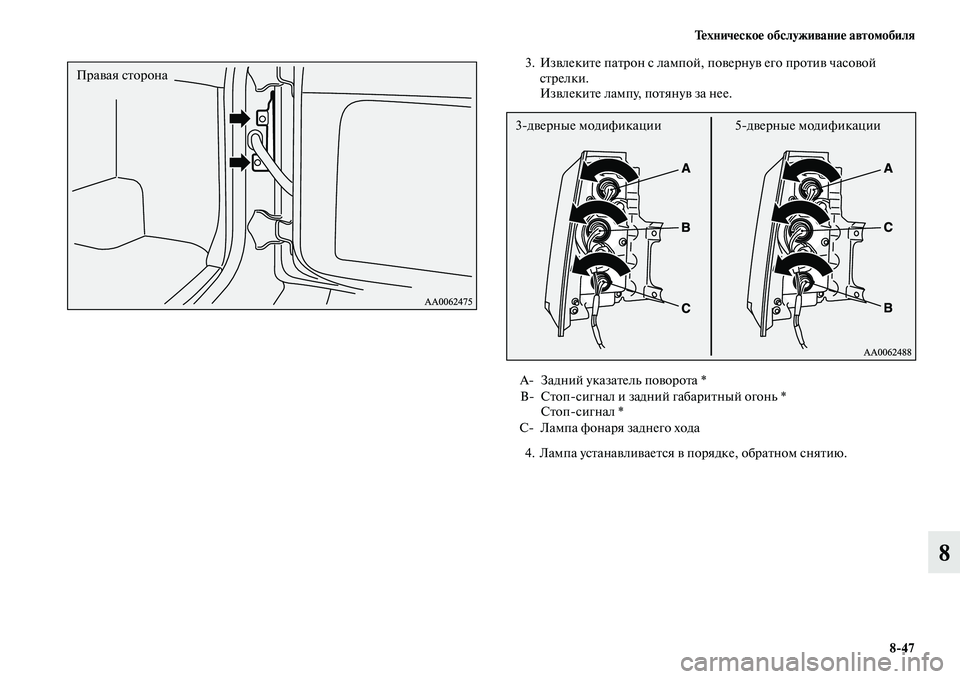

3. Извлеките патрон с лампой, повернув его против часовой
стрелки.
Извлеките лампу, потянув за нее.
4. Лампа устанавливается в порядке, обратном снятию.Правая сторона
A Задний указатель поворота *
B Стопсигнал и задний габаритный огонь *
Стопсигнал *
C Лампа фонаря заднего хода
3дверные модификации 5дверные модификации

848 Техническое обслуживание автомобиля
8

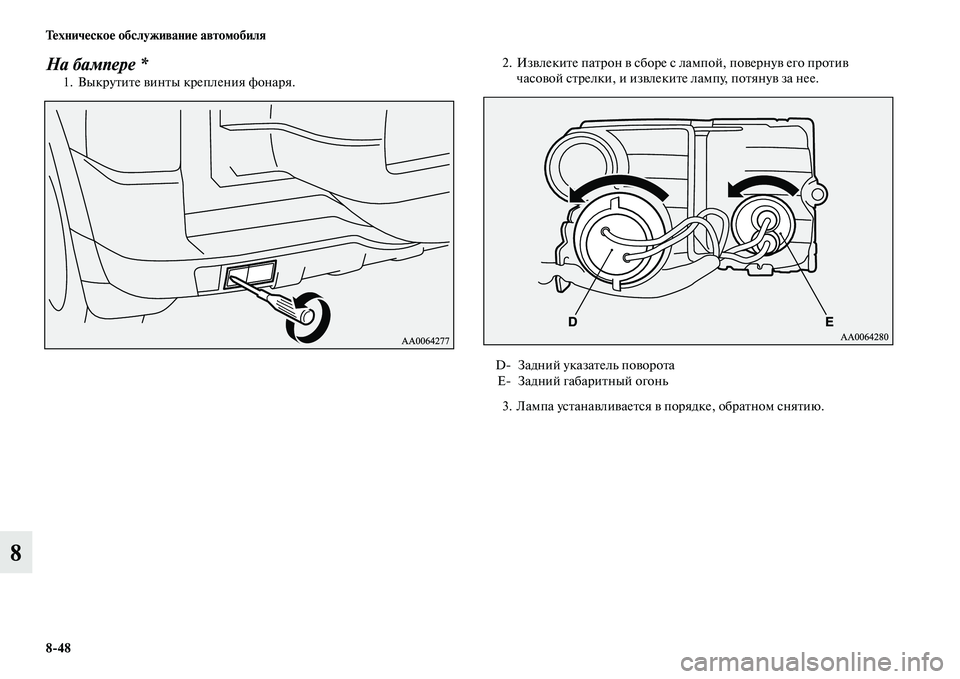

На бампере *1. Выкрутите винты крепления фонаря.2. Извлеките патрон в сборе с лампой, повернув его против
часовой стрелки, и извлеките лампу, потянув за нее.
3. Лампа устанавливается в порядке, обратном снятию.
D Задний указатель поворота
E Задний габаритный огонь

Техническое обслуживание автомобиля
849
8

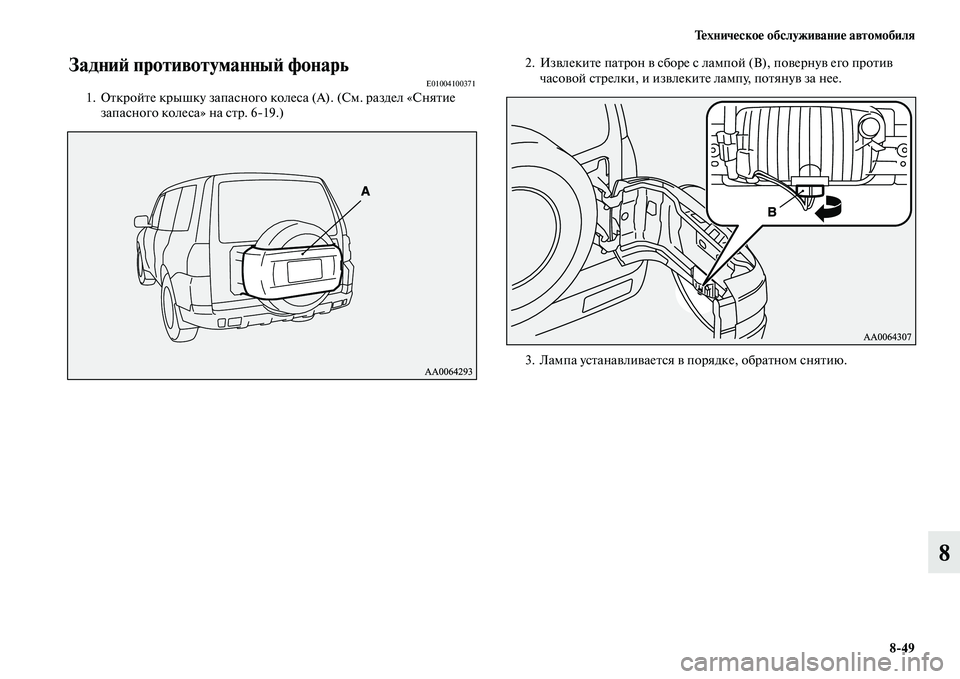

Задний противотуманный фонарьE010041003711. Откройте крышку запасного колеса (А). (См. раздел «Снятие
запасного колеса» на стр. 619.)2. Извлеките патрон в сборе с лампой (B), повернув его против
часовой стрелки, и извлеките лампу, потянув за нее.
3. Лампа устанавливается в порядке, обратном снятию.

850 Техническое обслуживание автомобиля
8

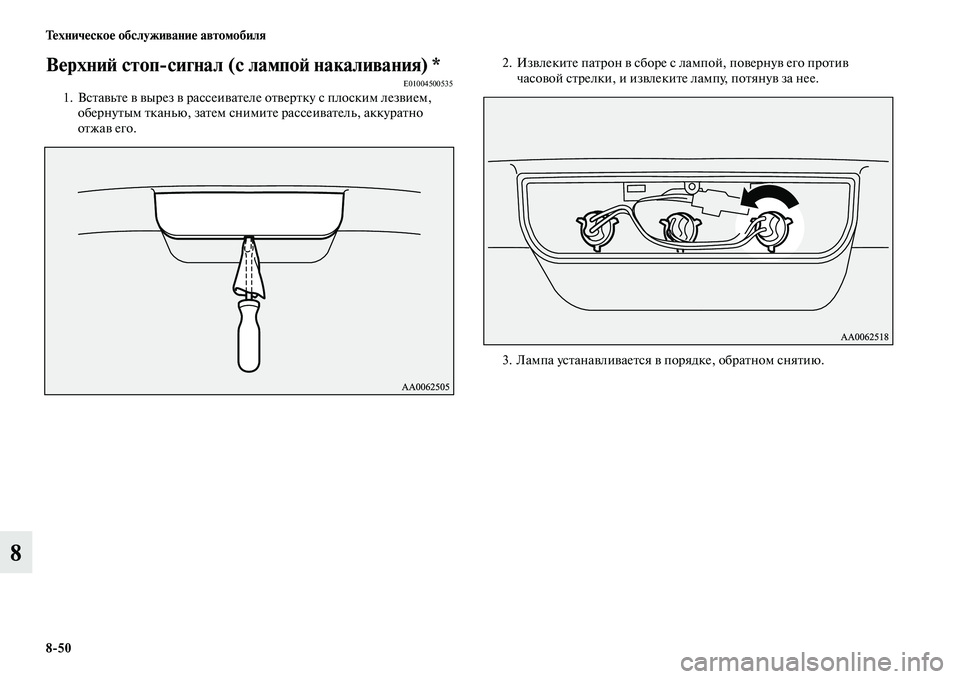

Верхний стопсигнал (с лампой накаливания) *E010045005351. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.2. Извлеките патрон в сборе с лампой, повернув его против
часовой стрелки, и извлеките лампу, потянув за нее.
3. Лампа устанавливается в порядке, обратном снятию.

Техническое обслуживание автомобиля
851
8

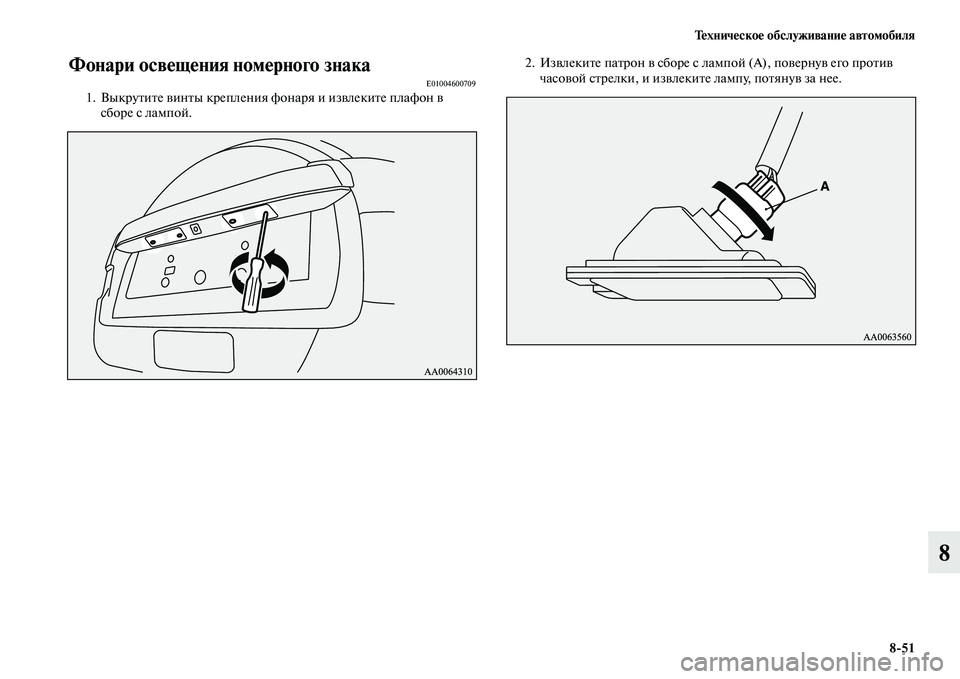

Фонари освещения номерного знакаE010046007091. Выкрутите винты крепления фонаря и извлеките плафон в
сборе с лампой.2. Извлеките патрон в сборе с лампой (А), повернув его против
часовой стрелки, и извлеките лампу, потянув за нее.

852 Техническое обслуживание автомобиля
8

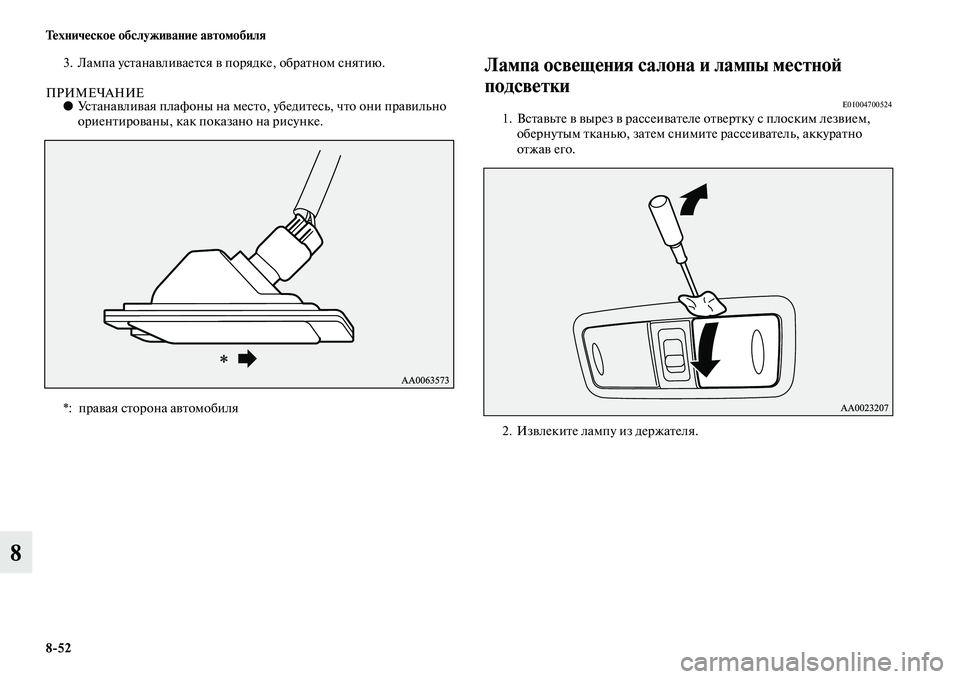

3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Устанавливая плафоны на место, убедитесь, что они правильно
ориентированы, как показано на рисунке.
Лампа освещения салона и лампы местной
подсветки
E010047005241. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.
2. Извлеките лампу из держателя. *: правая сторона автомобиля
