2014 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Органы управления и контрольноизмерительные приборы
315
3

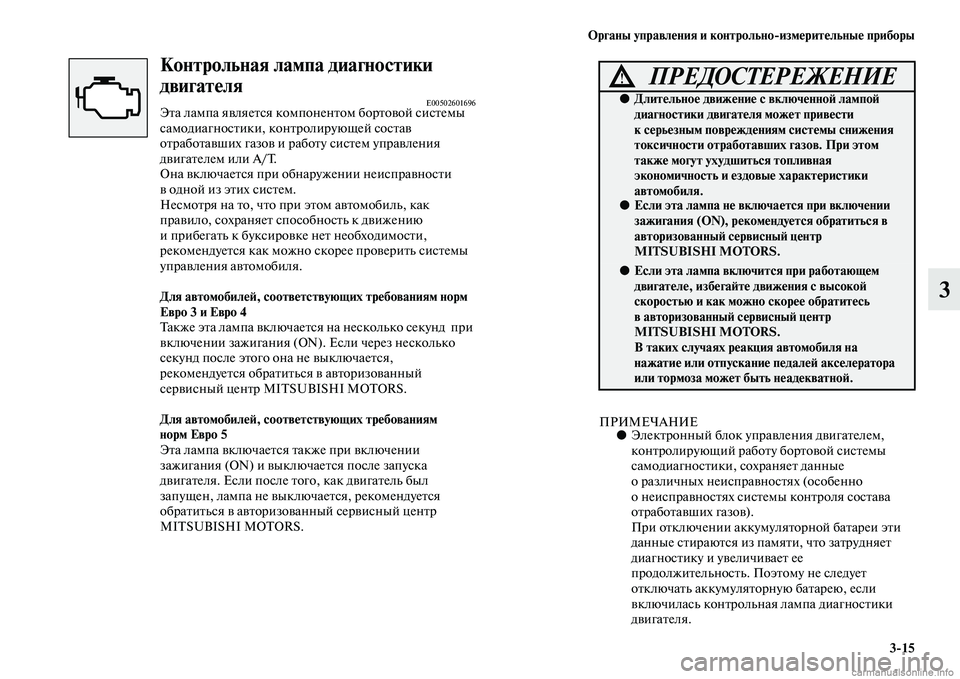

Контрольная лампа диагностики
двигателя
E00502601696Эта лампа является компонентом бортовой системы
самодиагностики, контролирующей состав
отработавших газов и работу систем управления
двигателем или A/T.
Она включается при обнаружении неисправности
в одной из этих систем.
Несмотря на то, что при этом автомобиль, как
правило, сохраняет способность к движению
и прибегать к буксировке нет необходимости,
рекомендуется как можно скорее проверить системы
управления автомобиля.
Для автомобилей, соответствующих требованиям норм
Евро 3 и Евро 4
Также эта лампа включается на несколько секунд при
включении зажигания (ON). Если через несколько
секунд после этого она не выключается,
рекомендуется обратиться в авторизованный
сервисный центр MITSUBISHI MOTORS.
Для автомобилей, соответствующих требованиям
норм Евро 5
Эта лампа включается также при включении
зажигания (ON) и выключается после запуска
двигателя. Если после того, как двигатель был
запущен, лампа не выключается, рекомендуется
обратиться в авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ●Электронный блок управления двигателем,
контролирующий работу бортовой системы
самодиагностики, сохраняет данные
о различных неисправностях (особенно
о неисправностях системы контроля состава
отработавших газов).
При отключении аккумуляторной батареи эти
данные стираются из памяти, что затрудняет
диагностику и увеличивает ее
продолжительность. Поэтому не следует
отключать аккумуляторную батарею, если
включилась контрольная лампа диагностики
двигателя.
ПРЕДОСТЕРЕЖЕНИЕ!
●Длительное движение с включенной лампой
диагностики двигателя может привести
к серьезным повреждениям системы снижения
токсичности отработавших газов. При этом
также могут ухудшиться топливная
экономичность и ездовые характеристики
автомобиля.
●Если эта лампа не включается при включении
зажигания (ON), рекомендуется обратиться в
авторизованный сервисный центр
MITSUBISHI MOTORS.
●Если эта лампа включится при работающем
двигателе, избегайте движения с высокой
скоростью и как можно скорее обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS.
В таких случаях реакция автомобиля на
нажатие или отпускание педалей акселератора
или тормоза может быть неадекватной.

316 Органы управления и контрольноизмерительные приборы
3

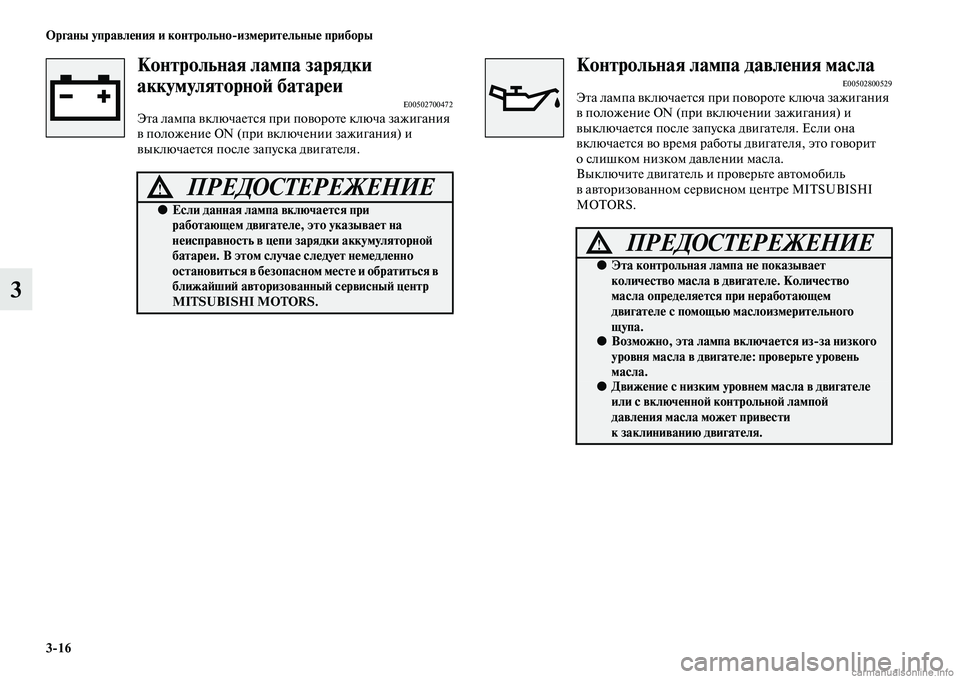

Контрольная лампа зарядки
аккумуляторной батареи
E00502700472Эта лампа включается при повороте ключа зажигания
в положение ON (при включении зажигания) и
выключается после запуска двигателя.
Контрольная лампа давления маслаE00502800529Эта лампа включается при повороте ключа зажигания
в положение ON (при включении зажигания) и
выключается после запуска двигателя. Если она
включается во время работы двигателя, это говорит
о слишком низком давлении масла.
Выключите двигатель и проверьте автомобиль
в авторизованном сервисном центре MITSUBISHI
MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если данная лампа включается при
работающем двигателе, это указывает на
неисправность в цепи зарядки аккумуляторной
батареи. В этом случае следует немедленно
остановиться в безопасном месте и обратиться в
ближайший авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Эта контрольная лампа не показывает
количество масла в двигателе. Количество
масла определяется при неработающем
двигателе с помощью маслоизмерительного
щупа.
●Возможно, эта лампа включается изза низкого
уровня масла в двигателе: проверьте уровень
масла.
●Движение с низким уровнем масла в двигателе
или с включенной контрольной лампой
давления масла может привести
к заклиниванию двигателя.

Органы управления и контрольноизмерительные приборы
317
3

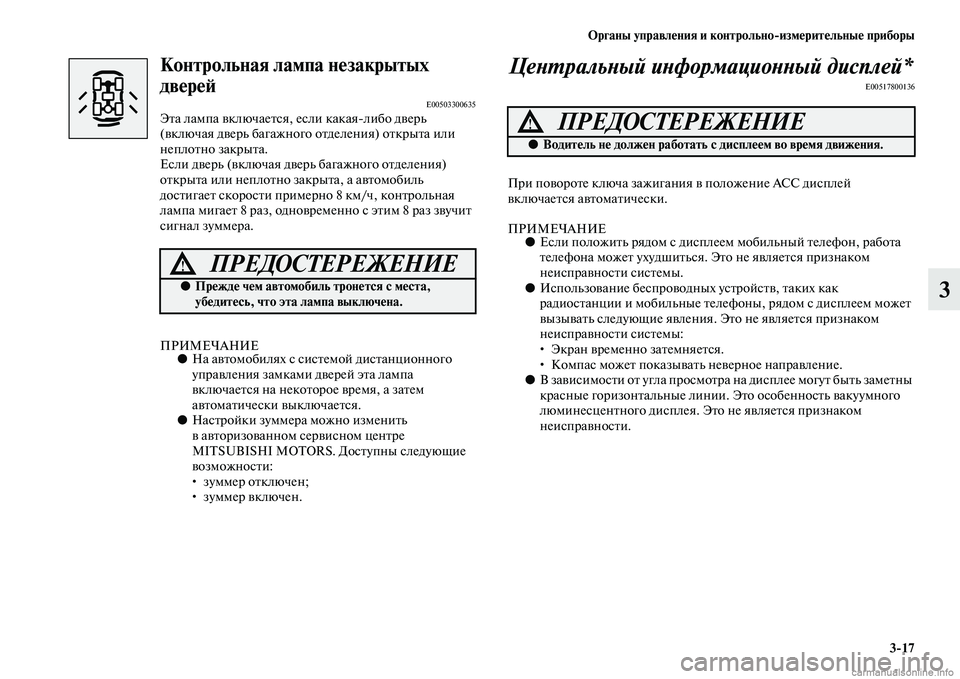

Контрольная лампа незакрытых
дверей
E00503300635Эта лампа включается, если какаялибо дверь
(включая дверь багажного отделения) открыта или
неплотно закрыта.
Если дверь (включая дверь багажного отделения)
открыта или неплотно закрыта, а автомобиль
достигает скорости примерно 8 км/ч, контрольная
лампа мигает 8 раз, одновременно с этим 8 раз звучит
сигнал зуммера.
ПРИМЕЧАНИЕ●На автомобилях с системой дистанционного
управления замками дверей эта лампа
включается на некоторое время, а затем
автоматически выключается.
●Настройки зуммера можно изменить
в авторизованном сервисном центре
MITSUBISHI MOTORS. Доступны следующие
возможности:
• зуммер отключен;
• зуммер включен.
Центральный информационный дисплей*
E00517800136
При повороте ключа зажигания в положение АСС дисплей
включается автоматически.
ПРИМЕЧАНИЕ●Если положить рядом с дисплеем мобильный телефон, работа
телефона может ухудшиться. Это не является признаком
неисправности системы.
●Использование беспроводных устройств, таких как
радиостанции и мобильные телефоны, рядом с дисплеем может
вызывать следующие явления. Это не является признаком
неисправности системы:
• Экран временно затемняется.
• Компас может показывать неверное направление.
●В зависимости от угла просмотра на дисплее могут быть заметны
красные горизонтальные линии. Это особенность вакуумного
люминесцентного дисплея. Это не является признаком
неисправности.
ПРЕДОСТЕРЕЖЕНИЕ!
●Прежде чем автомобиль тронется с места,
убедитесь, что эта лампа выключена.
ПРЕДОСТЕРЕЖЕНИЕ!
●Водитель не должен работать с дисплеем во время движения.

318 Органы управления и контрольноизмерительные приборы
3

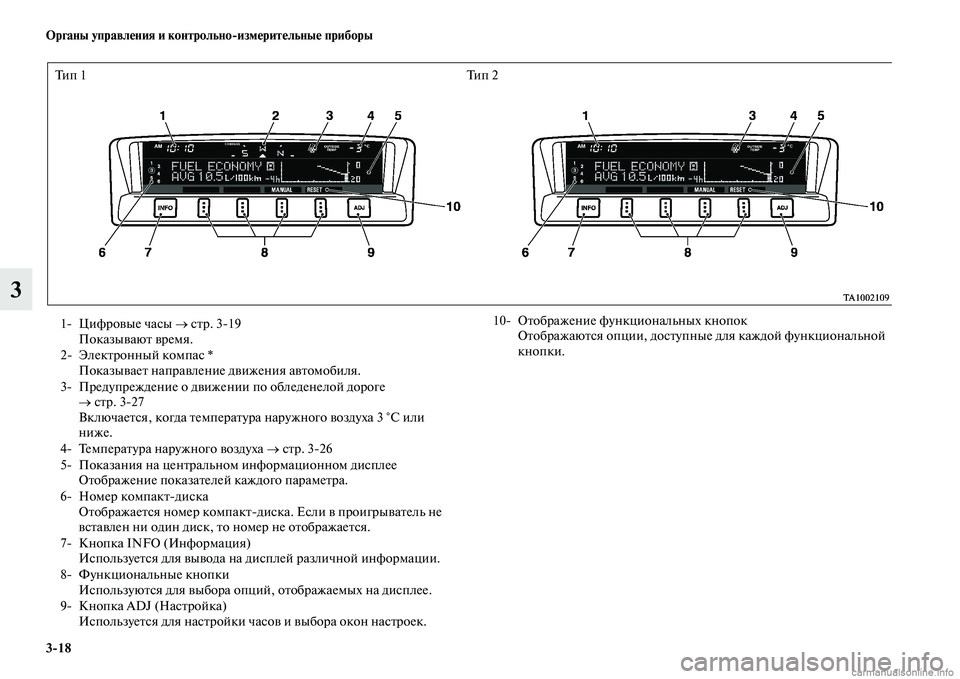

Ти п 1 Ти п 2
1 Цифровые часы → стр. 319
Показывают время.
2 Электронный компас *
Показывает направление движения автомобиля.
3 Предупреждение о движении по обледенелой дороге
→ стр. 327
Включается, когда температура наружного воздуха 3 °C или
ниже.
4 Температура наружного воздуха → стр. 326
5 Показания на центральном информационном дисплее
Отображение показателей каждого параметра.
6 Номер компактдиска
Отображается номер компактдиска. Если в проигрыватель не
вставлен ни один диск, то номер не отображается.
7 Кнопка INFO (Информация)
Используется для вывода на дисплей различной информации.
8 Функциональные кнопки
Используются для выбора опций, отображаемых на дисплее.
9 Кнопка ADJ (Настройка)
Используется для настройки часов и выбора окон настроек.10 Отображение функциональных кнопок
Отображаются опции, доступные для каждой функциональной
кнопки.

Органы управления и контрольноизмерительные приборы
319
3

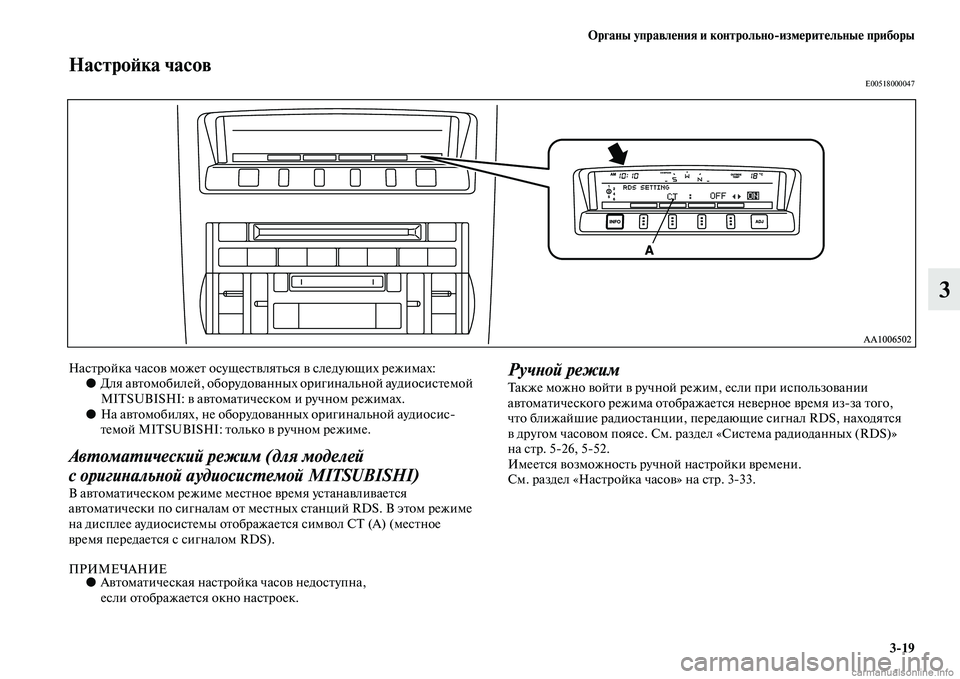

Настройка часовE00518000047
Настройка часов может осуществляться в следующих режимах:
●Для автомобилей, оборудованных оригинальной аудиосистемой
MITSUBISHI: в автоматическом и ручном режимах.
●На автомобилях, не оборудованных оригинальной аудиосис
темой MITSUBISHI: только в ручном режиме.
Автоматический режим (для моделей
с оригинальной аудиосистемой MITSUBISHI)
В автоматическом режиме местное время устанавливается
автоматически по сигналам от местных станций RDS. В этом режиме
на дисплее аудиосистемы отображается символ СТ (А) (местное
время передается с сигналом RDS).
ПРИМЕЧАНИЕ●Автоматическая настройка часов недоступна,
если отображается окно настроек.
Ручной режим
Также можно войти в ручной режим, если при использовании
автоматического режима отображается неверное время изза того,
что ближайшие радиостанции, передающие сигнал RDS, находятся
в другом часовом поясе. См. раздел «Система радиоданных (RDS)»
на стр. 526, 552.
Имеется возможность ручной настройки времени.
См. раздел «Настройка часов» на стр. 333.

320 Органы управления и контрольноизмерительные приборы
3

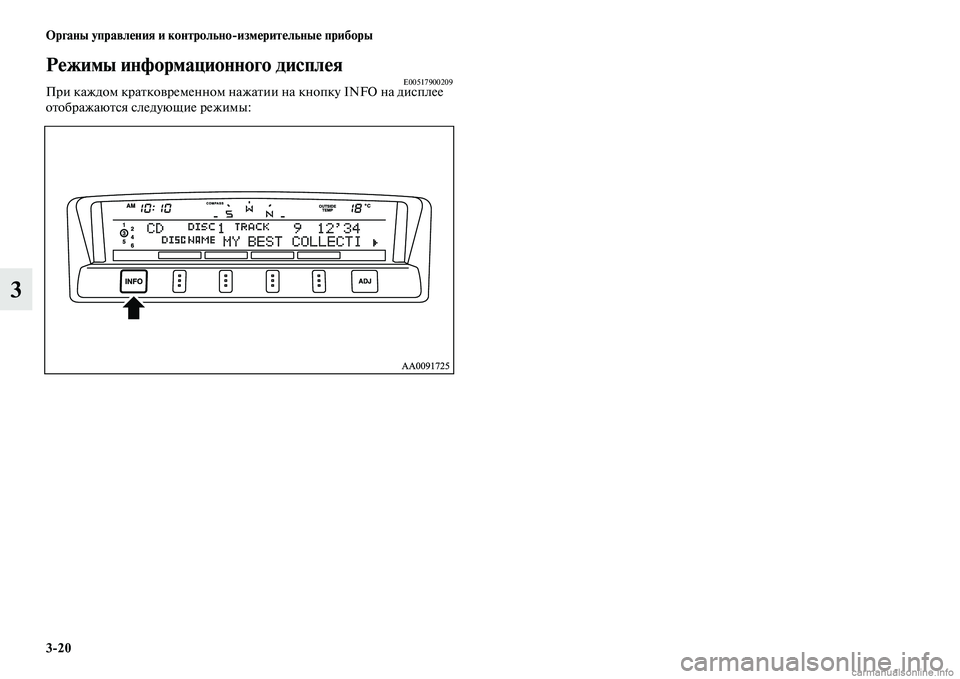

Режимы информационного дисплеяE00517900209При каждом кратковременном нажатии на кнопку INFO на дисплее
отображаются следующие режимы:

Органы управления и контрольноизмерительные приборы
321
3

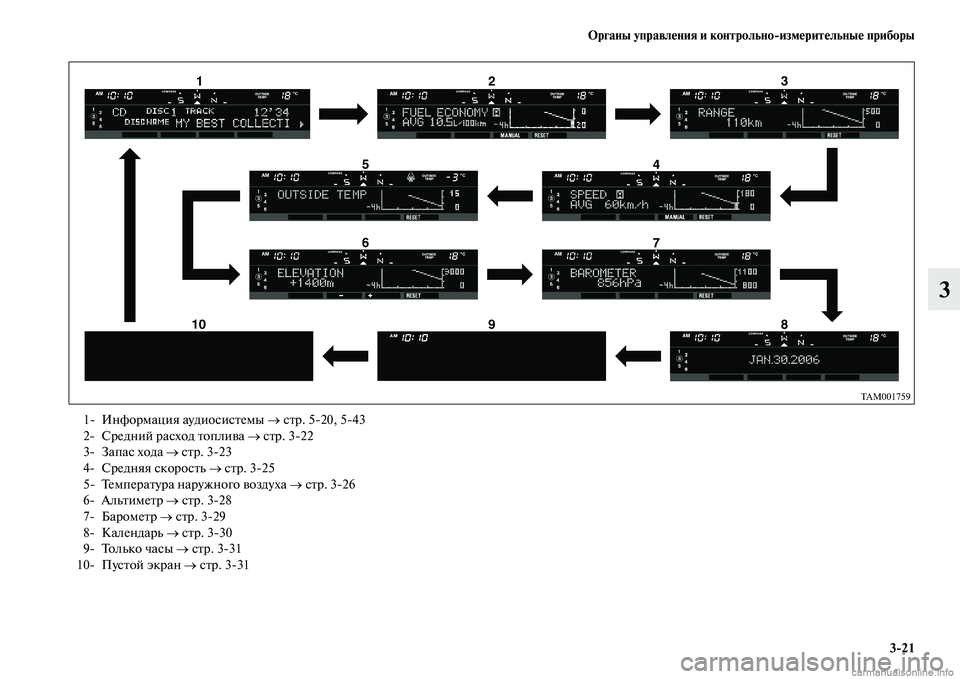

1 Информация аудиосистемы → стр. 520, 543
2 Средний расход топлива → стр. 322
3 Запас хода → стр. 323
4 Средняя скорость → стр. 325
5 Температура наружного воздуха → стр. 326
6 Альтиметр → стр. 328
7 Барометр → стр. 329
8 Календарь → стр. 330
9 Только часы → стр. 331
10 Пустой экран → стр. 331

322 Органы управления и контрольноизмерительные приборы
3

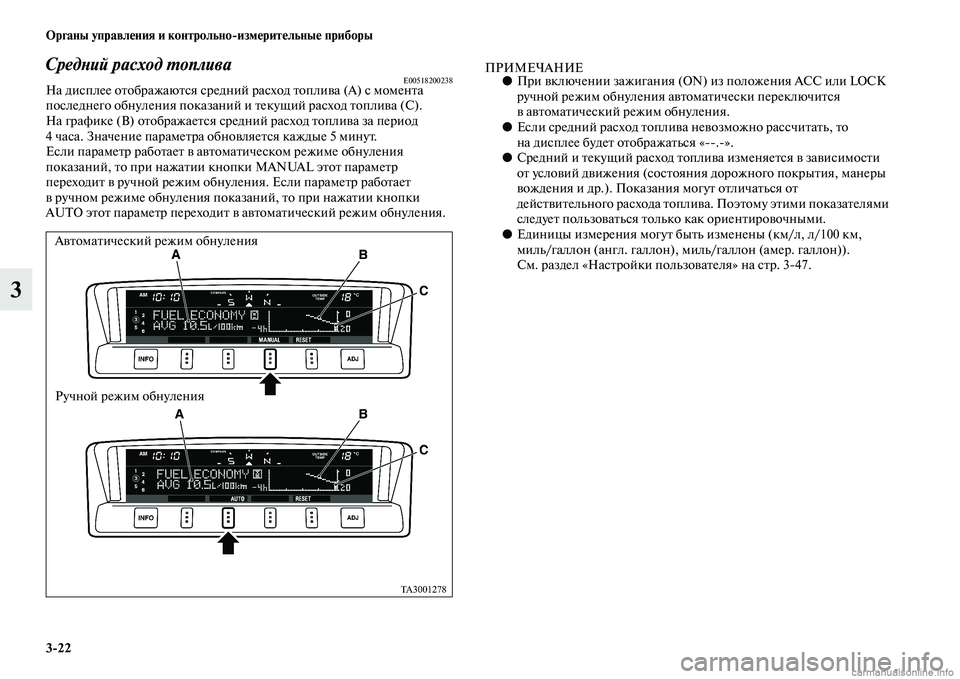

Средний расход топливаE00518200238На дисплее отображаются средний расход топлива (А) с момента
последнего обнуления показаний и текущий расход топлива (С).
На графике (В) отображается средний расход топлива за период
4 часа. Значение параметра обновляется каждые 5 минут.
Если параметр работает в автоматическом режиме обнуления
показаний, то при нажатии кнопки MANUAL этот параметр
переходит в ручной режим обнуления. Если параметр работает
в ручном режиме обнуления показаний, то при нажатии кнопки
AUTO этот параметр переходит в автоматический режим обнуления.
ПРИМЕЧАНИЕ●При включении зажигания (ON) из положения ACC или LOCK
ручной режим обнуления автоматически переключится
в автоматический режим обнуления.
●Если средний расход топлива невозможно рассчитать, то
на дисплее будет отображаться «.».
●Средний и текущий расход топлива изменяется в зависимости
от условий движения (состояния дорожного покрытия, манеры
вождения и др.). Показания могут отличаться от
действительного расхода топлива. Поэтому этими показателями
следует пользоваться только как ориентировочными.
●Единицы измерения могут быть изменены (км/л, л/100 км,
миль/галлон (англ. галлон), миль/галлон (амер. галлон)).
См. раздел «Настройки пользователя» на стр. 347.
Автоматический режим обнуления
Ручной режим обнуления
