2014 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Действия в сложных ситуациях
619
6

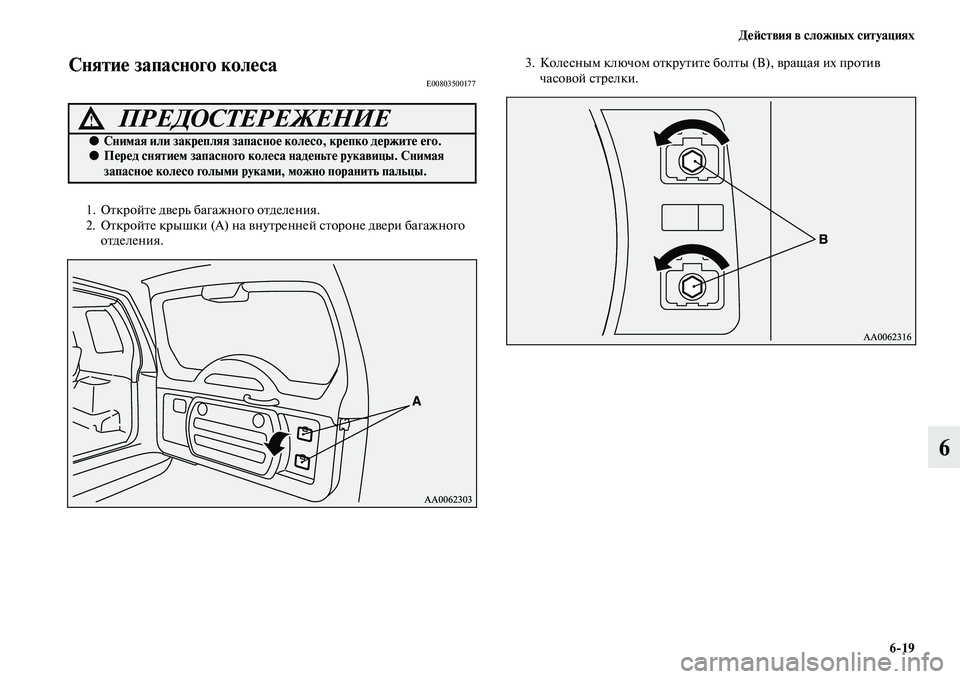

Снятие запасного колесаE00803500177
1. Откройте дверь багажного отделения.
2. Откройте крышки (А) на внутренней стороне двери багажного
отделения.3. Колесным ключом открутите болты (В), вращая их против
часовой стрелки.
ПРЕДОСТЕРЕЖЕНИЕ!
●Снимая или закрепляя запасное колесо, крепко держите его.●Перед снятием запасного колеса наденьте рукавицы. Снимая
запасное колесо голыми руками, можно поранить пальцы.

620 Действия в сложных ситуациях
6

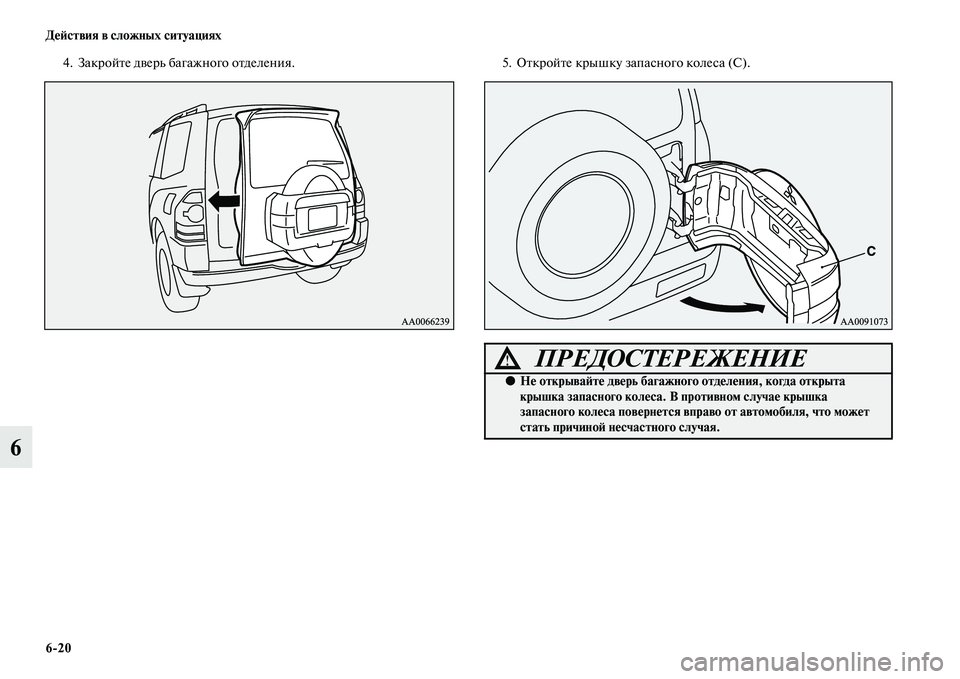

4. Закройте дверь багажного отделения. 5. Откройте крышку запасного колеса (С).
ПРЕДОСТЕРЕЖЕНИЕ!
●Не открывайте дверь багажного отделения, когда открыта
крышка запасного колеса. В противном случае крышка
запасного колеса повернется вправо от автомобиля, что может
стать причиной несчастного случая.

Действия в сложных ситуациях
621
6

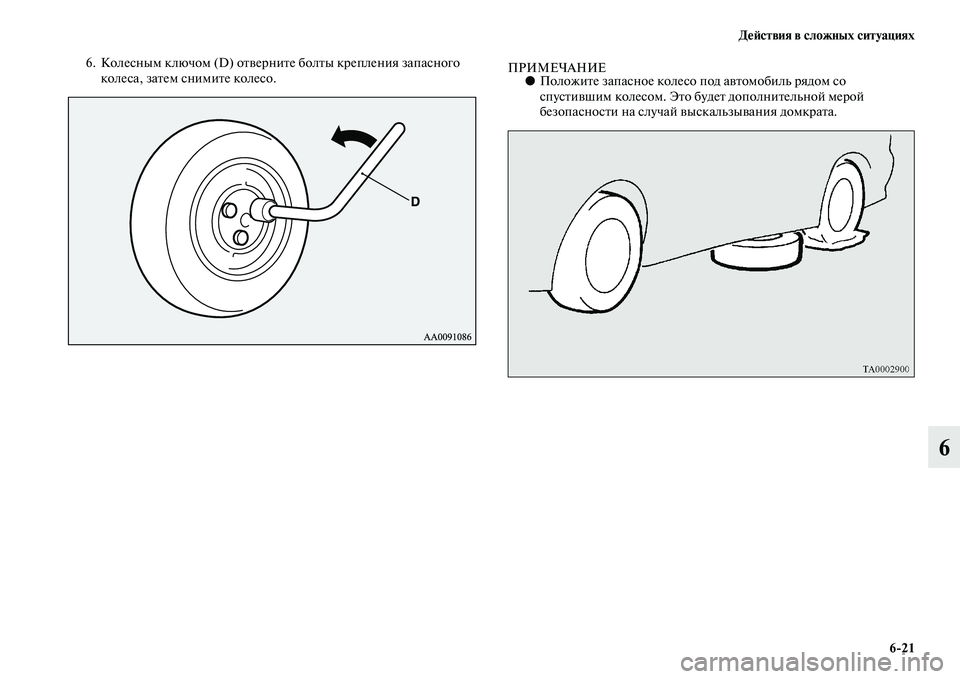

6. Колесным ключом (D) отверните болты крепления запасного
колеса, затем снимите колесо.ПРИМЕЧАНИЕ●Положите запасное колесо под автомобиль рядом со
спустившим колесом. Это будет дополнительной мерой
безопасности на случай выскальзывания домкрата.

622 Действия в сложных ситуациях
6

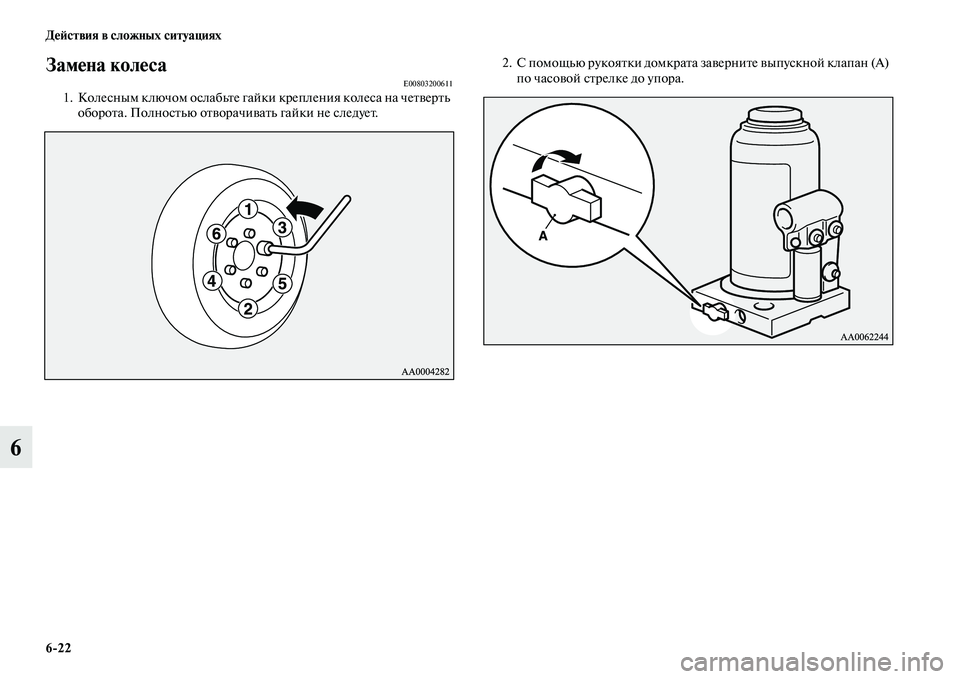

Замена колесаE008032006111. Колесным ключом ослабьте гайки крепления колеса на четверть
оборота. Полностью отворачивать гайки не следует. 2. С помощью рукоятки домкрата заверните выпускной клапан (А)
по часовой стрелке до упора.

Действия в сложных ситуациях
623
6

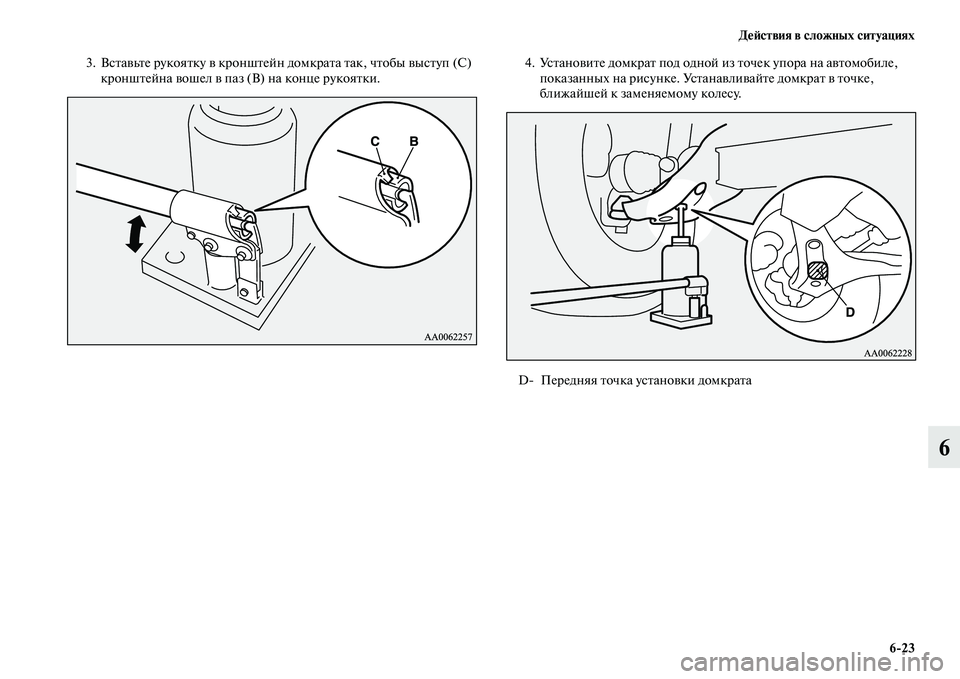

3. Вставьте рукоятку в кронштейн домкрата так, чтобы выступ (C)
кронштейна вошел в паз (B) на конце рукоятки.4. Установите домкрат под одной из точек упора на автомобиле,
показанных на рисунке. Устанавливайте домкрат в точке,
ближайшей к заменяемому колесу.
D Передняя точка установки домкрата

624 Действия в сложных ситуациях
6

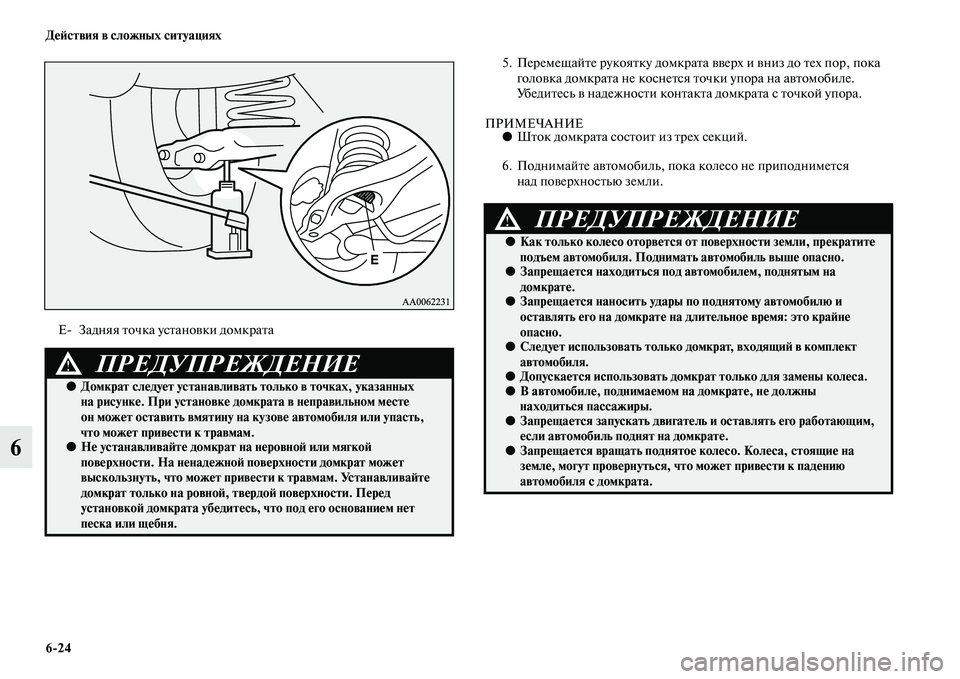

5. Перемещайте рукоятку домкрата вверх и вниз до тех пор, пока
головка домкрата не коснется точки упора на автомобиле.
Убедитесь в надежности контакта домкрата с точкой упора.
ПРИМЕЧАНИЕ●Шток домкрата состоит из трех секций.
6. Поднимайте автомобиль, пока колесо не приподнимется
над поверхностью земли.
E Задняя точка установки домкрата
ПРЕДУПРЕЖДЕНИЕ!
●Домкрат следует устанавливать только в точках, указанных
на рисунке. При установке домкрата в неправильном месте
он может оставить вмятину на кузове автомобиля или упасть,
что может привести к травмам.
●Не устанавливайте домкрат на неровной или мягкой
поверхности. На ненадежной поверхности домкрат может
выскользнуть, что может привести к травмам. Устанавливайте
домкрат только на ровной, твердой поверхности. Перед
установкой домкрата убедитесь, что под его основанием нет
песка или щебня.
ПРЕДУПРЕЖДЕНИЕ!
●Как только колесо оторвется от поверхности земли, прекратите
подъем автомобиля. Поднимать автомобиль выше опасно.
●Запрещается находиться под автомобилем, поднятым на
домкрате.
●Запрещается наносить удары по поднятому автомобилю и
оставлять его на домкрате на длительное время: это крайне
опасно.
●Следует использовать только домкрат, входящий в комплект
автомобиля.
●Допускается использовать домкрат только для замены колеса.●В автомобиле, поднимаемом на домкрате, не должны
находиться пассажиры.
●Запрещается запускать двигатель и оставлять его работающим,
если автомобиль поднят на домкрате.
●Запрещается вращать поднятое колесо. Колеса, стоящие на
земле, могут провернуться, что может привести к падению
автомобиля с домкрата.

Действия в сложных ситуациях
625
6

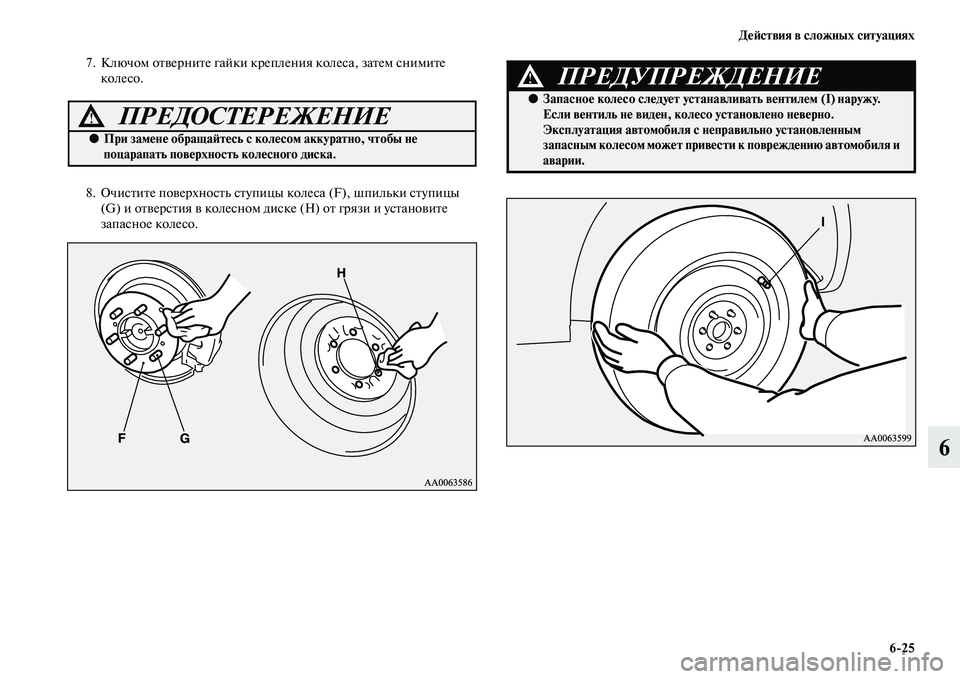

7. Ключом отверните гайки крепления колеса, затем снимите
колесо.
8. Очистите поверхность ступицы колеса (F), шпильки ступицы
(G) и отверстия в колесном диске (H) от грязи и установите
запасное колесо.
ПРЕДОСТЕРЕЖЕНИЕ!
●При замене обращайтесь с колесом аккуратно, чтобы не
поцарапать поверхность колесного диска.
ПРЕДУПРЕЖДЕНИЕ!
●Запасное колесо следует устанавливать вентилем (I) наружу.
Если вентиль не виден, колесо установлено неверно.
Эксплуатация автомобиля с неправильно установленным
запасным колесом может привести к повреждению автомобиля и
аварии.

626 Действия в сложных ситуациях
6

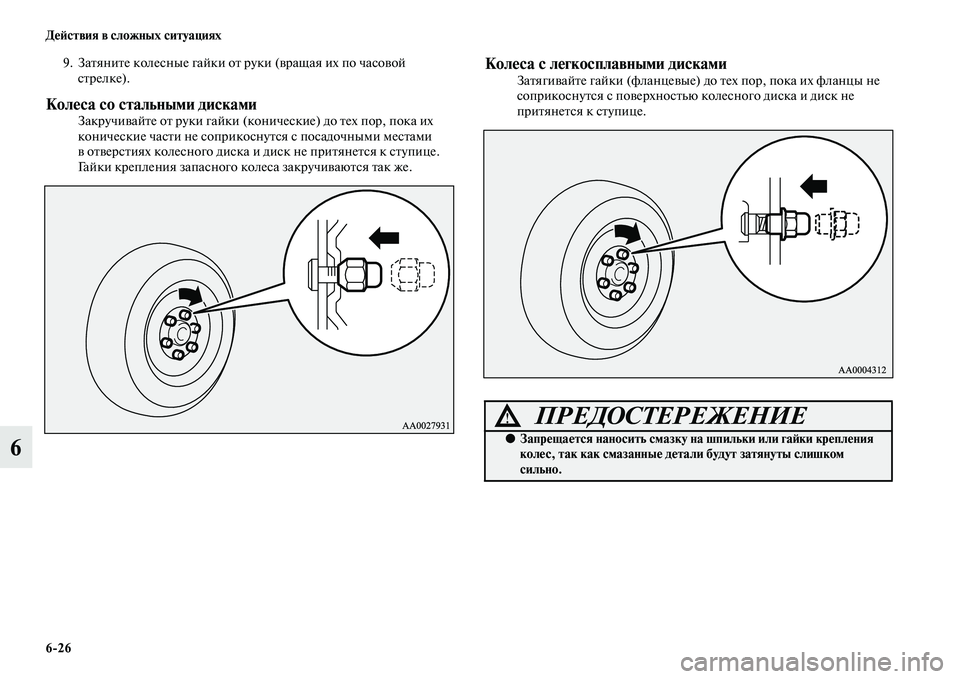

9. Затяните колесные гайки от руки (вращая их по часовой
стрелке).
Колеса со стальными дискамиЗакручивайте от руки гайки (конические) до тех пор, пока их
конические части не соприкоснутся с посадочными местами
в отверстиях колесного диска и диск не притянется к ступице.
Гайки крепления запасного колеса закручиваются так же.
Колеса с легкосплавными дискамиЗатягивайте гайки (фланцевые) до тех пор, пока их фланцы не
соприкоснутся с поверхностью колесного диска и диск не
притянется к ступице.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается наносить смазку на шпильки или гайки крепления
колес, так как смазанные детали будут затянуты слишком
сильно.
