2014 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Начало движения и вождение автомобиля
463

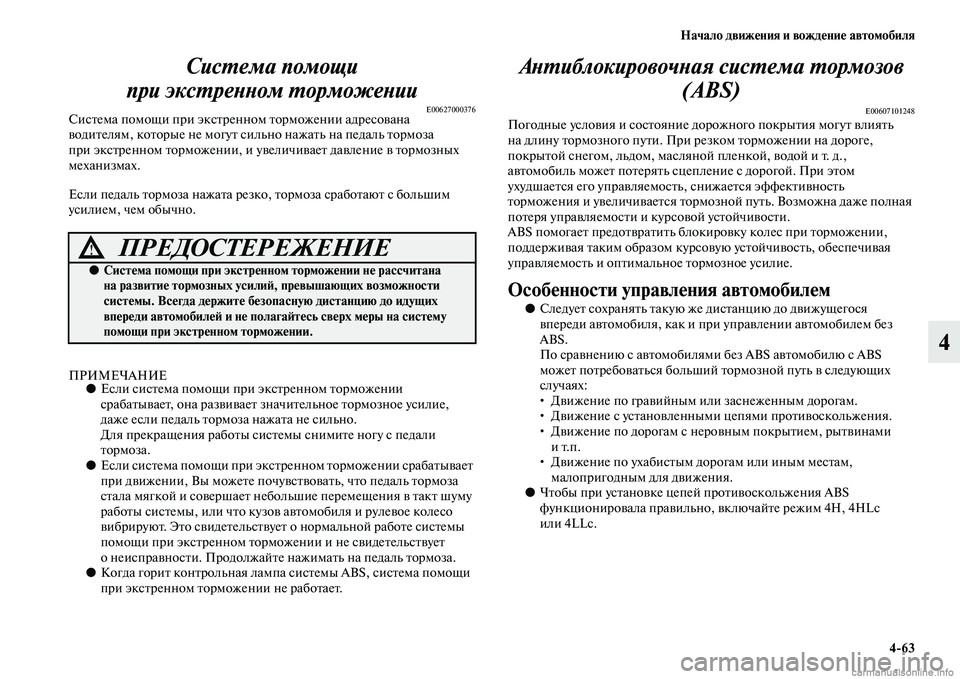

4 Система помощи
при экстренном торможении
E00627000376Система помощи при экстренном торможении адресована
водителям, которые не могут сильно нажать на педаль тормоза
при экстренном торможении, и увеличивает давление в тормозных
механизмах.
Если педаль тормоза нажата резко, тормоза сработают с большим
усилием, чем обычно.
ПРИМЕЧАНИЕ●Если система помощи при экстренном торможении
срабатывает, она развивает значительное тормозное усилие,
даже если педаль тормоза нажата не сильно.
Для прекращения работы системы снимите ногу с педали
тормоза.
●Если система помощи при экстренном торможении срабатывает
при движении, Вы можете почувствовать, что педаль тормоза
стала мягкой и совершает небольшие перемещения в такт шуму
работы системы, или что кузов автомобиля и рулевое колесо
вибрируют. Это свидетельствует о нормальной работе системы
помощи при экстренном торможении и не свидетельствует
о неисправности. Продолжайте нажимать на педаль тормоза.
●Когда горит контрольная лампа системы ABS, система помощи
при экстренном торможении не работает.
Антиблокировочная система тормозов
(ABS)
E00607101248Погодные условия и состояние дорожного покрытия могут влиять
на длину тормозного пути. При резком торможении на дороге,
покрытой снегом, льдом, масляной пленкой, водой и т. д.,
автомобиль может потерять сцепление с дорогой. При этом
ухудшается его управляемость, снижается эффективность
торможения и увеличивается тормозной путь. Возможна даже полная
потеря управляемости и курсовой устойчивости.
ABS помогает предотвратить блокировку колес при торможении,
поддерживая таким образом курсовую устойчивость, обеспечивая
управляемость и оптимальное тормозное усилие.
Особенности управления автомобилем
●Следует сохранять такую же дистанцию до движущегося
впереди автомобиля, как и при управлении автомобилем без
ABS.
По сравнению с автомобилями без ABS автомобилю с ABS
может потребоваться больший тормозной путь в следующих
случаях:
• Движение по гравийным или заснеженным дорогам.
• Движение с установленными цепями противоскольжения.
• Движение по дорогам с неровным покрытием, рытвинами
ит.п.
• Движение по ухабистым дорогам или иным местам,
малопригодным для движения.
●Чтобы при установке цепей противоскольжения ABS
функционировала правильно, включайте режим 4Н, 4HLc
или 4LLc.
ПРЕДОСТЕРЕЖЕНИЕ!
●Система помощи при экстренном торможении не рассчитана
на развитие тормозных усилий, превышающих возможности
системы. Всегда держите безопасную дистанцию до идущих
впереди автомобилей и не полагайтесь сверх меры на систему
помощи при экстренном торможении.

464 Начало движения и вождение автомобиля
4

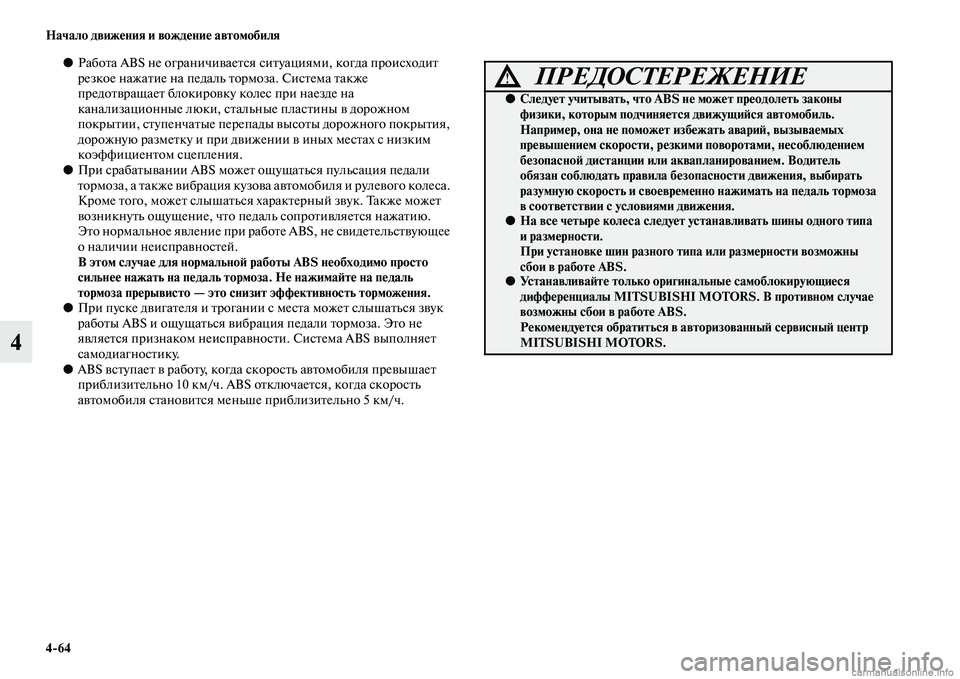

●Работа ABS не ограничивается ситуациями, когда происходит
резкое нажатие на педаль тормоза. Система также
предотвращает блокировку колес при наезде на
канализационные люки, стальные пластины в дорожном
покрытии, ступенчатые перепады высоты дорожного покрытия,
дорожную разметку и при движении в иных местах с низким
коэффициентом сцепления.
●При срабатывании ABS может ощущаться пульсация педали
тормоза, а также вибрация кузова автомобиля и рулевого колеса.
Кроме того, может слышаться характерный звук. Также может
возникнуть ощущение, что педаль сопротивляется нажатию.
Это нормальное явление при работе ABS, не свидетельствующее
о наличии неисправностей.
В этом случае для нормальной работы ABS необходимо просто
сильнее нажать на педаль тормоза. Не нажимайте на педаль
тормоза прерывисто — это снизит эффективность торможения.
●При пуске двигателя и трогании с места может слышаться звук
работы ABS и ощущаться вибрация педали тормоза. Это не
является признаком неисправности. Система ABS выполняет
самодиагностику.
●ABS вступает в работу, когда скорость автомобиля превышает
приблизительно 10 км/ч. ABS отключается, когда скорость
автомобиля становится меньше приблизительно 5 км/ч.
ПРЕДОСТЕРЕЖЕНИЕ!
●Следует учитывать, что ABS не может преодолеть законы
физики, которым подчиняется движущийся автомобиль.
Например, она не поможет избежать аварий, вызываемых
превышением скорости, резкими поворотами, несоблюдением
безопасной дистанции или аквапланированием. Водитель
обязан соблюдать правила безопасности движения, выбирать
разумную скорость и своевременно нажимать на педаль тормоза
в соответствии с условиями движения.
●На все четыре колеса следует устанавливать шины одного типа
иразмерности.
При установке шин разного типа или размерности возможны
сбои в работе ABS.
●Устанавливайте только оригинальные самоблокирующиеся
дифференциалы MITSUBISHI MOTORS. В противном случае
возможны сбои в работе ABS.
Рекомендуется обратиться в авторизованный сервисный центр
MITSUBISHI MOTORS.

Начало движения и вождение автомобиля
465
4

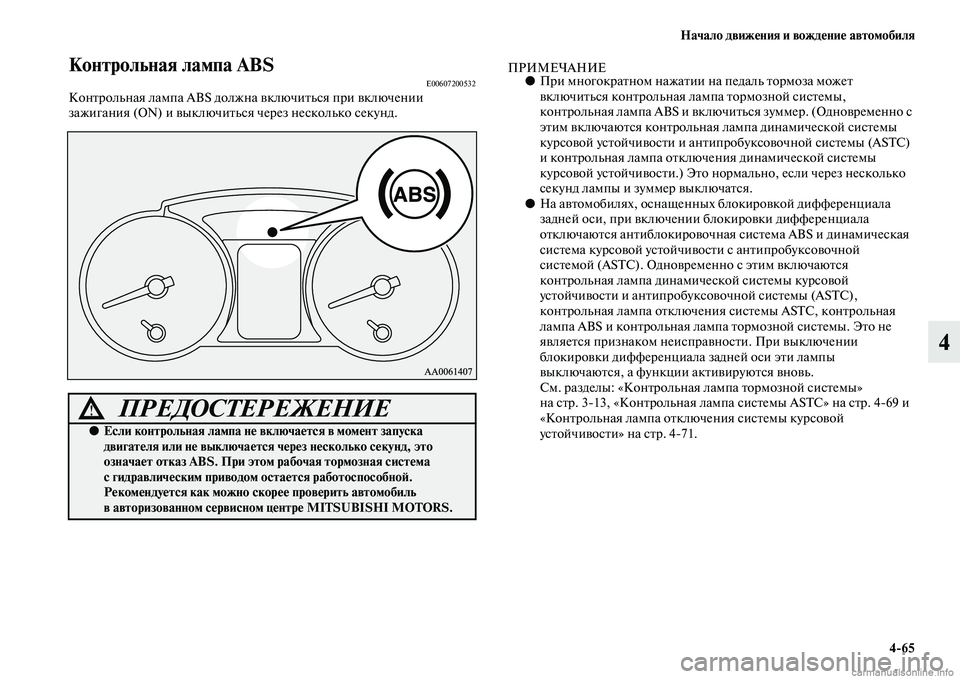

Контрольная лампа ABSE00607200532Контрольная лампа ABS должна включиться при включении
зажигания (ON) и выключиться через несколько секунд.
ПРИМЕЧАНИЕ●При многократном нажатии на педаль тормоза может
включиться контрольная лампа тормозной системы,
контрольная лампа ABS и включиться зуммер. (Одновременно с
этим включаются контрольная лампа динамической системы
курсовой устойчивости и антипробуксовочной системы (ASTC)
и контрольная лампа отключения динамической системы
курсовой устойчивости.) Это нормально, если через несколько
секунд лампы и зуммер выключатся.
●На автомобилях, оснащенных блокировкой дифференциала
задней оси, при включении блокировки дифференциала
отключаются антиблокировочная система ABS и динамическая
система курсовой устойчивости с антипробуксовочной
системой (ASTC). Одновременно с этим включаются
контрольная лампа динамической системы курсовой
устойчивости и антипробуксовочной системы (ASTC),
контрольная лампа отключения системы ASTC, контрольная
лампа ABS и контрольная лампа тормозной системы. Это не
является признаком неисправности. При выключении
блокировки дифференциала задней оси эти лампы
выключаются, а функции активируются вновь.
См. разделы: «Контрольная лампа тормозной системы»
на стр. 313, «Контрольная лампа системы ASTC» на стр. 469 и
«Контрольная лампа отключения системы курсовой
устойчивости» на стр. 471.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если контрольная лампа не включается в момент запуска
двигателя или не выключается через несколько секунд, это
означает отказ ABS. При этом рабочая тормозная система
с гидравлическим приводом остается работоспособной.
Рекомендуется как можно скорее проверить автомобиль
в авторизованном сервисном центре MITSUBISHI MOTORS.

466 Начало движения и вождение автомобиля
4
Если контрольная лампа включается во время
движения
E00607300416
Если включена только контрольная лампа ABS
●Избегайте резких торможений и движения с высокой
скоростью. Остановите автомобиль в безопасном месте.
Выключите двигатель, снова запустите его и проверьте, не
выключится ли лампа через несколько минут после начала
движения. Если она выключится, это значит, что неисправность
отсутствует.
Однако если лампа не выключается или вновь включается
во время движения, как можно скорее обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS
для проверки.
●Контрольная лампа ABS может включиться при низком
напряжении аккумуляторной батареи в момент запуска
двигателя. В этом случае она не указывает на неисправность
ABS.
Подзарядите аккумуляторную батарею, дав двигателю
поработать некоторое время на холостом ходу.
Если после зарядки батареи контрольная лампа ABS продолжает
гореть или мигать, рекомендуется как можно скорее проверить
автомобиль в авторизованном сервисном центре MITSUBISHI
MOTORS.
Если одновременно включены контрольные лампы
ABS и тормозной системы
●Неисправны ABS и система распределения тормозных усилий,
поэтому резкое торможение может привести к потере курсовой
устойчивости автомобиля.
Избегайте резких торможений и движения с высокой
скоростью. Остановите автомобиль в безопасном месте
и обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS.

Начало движения и вождение автомобиля
467
4

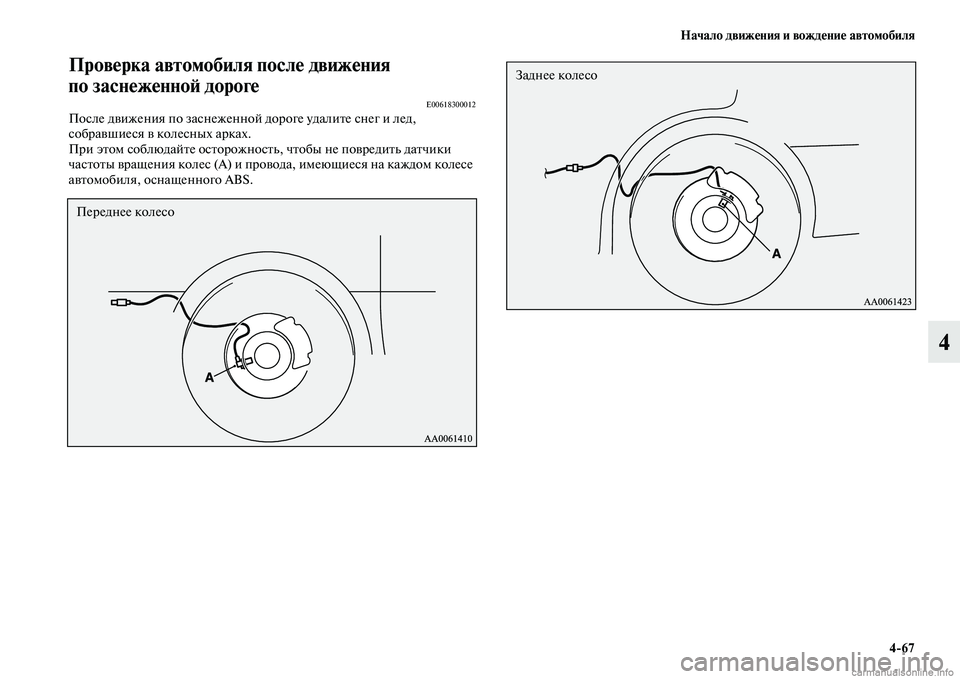

Проверка автомобиля после движения
по заснеженной дороге
E00618300012После движения по заснеженной дороге удалите снег и лед,
собравшиеся в колесных арках.
При этом соблюдайте осторожность, чтобы не повредить датчики
частоты вращения колес (А) и провода, имеющиеся на каждом колесе
автомобиля, оснащенного ABS.
Переднее колесо
Заднее колесо

468 Начало движения и вождение автомобиля

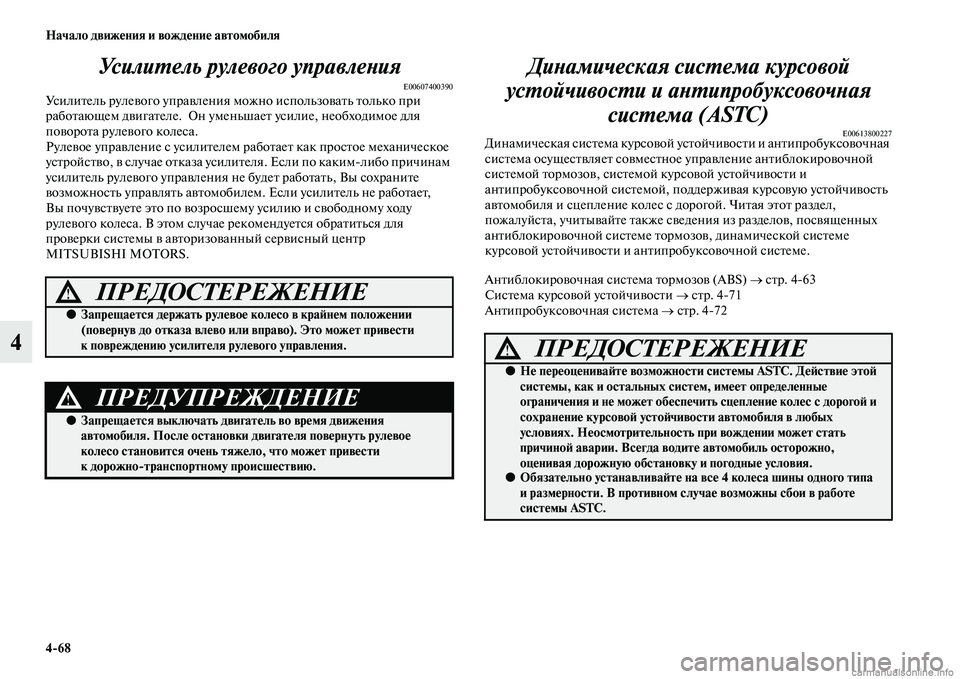

4Усилитель рулевого управления
E00607400390Усилитель рулевого управления можно использовать только при
работающем двигателе. Он уменьшает усилие, необходимое для
поворота рулевого колеса.
Рулевое управление с усилителем работает как простое механическое
устройство, в случае отказа усилителя. Если по какимлибо причинам
усилитель рулевого управления не будет работать, Вы сохраните
возможность управлять автомобилем. Если усилитель не работает,
Вы почувствуете это по возросшему усилию и свободному ходу
рулевого колеса. В этом случае рекомендуется обратиться для
проверки системы в авторизованный сервисный центр
MITSUBISHI MOTORS.
Динамическая система курсовой
устойчивости и антипробуксовочная
система (AST C)
E00613800227Динамическая система курсовой устойчивости и антипробуксовочная
система осуществляет совместное управление антиблокировочной
системой тормозов, системой курсовой устойчивости и
антипробуксовочной системой, поддерживая курсовую устойчивость
автомобиля и сцепление колес с дорогой. Читая этот раздел,
пожалуйста, учитывайте также сведения из разделов, посвященных
антиблокировочной системе тормозов, динамической системе
курсовой устойчивости и антипробуксовочной системе.
Антиблокировочная система тормозов (ABS) → стр. 463
Система курсовой устойчивости → стр. 471
Антипробуксовочная система → стр. 472
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается держать рулевое колесо в крайнем положении
(повернув до отказа влево или вправо). Это может привести
к повреждению усилителя рулевого управления.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается выключать двигатель во время движения
автомобиля. После остановки двигателя повернуть рулевое
колесо становится очень тяжело, что может привести
к дорожнотранспортному происшествию.
ПРЕДОСТЕРЕЖЕНИЕ!
●Не переоценивайте возможности системы ASTC. Действие этой
системы, как и остальных систем, имеет определенные
ограничения и не может обеспечить сцепление колес с дорогой и
сохранение курсовой устойчивости автомобиля в любых
условиях. Неосмотрительность при вождении может стать
причиной аварии. Всегда водите автомобиль осторожно,
оценивая дорожную обстановку и погодные условия.
●Обязательно устанавливайте на все 4 колеса шины одного типа
и размерности. В противном случае возможны сбои в работе
системы ASTC.

Начало движения и вождение автомобиля
469
4

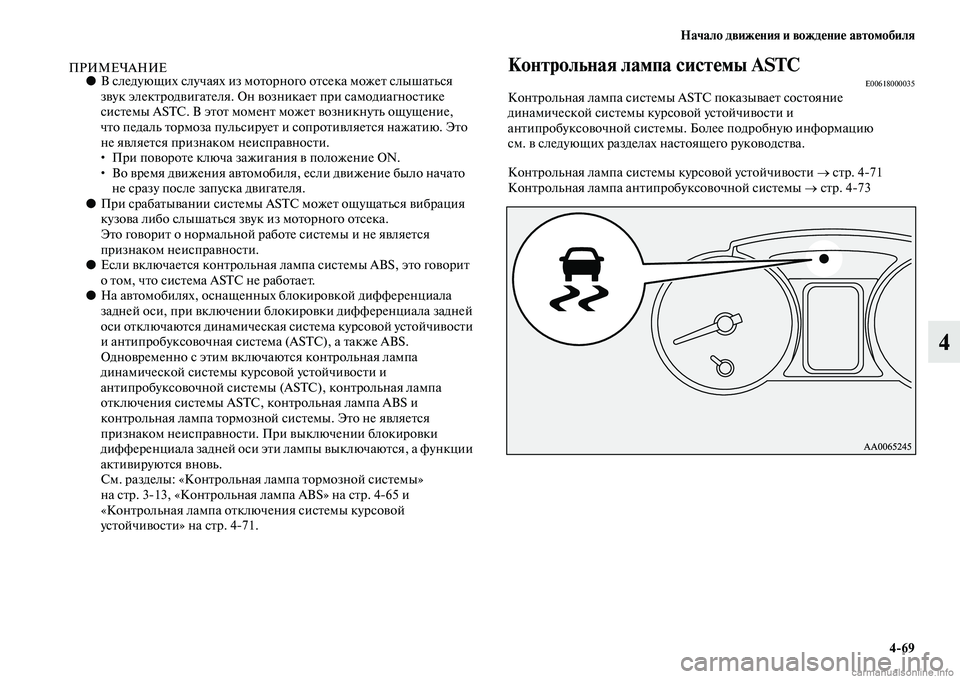

ПРИМЕЧАНИЕ●В следующих случаях из моторного отсека может слышаться
звук электродвигателя. Он возникает при самодиагностике
системы ASTC. В этот момент может возникнуть ощущение,
что педаль тормоза пульсирует и сопротивляется нажатию. Это
не является признаком неисправности.
• При повороте ключа зажигания в положение ON.
• Во время движения автомобиля, если движение было начато
не сразу после запуска двигателя.
●При срабатывании системы ASTC может ощущаться вибрация
кузова либо слышаться звук из моторного отсека.
Это говорит о нормальной работе системы и не является
признаком неисправности.
●Если включается контрольная лампа системы ABS, это говорит
о том, что система ASTC не работает.
●На автомобилях, оснащенных блокировкой дифференциала
задней оси, при включении блокировки дифференциала задней
оси отключаются динамическая система курсовой устойчивости
и антипробуксовочная система (ASTC), а также ABS.
Одновременно с этим включаются контрольная лампа
динамической системы курсовой устойчивости и
антипробуксовочной системы (ASTC), контрольная лампа
отключения системы ASTC, контрольная лампа ABS и
контрольная лампа тормозной системы. Это не является
признаком неисправности. При выключении блокировки
дифференциала задней оси эти лампы выключаются, а функции
активируются вновь.
См. разделы: «Контрольная лампа тормозной системы»
на стр. 313, «Контрольная лампа ABS» на стр. 465 и
«Контрольная лампа отключения системы курсовой
устойчивости» на стр. 471.Контрольная лампа системы ASTCE00618000035Контрольная лампа системы ASTC показывает состояние
динамической системы курсовой устойчивости и
антипробуксовочной системы. Более подробную информацию
см. в следующих разделах настоящего руководства.
Контрольная лампа системы курсовой устойчивости → стр. 471
Контрольная лампа антипробуксовочной системы → стр. 473

470 Начало движения и вождение автомобиля
4

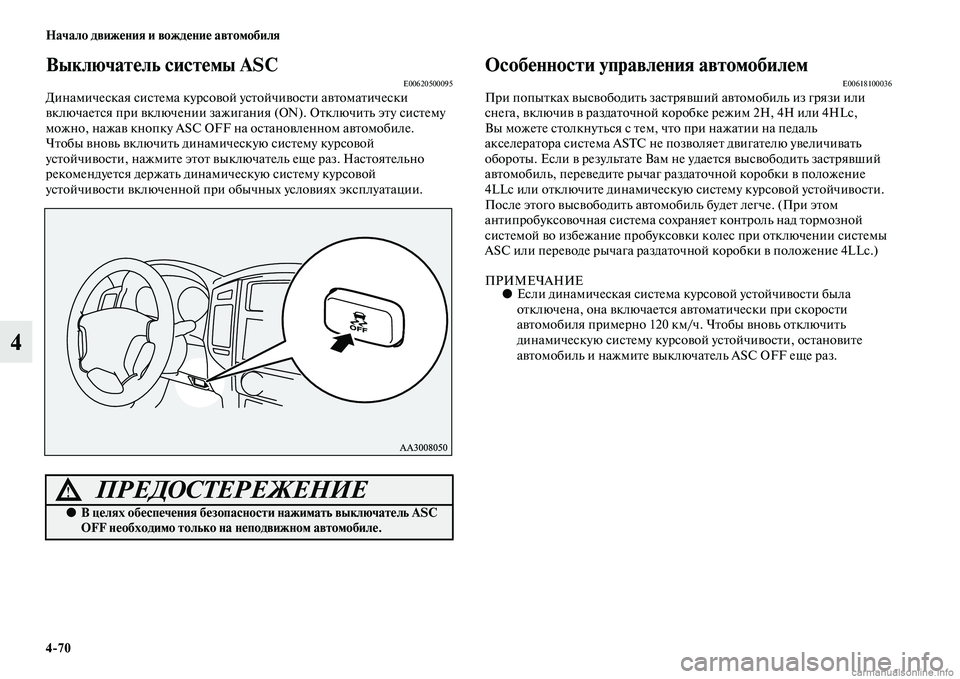

Выключатель системы ASCE00620500095Динамическая система курсовой устойчивости автоматически
включается при включении зажигания (ON). Отключить эту систему
можно, нажав кнопку ASC OFF на остановленном автомобиле.
Чтобы вновь включить динамическую систему курсовой
устойчивости, нажмите этот выключатель еще раз. Настоятельно
рекомендуется держать динамическую систему курсовой
устойчивости включенной при обычных условиях эксплуатации.
Особенности управления автомобилемE00618100036При попытках высвободить застрявший автомобиль из грязи или
снега, включив в раздаточной коробке режим 2Н, 4Н или 4HLc,
Вы можете столкнуться с тем, что при нажатии на педаль
акселератора система ASTC не позволяет двигателю увеличивать
обороты. Если в результате Вам не удается высвободить застрявший
автомобиль, переведите рычаг раздаточной коробки в положение
4LLc или отключите динамическую систему курсовой устойчивости.
После этого высвободить автомобиль будет легче. (При этом
антипробуксовочная система сохраняет контроль над тормозной
системой во избежание пробуксовки колес при отключении системы
ASC или переводе рычага раздаточной коробки в положение 4LLc.)
ПРИМЕЧАНИЕ●Если динамическая система курсовой устойчивости была
отключена, она включается автоматически при скорости
автомобиля примерно 120 км/ч. Чтобы вновь отключить
динамическую систему курсовой устойчивости, остановите
автомобиль и нажмите выключатель ASC OFF еще раз.
ПРЕДОСТЕРЕЖЕНИЕ!
●В целях обеспечения безопасности нажимать выключатель ASC
OFF необходимо только на неподвижном автомобиле.
