2014 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
837
8

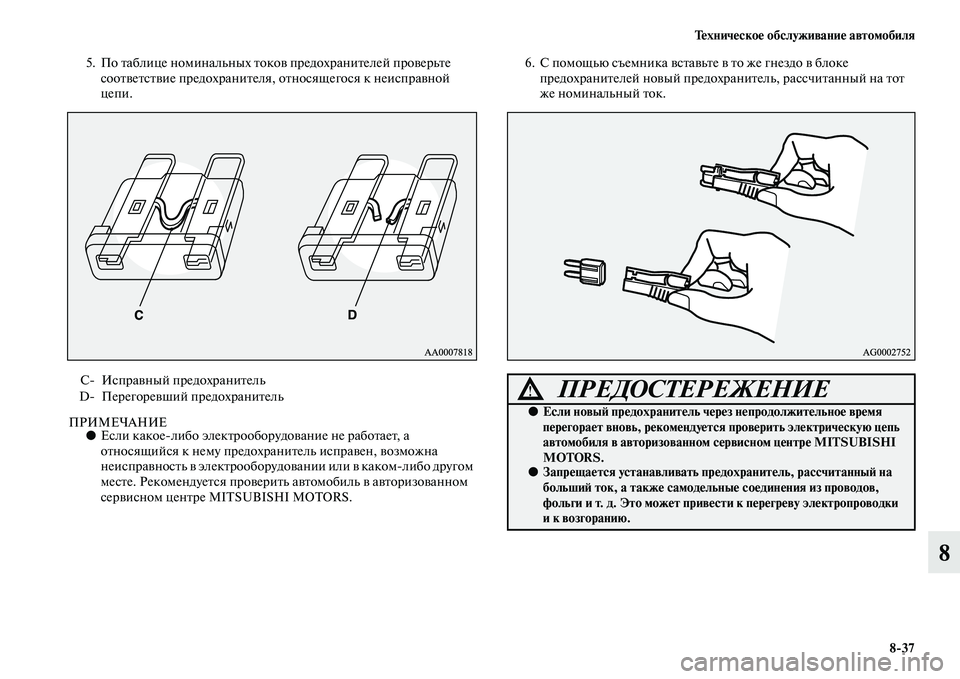

5. По таблице номинальных токов предохранителей проверьте
соответствие предохранителя, относящегося к неисправной
цепи.
ПРИМЕЧАНИЕ●Если какоелибо электрооборудование не работает, а
относящийся к нему предохранитель исправен, возможна
неисправность в электрооборудовании или в какомлибо другом
месте. Рекомендуется проверить автомобиль в авторизованном
сервисном центре MITSUBISHI MOTORS.6. С помощью съемника вставьте в то же гнездо в блоке
предохранителей новый предохранитель, рассчитанный на тот
же номинальный ток.
C Исправный предохранитель
D Перегоревший предохранитель
ПРЕДОСТЕРЕЖЕНИЕ!
●Если новый предохранитель через непродолжительное время
перегорает вновь, рекомендуется проверить электрическую цепь
автомобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
●Запрещается устанавливать предохранитель, рассчитанный на
больший ток, а также самодельные соединения из проводов,
фольги и т. д. Это может привести к перегреву электропроводки
и к возгоранию.

838 Техническое обслуживание автомобиля

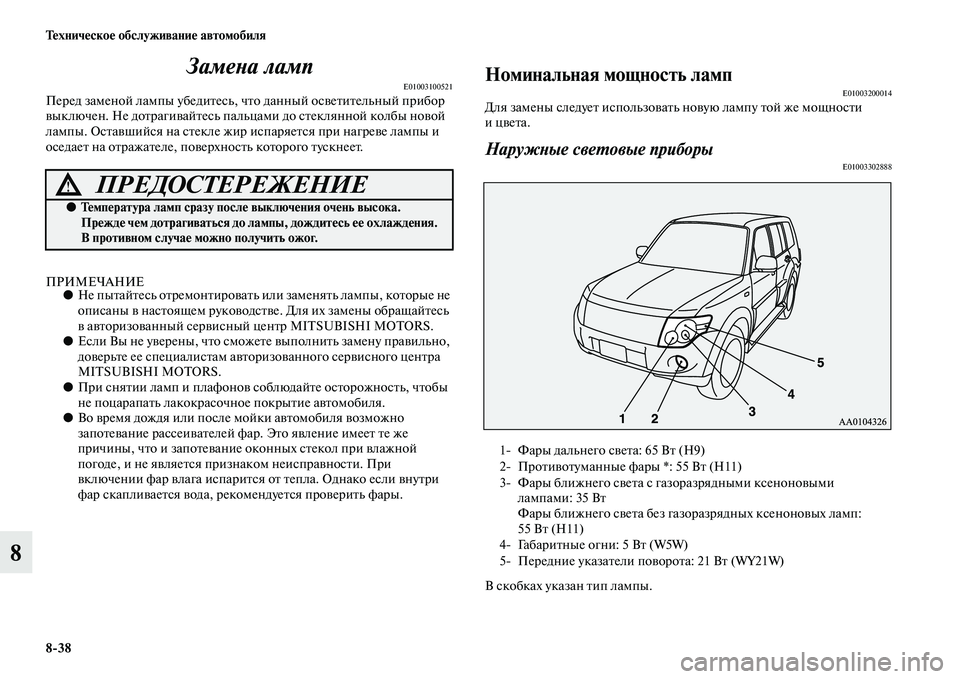

8Замена ламп
E01003100521Перед заменой лампы убедитесь, что данный осветительный прибор
выключен. Не дотрагивайтесь пальцами до стеклянной колбы новой
лампы. Оставшийся на стекле жир испаряется при нагреве лампы и
оседает на отражателе, поверхность которого тускнеет.
ПРИМЕЧАНИЕ●Не пытайтесь отремонтировать или заменять лампы, которые не
описаны в настоящем руководстве. Для их замены обращайтесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
●Если Вы не уверены, что сможете выполнить замену правильно,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
●При снятии ламп и плафонов соблюдайте осторожность, чтобы
не поцарапать лакокрасочное покрытие автомобиля.
●Во время дождя или после мойки автомобиля возможно
запотевание рассеивателей фар. Это явление имеет те же
причины, что и запотевание оконных стекол при влажной
погоде, и не является признаком неисправности. При
включении фар влага испарится от тепла. Однако если внутри
фар скапливается вода, рекомендуется проверить фары.
Номинальная мощность лампE01003200014Для замены следует использовать новую лампу той же мощности
ицвета.
Наружные световые приборыE01003302888
В скобках указан тип лампы.
ПРЕДОСТЕРЕЖЕНИЕ!
●Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
В противном случае можно получить ожог.
1 Фары дальнего света: 65 Вт (H9)
2 Противотуманные фары *: 55 Вт (H11)
3 Фары ближнего света с газоразрядными ксеноновыми
лампами: 35 Вт
Фары ближнего света без газоразрядных ксеноновых ламп:
55 Вт (H11)
4 Габаритные огни: 5 Вт (W5W)
5 Передние указатели поворота: 21 Вт (WY21W)

Техническое обслуживание автомобиля
839
8
В скобках указан тип лампы.
ПРИМЕЧАНИЕ●На автомобилях со светодиодным верхним стопсигналом не
допускаются его самостоятельный ремонт или замена.
Для ремонта или замены обращайтесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если на автомобиле установлены фары с газоразрядными
ксеноновыми лампами, не пытайтесь самостоятельно заменять
лампы, а также разбирать и ремонтировать фары. Цепи питания
этих фар, а также лампы и их выводы находятся под высоким
напряжением. Во избежание риска поражения электрическим
током для замены ламп или ремонта таких фар обращайтесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
3дверные модификации 5дверные модификации

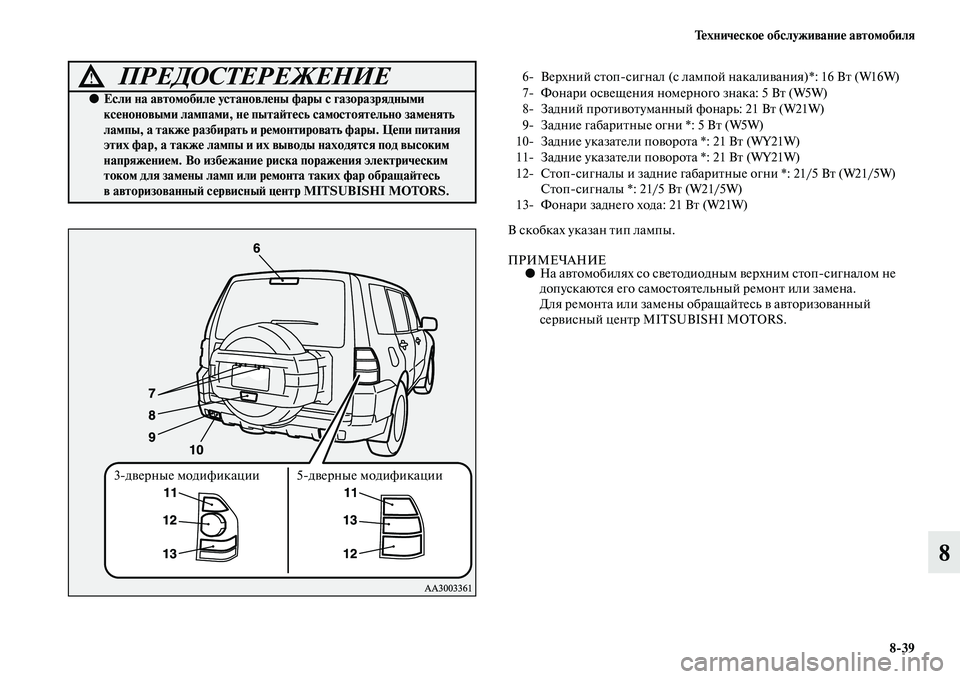

6 Верхний стопсигнал (с лампой накаливания)*: 16 Вт (W16W)
7 Фонари освещения номерного знака: 5 Вт (W5W)
8 Задний противотуманный фонарь: 21 Вт (W21W)
9 Задние габаритные огни *: 5 Вт (W5W)
10 Задние указатели поворота *: 21 Вт (WY21W)
11 Задние указатели поворота *: 21 Вт (WY21W)
12 Стопсигналы и задние габаритные огни *: 21/5 Вт (W21/5W)
Стопсигналы *: 21/5 Вт (W21/5W)
13 Фонари заднего хода: 21 Вт (W21W)

840 Техническое обслуживание автомобиля
8

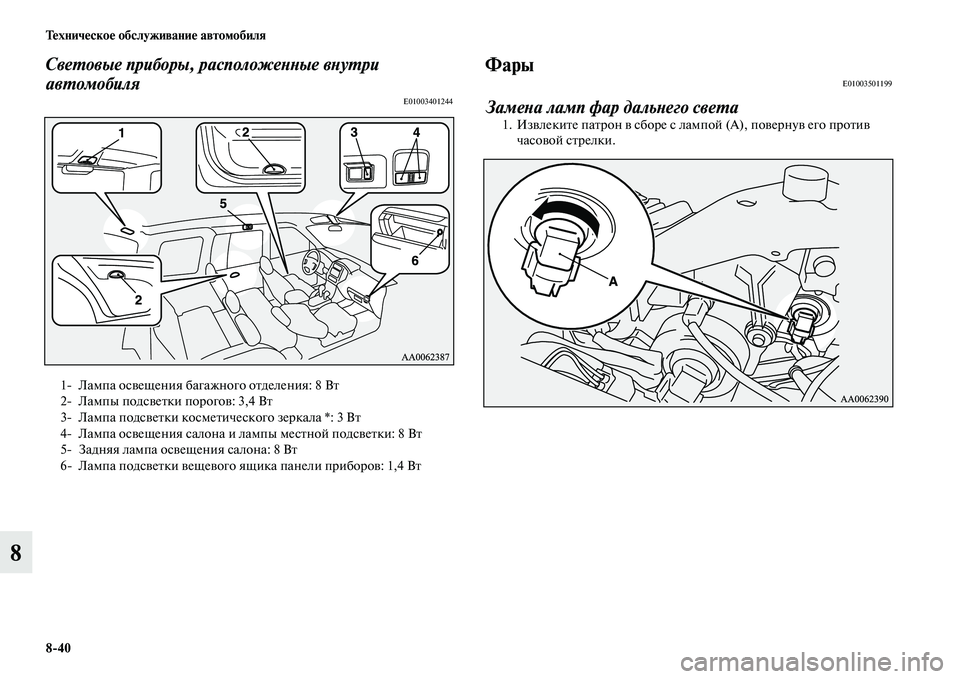

Световые приборы, расположенные внутри
автомобиля
E01003401244
ФарыE01003501199
Замена ламп фар дальнего света
1. Извлеките патрон в сборе с лампой (А), повернув его против
часовой стрелки.
1 Лампа освещения багажного отделения: 8 Вт
2 Лампы подсветки порогов: 3,4 Вт
3 Лампа подсветки косметического зеркала *: 3 Вт
4 Лампа освещения салона и лампы местной подсветки: 8 Вт
5 Задняя лампа освещения салона: 8 Вт
6 Лампа подсветки вещевого ящика панели приборов: 1,4 Вт

Техническое обслуживание автомобиля
841
8

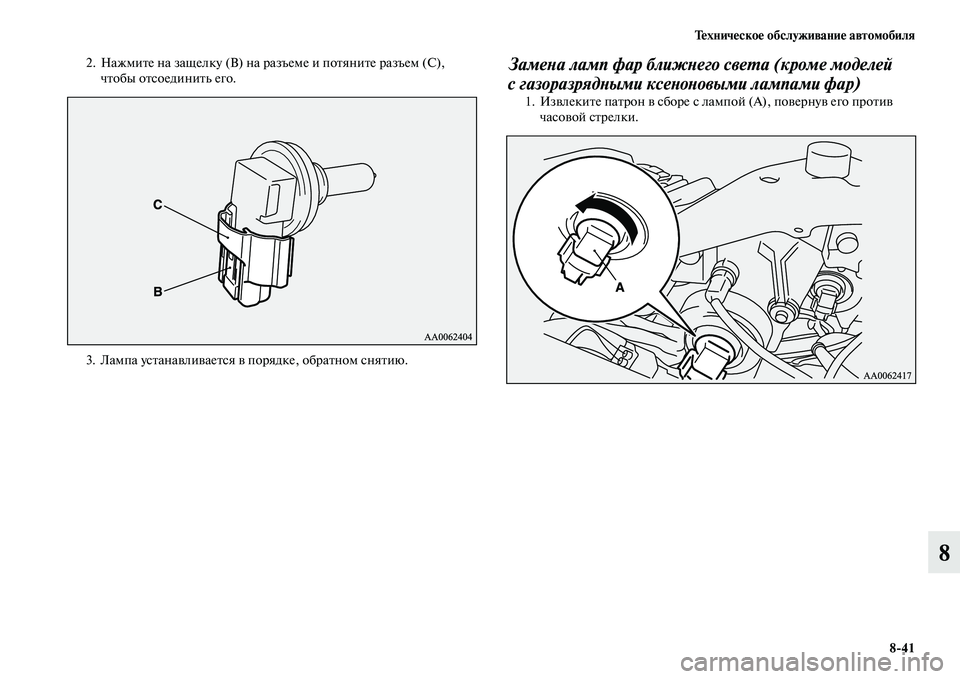

2. Нажмите на защелку (В) на разъеме и потяните разъем (С),
чтобы отсоединить его.
3. Лампа устанавливается в порядке, обратном снятию.Замена ламп фар ближнего света (кроме моделей
с газоразрядными ксеноновыми лампами фар)
1. Извлеките патрон в сборе с лампой (А), повернув его против
часовой стрелки.

842 Техническое обслуживание автомобиля
8
2. Нажмите на защелку (В) на разъеме и потяните разъем (С),
чтобы отсоединить его.
3. Лампа устанавливается в порядке, обратном снятию.
ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук, попавший на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т.п. Устанавливать лампу следует
только после тщательного просушивания.

Техническое обслуживание автомобиля
843
8

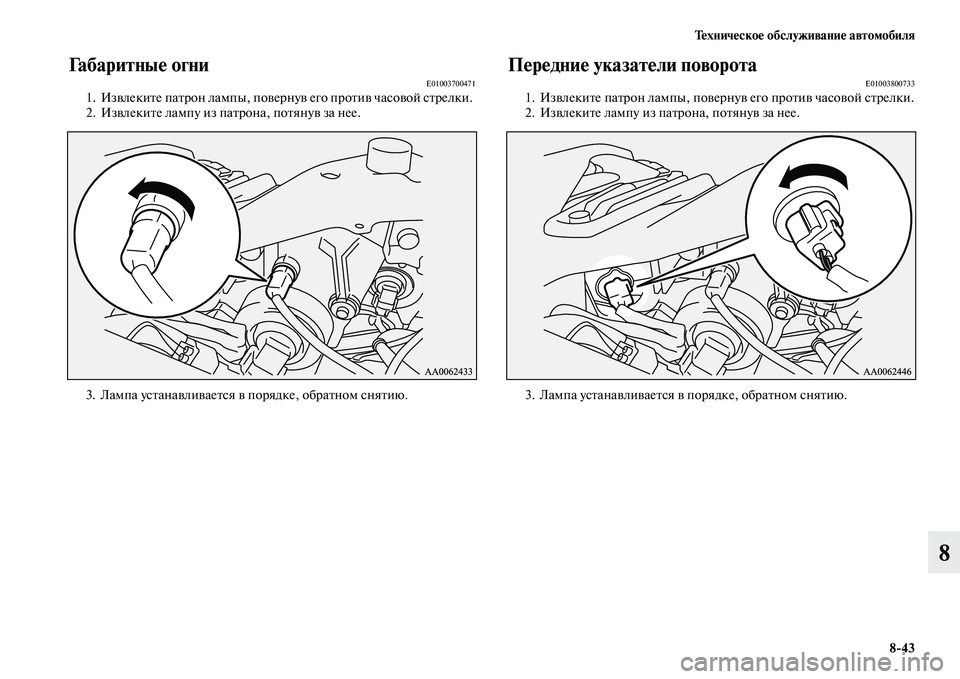

Габаритные огниE010037004711. Извлеките патрон лампы, повернув его против часовой стрелки.
2. Извлеките лампу из патрона, потянув за нее.
3. Лампа устанавливается в порядке, обратном снятию.
Передние указатели поворотаE010038007331. Извлеките патрон лампы, повернув его против часовой стрелки.
2. Извлеките лампу из патрона, потянув за нее.
3. Лампа устанавливается в порядке, обратном снятию.

844 Техническое обслуживание автомобиля
8

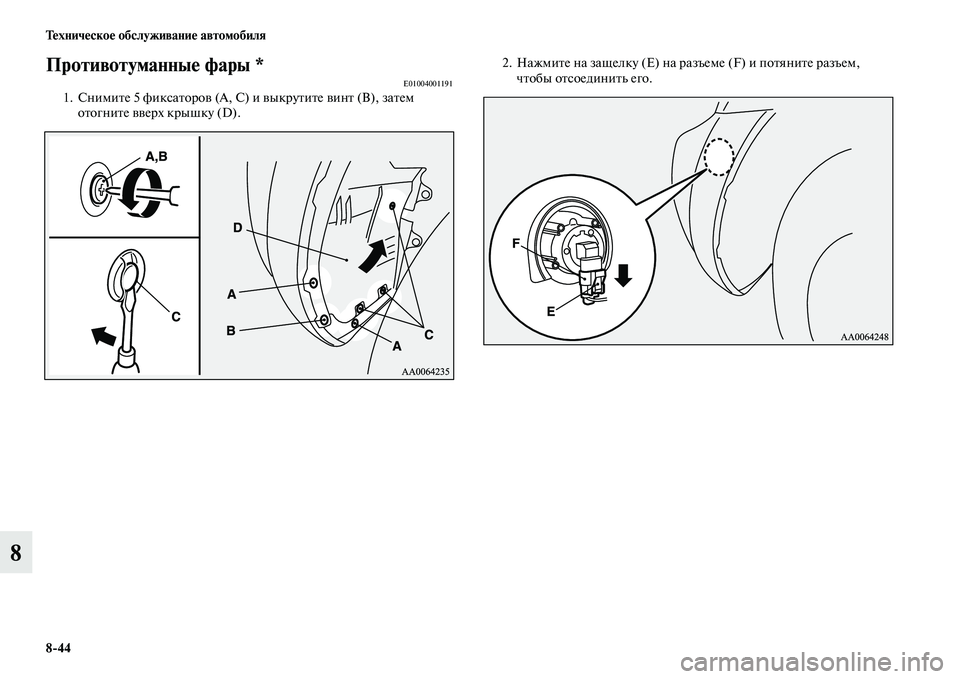

Противотуманные фары *E010040011911. Снимите 5 фиксаторов (А, С) и выкрутите винт (В), затем
отогните вверх крышку (D).2. Нажмите на защелку (Е) на разъеме (F) и потяните разъем,
чтобы отсоединить его.
