2014 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Сиденья и ремни безопасности
253
2

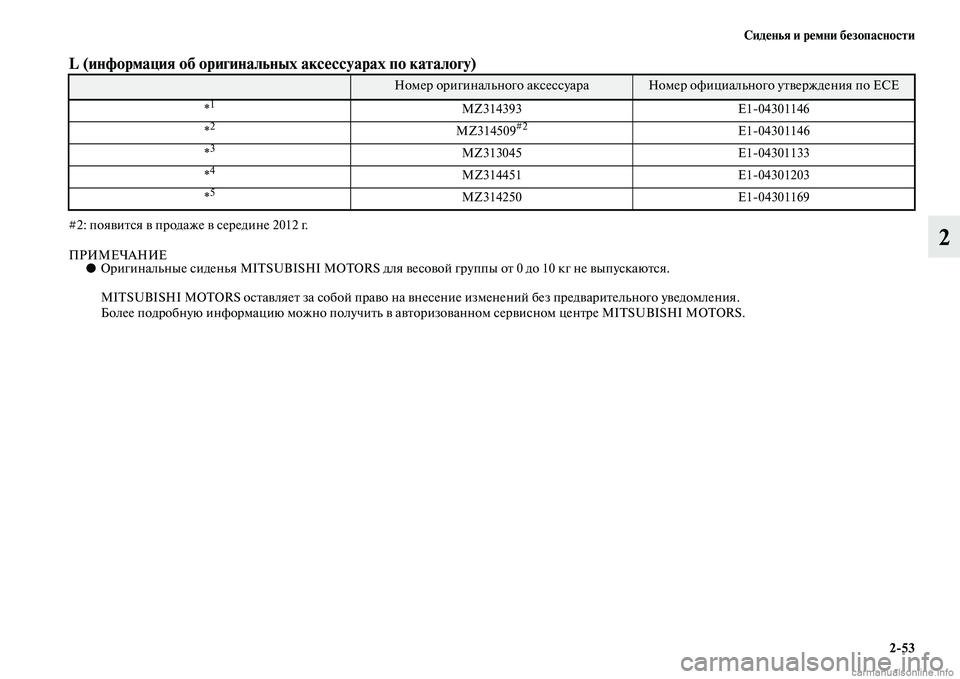

L (информация об оригинальных аксессуарах по каталогу)
#2: появится в продаже в середине 2012 г.
ПРИМЕЧАНИЕ●Оригинальные сиденья MITSUBISHI MOTORS для весовой группы от 0 до 10 кг не выпускаются.
MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
Номер оригинального аксессуараНомер официального утверждения по ЕСЕ
*
1MZ314393 E104301146
*
2MZ314509#2E104301146
*
3MZ313045 E104301133
*
4MZ314451 E104301203
*
5MZ314250 E104301169

254 Сиденья и ремни безопасности
2

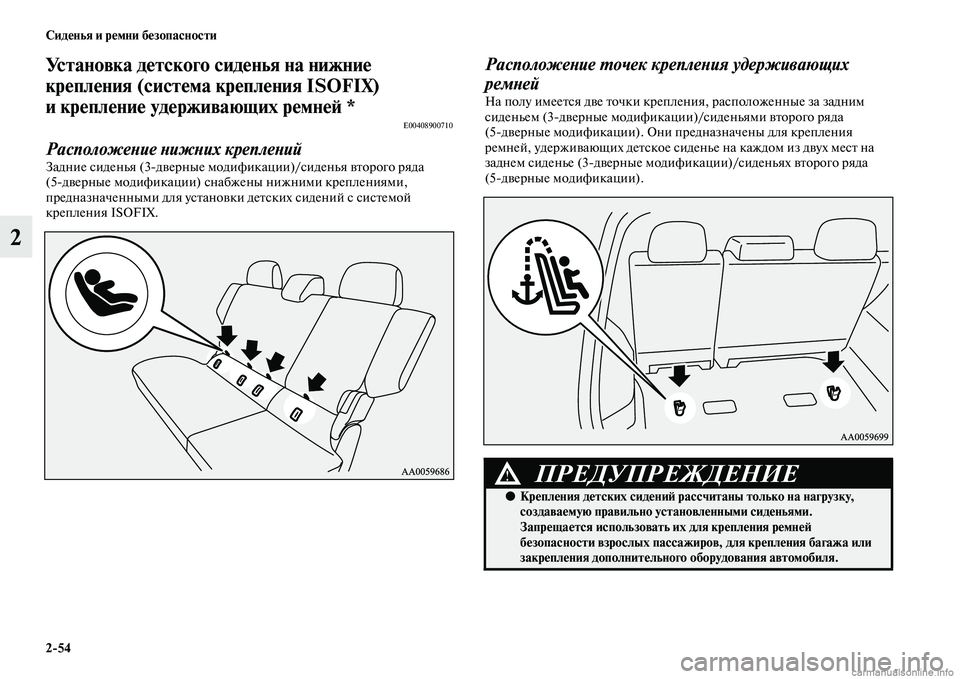

Установка детского сиденья на нижние
крепления (система крепления ISOFIX)
и крепление удерживающих ремней *
E00408900710
Расположение нижних крепленийЗадние сиденья (3дверные модификации)/сиденья второго ряда
(5дверные модификации) снабжены нижними креплениями,
предназначенными для установки детских сидений с системой
крепления ISOFIX.
Расположение точек крепления удерживающих
ремней
На полу имеется две точки крепления, расположенные за задним
сиденьем (3дверные модификации)/сиденьями второго ряда
(5дверные модификации). Они предназначены для крепления
ремней, удерживающих детское сиденье на каждом из двух мест на
заднем сиденье (3дверные модификации)/сиденьях второго ряда
(5дверные модификации).
ПРЕДУПРЕЖДЕНИЕ!
●Крепления детских сидений рассчитаны только на нагрузку,
создаваемую правильно установленными сиденьями.
Запрещается использовать их для крепления ремней
безопасности взрослых пассажиров, для крепления багажа или
закрепления дополнительного оборудования автомобиля.

Сиденья и ремни безопасности
255
2

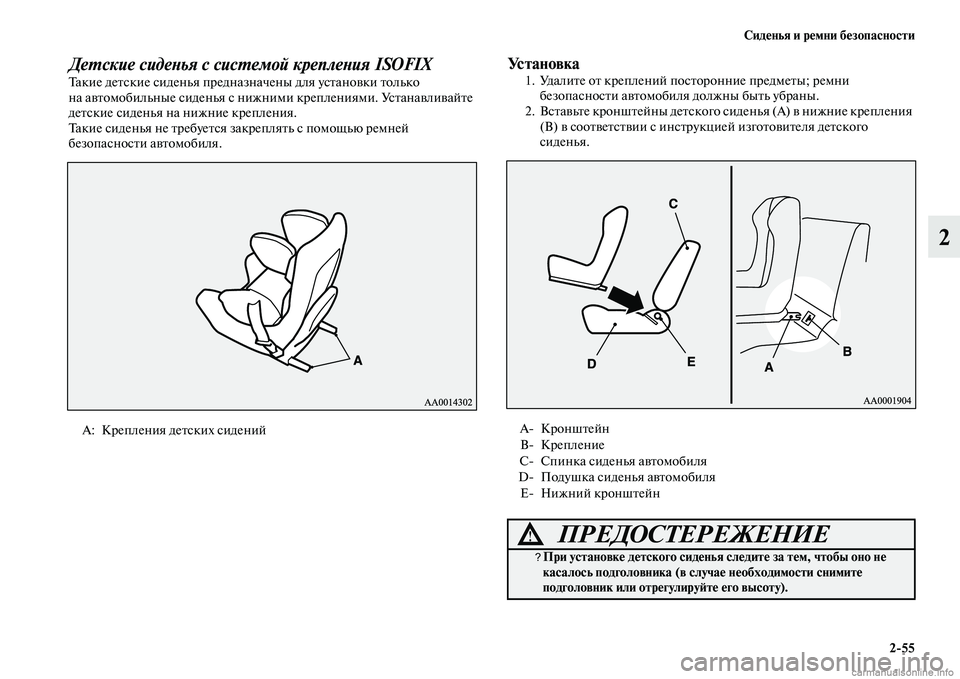

Детские сиденья с системой крепления ISOFIXТакие детские сиденья предназначены для установки только
на автомобильные сиденья с нижними креплениями. Устанавливайте
детские сиденья на нижние крепления.
Такие сиденья не требуется закреплять с помощью ремней
безопасности автомобиля.
Ус т а н о в к а1. Удалите от креплений посторонние предметы; ремни
безопасности автомобиля должны быть убраны.
2. Вставьте кронштейны детского сиденья (А) в нижние крепления
(В) в соответствии с инструкцией изготовителя детского
сиденья.
А: Крепления детских сидений
А Кронштейн
В Крепление
C Спинка сиденья автомобиля
D Подушка сиденья автомобиля
Е Нижний кронштейн
ПРЕДОСТЕРЕЖЕНИЕ!
?При установке детского сиденья следите за тем, чтобы оно не
касалось подголовника (в случае необходимости снимите
подголовник или отрегулируйте его высоту).

256 Сиденья и ремни безопасности
2

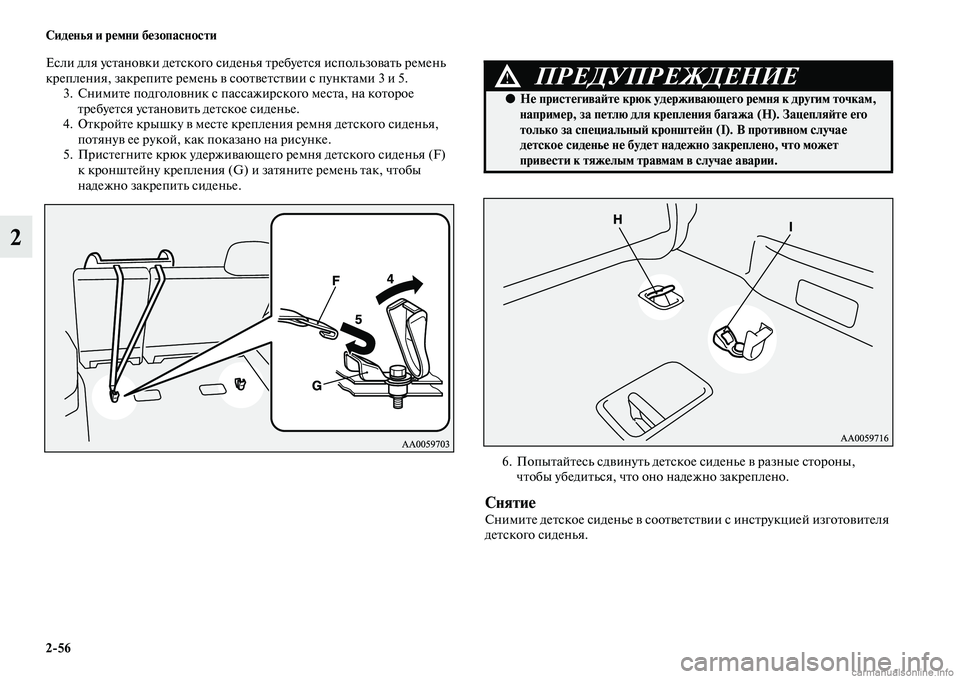

Если для установки детского сиденья требуется использовать ремень
крепления, закрепите ремень в соответствии с пунктами 3 и 5.
3. Снимите подголовник с пассажирского места, на которое
требуется установить детское сиденье.
4. Откройте крышку в месте крепления ремня детского сиденья,
потянув ее рукой, как показано на рисунке.
5. Пристегните крюк удерживающего ремня детского сиденья (F)
к кронштейну крепления (G) и затяните ремень так, чтобы
надежно закрепить сиденье.
6. Попытайтесь сдвинуть детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.
СнятиеСнимите детское сиденье в соответствии с инструкцией изготовителя
детского сиденья.
ПРЕДУПРЕЖДЕНИЕ!
●Не пристегивайте крюк удерживающего ремня к другим точкам,
например, за петлю для крепления багажа (Н). Зацепляйте его
только за специальный кронштейн (I). В противном случае
детское сиденье не будет надежно закреплено, что может
привести к тяжелым травмам в случае аварии.

Сиденья и ремни безопасности
257
2

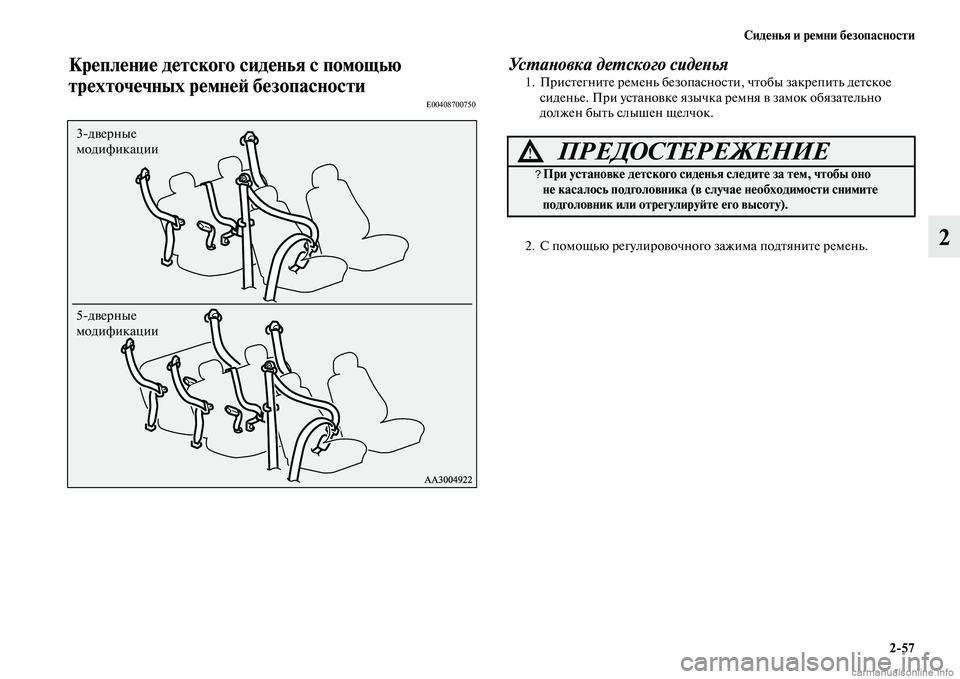

Крепление детского сиденья с помощью
трехточечных ремней безопасности
E00408700750
Установка детского сиденья1. Пристегните ремень безопасности, чтобы закрепить детское
сиденье. При установке язычка ремня в замок обязательно
должен быть слышен щелчок.
2. С помощью регулировочного зажима подтяните ремень.
3дверные
модификации
5дверные
модификации
ПРЕДОСТЕРЕЖЕНИЕ!
?При установке детского сиденья следите за тем, чтобы оно
не касалось подголовника (в случае необходимости снимите
подголовник или отрегулируйте его высоту).

258 Сиденья и ремни безопасности
2

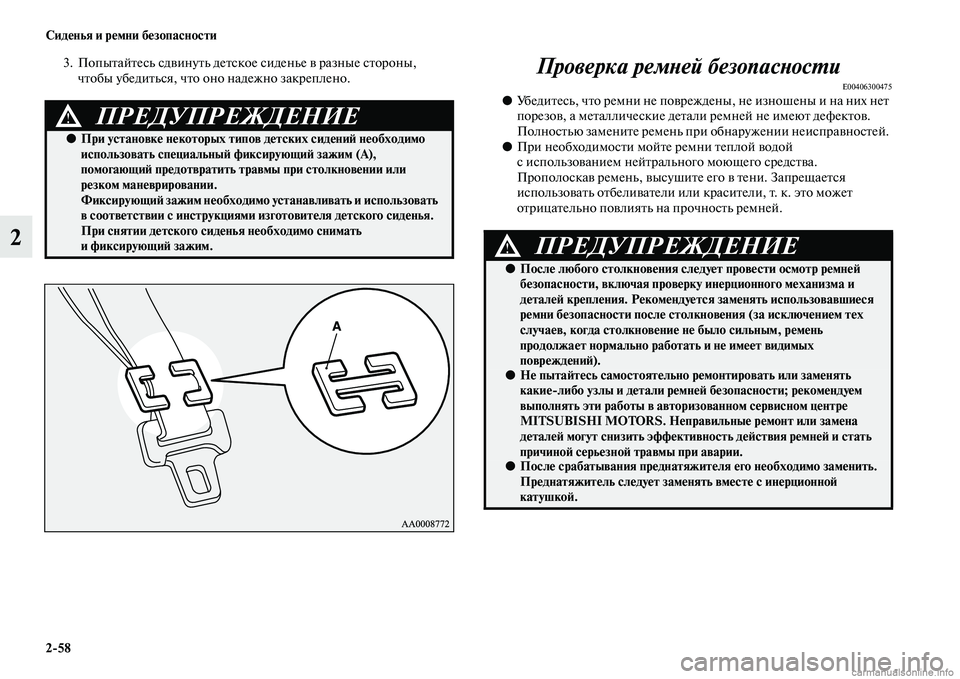

3. Попытайтесь сдвинуть детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.Проверка ремней безопасности
E00406300475●Убедитесь, что ремни не повреждены, не изношены и на них нет
порезов, а металлические детали ремней не имеют дефектов.
Полностью замените ремень при обнаружении неисправностей.
●При необходимости мойте ремни теплой водой
с использованием нейтрального моющего средства.
Прополоскав ремень, высушите его в тени. Запрещается
использовать отбеливатели или красители, т. к. это может
отрицательно повлиять на прочность ремней.
ПРЕДУПРЕЖДЕНИЕ!
●При установке некоторых типов детских сидений необходимо
использовать специальный фиксирующий зажим (А),
помогающий предотвратить травмы при столкновении или
резком маневрировании.
Фиксирующий зажим необходимо устанавливать и использовать
в соответствии с инструкциями изготовителя детского сиденья.
При снятии детского сиденья необходимо снимать
ификсирующий зажим.
ПРЕДУПРЕЖДЕНИЕ!
●После любого столкновения следует провести осмотр ремней
безопасности, включая проверку инерционного механизма и
деталей крепления. Рекомендуется заменять использовавшиеся
ремни безопасности после столкновения (за исключением тех
случаев, когда столкновение не было сильным, ремень
продолжает нормально работать и не имеет видимых
повреждений).
●Не пытайтесь самостоятельно ремонтировать или заменять
какиелибо узлы и детали ремней безопасности; рекомендуем
выполнять эти работы в авторизованном сервисном центре
MITSUBISHI MOTORS. Неправильные ремонт или замена
деталей могут снизить эффективность действия ремней и стать
причиной серьезной травмы при аварии.
●После срабатывания преднатяжителя его необходимо заменить.
Преднатяжитель следует заменять вместе с инерционной
катушкой.

Сиденья и ремни безопасности
259

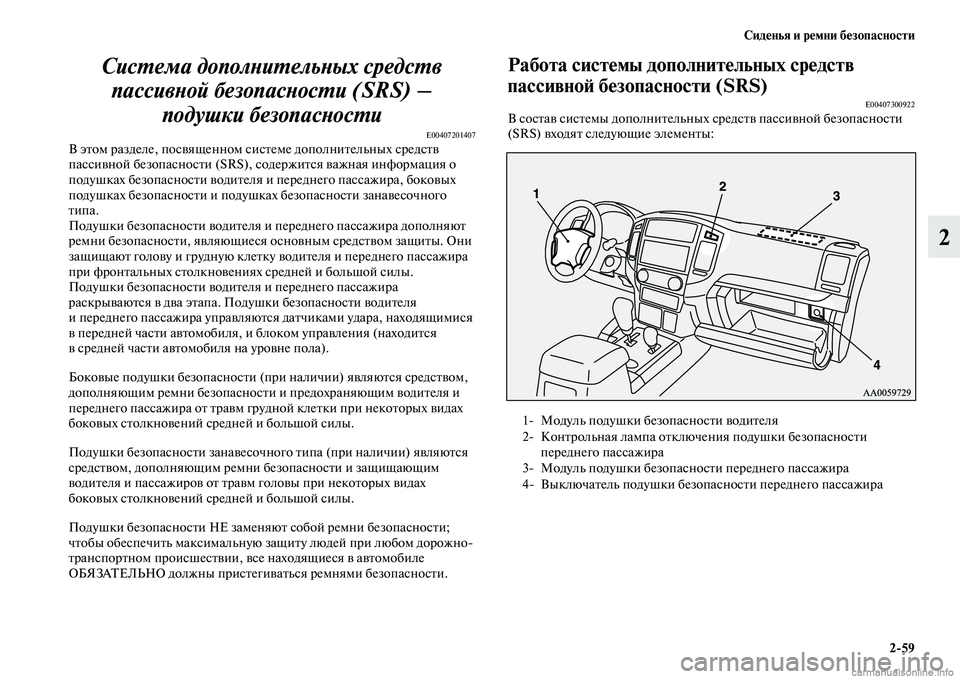

2 Система дополнительных средств
пассивной безопасности (SRS) –
подушки безопасности
E00407201407В этом разделе, посвященном системе дополнительных средств
пассивной безопасности (SRS), содержится важная информация о
подушках безопасности водителя и переднего пассажира, боковых
подушках безопасности и подушках безопасности занавесочного
типа.
Подушки безопасности водителя и переднего пассажира дополняют
ремни безопасности, являющиеся основным средством защиты. Они
защищают голову и грудную клетку водителя и переднего пассажира
при фронтальных столкновениях средней и большой силы.
Подушки безопасности водителя и переднего пассажира
раскрываются в два этапа. Подушки безопасности водителя
и переднего пассажира управляются датчиками удара, находящимися
в передней части автомобиля, и блоком управления (находится
в средней части автомобиля на уровне пола).
Боковые подушки безопасности (при наличии) являются средством,
дополняющим ремни безопасности и предохраняющим водителя и
переднего пассажира от травм грудной клетки при некоторых видах
боковых столкновений средней и большой силы.
Подушки безопасности занавесочного типа (при наличии) являются
средством, дополняющим ремни безопасности и защищающим
водителя и пассажиров от травм головы при некоторых видах
боковых столкновений средней и большой силы.
Подушки безопасности НЕ заменяют собой ремни безопасности;
чтобы обеспечить максимальную защиту людей при любом дорожно
транспортном происшествии, все находящиеся в автомобиле
ОБЯЗАТЕЛЬНО должны пристегиваться ремнями безопасности.
Работа системы дополнительных средств
пассивной безопасности (SRS)
E00407300922В состав системы дополнительных средств пассивной безопасности
(SRS) входят следующие элементы:
1 Модуль подушки безопасности водителя
2 Контрольная лампа отключения подушки безопасности
переднего пассажира
3 Модуль подушки безопасности переднего пассажира
4 Выключатель подушки безопасности переднего пассажира

260 Сиденья и ремни безопасности
2
Подушки безопасности срабатывают, только если замок зажигания
находится в положении ON или START.
При наполнении подушек безопасности раздается резкий громкий
звук, выделяется немного дыма и пыли, однако это безвредно и не
приводит к возгоранию автомобиля. Люди, страдающие
заболеваниями органов дыхания, могут ощутить временное
раздражение от химических веществ, использующихся для
наполнения подушек; после того как из подушек будет выпущен газ,
откройте окно, если это безопасно.
После срабатывания подушки безопасности очень быстро сдуваются,

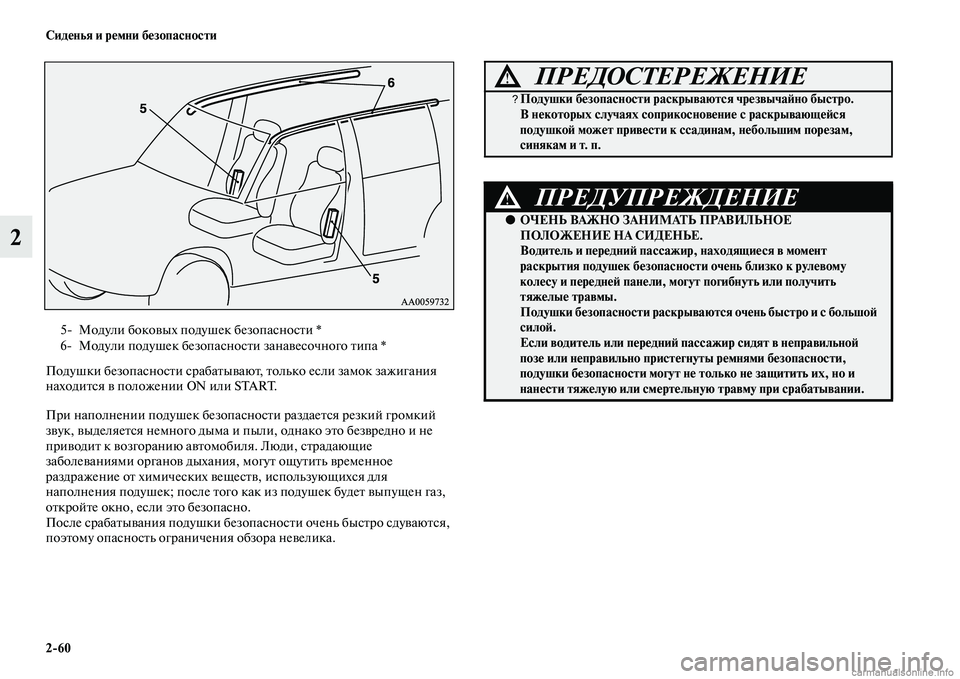

поэтому опасность ограничения обзора невелика.5 Модули боковых подушек безопасности *
6 Модули подушек безопасности занавесочного типа *
ПРЕДОСТЕРЕЖЕНИЕ!
?Подушки безопасности раскрываются чрезвычайно быстро.
В некоторых случаях соприкосновение с раскрывающейся
подушкой может привести к ссадинам, небольшим порезам,
синякам и т. п.
ПРЕДУПРЕЖДЕНИЕ!
●ОЧЕНЬ ВАЖНО ЗАНИМАТЬ ПРАВИЛЬНОЕ
ПОЛОЖЕНИЕ НА СИДЕНЬЕ.
Водитель и передний пассажир, находящиеся в момент
раскрытия подушек безопасности очень близко к рулевому
колесу и передней панели, могут погибнуть или получить
тяжелые травмы.
Подушки безопасности раскрываются очень быстро и с большой
силой.
Если водитель или передний пассажир сидят в неправильной
позе или неправильно пристегнуты ремнями безопасности,
подушки безопасности могут не только не защитить их, но и
нанести тяжелую или смертельную травму при срабатывании.
