2014 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Создание комфортных условий в салоне
511
5

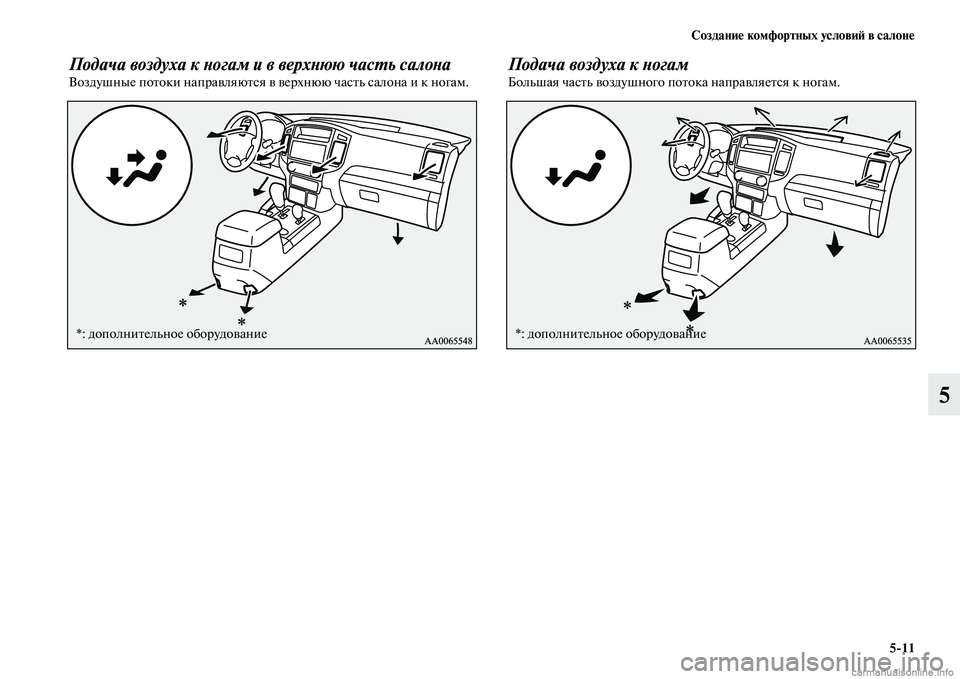

Подача воздуха к ногам и в верхнюю часть салона Воздушные потоки направляются в верхнюю часть салона и к ногам. Подача воздуха к ногам Большая часть воздушного потока направляется к ногам.
*: дополнительное оборудование*: дополнительное оборудование

512 Создание комфортных условий в салоне
5

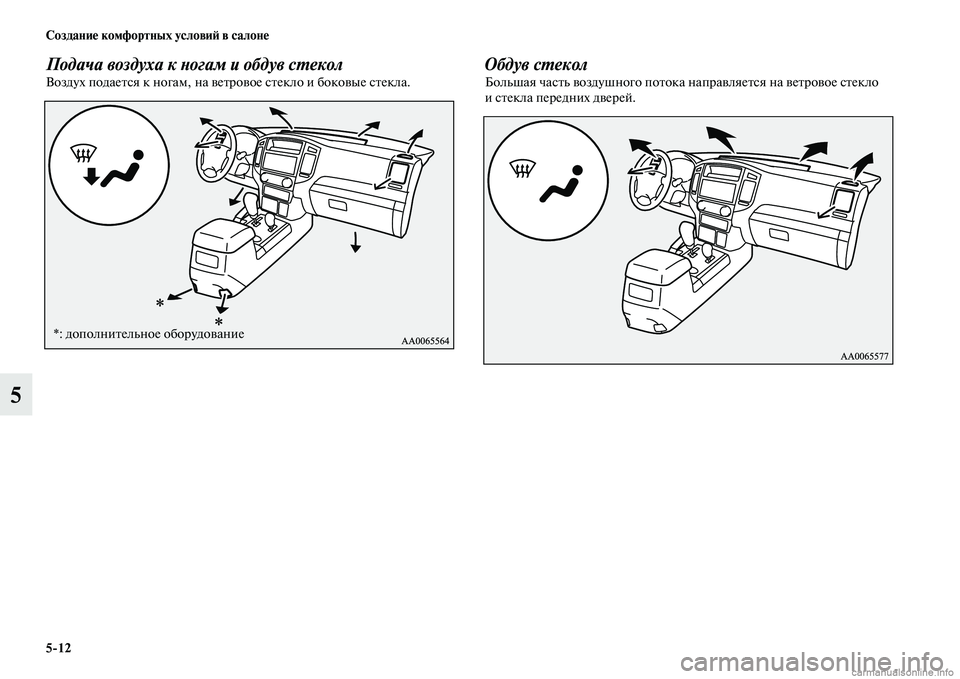

Подача воздуха к ногам и обдув стекол Воздух подается к ногам, на ветровое стекло и боковые стекла. Обдув стекол Большая часть воздушного потока направляется на ветровое стекло
и стекла передних дверей.
*: дополнительное оборудование

Создание комфортных условий в салоне
513
5

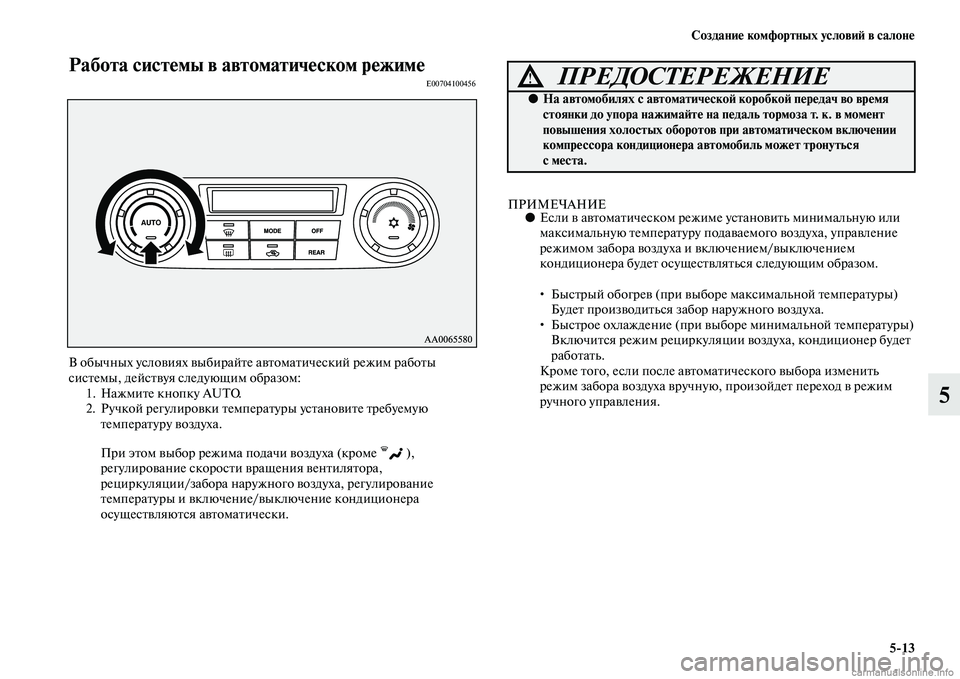

Работа системы в автоматическом режимеE00704100456
В обычных условиях выбирайте автоматический режим работы
системы, действуя следующим образом:
1. Нажмите кнопку AUTO.
2. Ручкой регулировки температуры установите требуемую
температуру воздуха.
При этом выбор режима подачи воздуха (кроме ),
регулирование скорости вращения вентилятора,
рециркуляции/забора наружного воздуха, регулирование
температуры и включение/выключение кондиционера
осуществляются автоматически.
ПРИМЕЧАНИЕ●Если в автоматическом режиме установить минимальную или
максимальную температуру подаваемого воздуха, управление
режимом забора воздуха и включением/выключением
кондиционера будет осуществляться следующим образом.
• Быстрый обогрев (при выборе максимальной температуры)
Будет производиться забор наружного воздуха.
• Быстрое охлаждение (при выборе минимальной температуры)
Включится режим рециркуляции воздуха, кондиционер будет
работать.
Кроме того, если после автоматического выбора изменить
режим забора воздуха вручную, произойдет переход в режим
ручного управления.
ПРЕДОСТЕРЕЖЕНИЕ!
●На автомобилях с автоматической коробкой передач во время
стоянки до упора нажимайте на педаль тормоза т. к. в момент
повышения холостых оборотов при автоматическом включении
компрессора кондиционера автомобиль может тронуться
сместа.

514 Создание комфортных условий в салоне
5

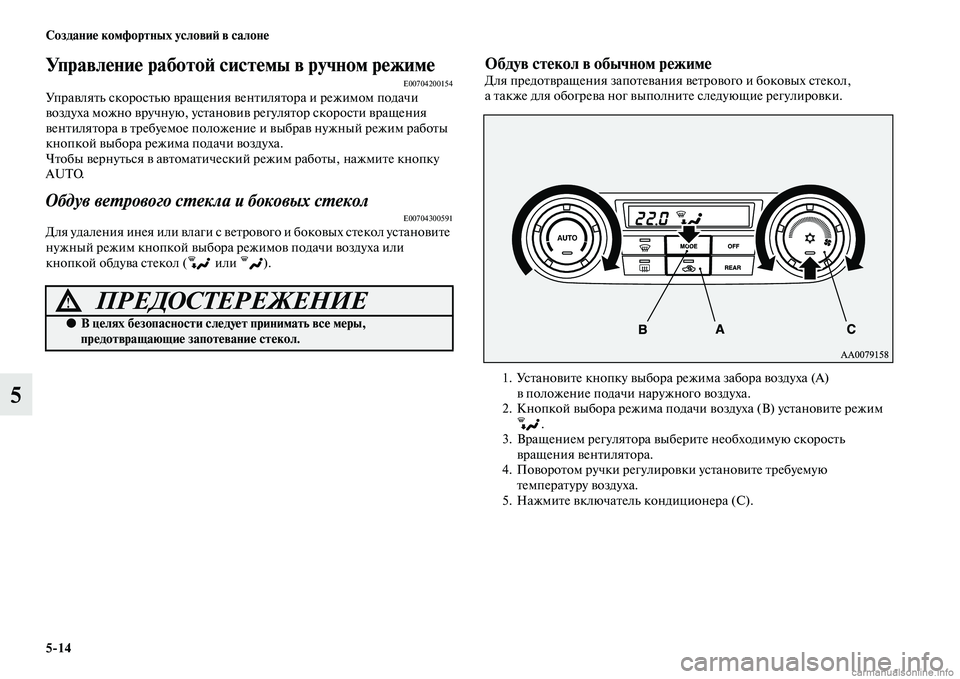

Управление работой системы в ручном режимеE00704200154Управлять скоростью вращения вентилятора и режимом подачи
воздуха можно вручную, установив регулятор скорости вращения
вентилятора в требуемое положение и выбрав нужный режим работы
кнопкой выбора режима подачи воздуха.
Чтобы вернуться в автоматический режим работы, нажмите кнопку
AUTO.
Обдув ветрового стекла и боковых стеколE00704300591Для удаления инея или влаги с ветрового и боковых стекол установите
нужный режим кнопкой выбора режимов подачи воздуха или
кнопкой обдува стекол ( или ).
Обдув стекол в обычном режимеДля предотвращения запотевания ветрового и боковых стекол,
а также для обогрева ног выполните следующие регулировки.
1. Установите кнопку выбора режима забора воздуха (А)
в положение подачи наружного воздуха.
2. Кнопкой выбора режима подачи воздуха (B) установите режим
.
3. Вращением регулятора выберите необходимую скорость
вращения вентилятора.
4. Поворотом ручки регулировки установите требуемую
температуру воздуха.
5. Нажмите включатель кондиционера (С).
ПРЕДОСТЕРЕЖЕНИЕ!
●В целях безопасности следует принимать все меры,
предотвращающие запотевание стекол.

Создание комфортных условий в салоне
515
5

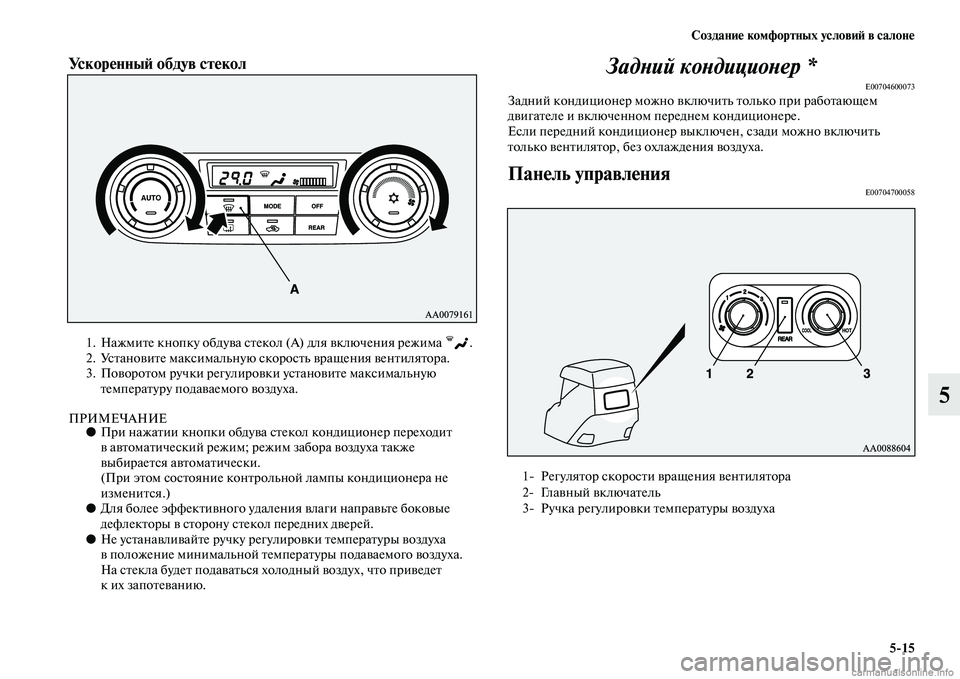

Ускоренный обдув стекол
1. Нажмите кнопку обдува стекол (А) для включения режима .
2. Установите максимальную скорость вращения вентилятора.
3. Поворотом ручки регулировки установите максимальную
температуру подаваемого воздуха.
ПРИМЕЧАНИЕ●При нажатии кнопки обдува стекол кондиционер переходит
в автоматический режим; режим забора воздуха также
выбирается автоматически.
(При этом состояние контрольной лампы кондиционера не
изменится.)
●Для более эффективного удаления влаги направьте боковые
дефлекторы в сторону стекол передних дверей.
●Не устанавливайте ручку регулировки температуры воздуха
в положение минимальной температуры подаваемого воздуха.
На стекла будет подаваться холодный воздух, что приведет
к их запотеванию.
Задний кондиционер *
E00704600073Задний кондиционер можно включить только при работающем
двигателе и включенном переднем кондиционере.
Если передний кондиционер выключен, сзади можно включить
только вентилятор, без охлаждения воздуха.
Панель управленияE00704700058
1 Регулятор скорости вращения вентилятора
2 Главный включатель
3 Ручка регулировки температуры воздуха

516 Создание комфортных условий в салоне
5

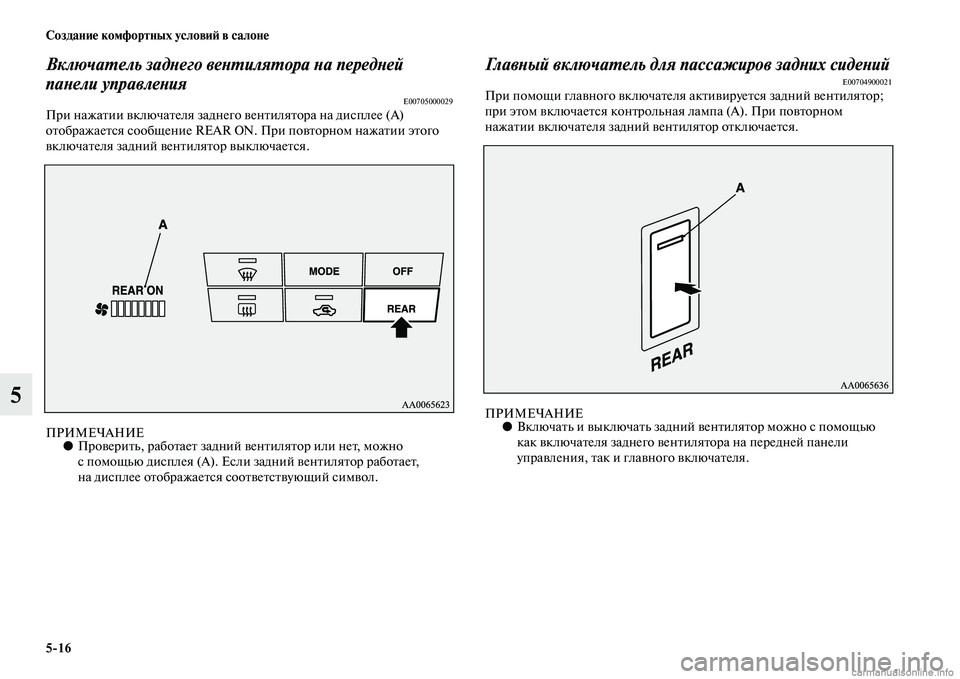

Включатель заднего вентилятора на передней
панели управления
E00705000029При нажатии включателя заднего вентилятора на дисплее (А)
отображается сообщение REAR ON. При повторном нажатии этого
включателя задний вентилятор выключается.
ПРИМЕЧАНИЕ●Проверить, работает задний вентилятор или нет, можно
с помощью дисплея (А). Если задний вентилятор работает,
на дисплее отображается соответствующий символ.
Главный включатель для пассажиров задних сиденийE00704900021При помощи главного включателя активируется задний вентилятор;
при этом включается контрольная лампа (А). При повторном
нажатии включателя задний вентилятор отключается.
ПРИМЕЧАНИЕ●Включать и выключать задний вентилятор можно с помощью
как включателя заднего вентилятора на передней панели
управления, так и главного включателя.

Создание комфортных условий в салоне
517
5

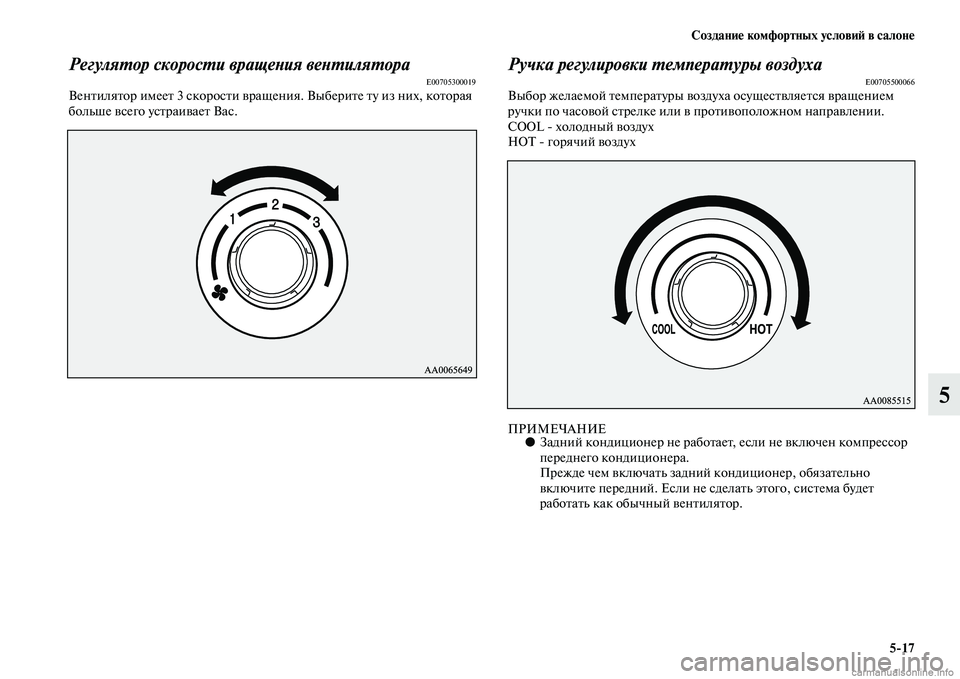

Регулятор скорости вращения вентилятораE00705300019Вентилятор имеет 3 скорости вращения. Выберите ту из них, которая
больше всего устраивает Вас.
Ручка регулировки температуры воздухаE00705500066Выбор желаемой температуры воздуха осуществляется вращением
ручки по часовой стрелке или в противоположном направлении.
COOL  холодный воздух
HOT  горячий воздух
ПРИМЕЧАНИЕ●Задний кондиционер не работает, если не включен компрессор
переднего кондиционера.
Прежде чем включать задний кондиционер, обязательно
включите передний. Если не сделать этого, система будет
работать как обычный вентилятор.

518 Создание комфортных условий в салоне

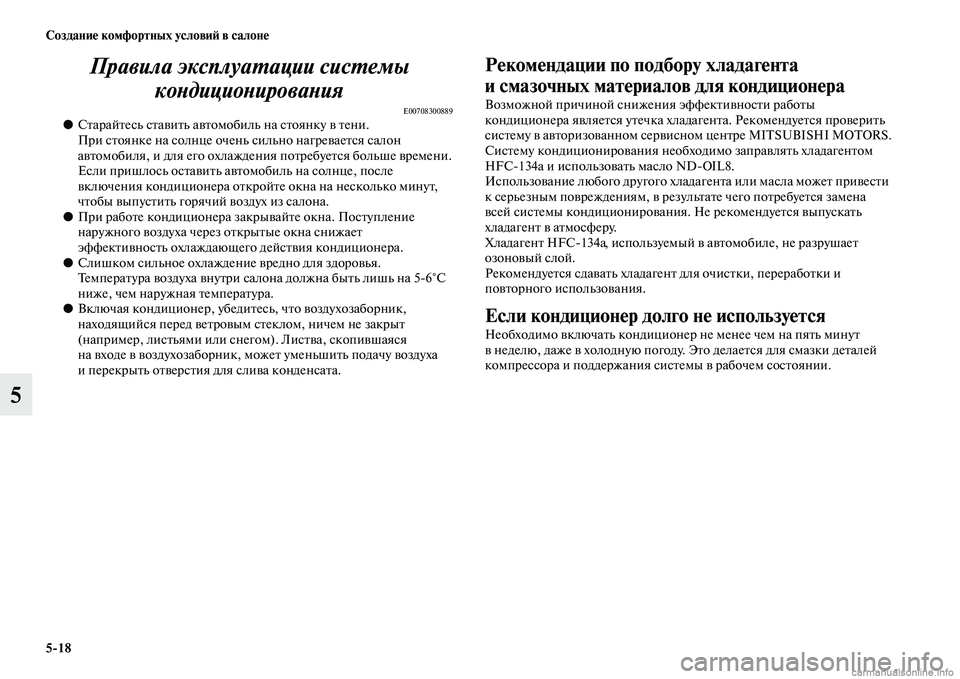

5Правила эксплуатации системы
кондиционирования
E00708300889●Старайтесь ставить автомобиль на стоянку в тени.
При стоянке на солнце очень сильно нагревается салон
автомобиля, и для его охлаждения потребуется больше времени.
Если пришлось оставить автомобиль на солнце, после
включения кондиционера откройте окна на несколько минут,
чтобы выпустить горячий воздух из салона.
●При работе кондиционера закрывайте окна. Поступление
наружного воздуха через открытые окна снижает
эффективность охлаждающего действия кондиционера.
●Слишком сильное охлаждение вредно для здоровья.
Температура воздуха внутри салона должна быть лишь на 56°C
ниже, чем наружная температура.
●Включая кондиционер, убедитесь, что воздухозаборник,
находящийся перед ветровым стеклом, ничем не закрыт
(например, листьями или снегом). Листва, скопившаяся
на входе в воздухозаборник, может уменьшить подачу воздуха
и перекрыть отверстия для слива конденсата.
Рекомендации по подбору хладагента
и смазочных материалов для кондиционера
Возможной причиной снижения эффективности работы
кондиционера является утечка хладагента. Рекомендуется проверить
систему в авторизованном сервисном центре MITSUBISHI MOTORS.
Систему кондиционирования необходимо заправлять хладагентом
HFC134a и использовать масло NDOIL8.
Использование любого другого хладагента или масла может привести
к серьезным повреждениям, в результате чего потребуется замена
всей системы кондиционирования. Не рекомендуется выпускать
хладагент в атмосферу.
Хладагент HFC134a, используемый в автомобиле, не разрушает
озоновый слой.
Рекомендуется сдавать хладагент для очистки, переработки и
повторного использования.
Если кондиционер долго не используется
Необходимо включать кондиционер не менее чем на пять минут
в неделю, даже в холодную погоду. Это делается для смазки деталей
компрессора и поддержания системы в рабочем состоянии.
