2014 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
821
8

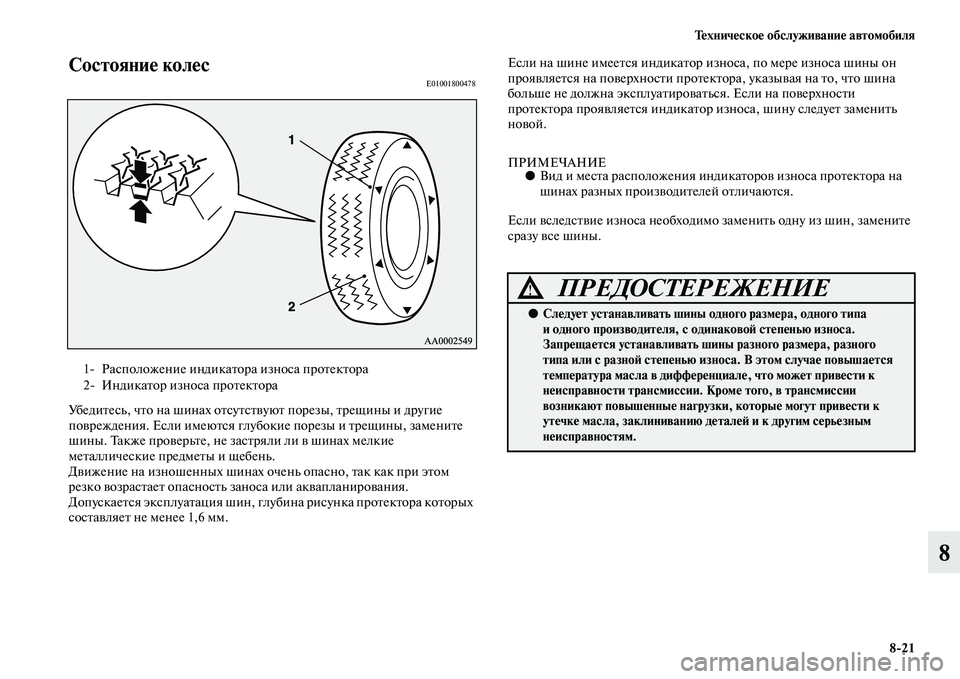

Состояние колесE01001800478
Убедитесь, что на шинах отсутствуют порезы, трещины и другие
повреждения. Если имеются глубокие порезы и трещины, замените
шины. Также проверьте, не застряли ли в шинах мелкие
металлические предметы и щебень.
Движение на изношенных шинах очень опасно, так как при этом
резко возрастает опасность заноса или аквапланирования.
Допускается эксплуатация шин, глубина рисунка протектора которых
составляет не менее 1,6 мм.Если на шине имеется индикатор износа, по мере износа шины он
проявляется на поверхности протектора, указывая на то, что шина
больше не должна эксплуатироваться. Если на поверхности
протектора проявляется индикатор износа, шину следует заменить
новой.
ПРИМЕЧАНИЕ●Вид и места расположения индикаторов износа протектора на
шинах разных производителей отличаются.
Если вследствие износа необходимо заменить одну из шин, замените
сразу все шины.
1 Расположение индикатора износа протектора
2 Индикатор износа протектора
ПРЕДОСТЕРЕЖЕНИЕ!
●Следует устанавливать шины одного размера, одного типа
и одного производителя, с одинаковой степенью износа.
Запрещается устанавливать шины разного размера, разного
типа или с разной степенью износа. В этом случае повышается
температура масла в дифференциале, что может привести к
неисправности трансмиссии. Кроме того, в трансмиссии
возникают повышенные нагрузки, которые могут привести к
утечке масла, заклиниванию деталей и к другим серьезным
неисправностям.

822 Техническое обслуживание автомобиля
8

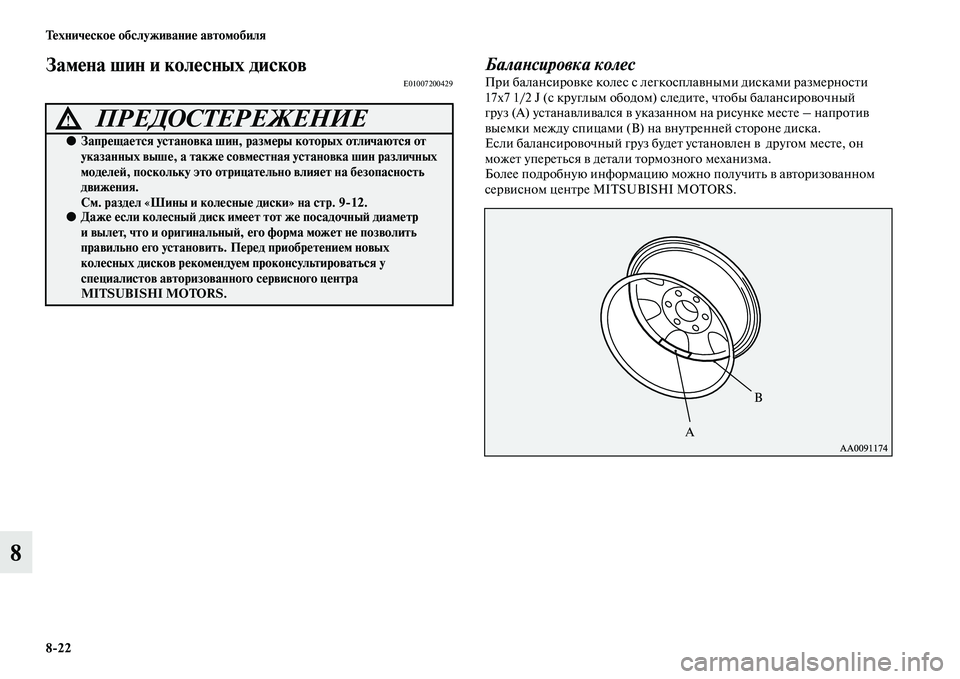

Замена шин и колесных дисковE01007200429Балансировка колесПри балансировке колес с легкосплавными дисками размерности
17x7 1/2 J (с круглым ободом) следите, чтобы балансировочный
груз (A) устанавливался в указанном на рисунке месте – напротив
выемки между спицами (B) на внутренней стороне диска.
Если балансировочный груз будет установлен в другом месте, он
может упереться в детали тормозного механизма.
Более подробную информацию можно получить в авторизованном
сервисном центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается установка шин, размеры которых отличаются от
указанных выше, а также совместная установка шин различных
моделей, поскольку это отрицательно влияет на безопасность
движения.
См. раздел «Шины и колесные диски» на стр. 912.
●Даже если колесный диск имеет тот же посадочный диаметр
и вылет, что и оригинальный, его форма может не позволить
правильно его установить. Перед приобретением новых
колесных дисков рекомендуем проконсультироваться у
специалистов авторизованного сервисного центра
MITSUBISHI MOTORS.
B
A

Техническое обслуживание автомобиля
823
8
Шины с направленным рисунком протектораE01001901203Зимние шиныE01002000523Для движения по снегу и льду рекомендуется использовать зимние
шины. Чтобы обеспечить курсовую устойчивость автомобиля, на все
колеса следует устанавливать шины одинакового размера и
содинаковым рисунком протектора.
Если износ зимних шин превышает 50 %, то их не следует
использовать в качестве зимних.
Не разрешается устанавливать зимние шины, не рекомендованные
для использования на автомобиле.
ПРИМЕЧАНИЕ●Использование зимних шин (скорость движения,
необходимость установки, тип и т. д.) регламентируется
правилами, отличающимися в зависимости от особенностей
региона. Соблюдайте правила, действующие в местности, где
эксплуатируется автомобиль.
●Если колеса крепятся фланцевыми гайками, то при установке
колес со стальными дисками их необходимо заменить
коническими гайками.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если на боковинах шин имеются стрелки (А), указывающие
направление вращения колеса, то при установке колеса на
автомобиль следите за тем, чтобы направление стрелок на
шинах совпадало с направлением вращения колеса при
движении автомобиля вперед. Если стрелка будет направлена
против вращения колеса, эксплуатационные характеристики
шины ухудшатся.
ПРЕДОСТЕРЕЖЕНИЕ!
●Избегайте установки на автомобиль шин разных моделей.
Это может отрицательно сказаться на управляемости
автомобиля и безопасности движения.
Передняя часть
автомобиля
ПРЕДОСТЕРЕЖЕНИЕ!
●Соблюдайте максимально допустимую скорость движения для
зимних шин и ограничения скорости, установленные местными
законами.

824 Техническое обслуживание автомобиля
8

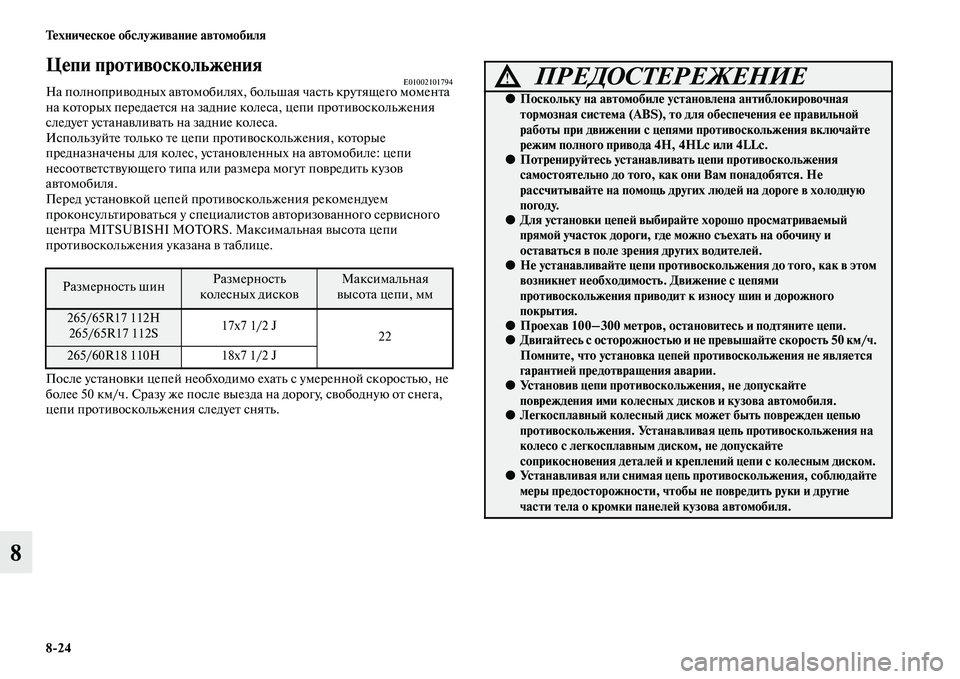

Цепи противоскольжения E01002101794На полноприводных автомобилях, большая часть крутящего момента
на которых передается на задние колеса, цепи противоскольжения
следует устанавливать на задние колеса.
Используйте только те цепи противоскольжения, которые
предназначены для колес, установленных на автомобиле: цепи
несоответствующего типа или размера могут повредить кузов
автомобиля.
Перед установкой цепей противоскольжения рекомендуем
проконсультироваться у специалистов авторизованного сервисного
центра MITSUBISHI MOTORS. Максимальная высота цепи
противоскольжения указана в таблице.
После установки цепей необходимо ехать с умеренной скоростью, не
более 50 км/ч. Сразу же после выезда на дорогу, свободную от снега,
цепи противоскольжения следует снять.
Размерность шинРазмерность
колесных дисковМаксимальная
высота цепи, мм
265/65R17 112H
265/65R17 112S17x7 1/2 J
22
265/60R18 110H 18x7 1/2 J
ПРЕДОСТЕРЕЖЕНИЕ!
●Поскольку на автомобиле установлена антиблокировочная
тормозная система (ABS), то для обеспечения ее правильной
работы при движении с цепями противоскольжения включайте
режим полного привода 4Н, 4HLc или 4LLc.
●Потренируйтесь устанавливать цепи противоскольжения
самостоятельно до того, как они Вам понадобятся. Не
рассчитывайте на помощь других людей на дороге в холодную
погоду.
●Для установки цепей выбирайте хорошо просматриваемый
прямой участок дороги, где можно съехать на обочину и
оставаться в поле зрения других водителей.
●Не устанавливайте цепи противоскольжения до того, как в этом
возникнет необходимость. Движение с цепями
противоскольжения приводит к износу шин и дорожного
покрытия.
●Проехав 100–300 метров, остановитесь и подтяните цепи.●Двигайтесь с осторожностью и не превышайте скорость 50 км/ч.
Помните, что установка цепей противоскольжения не является
гарантией предотвращения аварии.
●Установив цепи противоскольжения, не допускайте
повреждения ими колесных дисков и кузова автомобиля.
●Легкосплавный колесный диск может быть поврежден цепью
противоскольжения. Устанавливая цепь противоскольжения на
колесо с легкосплавным диском, не допускайте
соприкосновения деталей и креплений цепи с колесным диском.
●Устанавливая или снимая цепь противоскольжения, соблюдайте
меры предосторожности, чтобы не повредить руки и другие
части тела о кромки панелей кузова автомобиля.

Техническое обслуживание автомобиля
825
8

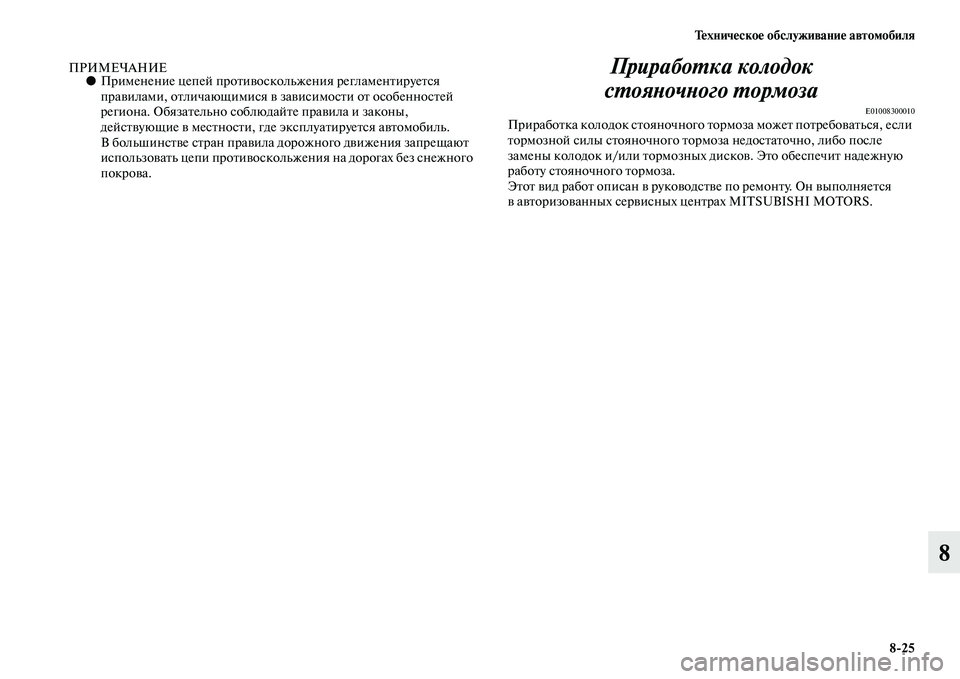

ПРИМЕЧАНИЕ●Применение цепей противоскольжения регламентируется
правилами, отличающимися в зависимости от особенностей
региона. Обязательно соблюдайте правила и законы,
действующие в местности, где эксплуатируется автомобиль.
В большинстве стран правила дорожного движения запрещают
использовать цепи противоскольжения на дорогах без снежного
покрова.Приработка колодок
стояночного тормоза
E01008300010Приработка колодок стояночного тормоза может потребоваться, если
тормозной силы стояночного тормоза недостаточно, либо после
замены колодок и/или тормозных дисков. Это обеспечит надежную
работу стояночного тормоза.
Этот вид работ описан в руководстве по ремонту. Он выполняется
в авторизованных сервисных центрах MITSUBISHI MOTORS.

826 Техническое обслуживание автомобиля

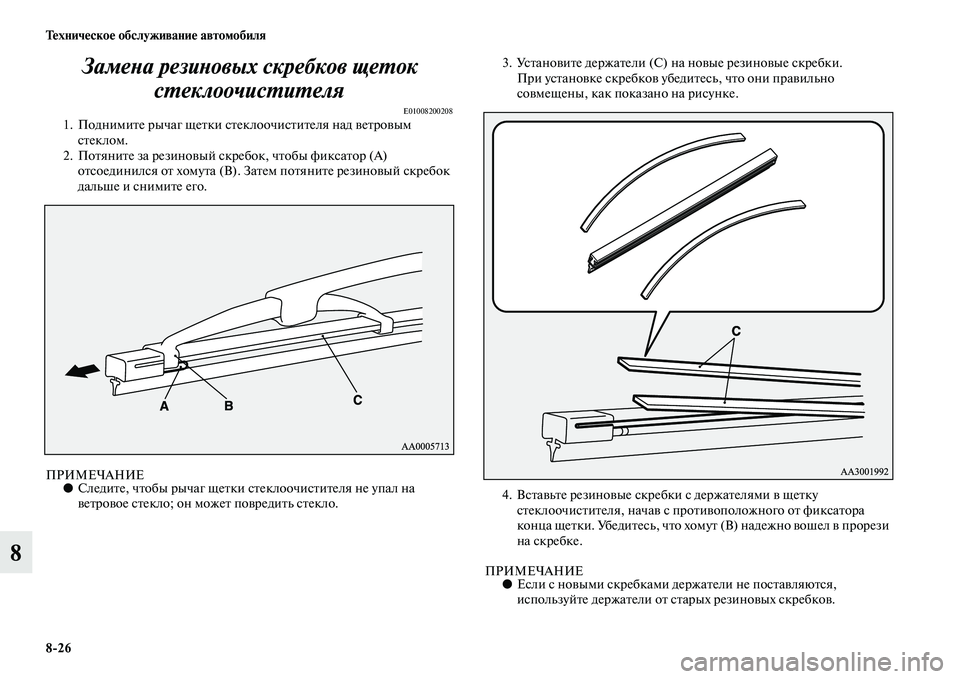

8Замена резиновых скребков щеток
стеклоочистителя
E010082002081. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
2. Потяните за резиновый скребок, чтобы фиксатор (А)
отсоединился от хомута (В). Затем потяните резиновый скребок
дальше и снимите его.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал на
ветровое стекло; он может повредить стекло.3. Установите держатели (С) на новые резиновые скребки.
При установке скребков убедитесь, что они правильно
совмещены, как показано на рисунке.
4. Вставьте резиновые скребки с держателями в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. Убедитесь, что хомут (В) надежно вошел в прорези
на скребке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.

Техническое обслуживание автомобиля
827
8

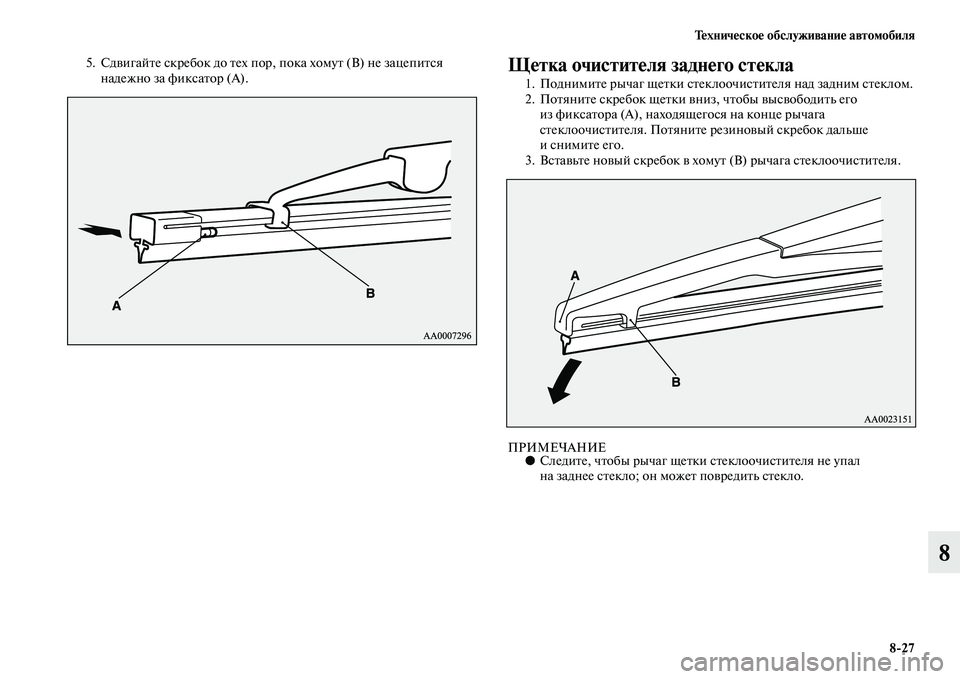

5. Сдвигайте скребок до тех пор, пока хомут (В) не зацепится
надежно за фиксатор (А).Щетка очистителя заднего стекла
1. Поднимите рычаг щетки стеклоочистителя над задним стеклом.
2. Потяните скребок щетки вниз, чтобы высвободить его
из фиксатора (А), находящегося на конце рычага
стеклоочистителя. Потяните резиновый скребок дальше
иснимите его.
3. Вставьте новый скребок в хомут (В) рычага стеклоочистителя.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал
на заднее стекло; он может повредить стекло.

828 Техническое обслуживание автомобиля
8

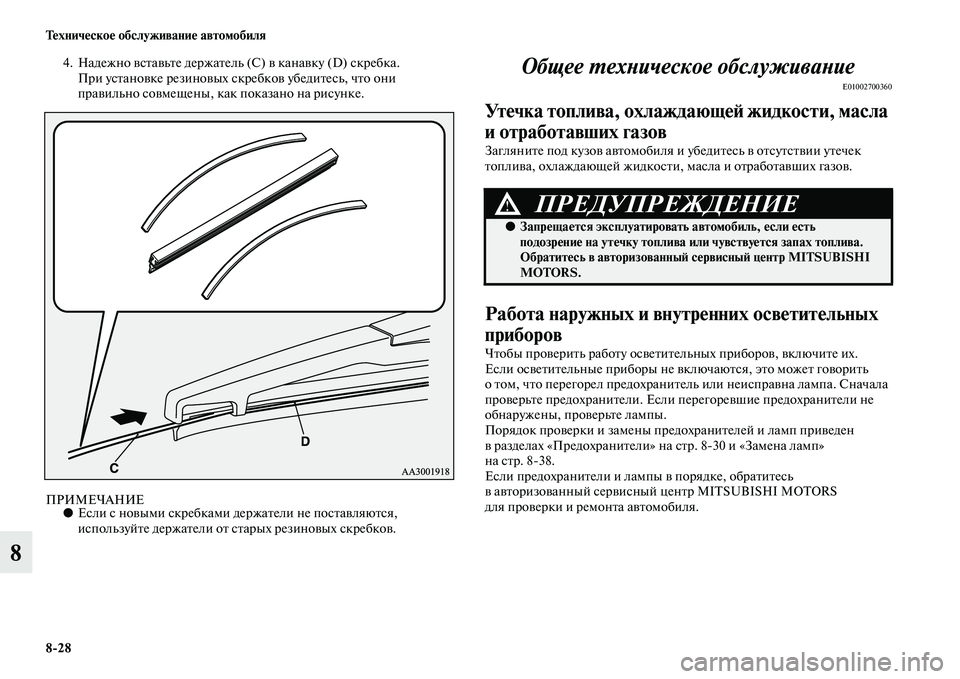

4. Надежно вставьте держатель (С) в канавку (D) скребка.
При установке резиновых скребков убедитесь, что они
правильно совмещены, как показано на рисунке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.
Общее техническое обслуживание
E01002700360
Утечка топлива, охлаждающей жидкости, масла
и отработавших газов
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.
Работа наружных и внутренних осветительных
приборов
Чтобы проверить работу осветительных приборов, включите их.
Если осветительные приборы не включаются, это может говорить
о том, что перегорел предохранитель или неисправна лампа. Сначала
проверьте предохранители. Если перегоревшие предохранители не
обнаружены, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен
в разделах «Предохранители» на стр. 830 и «Замена ламп»
на стр. 838.
Если предохранители и лампы в порядке, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS
для проверки и ремонта автомобиля.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается эксплуатировать автомобиль, если есть
подозрение на утечку топлива или чувствуется запах топлива.
Обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
