qDesmontando un neumático
desinflado
1. Si su vehículo está equipado con
ruedas de acero, saque alzaprinando la
tapa central con el extremo aplanado de
la llave de tuercas de orejeta.
PRECAUCION
Use la palanca del gato al retirar la tapa
central. Usando sus manos para retirarla
puede provocarle heridas. Además,
usando una herramienta diferente de la
palanca del gato puede dañar la rueda o
la tapa central.2. Afloje las tuercas de orejeta girándolas
una vuelta hacia la izquierda, sin quitar
ninguna tuerca de orejeta, hasta que el
neumático se haya levantado del suelo.
3. Coloque el gato en el suelo.
4. Gire el tornillo del gato en la dirección
indicada en la figura y ajuste la cabeza
del gato de manera que quede cerca de
la posición del gato.
Cabeza del gato
Si surge un problema
Neumático desinflado
7-17
CX-5_8DJ9-SP-13I_Edition1 Page545
Tuesday, September 3 2013 2:0 PM
Form No.8DJ9-SP-13I

Black plate (546,1)
5. Inserte el gato debajo de la posición del
gato más cercana al neumático que se
quiere cambiar con la cabeza del gato
en ángulo recto a la posición del gato.
Posición de instalación
6. Continúe levantando la cabeza del gato
gradualmente girando el tornillo con su
mano hasta que la cabeza del gato
quede insertada en la posición del gato.
Posición de instalación
Bloques para
neumáticos
ADVERTENCIA
Use solamente los puntos de
instalación delanteros y traseros
recomendados en este manual:
Instalar el gato en una posición
diferente de las recomendadas en este
manual es peligroso. El vehículo
podría escaparse del gato y provocar
heridas graves o incluso la muerte.
Use solamente los puntos de
instalación delanteros y traseros
recomendados en este manual.
No levante el vehículo usando el gato
en una posición diferente de la
posición del gato designada ni coloque
ningún objeto en o debajo del gato:
Levantar el vehículo usando el gato en
una posición diferente de la posición
del gato designada o colocar objetos
en o debajo del gato es peligroso pues
se podría deformar la carrocería del
vehículo o el vehículo podría caerse
del gato resultando en un accidente.
Use sólo el gato incluido en su Mazda:
Usar un gato que no fue diseñado
para su Mazda puede ser peligroso. El
vehículo se puede escapar del gato y
herir a alguien.
Nunca coloque objetos debajo del
gato:
Levantar el vehículo con un objeto
debajo del gato es peligroso. El gato se
podría resbalar y alguien podría
resultar herido por el gato o el
vehículo al caer.
7-18
Si surge un problema
Neumático desinflado
CX-5_8DJ9-SP-13I_Edition1 Page546
Tuesday, September 3 2013 2:0 PM
Form No.8DJ9-SP-13I

Black plate (547,1)
7. Inserte la llave de tuercas de orejeta y
coloque la manija del gato en el gato.
8. Gírela la manija del gato hacia la
derecha y levante el vehículo lo
suficientemente alto como para instalar
el neumático de repuesto. Antes de
quitar las tuercas de orejeta, verifique
que el vehículo se encuentre en una
posición estable y que no se deslice o
mueva.
ADVERTENCIA
No levante el vehículo usando el gato
más de lo necesario:
Levantar el vehículo usando el gato
más de lo necesario es peligroso pues
podría desestabilizar el vehículo
resultando en un accidente.
No arranque el motor o sacuda el
vehículo mientras está siendo
levantado usando el gato:
Arrancar el motor o sacudir el
vehículo mientras está siendo
levantado usando el gato es peligroso
pues podría hacer que el vehículo se
caiga resultando en un accidente.
Nunca se meta debajo del vehículo
mientras está siendo levantado usando
el gato:
Meterse debajo del vehículo mientras
está siendo levantado usando el gato
es peligroso pues podría resultar en la
muerte o heridas graves si el vehículo
se cae del gato.
9. Quite las tuercas de orejeta girándolas
hacia la izquierda y quite la rueda y la
tapa central.
Si surge un problema
Neumático desinflado
7-19
CX-5_8DJ9-SP-13I_Edition1 Page547
Tuesday, September 3 2013 2:0 PM
Form No.8DJ9-SP-13I

Black plate (548,1)
qMontaje del neumático de repuesto
1. Limpie el polvo y la mugre de las
superficies de montaje de la rueda y el
cubo, incluyendo las cabezas de los
pernos, con un paño.
ADVERTENCIA
Asegúrese que las superficies de
montaje de la rueda, el cubo y las
tuercas de los neumáticos estén
limpias antes de cambiar o volver a
colocar los neumáticos:
Al cambiar o volver a colocar un
neumático, es peligroso si no se limpia
el polvo y la mugre de las superficies
de montaje de la rueda, el cubo y los
pernos del cubo. Las tuercas de
neumáticos se pueden aflojar durante
la conducción y hacer que el
neumático se salga, resultando en un
accidente.
2. Instale el neumático de repuesto en su
posición.3. Instale las tuercas de orejeta con el
borde biselado hacia adentro y ajústelas
a mano.
ADVERTENCIA
No aplique aceite o grasa a las tuercas
y pernos de neumáticos y no apriete
las tuercas de neumáticos más del par
de apriete recomendado:
Aplicar aceite y grasa a los pernos de
las tuercas de neumáticos es peligroso.
Las tuercas de neumáticos se pueden
aflojar durante la conducción y hacer
que el neumático se salga, resultando
en un accidente. Además, las tuercas y
pernos de neumáticos se pueden dañar
si se aprietan más de lo necesario.
7-20
Si surge un problema
Neumático desinflado
CX-5_8DJ9-SP-13I_Edition1 Page548
Tuesday, September 3 2013 2:0 PM
Form No.8DJ9-SP-13I

Black plate (549,1)

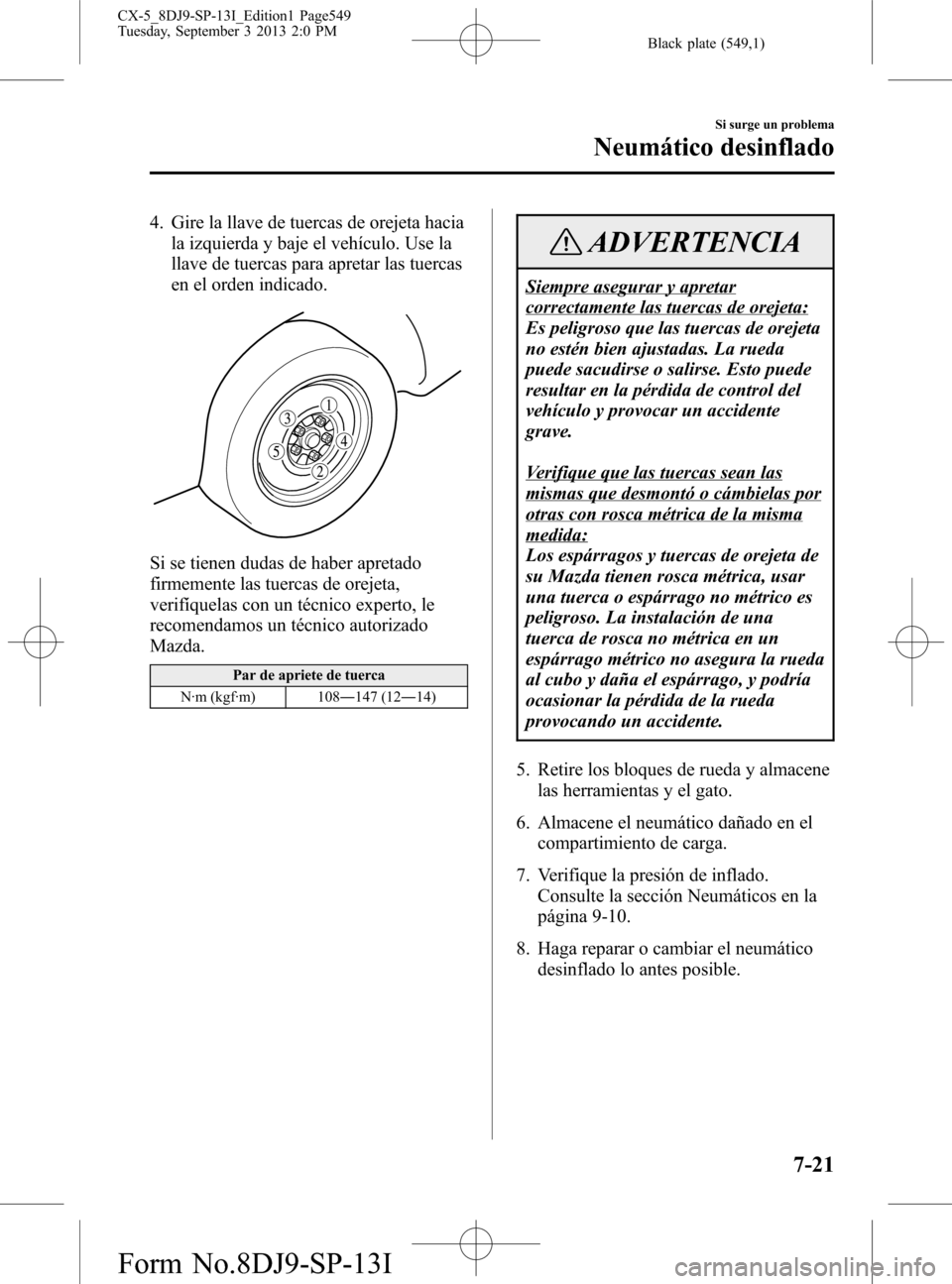

4. Gire la llave de tuercas de orejeta hacia
la izquierda y baje el vehículo. Use la
llave de tuercas para apretar las tuercas
en el orden indicado.
Si se tienen dudas de haber apretado
firmemente las tuercas de orejeta,
verifíquelas con un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Par de apriete de tuerca
N·m (kgf·m) 108―147 (12―14)
ADVERTENCIA
Siempre asegurar y apretar
correctamente las tuercas de orejeta:
Es peligroso que las tuercas de orejeta
no estén bien ajustadas. La rueda
puede sacudirse o salirse. Esto puede
resultar en la pérdida de control del
vehículo y provocar un accidente
grave.
Verifique que las tuercas sean las
mismas que desmontó o cámbielas por
otras con rosca métrica de la misma
medida:
Los espárragos y tuercas de orejeta de
su Mazda tienen rosca métrica, usar
una tuerca o espárrago no métrico es
peligroso. La instalación de una
tuerca de rosca no métrica en un
espárrago métrico no asegura la rueda
al cubo y daña el espárrago, y podría
ocasionar la pérdida de la rueda
provocando un accidente.
5. Retire los bloques de rueda y almacene
las herramientas y el gato.
6. Almacene el neumático dañado en el
compartimiento de carga.
7. Verifique la presión de inflado.
Consulte la sección Neumáticos en la
página 9-10.
8. Haga reparar o cambiar el neumático
desinflado lo antes posible.
Si surge un problema
Neumático desinflado
7-21
CX-5_8DJ9-SP-13I_Edition1 Page549
Tuesday, September 3 2013 2:0 PM
Form No.8DJ9-SP-13I

Black plate (550,1)
ADVERTENCIA
No conduzca con ningún neumático
con la presión de aire incorrecta:
Es peligroso conducir con los
neumáticos inflados a una presión de
aire incorrecta. Los neumáticos con
presión de aire incorrecta pueden
afectar la conducción y resultar en un
accidente. Cuando verifique la presión
de aire de los neumáticos normales
también verifique el neumático de
repuesto.
NOTA
Para evitar que el gato y la bolsa de
herramientas hagan ruido cuando se
conduce el vehículo, se deben
almacenar correctamente.
7-22
Si surge un problema
Neumático desinflado
CX-5_8DJ9-SP-13I_Edition1 Page550
Tuesday, September 3 2013 2:0 PM
Form No.8DJ9-SP-13I

Black plate (551,1)
Arranque con cables puente
El arranque con cables puente es peligroso si se hace incorrectamente. Siga el
procedimiento cuidadosamente. Si no se siente seguro para hacer el arranque con cables
puente, se recomienda acudir a un servicio técnico competente para que realice el trabajo.
ADVERTENCIA
Siga estas precauciones con cuidado:
Para asegurarse la manipulación correcta y segura de la batería, lea las siguientes
precauciones cuidadosamente antes de usar la batería o inspeccionarla.
No permita que el terminal positivo () haga contacto con ningún objeto
metálico que pueda hacer chispas:
Las llamas y chispas próximas a las celdas de baterías abiertas son peligrosas. El gas
hidrógeno producido durante le funcionamiento normal de la batería puede prenderse
fuego y hacer que la batería explote. Una batería que explote puede provocarle
heridas y quemaduras graves. Cuando trabaje próximo a una batería, no permita que
las herramientas metálicas hagan contacto con el terminal positivo (
) o negativo
(
) de la batería.
Mantenga todas las llamas, incluyendo los cigarrillos y las chispas alejadas de
las celdas abiertas de una batería:
Las llamas y chispas próximas a las celdas de baterías abiertas son peligrosas. El gas
hidrógeno producido durante le funcionamiento normal de la batería puede prenderse
fuego y hacer que la batería explote. Una batería que explote puede provocarle
heridas y quemaduras graves.
No arranque con cables puente una batería congelada o si el nivel de fluido está muy
bajo:
Es peligroso arrancar con cables puente una batería congelada o si el nivel de fluido
está muy bajo. La batería puede romperse o explotar, provocando heridas graves.
Conecte el cable negativo a un buen punto a tierra lejos de la batería:
Es peligroso conectar el extremo del segundo cable puente al terminal negativo (
)
de la batería descargada.
Una chispa puede hacer que el gas alrededor de la batería haga explosión y le
provoque heridas graves.
Si surge un problema
Se descarga la batería
7-23
CX-5_8DJ9-SP-13I_Edition1 Page551
Tuesday, September 3 2013 2:0 PM
Form No.8DJ9-SP-13I

Black plate (552,1)
ADVERTENCIA
Pase los cables puente lejos de partes que estarán en movimiento:
Es peligroso conectar un cable puente cerca o a piezas en movimiento (ventiladores de
enfriamiento, correas). El cable podría ser enganchado por el motor al arrancar y
provocarle heridas graves.
PRECAUCION
Se debe usar un sistema de cable puente de 12 V. Si se usa una alimentación de corriente
de 24 V (por ejemplo si se usan dos baterías de 12 V en serie o un generador de motor de
24 V) se pueden dañar el motor de arranque de 12 V, el sistema de encendido y demás
piezas eléctricas, a tal punto que no se puedan reparar.
Conecte los cables en orden numérico y desconéctelos en el orden inverso.
Cables puente
Batería de
refuerzo
Batería descargada
7-24
Si surge un problema
Se descarga la batería
CX-5_8DJ9-SP-13I_Edition1 Page552
